Toyota Dyna/Toyoace
1987-08 → 1988-07 · chassis YU6#,70,WU75,9# · catalogue 752140 · Japan
Discontinued model
Data version 1989-04

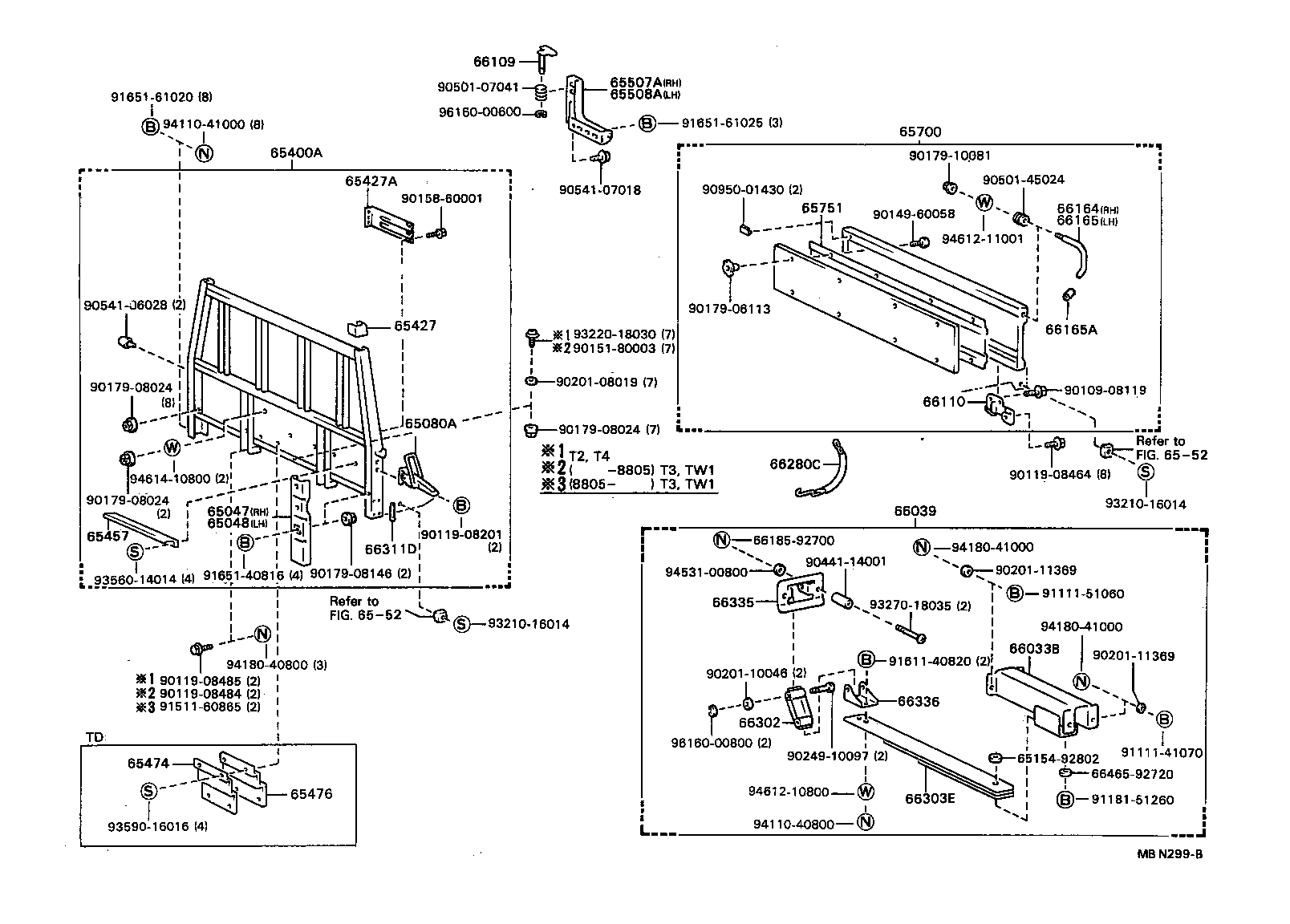

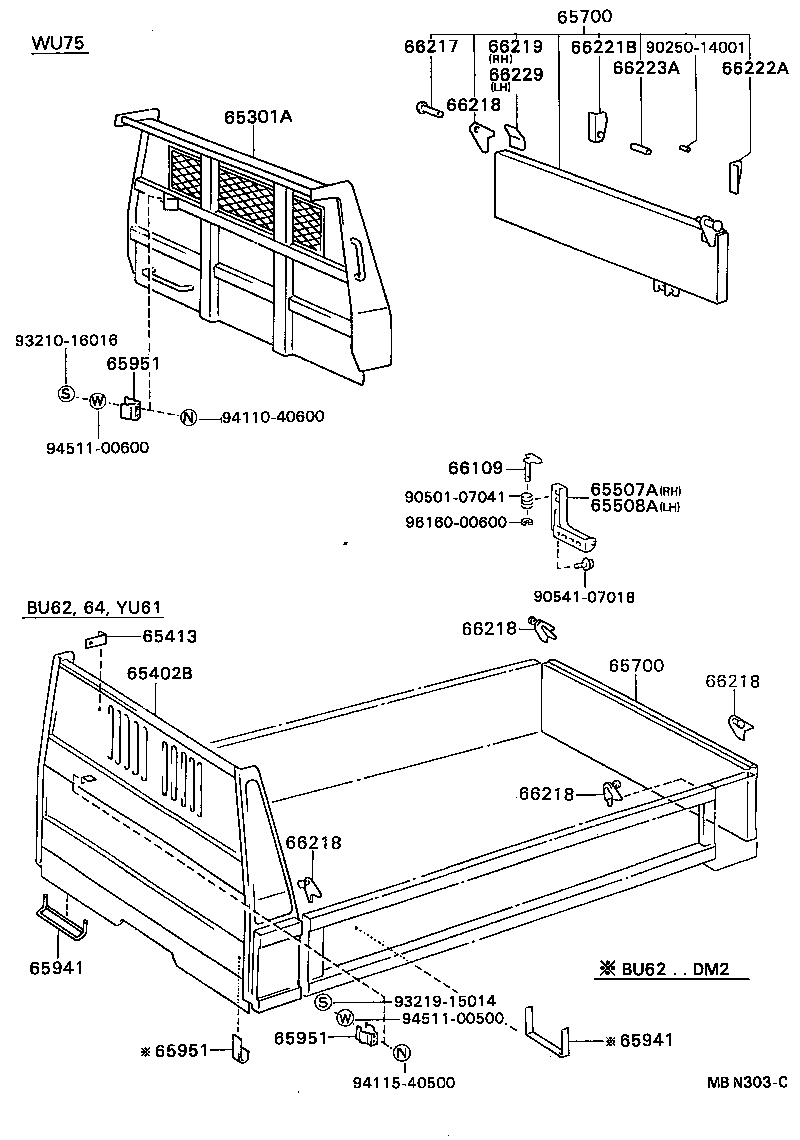

Rear Body Guard Frame & Tail Gate
39 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 65047 | Protector Sub-assy, Guard Frame, RH |
| 65048 | Protector Sub-assy, Guard Frame, LH |
| 65080A | Handle Assy, Side Gate Latch |
| 65301A | Guard Sub-assy, Bezel, Front |
| 65400A | Guard Assy, Rear Body |
| 65402B | Frame Sub-assy, Rear Body |
| 65413 | Bracket, Guard Frame |
| 65427 | Cover, Guard Frame |
| 65457 | Plate, Baffle Dust Rear Body |
| 65491A | Stop, Guard Frame Load Slide, RH |
| 65492A | Stop, Guard Frame Load Slide, LH |
| 65507A | Support Sub-assy, Corner, RH |
| 65508A | Support Sub-assy, Corner, LH |
| 65700 | Gate Assy, Rear Body Tail |
| 65751 | Panel, Tail Gate |
| 65941 | Stopper, Shovel |
| 65951 | Clamp, Shovel |
| 66033B | Bracket Sub-assy, Gate Helper |
| 66039 | Gate Helper Set, Tail |
| 66109 | Handle Sub-assy, Side Gate Support Corner |
| 66110 | Hinge Assy, Tail Gate |
| 66121A | Bolt, Tail Gate Male |
| 66164 | Handle, Tail Gate Latch, RH |
| 66165 | Handle, Tail Gate Latch, LH |
| 66165A | Cap, Gate Latch Handle |
| 66170 | Latch Assy, Rear Body Tail Gate |
| 66217 | Pin, Tail Gate Latch |
| 66218 | Bracket, Tail Gate Latch Pin |
| 66219 | Stay, Tail Gate Latch Pin Bracket |
| 66221B | Hinge, Tail Gate, RH |
| 66222A | Hinge, Tail Gate, LH |
| 66223A | Pin, Tail Gate Hinge |
| 66229 | Stay, Tail Gate Latch Pin Bracket, LH |
| 66280C | Chain Assy, Tail Gate |
| 66302 | Link Sub-assy, Gate Helper |
| 66303E | Spring Sub-assy, Gate Helper Set |
| 66311D | Hook, Rope |
| 66335 | Bracket, Gate Helper |
| 66336 | Bracket, Gate Helper |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
