Toyota Dyna/Toyoace
1988-08 → 1995-05 · chassis YU6#,70,WU75,85,9# · catalogue 752150 · Japan
Discontinued model
Data version 1995-11

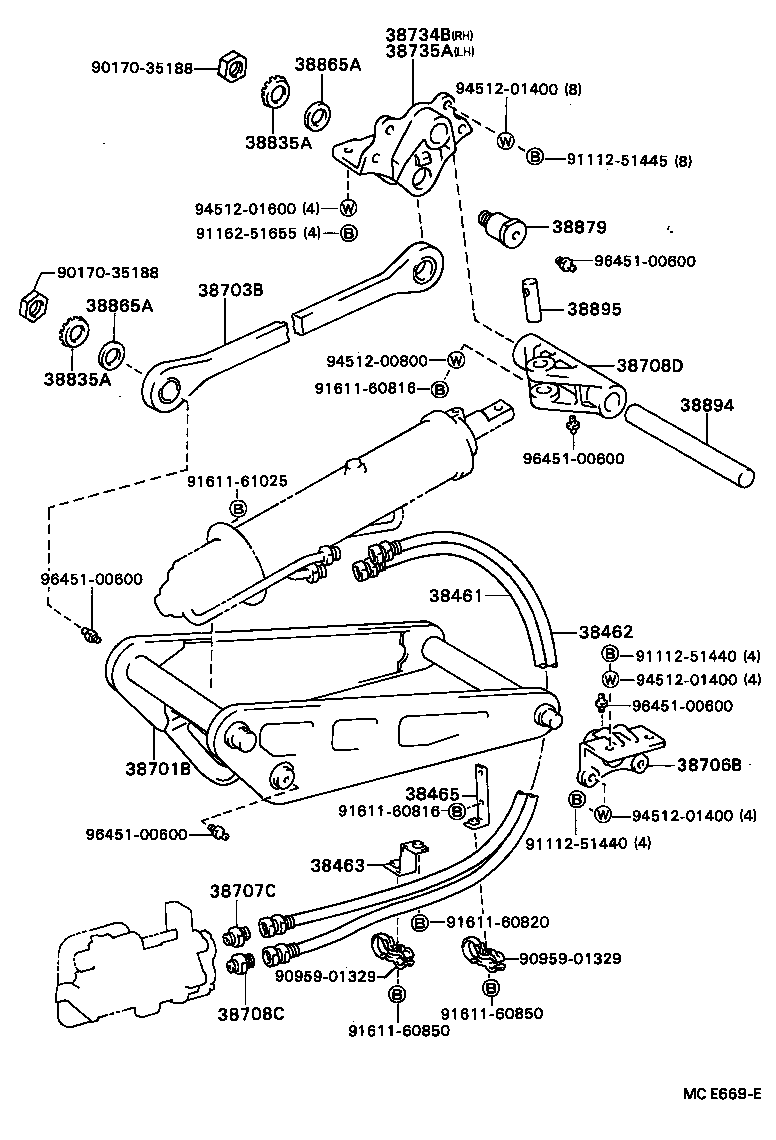

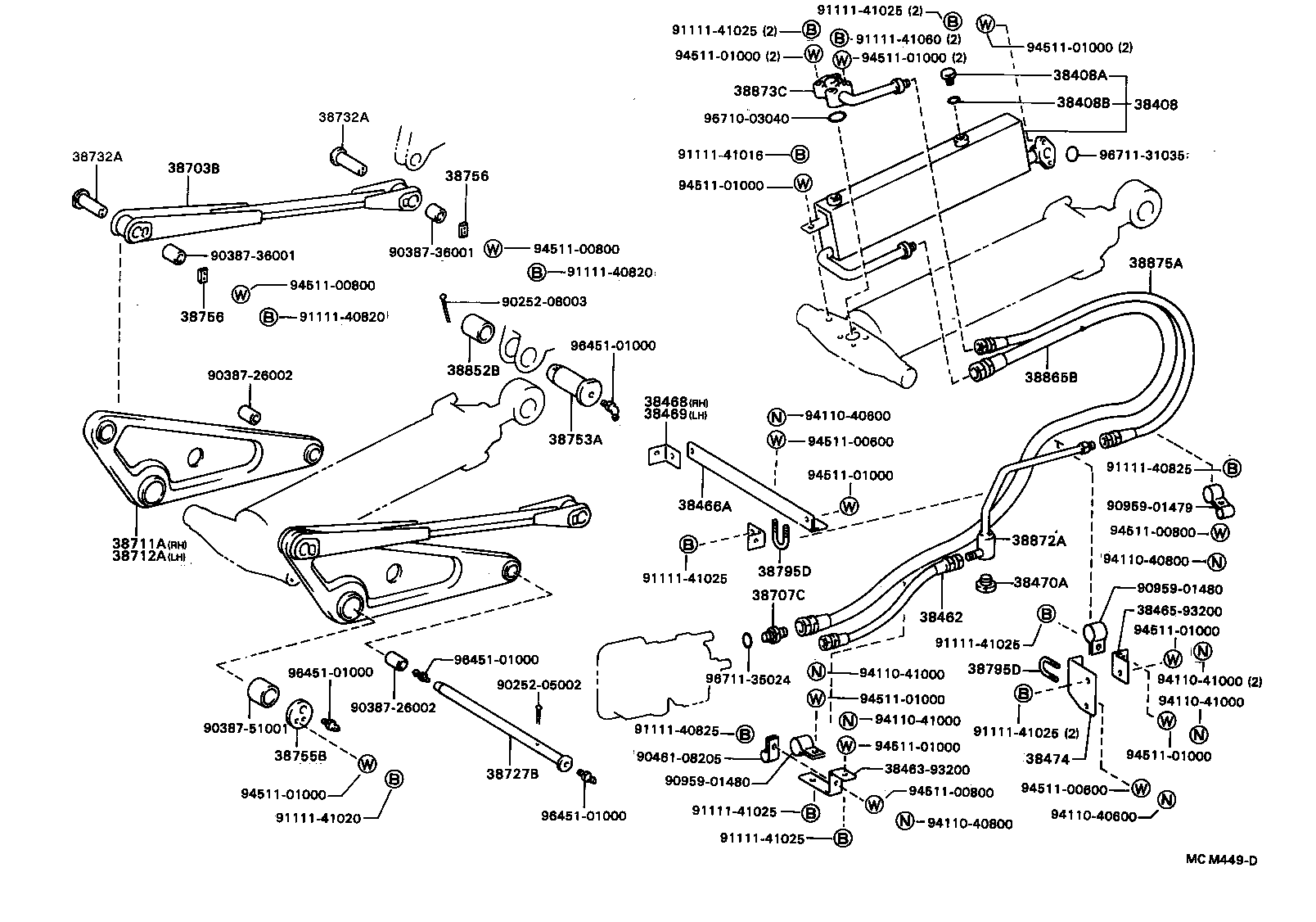

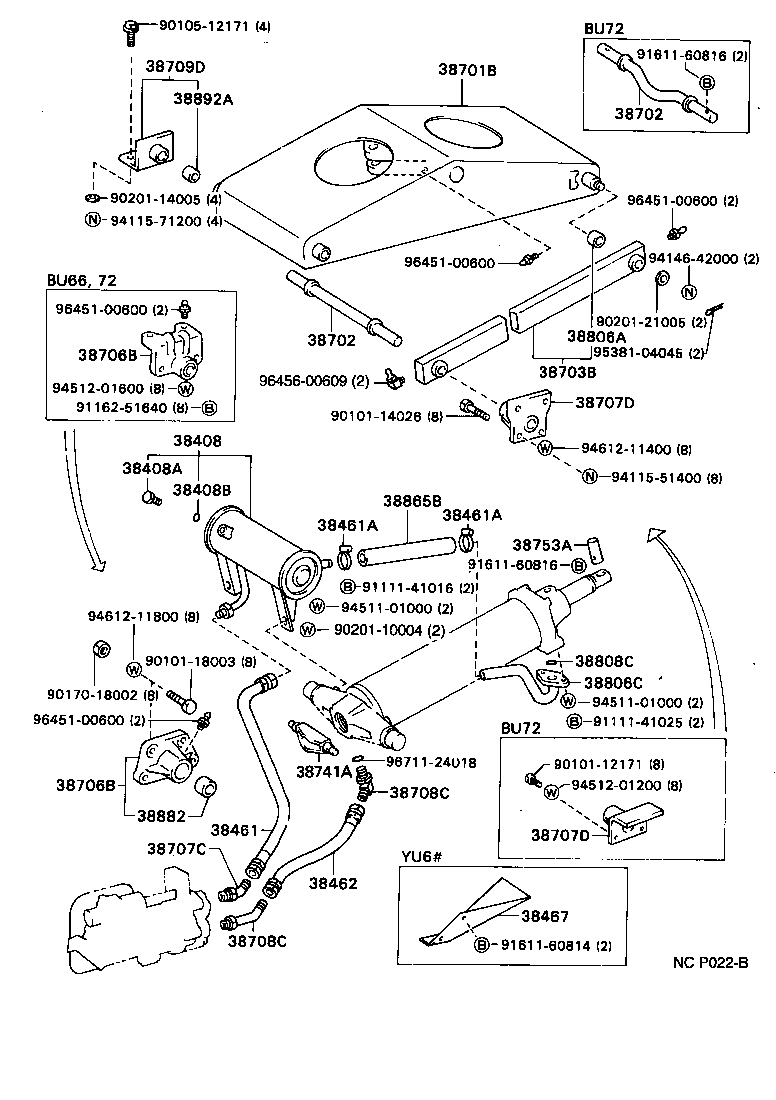

Hoist Cylinder Trunnion & Lift Arm
49 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 38408 | Tank Sub-assy, Power |
| 38408A | Plug (FOR POWER TANK) |
| 38408B | Ring, O (FOR POWER TANK PLUG) |
| 38461 | Hose, Power Oil Pump Suction |
| 38461A | Clamp (FOR POWER OIL PUMP SUCTION) |
| 38462 | Hose, Power Oil Pump Delivery |
| 38463 | Bracket, Power Oil Pump Hose Clamp |
| 38465 | Bracket, Power Oil Pump Hose Clump |
| 38466A | Stay, Power Oil Pump Hose Clamp, NO.1 |
| 38467 | Insulator, Power Oil Hose |
| 38468 | Stay, Power Oil Pump Hose Clamp, NO.2 |
| 38469 | Stay, Power Oil Pump Hose Clamp, NO.3 |
| 38470A | Valve Assy, Dump Flow Control |
| 38474 | Stay, Power Oil Pump |
| 38701B | Arm Sub-assy, Lift |
| 38702 | Shaft Sub-assy, Tension Arm |
| 38703B | Arm Sub-assy, Tension |
| 38706B | Bracket Sub-assy, Trunnion |
| 38707C | Union (FOR SUCTION HOSE) |
| 38707D | Bracket Sub-assy, Tension Arm Shaft |
| 38708C | Union (FOR DELIVERY HOSE) |
| 38708D | Crosshead Sub-assy, Hoist Cylinder |
| 38709D | Bracket Sub-assy, Lift Arm |
| 38711A | Arm, Lift, RH |
| 38712A | Arm, Lift, LH |
| 38727B | Shaft, Lift Arm NO.1 |
| 38732A | Pin, Tension Arm |
| 38734B | Bracket, Tension Arm, RH |
| 38735A | Bracket, Tension Arm, LH |
| 38741A | Trunnion, Hoist Cylinder |
| 38753A | Pin, Crosshead |
| 38755B | Plate, Trunnion Shaft Stopper |
| 38756 | Plate, Tension Arm Pin Stopper |
| 38795D | Bolt, U (FOR DELIVERY PIPE) |
| 38806A | Bush, Tension Arm Head |
| 38806C | Pipe Sub-assy, Hoist Cylinder Suction, NO.1 |
| 38808C | Ring, O (FOR HOIST CYLINDER SUCTION) |
| 38835A | Washer, Tension Arm |
| 38852B | Bushing, Cylinder Head |
| 38865A | Washer, Tension Arm Shaft |
| 38865B | Hose, Hoist Cylinder Suction |
| 38872A | Pipe, Hoist Cylinder |
| 38873C | Pipe, Hoist Cylinder Delivery, NO.2 |
| 38875A | Hose, Hoist Cylinder Delivery |
| 38879 | Pin, Tension Arm |
| 38882 | Bush, Trunnion |
| 38892A | Bush (FOR LINK ARM BODY BRACKET) |
| 38894 | Shaft, Crosshead |
| 38895 | Pin, Crosshead |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
