Toyota Dyna HV
2021-03 → present · chassis XKC605,XKU6## · catalogue 753130 · Japan
Supported model
Data version 2021-03
Cylinder Block
31 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 11271A | Cover, Cylinder Block, Rear |
| 11271B | Ring, O(FOR CYLINDER BLOCK REAR PLATE) |
| 11271C | Cover, Cylivder Block Side |
| 11272 | Cover, Cylinder Block Side, NO.2 |

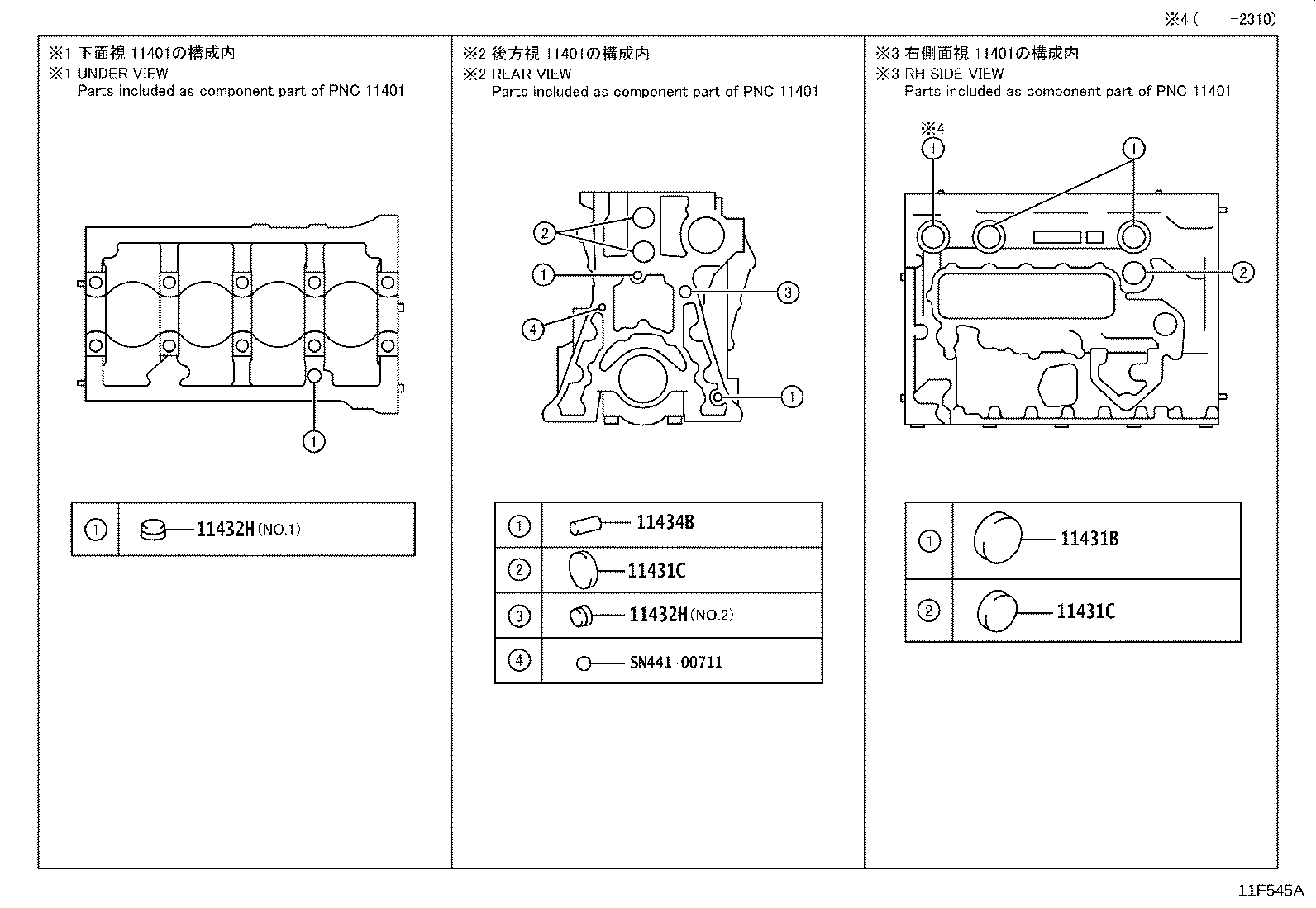

| 11401 | Block Sub-assy, Cylinder |
| 11409 | Guide Sub-assy, Oil Level Gage |
| 11416 | Bolt(FOR CRANKSHAFT BEARING CAP SET) |
| 11431A | Plug, Tight, NO.1(FOR CYLINDER BLOCK) |
| 11431B | Plug, Tight, NO.2(FOR CYLINDER BLOCK) |
| 11431C | Plug, Tight, NO.3(FOR CYLINDER BLOCK) |
| 11431D | Plug, Tight, NO.4(FOR CYLINDER BLOCK) |
| 11431F | Plug, Tight, NO.6(FOR CYLINDER BLOCK) |
| 11432D | Gasket, W/Head Taper Screw Plug |
| 11432H | Plug, W/Head Taper Screw, NO.5 |
| 11432R | Plug, W/Head Straight Screw, NO.1(FOR CYLINDER BLOCK) |
| 11434A | Pin, Straight(FOR TIMING GEAR COVER SET) |
| 11434B | Pin, Straight(FOR CLUTCH HOUSING SET) |
| 11434C | Pin, Straight (FOR CYLINDER HEAD SET) |
| 11434P | Pin, Straight(FOR OIL PUMP SET) |
| 11444 | Plug, Hole |
| 11444A | Ring, O |
| 11452B | Ring, O(FOR OIL LEVEL GAGE GUIDE) |
| 11462 | Liner, Cylinder |
| 12101 | Pan Sub-assy, Oil |
| 12101A | Plug(FOR OIL PAN DRAIN) |
| 12101B | Gasket(FOR OIL PAN DRAIN PLUG) |
| 15301 | Gage Sub-assy, Oil Level |
| 15605 | Valve Sub-assy, Oil Check |
| 15605B | Gasket(FOR OIL CHECK VALVE) |
| 15708 | Nozzle Sub-assy, Oil, NO.1 |
| 15797 | Bolt, Oil Nozzle Union |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
