Toyota Dyna HV
2021-03 → present · chassis XKC605,XKU6## · catalogue 753130 · Japan
Supported model
Data version 2021-03
Frame
44 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 48414C | Bracket, Spring, NO.3 RH |
| 48415C | Bracket, Spring, NO.3 LH |
| 48416B | Bracket, Spring, NO.4 RH |
| 48417D | Bracket, Spring, NO.4 LH |
| 48418B | Bracket, Spring, NO.6 |
| 48516D | Bracket Sub-assy, Rear Shock Absorber, Upper RH |
| 48517B | Bracket Sub-assy, Rear Shock Absorber, Upr LH |
| 51013 | Channel Sub-assy, Side Rail, Inner Front RH |
| 51014 | Channel Sub-assy, Side Rail, Inner Front LH |
| 51017 | Reinforcement Sub-assy, Side Rail, NO.1 RH |
| 51018 | Reinforcement Sub-assy, Side Rail, NO.1 LH |
| 51065 | Support Sub-assy, Steering Gear Box |

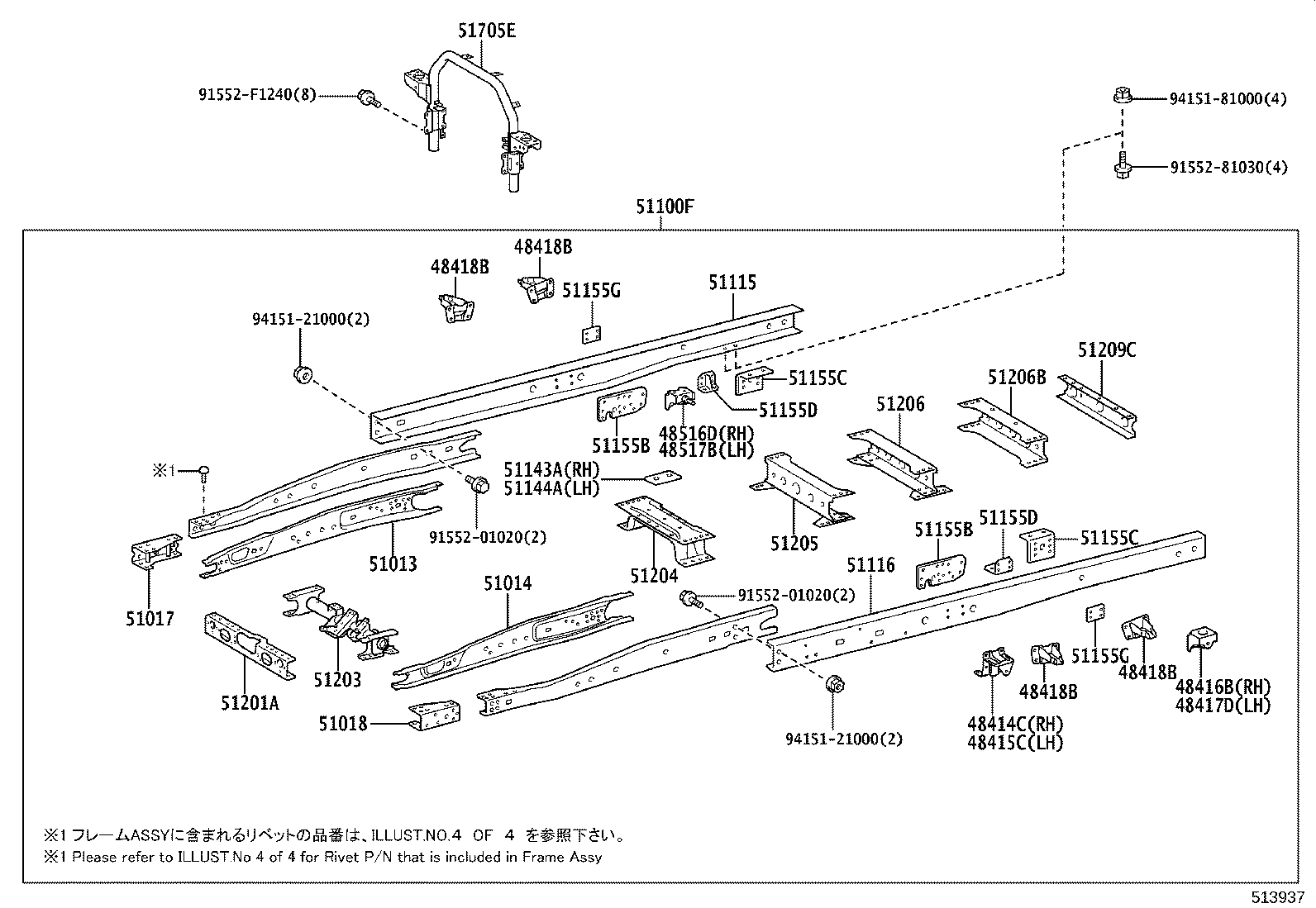

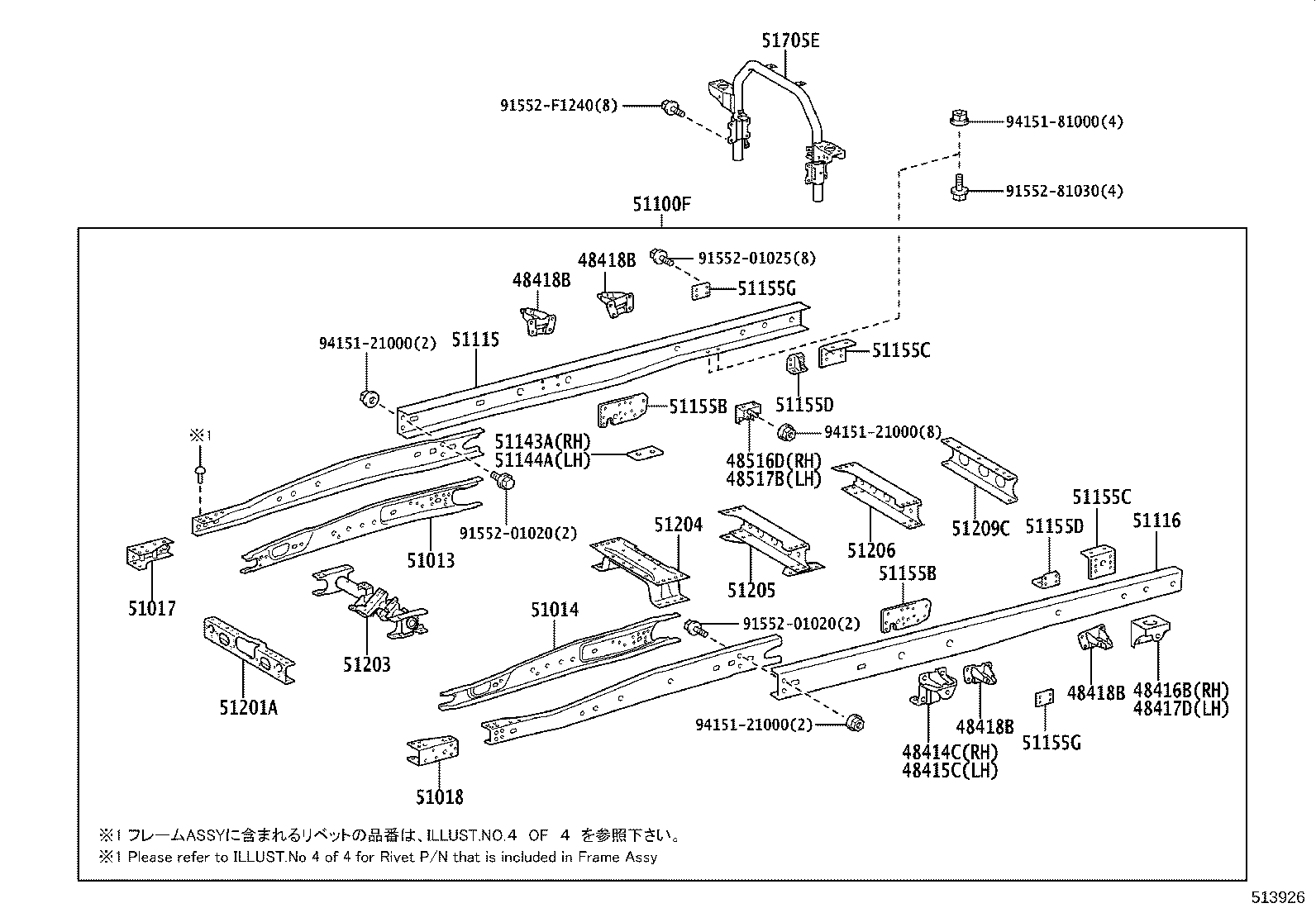

| 51100F | Frame Sub-assy |
| 51101A | Rail Sub-assy, Front Frame Side, RH |
| 51102A | Rail Sub-assy, Front Frame Side, LH |
| 51107A | Reinforcement Sub-assy, Side Rail, Rear RH |
| 51108A | Reinforcement Sub-assy, Side Rail, Rear LH |
| 51115 | Rail, Frame Side, Rear RH |
| 51116 | Rail, Frame Side, Rear LH |
| 51143A | Reinforcement, Side Rail, Front RH |
| 51144A | Reinforcement, Side Rail, Front LH |
| 51155B | Stiffener, Frame Side Rail, Rear NO.2 |
| 51155C | Stiffener, Frame Side Rail, Rear NO.3 |
| 51155D | Stiffener, Frame Side Rail, Rear NO.1 |
| 51155G | Stiffener, Frame Side Rail, Rear NO.4 |
| 51201A | Crossmember Sub-assy, Frame, Front |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51209C | Crossmember Sub-assy, Frame, Rear |

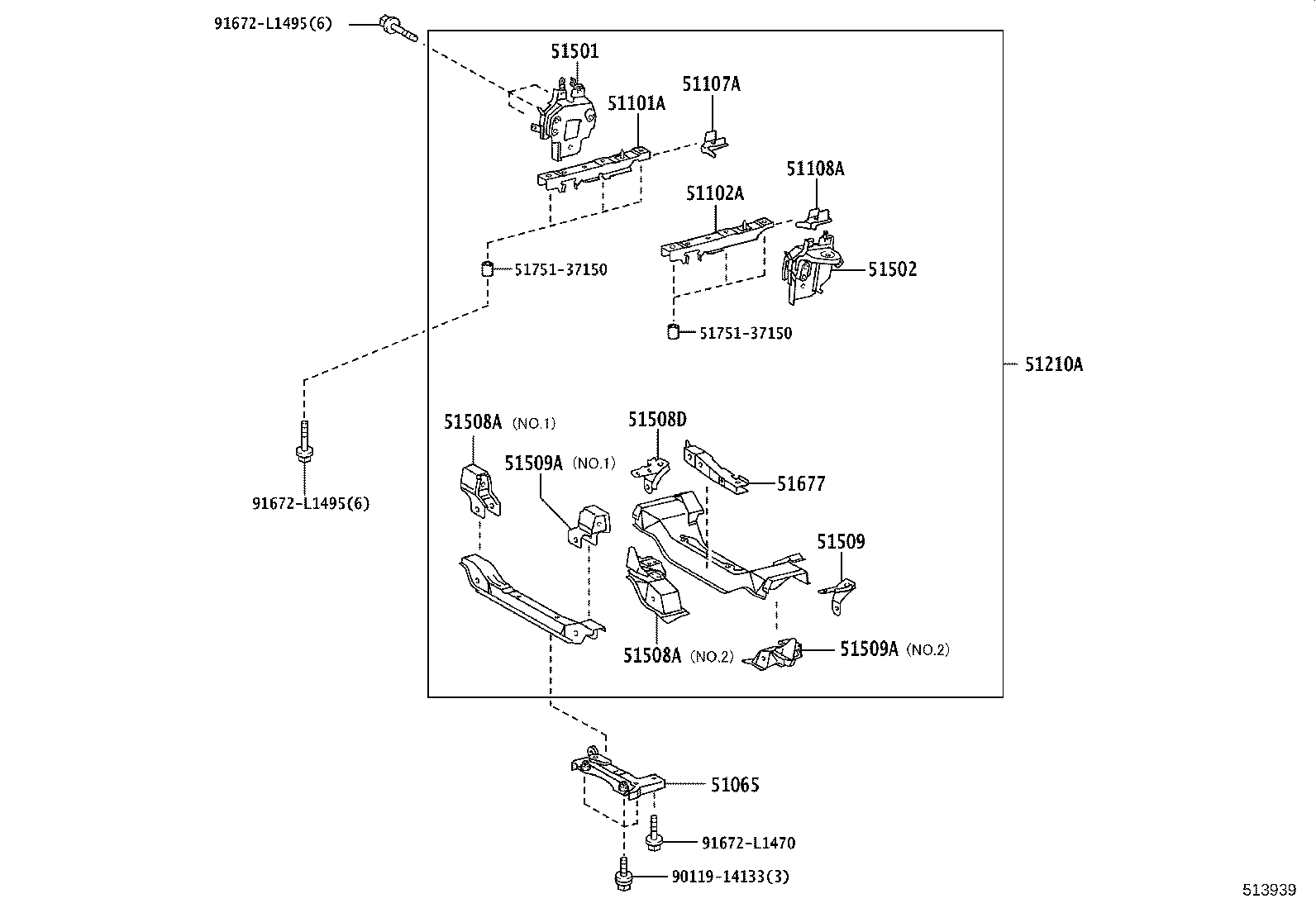

| 51210A | Member Assy, Front Suspension |
| 51454D | Silencer, Engine Rear Cover |
| 51501 | Support Sub-assy, Suspension Arm, RH |
| 51502 | Support Sub-assy, Suspension Arm, LH |
| 51508A | Bracket Sub-assy, Lower Arm, RH |
| 51508D | Support Sub-assy, Stabilizer, RH |
| 51509 | Support Sub-assy, Stabilizer |
| 51509A | Bracket Sub-assy, Lower Arm, LH |

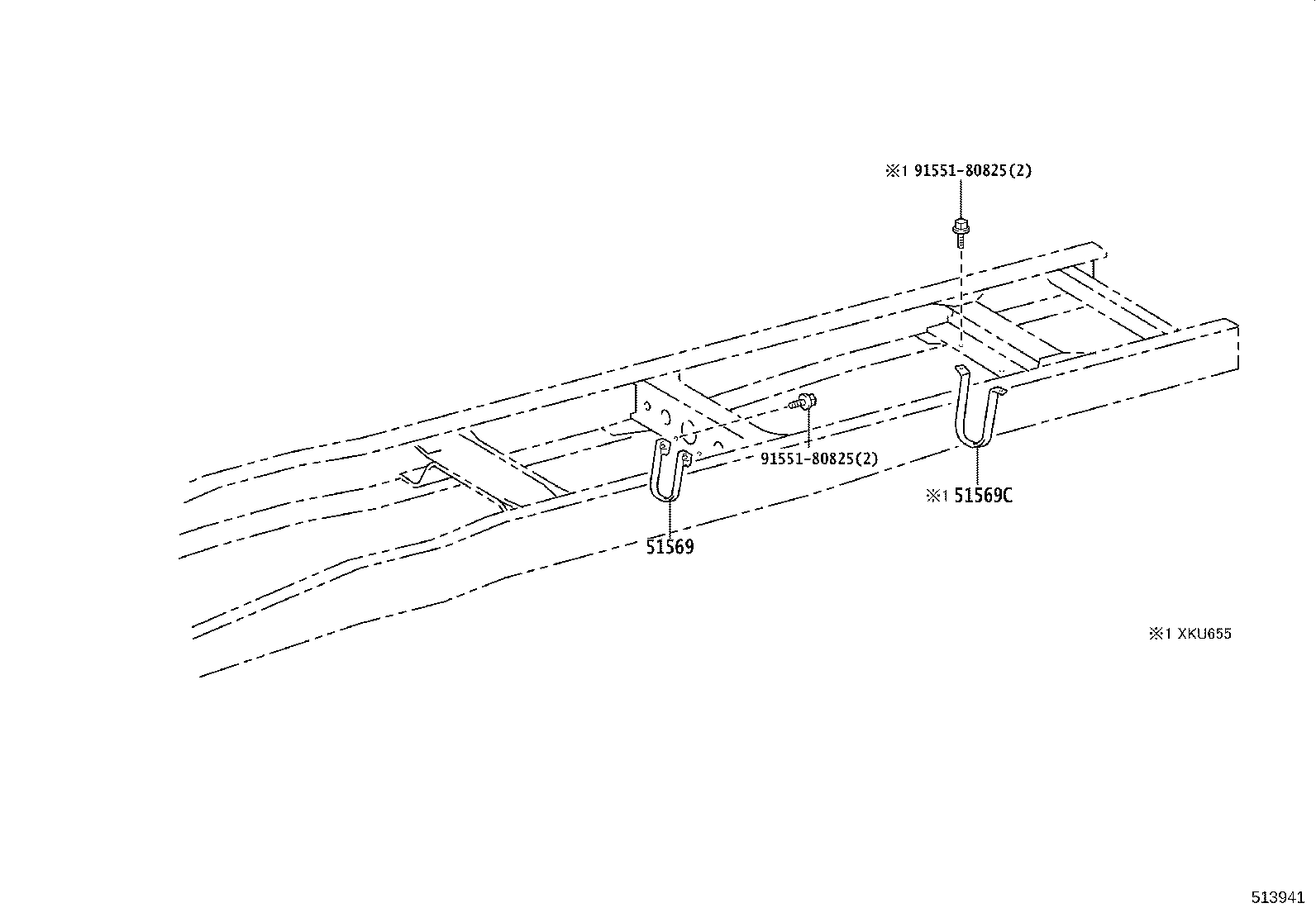

| 51569 | Guard, Propeller Shaft |
| 51569C | Guard, Propeller Shaft |
| 51677 | Bracket, Steering Gear Box |
| 51705E | Bracket Sub-assy, Cab Rear Mounting |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
