Toyota Dyna HV
2021-03 → present · chassis XKC605,XKU6## · catalogue 753130 · Japan
Supported model
Data version 2021-03

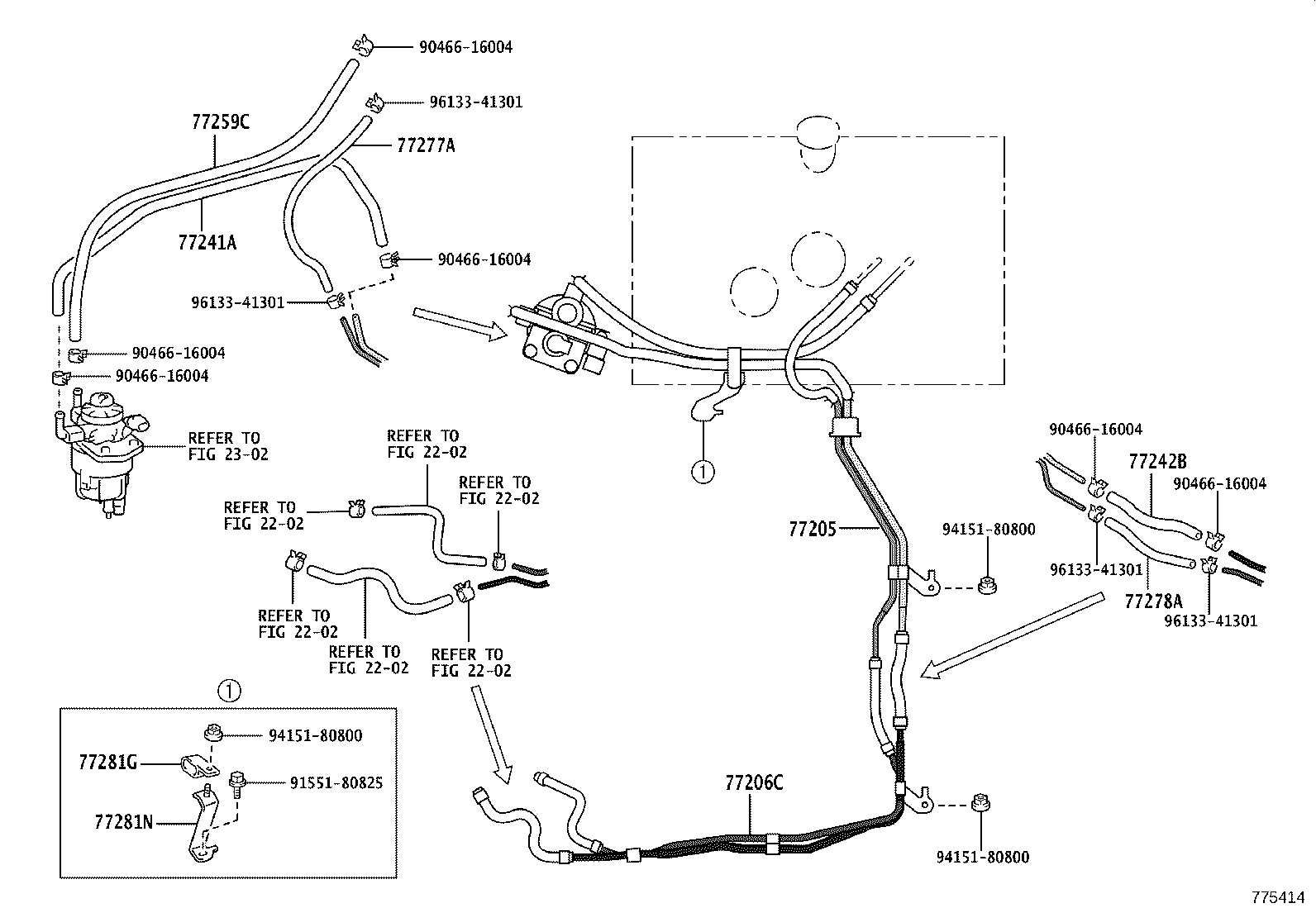

Fuel Tank & Tube
23 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 33113C | Plug, Drain |
| 77026B | Tube Sub-assy, Fuel Evaporation, NO.1 |
| 77100 | Tank Assy, Fuel |
| 77154 | Plate, Fuel Tank Evap/Vent Tube Support |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77178 | Gasket, Fuel Tank Filler Pipe, Lower |
| 77205 | Tube Sub-assy, Fuel Main |
| 77206C | Tube Sub-assy, Fuel Main, NO.2 |
| 77241A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.1) |
| 77242B | Hose, Fuel, NO.2 (FOR MAIN TUBE, NO.2) |
| 77244C | Joint, Fuel Tube, NO.2 |
| 77249 | Hose, Fuel Emission |
| 77259C | Hose, Fuel |
| 77277A | Hose, Fuel, NO.1(FOR RETURN TUBE, NO.1) |
| 77278A | Hose, Fuel, NO.1 (FOR RETURN TUBE, NO.2) |
| 77281G | Clamp, Fuel Hose |
| 77281N | Clamp, Fuel Hose |
| 77380 | Valve Assy, Fuel Cut Off |
| 77501T | Bracket Sub-assy, Fuel Tank |
| 77502D | Bracket Sub-assy, Fuel Tank, Rear |
| 77601A | Band Sub-assy, Fuel Tank, NO.1 |
| 77641B | Cover, Fuel Tank |
| SZ430 | Washer, Soft, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
