Toyota Dyna/Toyoace HV
2003-10 → 2011-06 · chassis XKU414,424 · catalogue 773110 · Japan
Discontinued model
Data version 2012-01

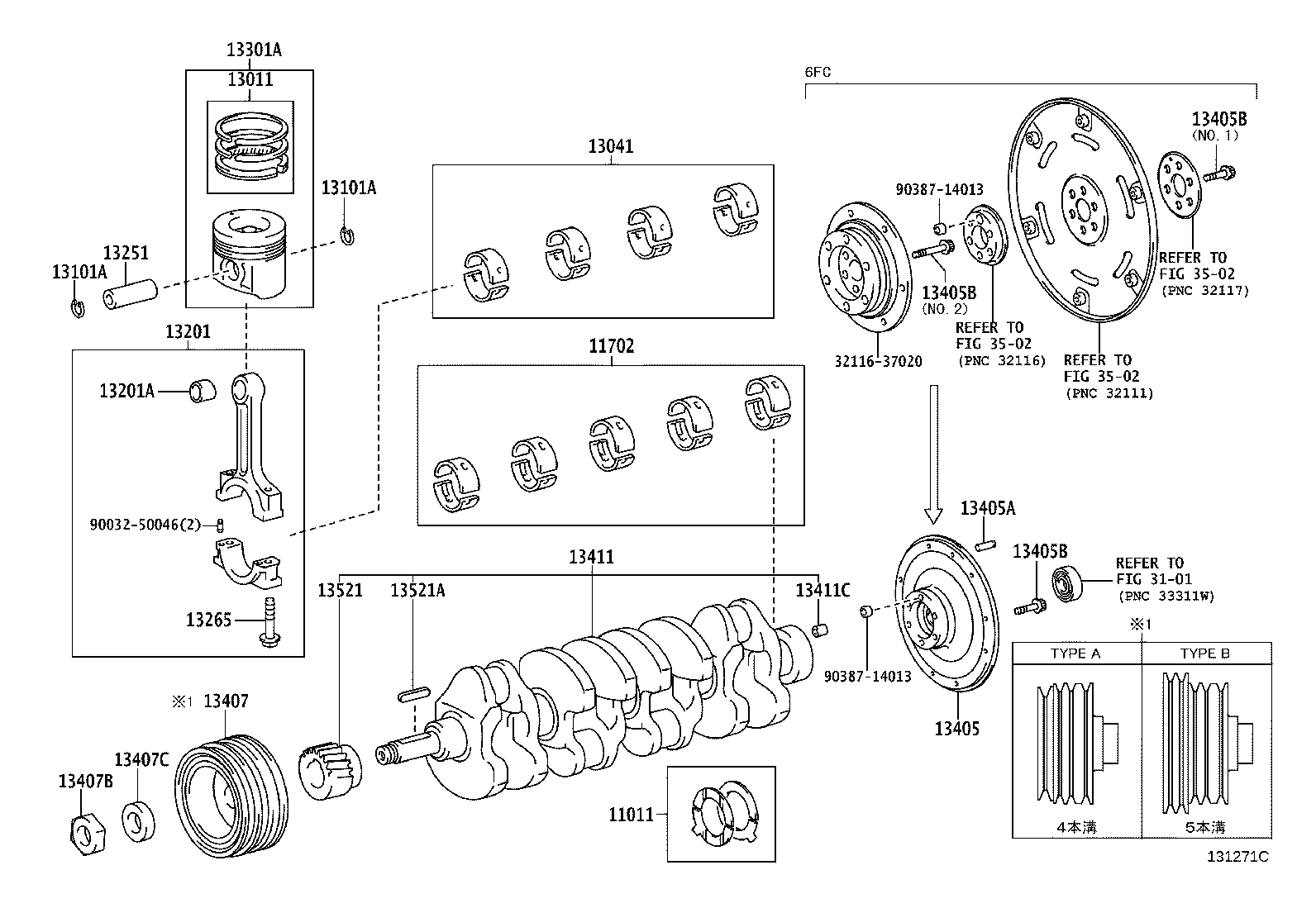

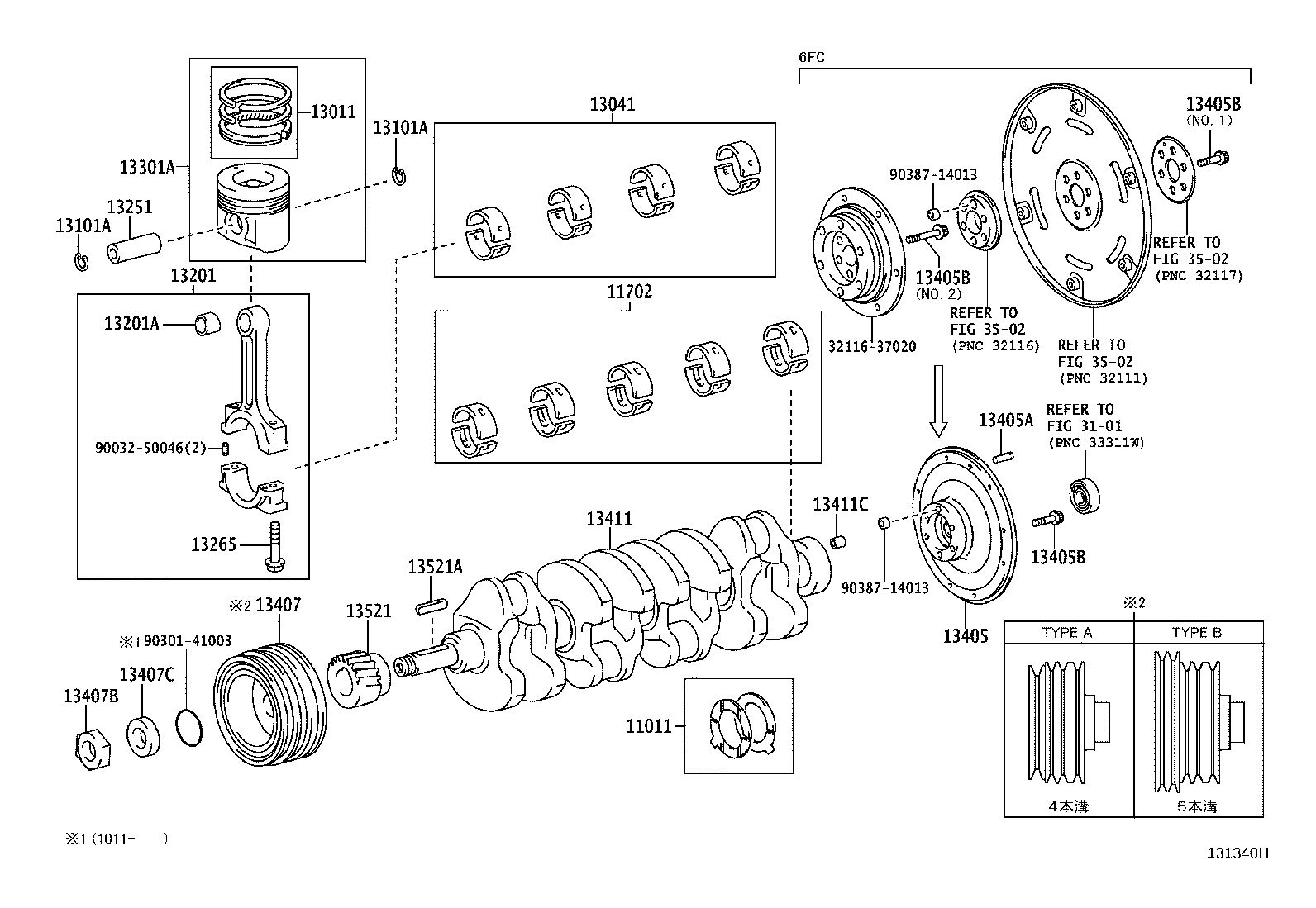

Crankshaft & Piston
25 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 11011 | Washer Set, Crankshaft Thrust |
| 11702 | Bearing Set, Crankshaft |
| 13011 | Ring Set, Piston |
| 13041 | Bearing, Connecting Rod |
| 13101A | Ring, Hole Snap(FOR PISTON PIN) |
| 13201 | Rod Sub-assy, Connecting |
| 13201A | Bush(FOR CONNECTING ROD SMALL END) |
| 13202 | Bearing Set, Connecting Rod |
| 13211 | Piston |
| 13251 | Pin, Piston |
| 13265 | Bolt, Connecting Rod |
| 13301A | Piston Set, W/Piston Ring |
| 13405 | Flywheel Sub-assy |
| 13405A | Pin, Straight(FOR FLYWHEEL) |
| 13405B | Bolt, Flywheel Setting |
| 13405H | Stator Assy(FOR FLYWHEEL) |
| 13405J | Bolt(FOR FLYWHEEL) |
| 13407 | Damper Sub-assy, Crankshaft |
| 13407B | Nut, Hexagon(FOR CRANKSHAFT DAMPER) |
| 13407C | Spacer(FOR CRANKSHAFT DAMPER) |
| 13411 | Crankshaft |
| 13411C | Pin, Straight(FOR CRANKSHAFT) |
| 13521 | Gear OR Sprocket, Crankshaft Timing |
| 13521A | Key(FOR CRANKSHAFT TIMING GEAR) |
| 13581 | Shaft, Idle Gear, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
