Toyota Dyna/Toyoace HV
2003-10 → 2011-06 · chassis XKU414,424 · catalogue 773110 · Japan
Discontinued model
Data version 2012-01

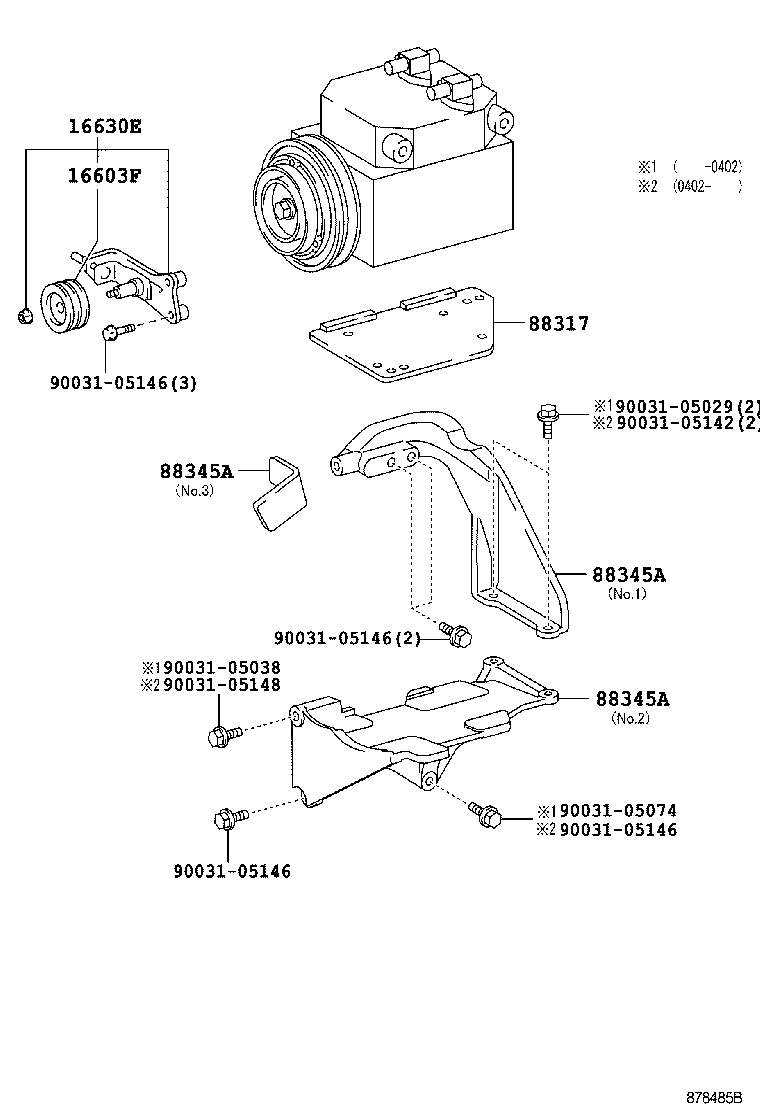

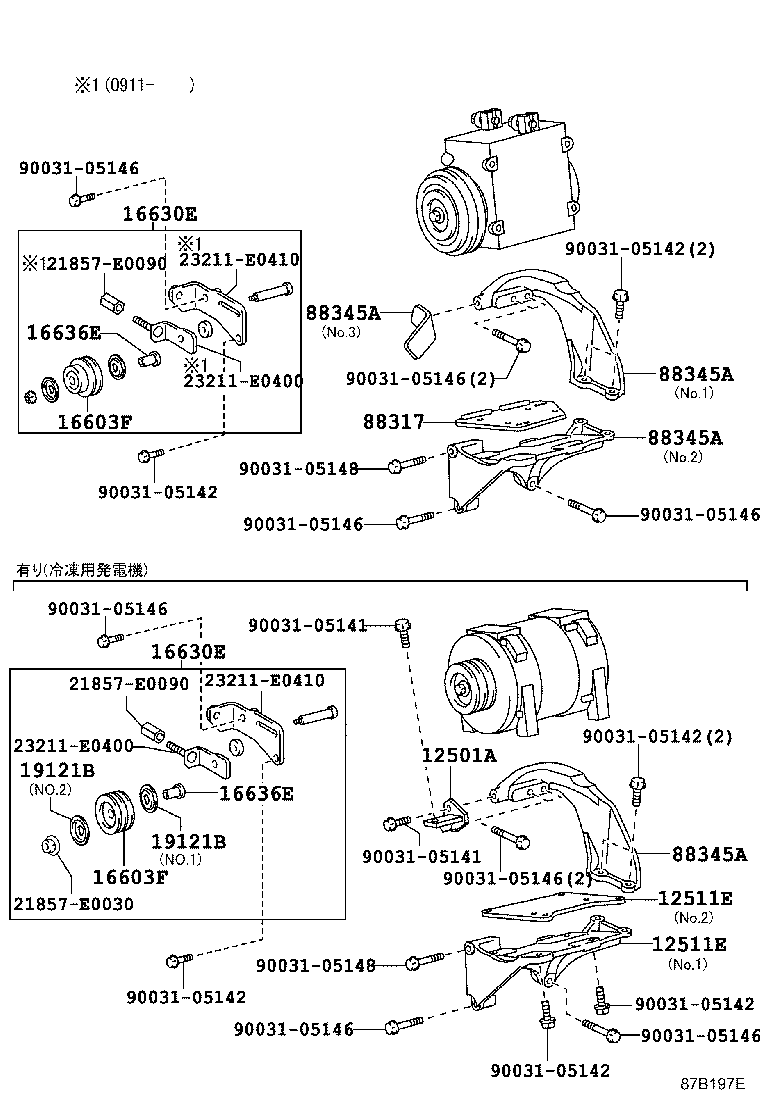

Heating & Air Conditioning - Compressor
16 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 12501A | Bracket Sub-assy, Alternator |
| 12511E | Bracket, Alternator |
| 16603F | Pulley Sub-assy, Idler |
| 16630E | Pulley Assy, Idler |
| 16636E | Shaft, Idler Pulley |
| 19121B | Cover, Dust Proof |
| 88317 | Spacer, Cooler Compressor |
| 88320 | Compressor Assy, Cooler |
| 88330A | Washer (FOR MAGNET CLUTCH) |
| 88345A | Bracket, Compressor Mounting |
| 88410 | Clutch Assy, Magnet |
| 88420 | Pulley Assy, Idle, W/Bracket |
| 88431 | Bracket, Compressor Mounting, NO.1 |
| 88440B | Pulley Assy, Idle |
| 88444 | Bracket, Idle Pulley |
| 88688K | Bracket, Cooler Compressor |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
