Toyota Dyna/Toyoace HV
2011-07 → present · chassis XKU7## · catalogue 773120 · Japan
Supported model
Data version 2021-03
Transmission Gear (MTM)
112 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

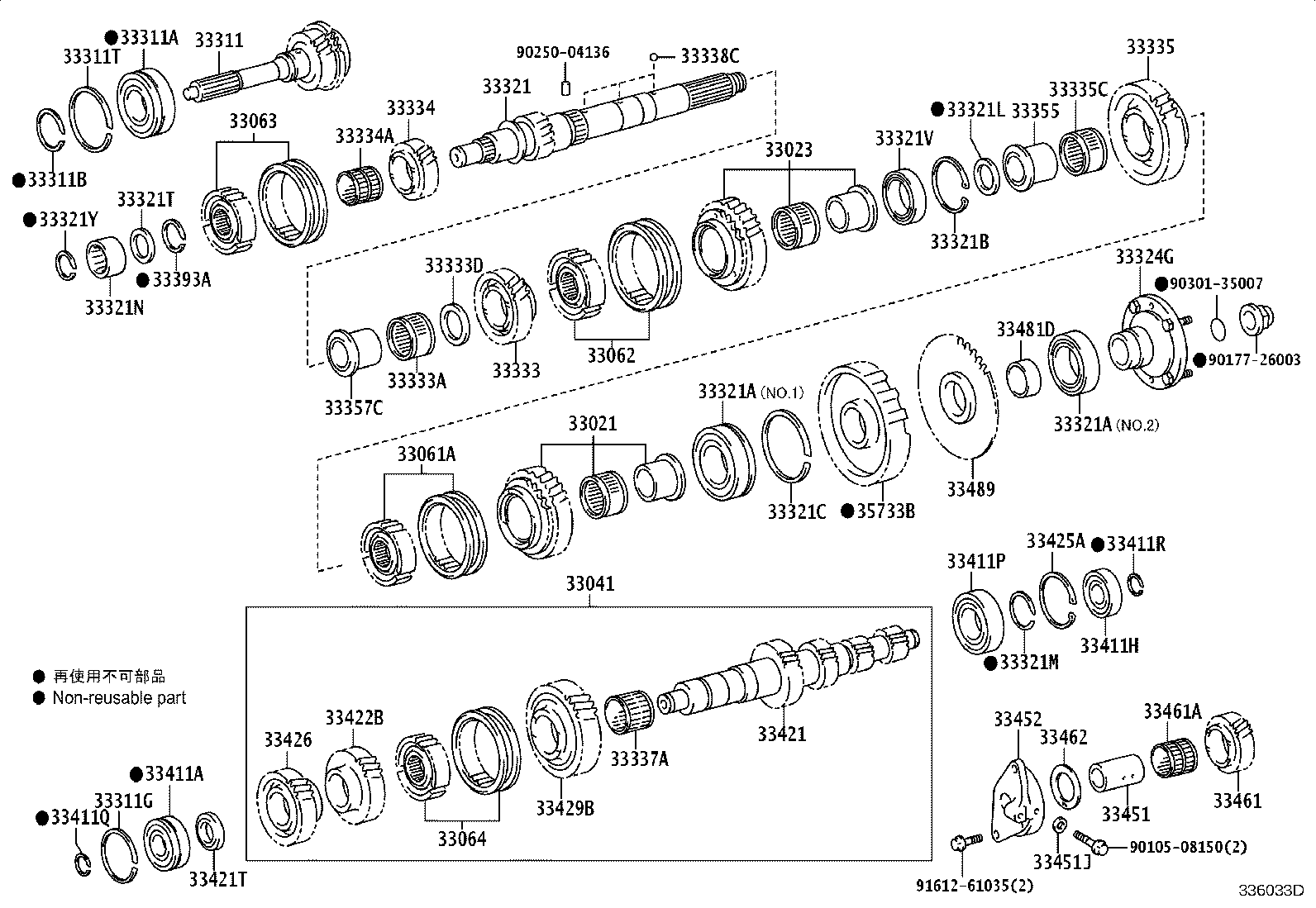

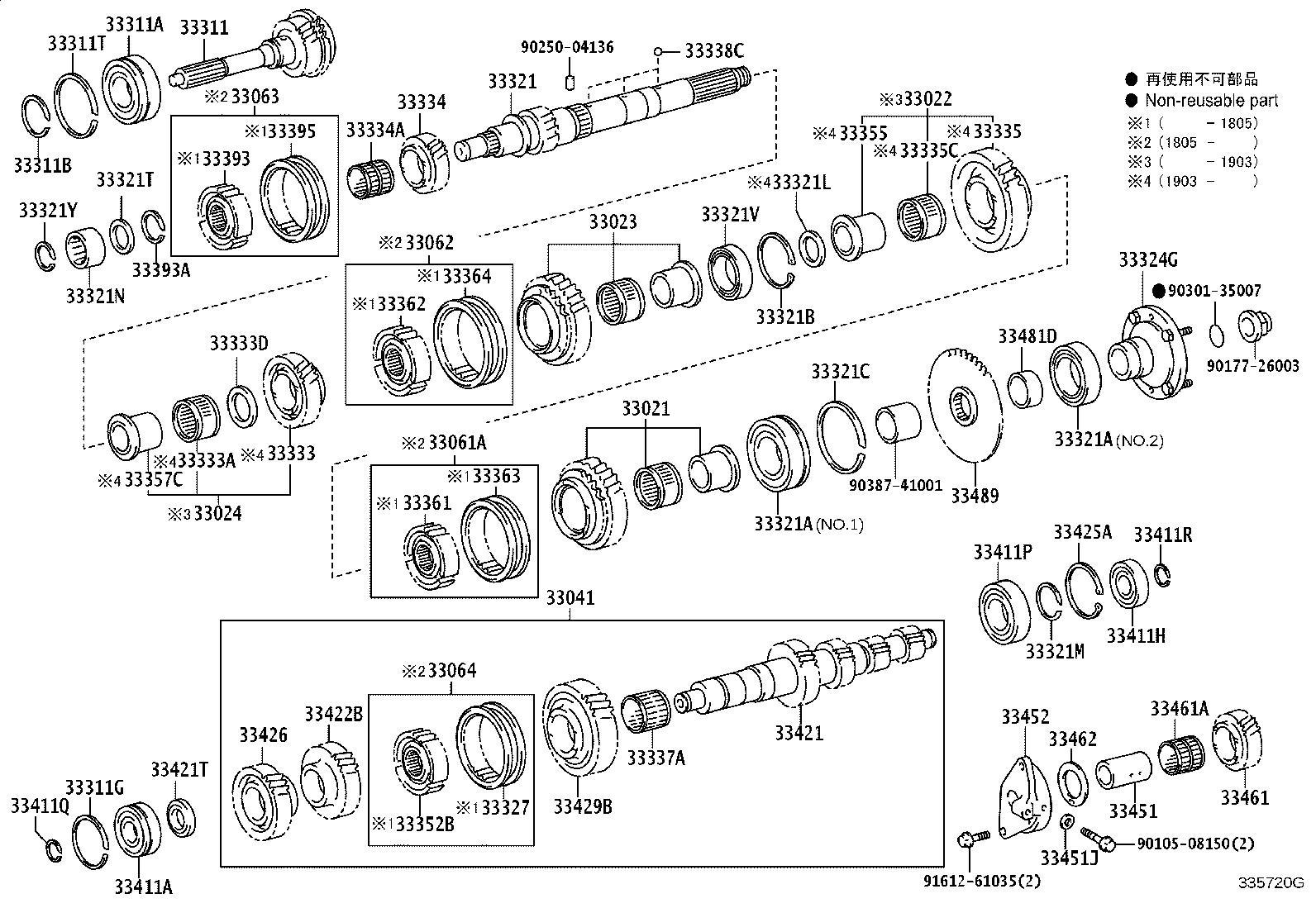

| 33021 | Gear Set, Reverse |
| 33022 | Gear Set, 1ST |
| 33023 | Gear Set, 2ND |
| 33024 | Gear Set, 3RD |
| 33029 | Shaft Set, Input |
| 33037B | Ring Set, Synchronizer, NO.1 |
| 33038E | Ring Set, Synchronizer, NO.2 |
| 33041 | Gear Set, Counter |
| 33061A | Sleeve Sub-assy, Transmission, NO.1 |
| 33062 | Sleeve Sub-assy, Transmission, NO.2 |
| 33063 | Sleeve Sub-assy, Transmission, NO.3 |
| 33064 | Sleeve Sub-assy, Transmission, NO.4 |
| 33311 | Shaft, Input |
| 33311A | Bearing (FOR INPUT SHAFT FRONT) |
| 33311B | Ring, Shaft Snap (FOR FRONT BEARING) |
| 33311G | Ring, Shaft Snap (FOR FRONT BEARING) |
| 33311T | Ring, Shaft Snap (FOR INPUT SHAFT) |
| 33321 | Shaft, Output |
| 33321A | Bearing (FOR OUTPUT SHAFT REAR) |
| 33321B | Ring, Shaft Snap (FOR OUTPUT SHAFT BEARING) |
| 33321C | Ring, Shaft Snap (FOR OUTPUT SHAFT BEARING) |
| 33321G | Nut (FOR MANUAL TRANSMISSION OUTPUT SHAFT REAR SET) |
| 33321K | Ring, O(FOR MANUAL TRANSMISSON OUTPUT SHAFT REAR SET NUT) |
| 33321L | Shim (FOR OUTPUT SHAFT CENTER BEARING) |
| 33321M | Ring, Shaft Snap (FOR BEARING) |
| 33321N | Bearing (FOR OUTPUT SHAFT FRONT) |
| 33321T | Spacer (FOR OUTPUT SHAFT) |
| 33321V | Bearing (FOR OUTPUT SHAFT CENTER) |
| 33321Y | Ring, Shaft Snap (FOR OUTPUT SHAFT FRONT BEARING) |
| 33324G | Flange, Output Shaft Companion (MTM) |
| 33327 | Sleeve, Transmission Hub, NO.4 |
| 33331 | Gear, Reverse |
| 33331A | Bearing (FOR REVERSE GEAR) |
| 33332 | Gear, 2ND |
| 33332B | Bearing, Needle Roller (FOR 2ND GEAR) |
| 33333 | Gear, 3RD |
| 33333A | Bearing, Needle Roller (FOR 3RD GEAR) |
| 33333D | Spacer (FOR 3RD GEAR) |
| 33334 | Gear, 4TH |
| 33334A | Bearing, Needle Roller (FOR 4TH GEAR) |
| 33335 | Gear, 1ST |
| 33335C | Bearing, Needle Roller(FOR 1ST GEAR) |
| 33336 | Gear, 5TH |
| 33336A | Bearing, Needle Roller (FOR 5TH GEAR) |
| 33337A | Bearing, Needle Roller (FOR 6TH GEAR) |
| 33338C | Ball, Reverse Shift Restrict |
| 33341A | Washer, 2ND Gear Thrust |
| 33342A | Pin, Straight (FOR GEAR THRUST WASHER) |
| 33342B | Ring, Shaft Snap (FOR GEAR THRUST WASHER) |
| 33342C | Washer, 3RD Gear Thrust |
| 33346B | Washer, 5TH Gear Thrust |
| 33352B | Hub, Transmission Clutch, NO.4 |
| 33355 | Race, 1ST Gear Bearing Inner |
| 33357C | Race, 3RD Gear Bearing, Inner |
| 33361 | Hub, Transmission Clutch, NO.1 |
| 33361B | Ring, Shaft Snap (FOR CLUTCH HUB NO.1) |
| 33362 | Hub, Transmission Clutch, NO.2 |
| 33362A | Ring, Shaft Snap (FOR CLUTCH HUB NO.2 SETTING) |
| 33363 | Sleeve, Transmission Hub, NO.1 |
| 33364 | Sleeve, Transmission Hub, NO.2 |
| 33365 | Key, Synchromesh Shifting, NO.1 |
| 33368G | Ring, Synchronizer (FOR 3RD GEAR) |
| 33368H | Ring, Synchronizer (FOR 4TH GEAR) |
| 33368J | Ring, Synchronizer (FOR 5TH GEAR) |
| 33371 | Spring, Synchromesh Shifting Key, NO.1 |
| 33387A | Ring, Reverse Synchronizer |
| 33393 | Hub, Transmission Clutch, NO.3 |
| 33393A | Ring, Shaft Snap (FOR TRANSMISSION CLUTCH HUB NO.3) |
| 33394 | Key, Synchromesh Shifting, NO.3 |
| 33395 | Sleeve, Transmission Hub, NO.3 |
| 33402A | Bush OR Bearing (FOR REVERSE IDLER GEAR) |
| 33411A | Bearing OR Roller(FOR COUNTER GEAR FRONT) |
| 33411H | Bearing OR Roller(FOR COUNTER GEAR REAR) |
| 33411P | Bearing, Countershaft Center |
| 33411Q | Ring, Counter Gear Front Bearing Snap, NO.2 |
| 33411R | Ring, Snap, Counter Gear Rear Bearing |
| 33421 | Gear, Counter |
| 33421D | Nut(FOR COUNTER GEAR REAR) |
| 33421T | Spacer, Counter Gear |
| 33422B | Gear, 4TH Driven |
| 33425A | Ring, Shaft Snap (FOR COUNTER GEAR) |
| 33426 | Gear, Countershaft Drive |
| 33429B | Gear, 6TH Driven |
| 33451 | Shaft, Reverse Idler Gear |
| 33451H | Bolt (FOR REVERSE IDLER GEAR SHAFT) |
| 33451J | Gasket (FOR REVERSE IDLER GEAR SHAFT) |
| 33452 | Stopper, Reverse Idler Gear Shaft |
| 33461 | Gear, Reverse Idler |
| 33461A | Bearing, Reverse Idler Gear |
| 33462 | Washer, Reverse Idler Thrust |
| 33481A | Key OR Ball, Speedometer Drive Gear (MTM) |
| 33481D | Spacer (FOR SPEEDOMETER DRIVE GEAR) |
| 33489 | Rotor, Speed Sensor |
| 33760A | Rod Assy, Connecting, NO.1 |

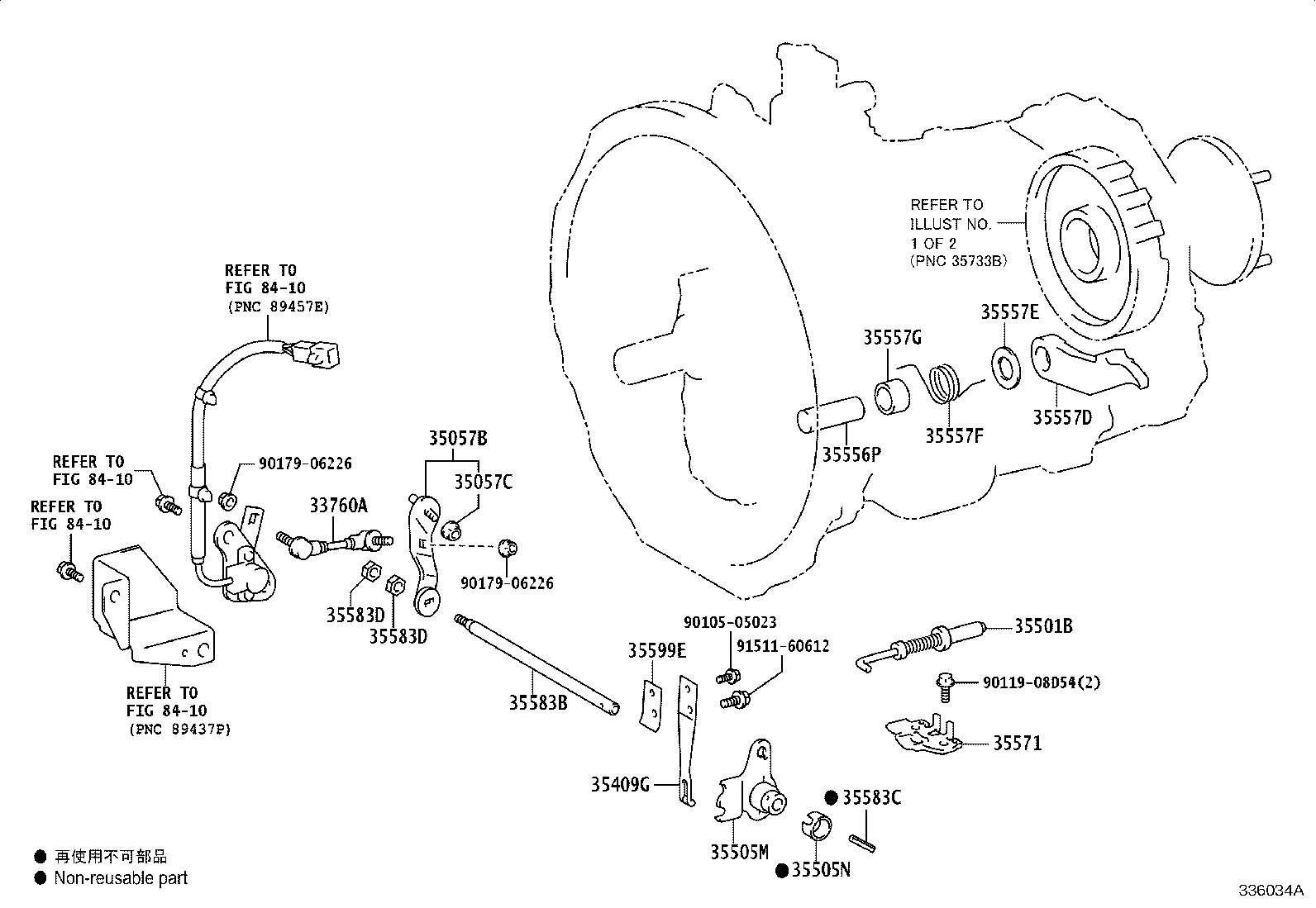

| 35057B | Lever Sub-assy, Parking Lock |
| 35057C | Nut, Lock(FOR PARKING LOCK LEVER) |
| 35409G | Spring Sub-assy, Manual Detent |
| 35501B | Rod Sub-assy, Parking Lock |
| 35505M | Lever Sub-assy, Parking Lock, NO.1 |
| 35505N | Spacer(FOR PARKING LOCK LEVER NO.1) |
| 35556P | Shaft, Parking Lock Pawl |
| 35557D | Pawl, Parking Lock |
| 35557E | Washer, Plate(FOR PARKING LOCK PAWL) |
| 35557F | Spring, Torsion(FOR PARKING LOCK PAWL) |
| 35557G | Spacer(FOR PARKING LOCK PAWL) |
| 35571 | Bracket, Parking Sleeve |
| 35583B | Shaft, Parking Lock |
| 35583C | Pin, Slotted Spring(FOR PARKING LOCK SHAFT) |
| 35583D | Nut(FOR PARKING LOCK SHAFT) |
| 35599E | Cover, Manual Detent Spring |
| 35733B | Gear, Parking Lock |
| 35775J | Spacer, Output Shaft |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
