Toyota Dyna/Toyoace HV
2011-07 → present · chassis XKU7## · catalogue 773120 · Japan
Supported model
Data version 2021-03

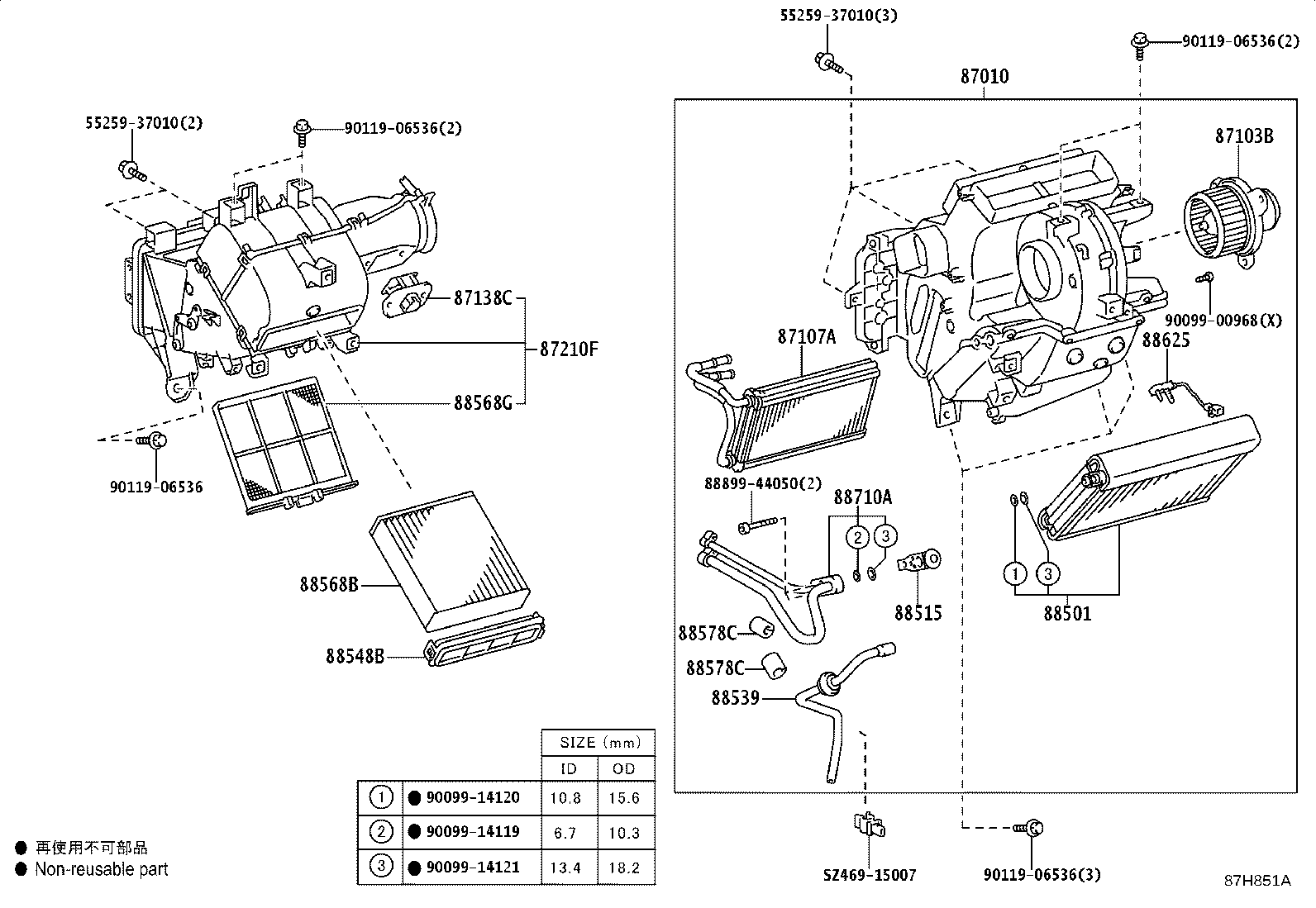

Heating & Air Conditioning - Cooler Unit
18 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 55871H | Seal, Air Duct, NO.1 |
| 55872D | Seal, Air Duct, NO.2 |
| 87010 | Unit Assy, Air Conditioner |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87138C | Resistor, Blower |
| 87210F | Case Assy, Air Damper |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88515 | Valve, Cooler Expansion |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88548B | Case, Air Filter |
| 88568 | Filter, Cooler Unit Cover |
| 88568B | Filter, Air |
| 88568G | Filter, Air |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88650N | Amplifier Assy, Air Conditioner |
| 88710A | Tube Assy, Air Conditioner |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
