Toyota Land Cruiser
2014-08 → present · chassis GRJ7# · catalogue 781170 · Japan
Supported model
Data version 2023-11

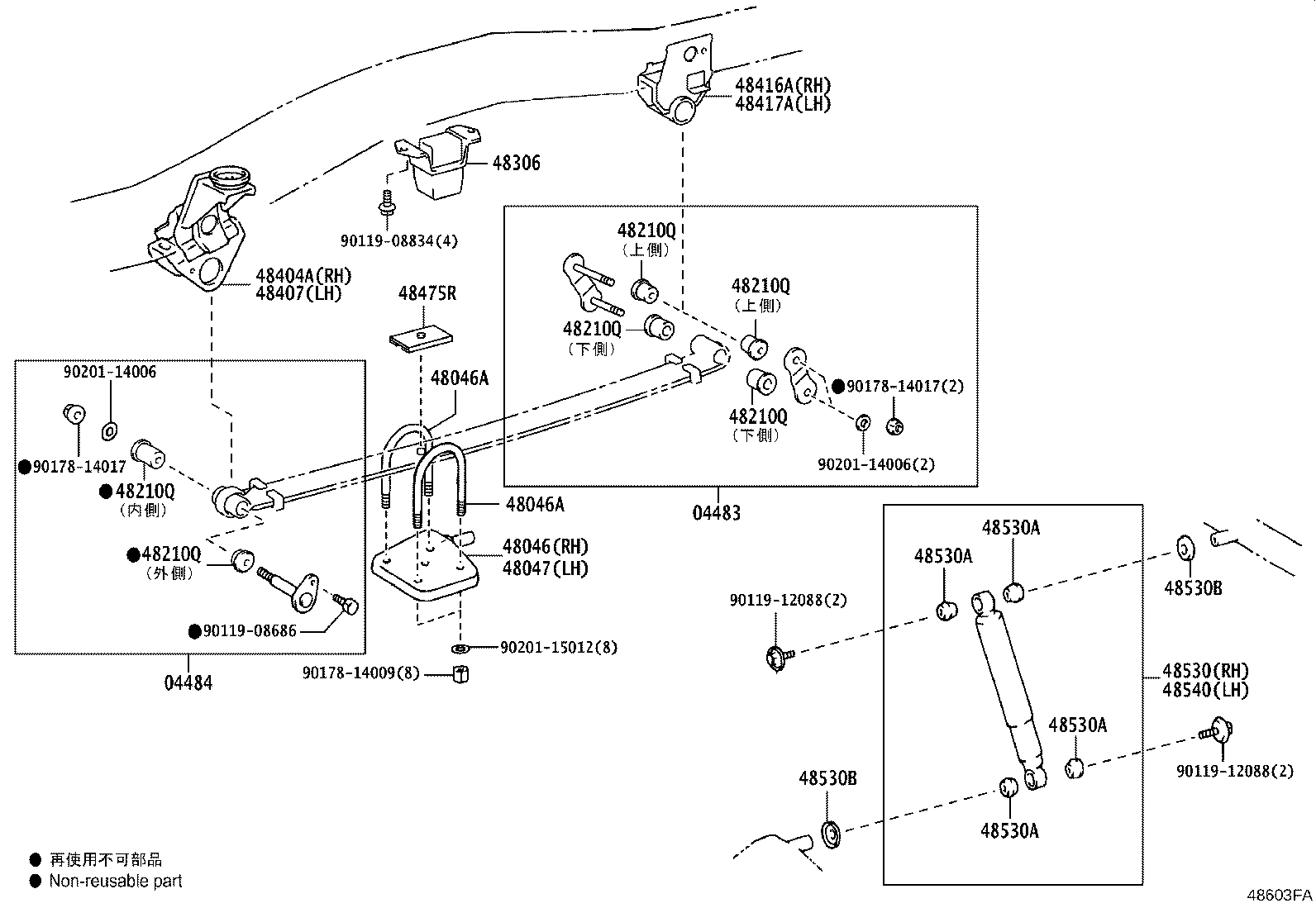

Rear Spring & Shock Absorber
37 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 04483 | Shackle Kit, Rear Spring |
| 04484 | Pin Kit, Rear Spring |
| 48046 | Seat Sub-assy, Spring U Bolt, RH |
| 48046A | Bolt, U(FOR REAR SPRING) |
| 48047 | Seat Sub-assy, Spring U Bolt, LH |

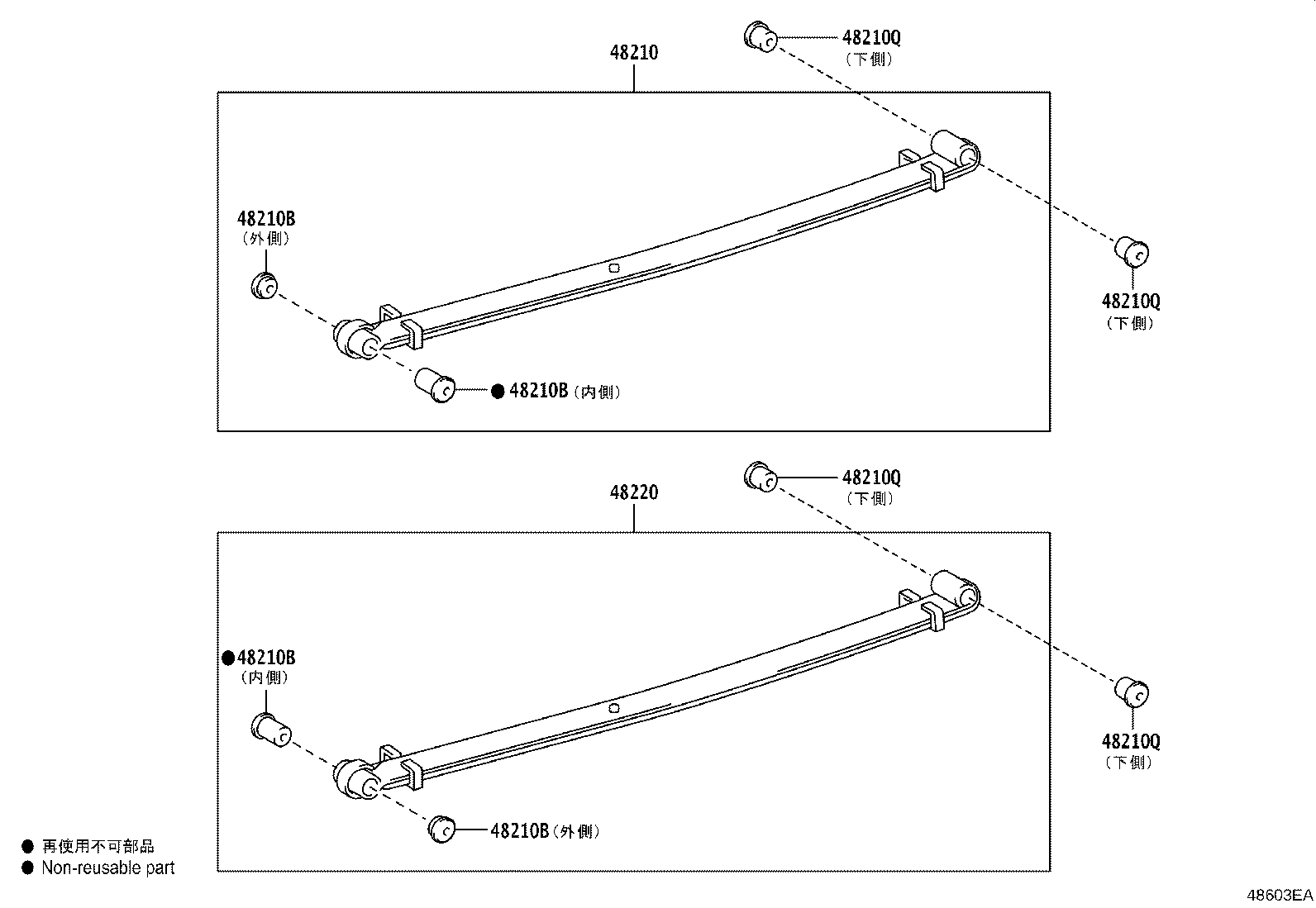

| 48210 | Spring Assy, Rear RH |
| 48210B | Bush(FOR REAR SPRING PIN) |
| 48210Q | Bush(FOR REAR SPRING SHACKLE) |

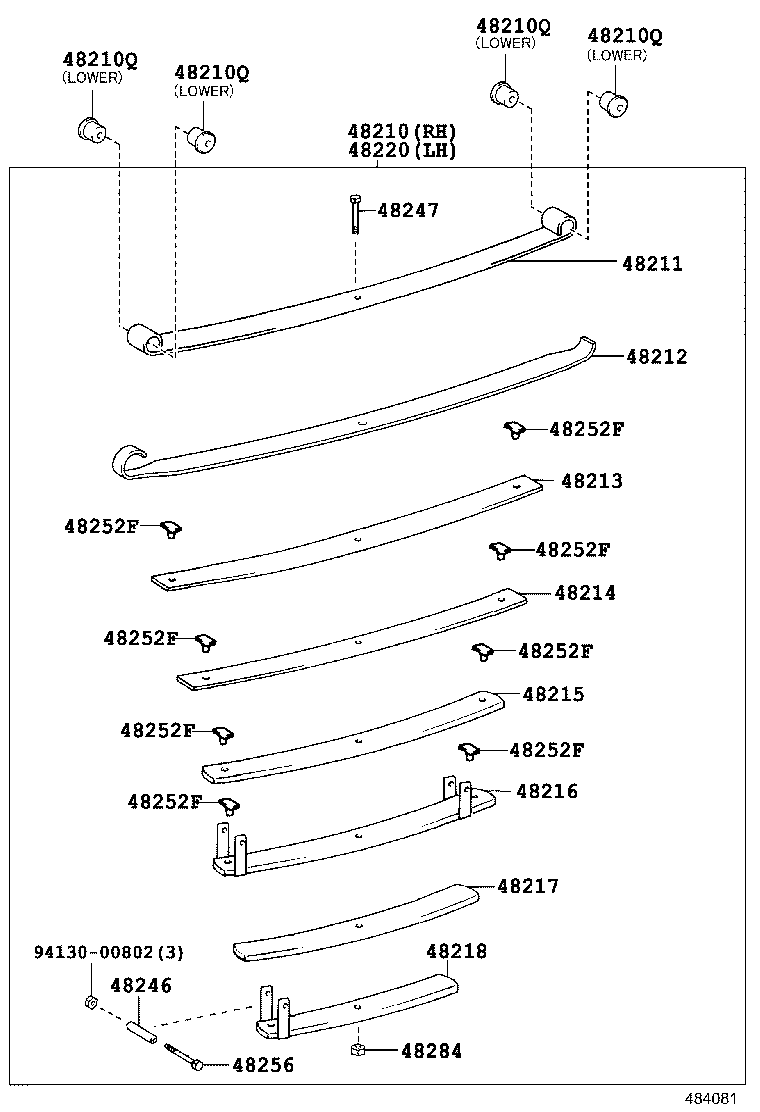

| 48211 | Leaf, Rear Spring, NO.1 |
| 48212 | Leaf, Rear Spring, NO.2 |
| 48213 | Leaf, Rear Spring, NO.3 |
| 48214 | Leaf, Rear Spring, NO.4 |
| 48215 | Leaf, Rear Spring, NO.5 |
| 48216 | Leaf, Rear Spring, NO.6 |
| 48217 | Leaf, Rear Spring, NO.7 |
| 48218 | Leaf, Rear Spring, NO.8 |
| 48220 | Spring Assy, Rear LH |
| 48246 | Case, Rear Spring Clip Bolt |
| 48247 | Bolt, Rear Spring, Center |
| 48248A | Washer(FOR REAR SPRING CLIP BOLT) |
| 48252C | Silencer, Rear Spring, NO.2 |
| 48252F | Silencer, Rear Spring, NO.3 |
| 48256 | Bolt, Hexagon(FOR REAR SPRING CLIP SET) |

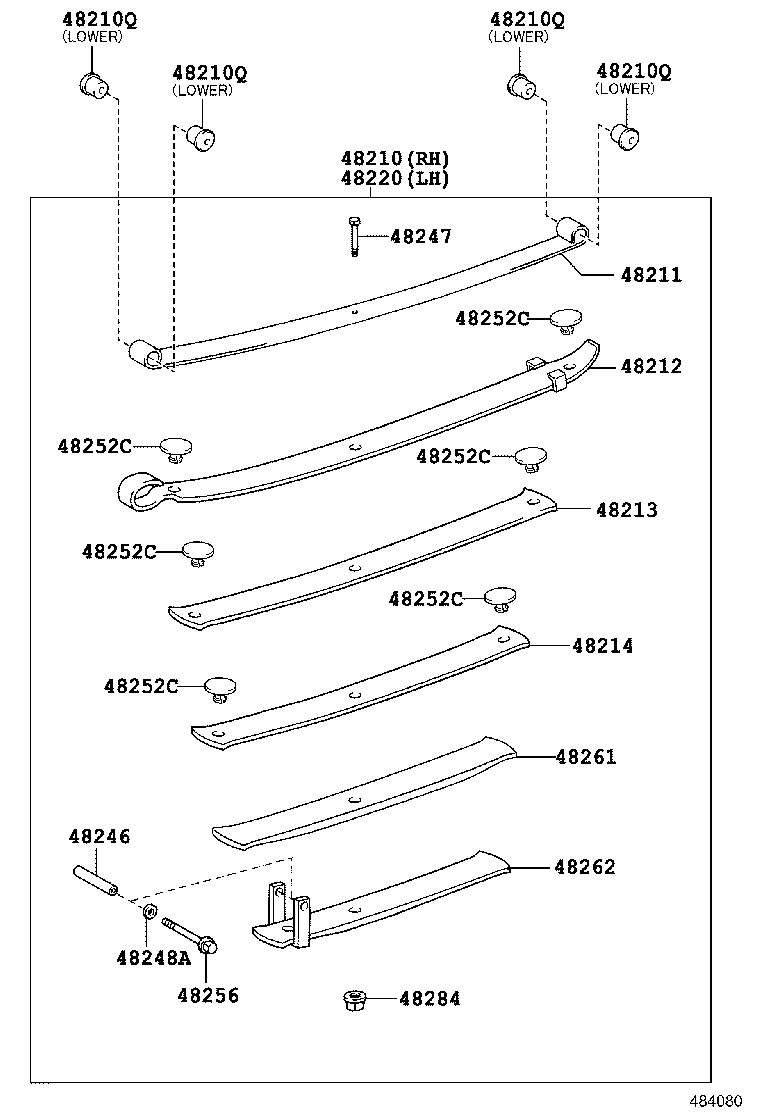

| 48261 | Leaf, Rear Helper Spring, NO.1 |
| 48262 | Leaf, Rear Helper Spring, NO.2 |
| 48284 | Nut, Rear Spring Center Bolt |
| 48306 | Bumper Sub-assy, Rear Spring |
| 48342 | Cover, Bumper, Rear |
| 48404A | Bracket Sub-assy, Spring, NO.3 RH |
| 48407 | Bracket Sub-assy, Spring, NO.3 LH |
| 48416A | Bracket, Spring, NO.4 RH |
| 48417A | Bracket, Spring, NO.4 LH |
| 48475R | Plate, Distance(FOR REAR) |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48530B | Washer, Rear Shock Absorber Cushion, NO.1 |
| 48540 | Absorber Assy, Shock, Rear LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
