Toyota Lexus GX550
2024-05 → present · chassis VJA252 · catalogue 782120 · Japan
Supported model
Data version 2024-05

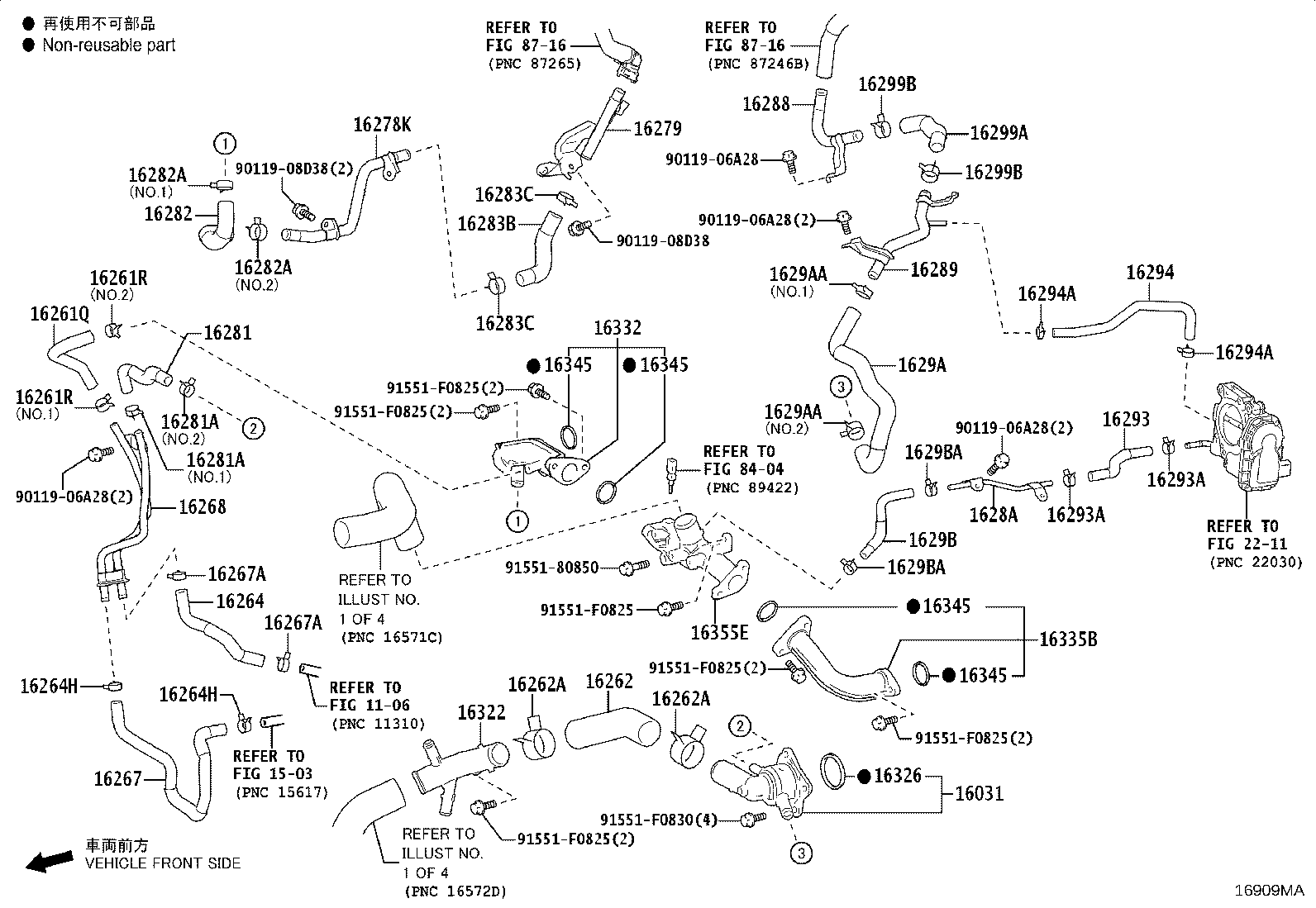

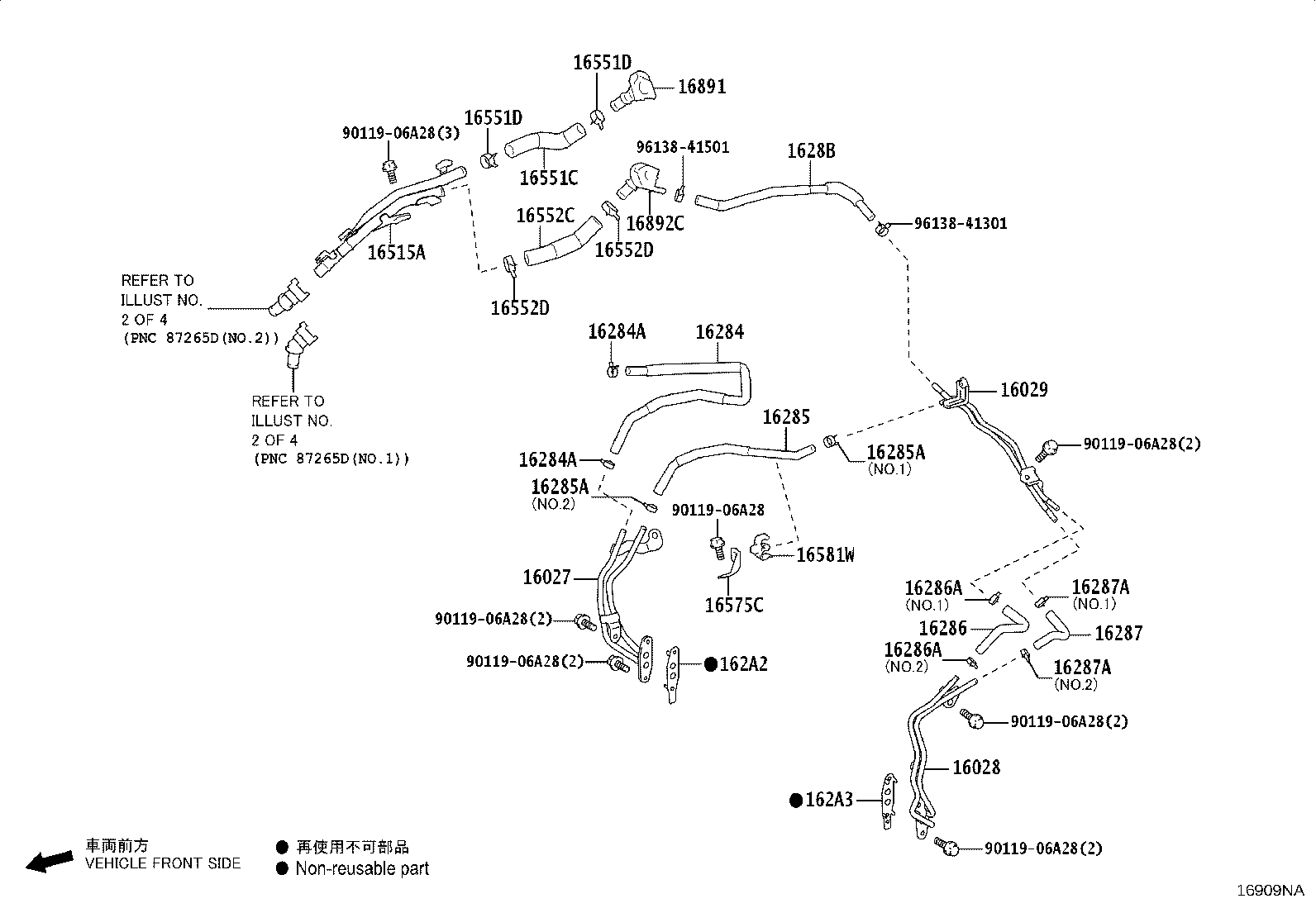

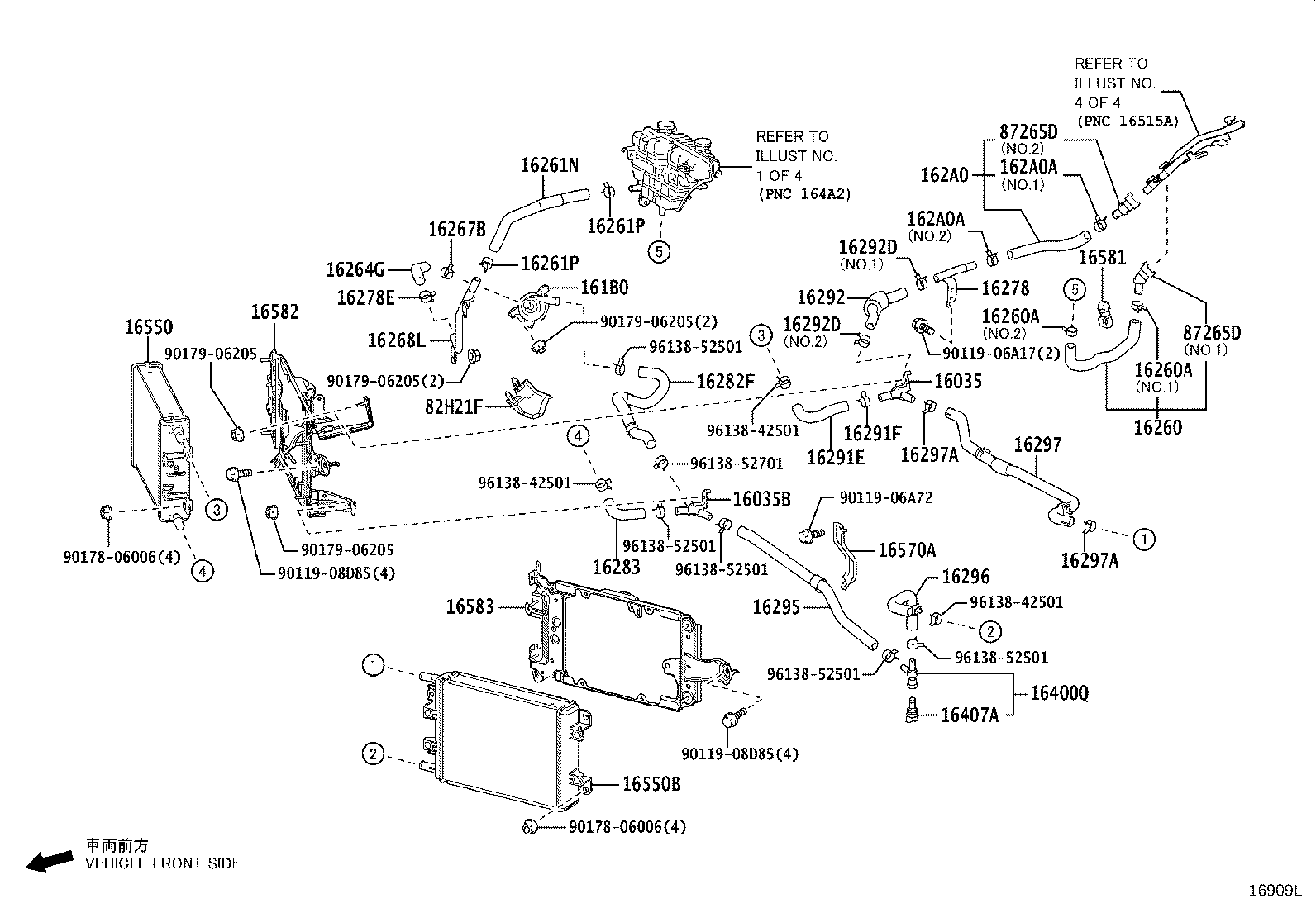

Radiator & Water Outlet
122 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 16027 | Pipe Sub-assy, Turbo Water, NO.1 |
| 16028 | Pipe Sub-assy, Turbo Water, NO.2 |
| 16029 | Pipe Sub-assy, Turbo Water, NO.3 |
| 16031 | Water Inlet Sub-assy, W/Thermostat |
| 16035 | Joint, Water Hose |
| 16035B | Joint Sub-assy, Water By-pass, Front |
| 161B0 | Pump Assy, Electric Water |
| 16260 | Hose Assy, Water By-pass |
| 16260A | Clip(FOR WATER BY-PASS HOSE ASSY) |
| 16261G | Hose, Water By-pass, NO.1 |
| 16261H | Clip(FOR WATER BY-PASS HOSE NO.1) |
| 16261N | Hose, Water By-pass, NO.2 |
| 16261P | Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16261Q | Hose, Water By-pass |
| 16261R | Clamp OR Clip(FOR WATER BY-PASS HOSE) |
| 16262 | Hose, Water Inlet |
| 16262A | Clip(FOR WATER INLET HOSE) |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264D | Hose, Water By-pass, NO.2 |
| 16264G | Hose, Water By-pass, NO.3 |
| 16264H | Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16267 | Hose, Water By-pass, NO.3 |
| 16267A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16267B | Clip(FOR WATER BY-PASS HOSE) |
| 16267C | Hose, Water By-pass, NO.4 |
| 16267D | Clip(FOR WATER BY-PASS HOSE NO.4) |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16268L | Pipe, Water By-pass |
| 16278 | Pipe, Water By-pass, NO.2 |
| 16278E | Clip(FOR WATER BY-PASS HOSE) |
| 16278K | Pipe, Water By-pass, NO.2 |
| 16279 | Pipe, Water By-pass, NO.3 |
| 16281 | Hose, Water By-pass, NO.4 |
| 16281A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4) |
| 16281N | Hose, Water By-pass, NO.4 |
| 16282 | Hose, Water By-pass, NO.5 |
| 16282A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.5) |
| 16282F | Hose, Water By-pass, NO.5 |
| 16283 | Hose, Water By-pass, NO.6 |
| 16283B | Hose, Water By-pass |
| 16283C | Clamp OR Clip(FOR WATER BY-PASS HOSE) |
| 16284 | Hose, Turbo Water, NO.1 |
| 16284A | Clip(FOR TURBO WATER HOSE NO.1) |
| 16285 | Hose, Turbo Water, NO.2 |
| 16285A | Clip(FOR TURBO WATER HOSE NO.2) |
| 16286 | Hose, Turbo Water, NO.3 |
| 16286A | Clip(FOR TURBO WATER HOSE NO.3) |
| 16287 | Hose, Turbo Water, NO.4 |
| 16287A | Clip(FOR TURBO WATER HOSE NO.4) |
| 16288 | Pipe, Water By-pass, NO.4 |
| 16288C | Clip(FOR WATER BY-PASS PIPE NO.4) |
| 16289 | Pipe, Water By-pass, NO.5 |
| 1628A | Pipe, Water By-pass, NO.6 |
| 1628B | Hose, Turbo Water, NO.5 |
| 16291E | Joint,Water Hose, NO.1 |
| 16291F | Clip(FOR WATER HOSE JOINT NO.1) |
| 16292 | Joint, Water Hose, NO.2 |
| 16292D | Clip(FOR WATER HOSE JOINT NO.2) |
| 16293 | Hose, Water By-pass, NO.10 |
| 16293A | Clip(FOR WATER BY-PASS HOSE NO.10) |
| 16294 | Hose, Water By-pass, NO.11 |
| 16294A | Clip(FOR WATER BY-PASS HOSE NO.11) |
| 16295 | Hose, Water By-pass, NO.7 |
| 16296 | Hose, Water By-pass, NO.8 |
| 16297 | Hose, Water By-pass, NO.9 |
| 16297A | Clip(FOR WATER BY-PASS HOSE NO.9) |
| 16299A | Hose, Water By-pass, NO.13 |
| 16299B | Clip(FOR WATER BY-PASS HOSE NO.13) |
| 1629A | Hose, Water By-pass, NO.14 |
| 1629AA | Clip(FOR WATER BY-PASS HOSE NO.14) |
| 1629B | Hose, Water By-pass, NO.15 |
| 1629BA | Clip(FOR WATER BY-PASS HOSE NO.15) |
| 162A0 | Hose Assy, Water By-pass, NO.4 |
| 162A0A | Clip(FOR WATER BY-PASS HOSE ASSY NO.4) |
| 162A2 | Gasket, Turbo Water Pipe, RH |
| 162A3 | Gasket, Turbo Water Pipe, LH |
| 16322 | Pipe, Water Inlet |
| 16326 | Gasket, Water Inlet Housing, NO.2 |
| 16332 | Pipe, Water Outlet, NO.1 |
| 16335B | Pipe, Water Outlet, NO.2 |
| 16345 | Gasket, Water Outlet Pipe |
| 16355E | Joint, Water By-pass(FOR WATER OUTLET PIPE) |
| 16361 | Fan |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16400Q | Cock Assy, Drain |
| 16407A | Cock Sub-assy, Radiator Drain |
| 16417 | Cock |
| 16418 | Packing |
| 16453A | Plate, Radiator Side Support, RH |
| 16454A | Plate, Radiator Side Support, LH |
| 16455 | Bolt, Radiator Side Support Plate |
| 16470B | Clamp OR Clip(FOR RADIATOR RESERVE TANK HOSE) |
| 16475D | Cap, Reserve Tank |
| 164A2 | Tank, Reserve Sealed W/O Cap |
| 16515A | Pipe, Intercooler Cooling Water, NO.1 |
| 16547 | Bush, Radiator Support, NO.1 |
| 16549A | Collar, Radiator Support, NO.1 |
| 16550 | Radiator Assy, Intercooler Cooling |
| 16550B | Radiator Assy, Intercooler Cooling, NO.2 |
| 16551C | Hose, Intercooler Cooling Water, NO.1 |
| 16551D | Clamp OR Clip(FOR INTERCOOLER COOLING WATER HOSE NO.1) |
| 16552C | Hose, Intercooler Cooling Water, NO.2 |
| 16552D | Clamp OR Clip(FOR INTERCOOLER COOLING WATER HOSE NO.2) |
| 16561 | Seal, Radiator TO Support, NO.1 |
| 16570A | Bracket Assy, Water Hose Clamp |
| 16571C | Hose, Radiator, NO.1 |
| 16571D | Clip, Radiator Hose, NO.1 |
| 16572D | Hose, Radiator, NO.2 |
| 16572E | Clip, Radiator Hose, NO.2 |
| 16575C | Bracket, Water Hose Clamp, NO.1 |
| 16581 | Clamp, Hose(FOR WATER HOSE) |
| 16581W | Clamp, Hose(FOR WATER HOSE) |
| 16582 | Bracket, Radiator, NO.1 |
| 16583 | Bracket, Radiator, NO.2 |
| 16681 | Plate, Radiator Upper Air Guide |
| 16711 | Shroud, Fan |
| 16891 | Connector, Turbo Water, NO.1 |
| 16892C | Connector, Turbo Water, NO.2 |
| 82H21F | Cover, Connector |
| 87265D | Connector, Heater Water Hose |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
