Toyota Lexus GX550
2024-05 → present · chassis VJA252 · catalogue 782120 · Japan
Supported model
Data version 2024-05

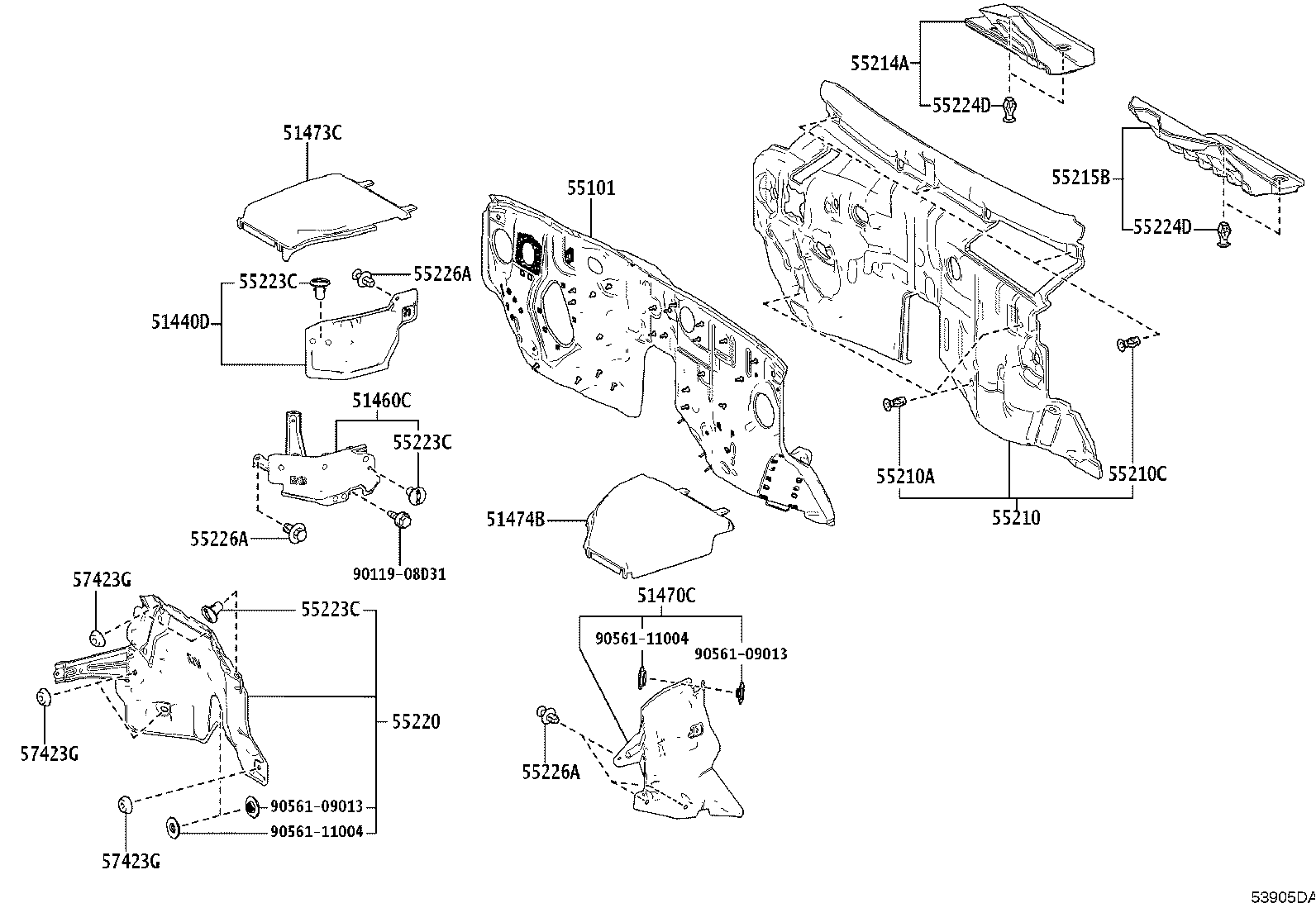

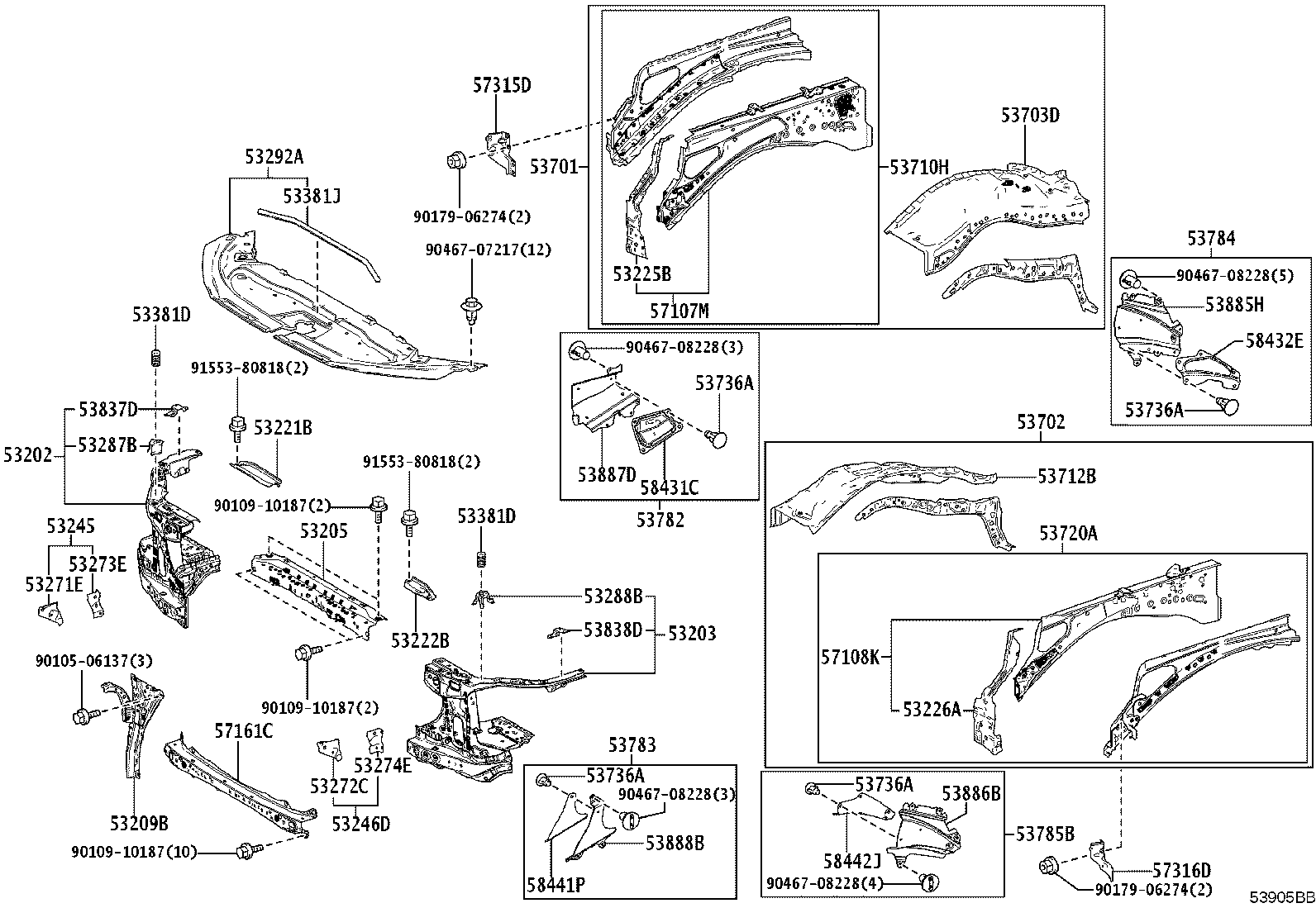

Front Fender Apron & Dash Panel
75 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16561C | Seal, Radiator TO Support, NO.1 |
| 16561H | Clip, Radiator TO Support Seal |
| 16592A | Guide, Radiator Air, NO.3 |
| 16593B | Guide, Radiator Air, NO.1 RH |
| 16593F | Guide, Radiator Air, NO.1 RH |
| 16595B | Guide, Radiator Air, NO.1 LH |
| 16595F | Guide, Radiator Air, NO.1 LH |
| 165C1C | Duct, Sub-radiator, RH NO.1 |
| 165D1B | Duct, Sub-radiator, LH NO.1 |
| 16691A | Plate, Radiator Side Air Guide, Front RH |
| 16693A | Plate, Radiator Side Air Guide, Rear RH |
| 16695A | Plate, Radiator Side Air Guide, Front LH |
| 16697A | Plate, Radiator Side Air Guide, Rear LH |
| 51440D | Cover Assy, Engine Side Under, RH |
| 51460C | Cover Assy, Engine Side Under, Rear RH |
| 51470C | Cover Assy, Engine Side Under, Rear LH |
| 51473C | Cover, Engine Side, RH |
| 51474B | Cover, Engine Side, LH |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53209B | Brace Sub-assy, Hood Lock Support |
| 53221B | Brace, Radiator Support Apron, RH |
| 53222B | Brace, Radiator Support Apron, LH |
| 53225B | Bracket, Radiator Grille Mounting, NO.3 |
| 53226A | Bracket, Radiator Grille Mounting, NO.4 |
| 53245 | Bracket, Headlamp, RH |
| 53246D | Bracket, Headlamp, LH |
| 53271E | Bracket, Headlamp Mounting, RH |
| 53272C | Bracket, Headlamp Mounting, LH |
| 53273E | Bracket, Front Bumper Arm Mounting, RH |
| 53274E | Bracket, Front Bumper Arm Mounting, LH |
| 53286G | Clip, Radiator Side Air Seal |
| 53287B | Extension, Radiator Support, RH |
| 53288B | Extension, Radiator Support, LH |
| 53292A | Seal, Radiator Support, Upper |
| 53381D | Bumper, Hood TO Front Shroud |
| 53381J | Seal, Hood TO Radiator Support |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53703D | Apron Sub-assy, Front Fender, NO.2 RH |
| 53710H | Apron Assy, Front Fender, RH |
| 53712B | Apron, Front Fender, Front LH |
| 53720A | Apron Assy, Front Fender, LH |
| 53736A | Clip(FOR FRONT FENDER APRON SEAL) |
| 53782 | Packing, Front Fender Apron Trim, A |
| 53783 | Packing, Front Fender Apron Trim, B |
| 53784 | Packing, Front Fender Apron Trim, C |
| 53785B | Packing, Front Fender Apron Trim, D |
| 53837D | Bracket, Front Side Panel, NO.2 RH |
| 53838D | Bracket, Front Side Panel, NO.2 LH |
| 53885H | Seal, Fender Apron Mudguard, RH |
| 53886B | Seal, Fender Apron Mudguard, LH |
| 53887D | Seal, Front Fender Splash Shield, NO.1 |
| 53888B | Seal, Front Fender Splash Shield, RH NO.2 |
| 55101 | Panel Sub-assy, Dash |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55210C | Clip |
| 55214A | Pad, Dash Panel Insulator, NO.2 |
| 55215B | Pad, Dash Panel Insulator, NO.3 |
| 55220 | Insulator Assy, Dash Panel, NO.2 |
| 55223C | Clip |
| 55224D | Clip, Dash Panel Insulator |
| 55226A | Clip |
| 57107M | Plate Sub-assy, Front Side Member, NO.2 RH |
| 57108K | Plate Sub-assy, Front Side Member, NO.2 LH |
| 57161C | Member, Front Cross |
| 57315D | Outrigger, NO.3 RH |
| 57316D | Outrigger, NO.3 LH |
| 57423G | Clamp, Front Floor |
| 58431C | Silencer, Engine Room Side, Front RH |
| 58432E | Silencer, Engine Room Side, Rear RH |
| 58441P | Silencer, Engine Room Side, Front LH |
| 58442J | Silencer, Enging Room Side, Rear LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
