Toyota Lexus GX550
2024-05 → present · chassis VJA252 · catalogue 782120 · Japan
Supported model
Data version 2024-05
Heating & Air Conditioning - Control & Air Duct
29 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|

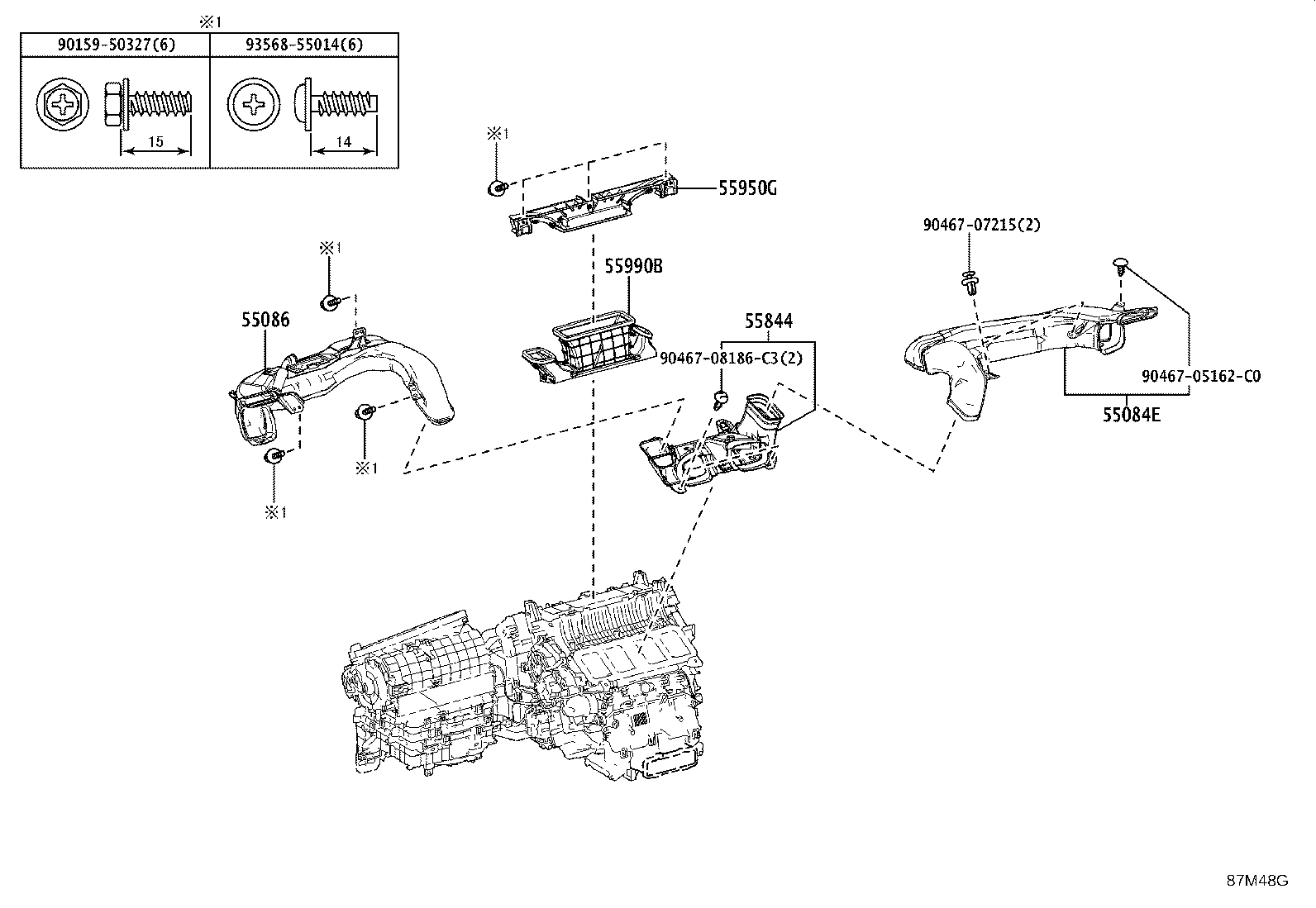

| 55084E | Duct Sub-assy, Heater TO Register, NO.1 |
| 55086 | Duct Sub-assy, Heater TO Register, NO.3 |
| 55844 | Duct, Heater TO Register, NO.2 |
| 55950G | Nozzle Assy, Defroster |
| 55990B | Nozzle Assy, Defroster, Lower |
| 58861B | Duct, Console Box, NO.1 |

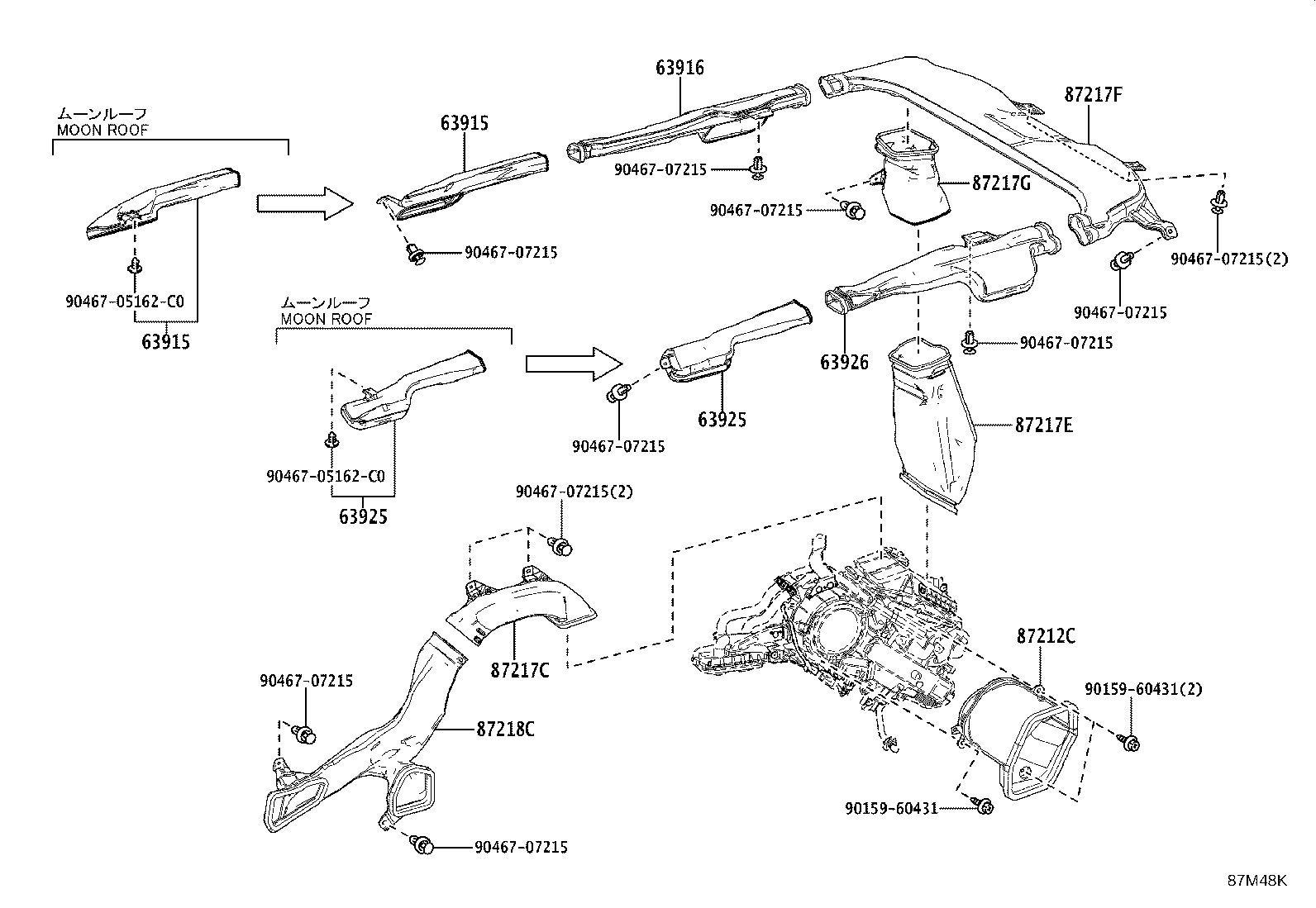

| 63915 | Duct, Cooler, Inner NO.1 RH |
| 63916 | Duct, Cooler, Inner NO.2 RH |
| 63925 | Duct, Cooler, Inner NO.1 LH |
| 63926 | Duct, Cooler, Inner NO.2 LH |
| 84010A | Control & Panel Assy, Integration |
| 87201A | Duct Sub-assy, Air |

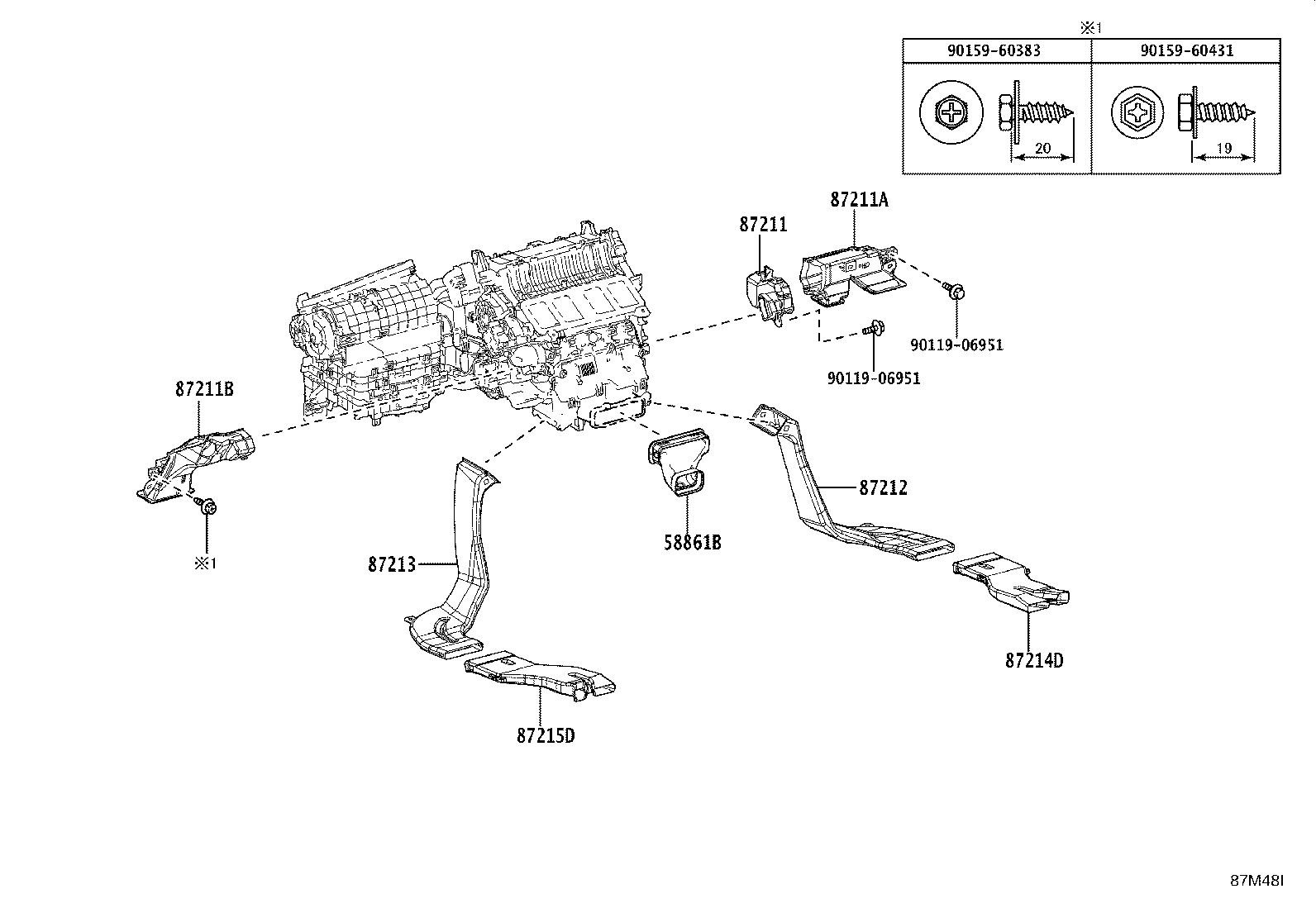

| 87211 | Duct, Air, NO.1 |
| 87211A | Duct, Air, NO.2 |
| 87211B | Duct, Air, NO.3 |
| 87212 | Duct, Air, Rear NO.1 |
| 87212C | Duct, Air, RR |
| 87213 | Duct, Air, Rear NO.2 |
| 87214D | Duct, Air, Rear NO.3 |
| 87215D | Duct, Air, Rear NO.4 |
| 87217C | Duct, Air, Rear NO.5 |
| 87217E | Duct, Air, Rear Side NO.2 |
| 87217F | Duct, Air, Rear Side NO.3 |
| 87217G | Duct, Air, Rear Side NO.4 |
| 87218C | Duct, Air, Rear NO.6 |

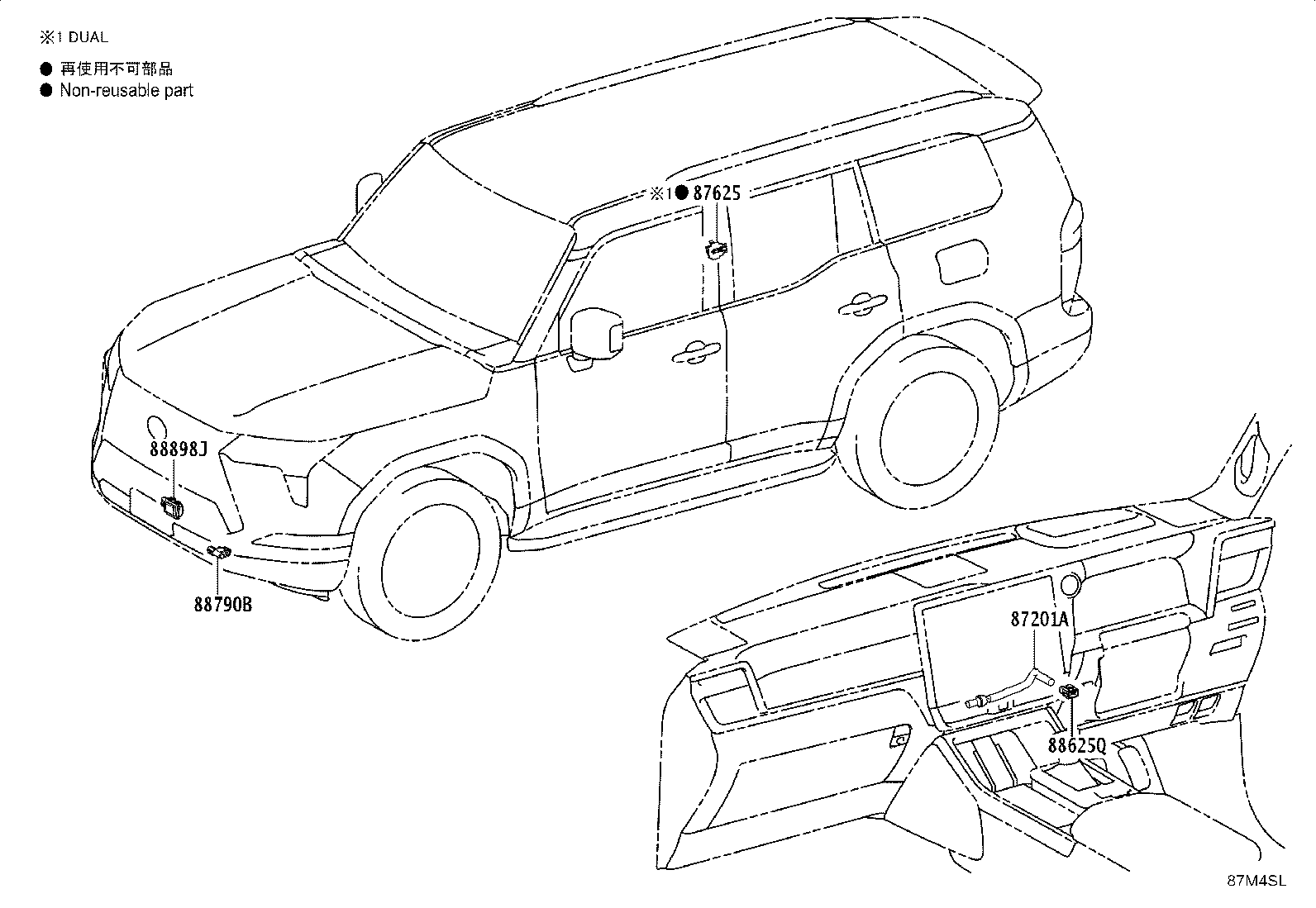

| 87625 | Thermistor Assy |
| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88790B | Thermistor Assy |
| 88898J | Sensor, Smog Ventilation |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
