Toyota Coaster
2017-01 → present · chassis GDB1#,60,70,80,XZB60,70,80 · catalogue 811140 · Japan
Supported model
Data version 2023-05

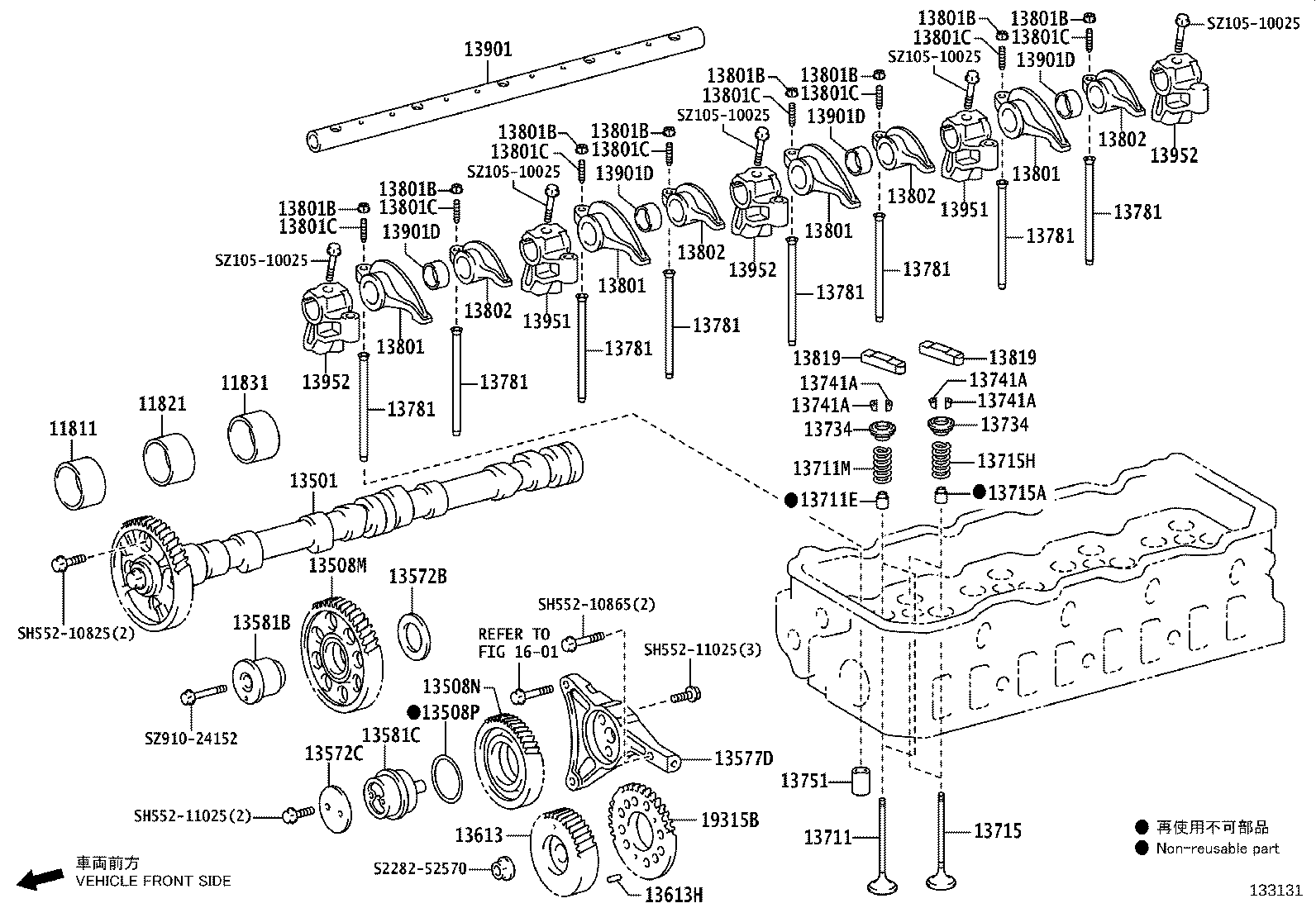

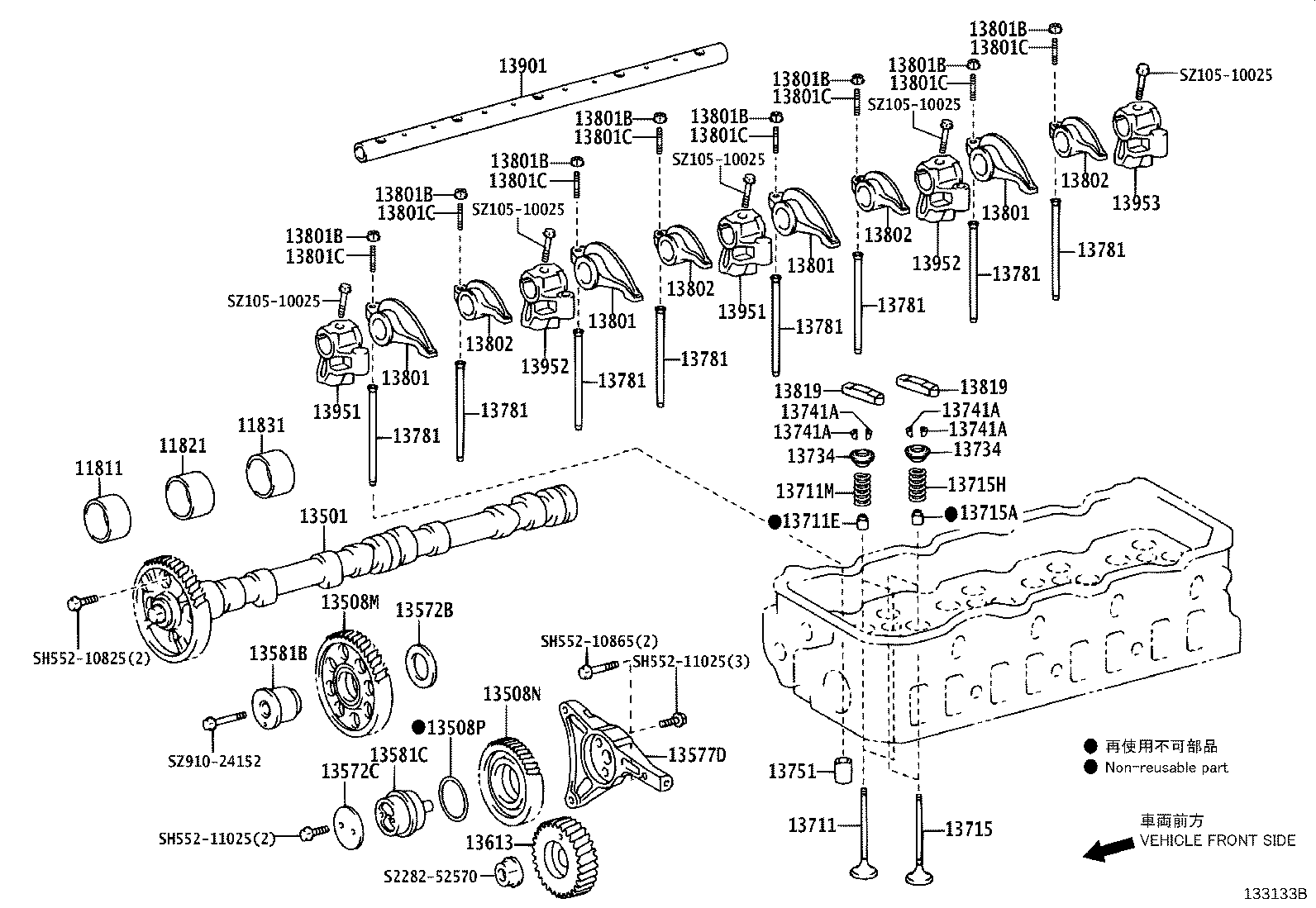

Camshaft & Valve
56 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 11811 | Bearing, Camshaft, NO.1 |
| 11821 | Bearing, Camshaft, NO.2 |
| 11831 | Bearing, Camshaft, NO.3 |
| 13501 | Camshaft Sub-assy |
| 13506 | Chain Sub-assy |
| 13507 | Chain Sub-assy, NO.2 |
| 13508E | Chain Sub-assy, NO.3 |
| 13508M | Gear Sub-assy, Idle, NO.1 |
| 13508N | Gear Sub-assy, Idle, NO.2 |
| 13508P | Ring, O(FOR IDLE GEAR) |
| 13511 | Camshaft |
| 13512 | Camshaft, NO.2 |
| 13516 | Jet, Oil |
| 13523 | Gear OR Sprocket, Camshaft Timing |
| 13540 | Tensioner Assy, Chain, NO.1 |
| 13540C | Gasket(FOR CHAIN TENSIONER) |
| 13550 | Tensioner Assy, Chain, NO.2 |
| 13559 | Slipper, Chain Tensioner |
| 13560A | Tensioner Assy, Chain, NO.3 |
| 13561 | Damper, Chain Vibration, NO.1 |
| 13562 | Damper, Chain Vibration, NO.2 |
| 13566B | Guide, Timing Chain |
| 13572B | Plate, Idle Gear Thrust, NO.1 |
| 13572C | Plate, Idle Gear Thrust, NO.2 |
| 13577D | Plate, Lock |
| 13581B | Shaft, Idle Gear, NO.1 |
| 13581C | Shaft, Idle Gear. NO.2 |
| 13613 | Gear, Injection Pump Drive |
| 13613H | Pin, Straight(FOR INJECTION PUMP DRIVE GEAR) |
| 13613M | Nut(FOR INJECTION PUMP DRIVE GEAR) |
| 13711 | Valve, Intake |
| 13711E | Seal, Intake Valve Stem Oil |
| 13711M | Spring, Compression(FOR INTAKE VALVE) |
| 13715 | Valve, Exhaust |
| 13715A | Seal, Exhaust Valve Stem Oil |
| 13715H | Spring, Compression(FOR EXHAUST VALVE) |
| 13716 | Cap, Valve Stem |
| 13734 | Seat, Valve Spring |
| 13741 | Retainer, Valve Spring |
| 13741A | Lock, Valve Spring Retainer |
| 13741B | Retainer, Intake Valve Spring |
| 13741C | Retainer, Exhaust Valve Spring |
| 13750 | Adjuster Assy, Valve Lash |
| 13751 | Lifter, Valve |
| 13781 | Rod, Valve Push |
| 13801 | Arm Sub-assy, Valve Rocker, NO.1 |
| 13801B | Nut, Hexagon(FOR VALVE ADJUSTING) |
| 13801C | Screw, Valve Adjusting |
| 13802 | Arm Sub-assy, Valve Rocker, NO.2 |
| 13819 | Bridge, Valve |
| 13901 | Shaft Sub-assy, Valve Rocker, NO.1 |
| 13901D | Collar(FOR VALVE ROCKER SHAFT) |
| 13951 | Support, Valve Rocker, NO.1 |
| 13952 | Support, Valve Rocker, NO.2 |
| 13953 | Support, Valve Rocker, NO.3 |
| 19315B | Plate, Crank Angle Sensor |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
