Toyota Coaster
2017-01 → present · chassis GDB1#,60,70,80,XZB60,70,80 · catalogue 811140 · Japan
Supported model
Data version 2023-05

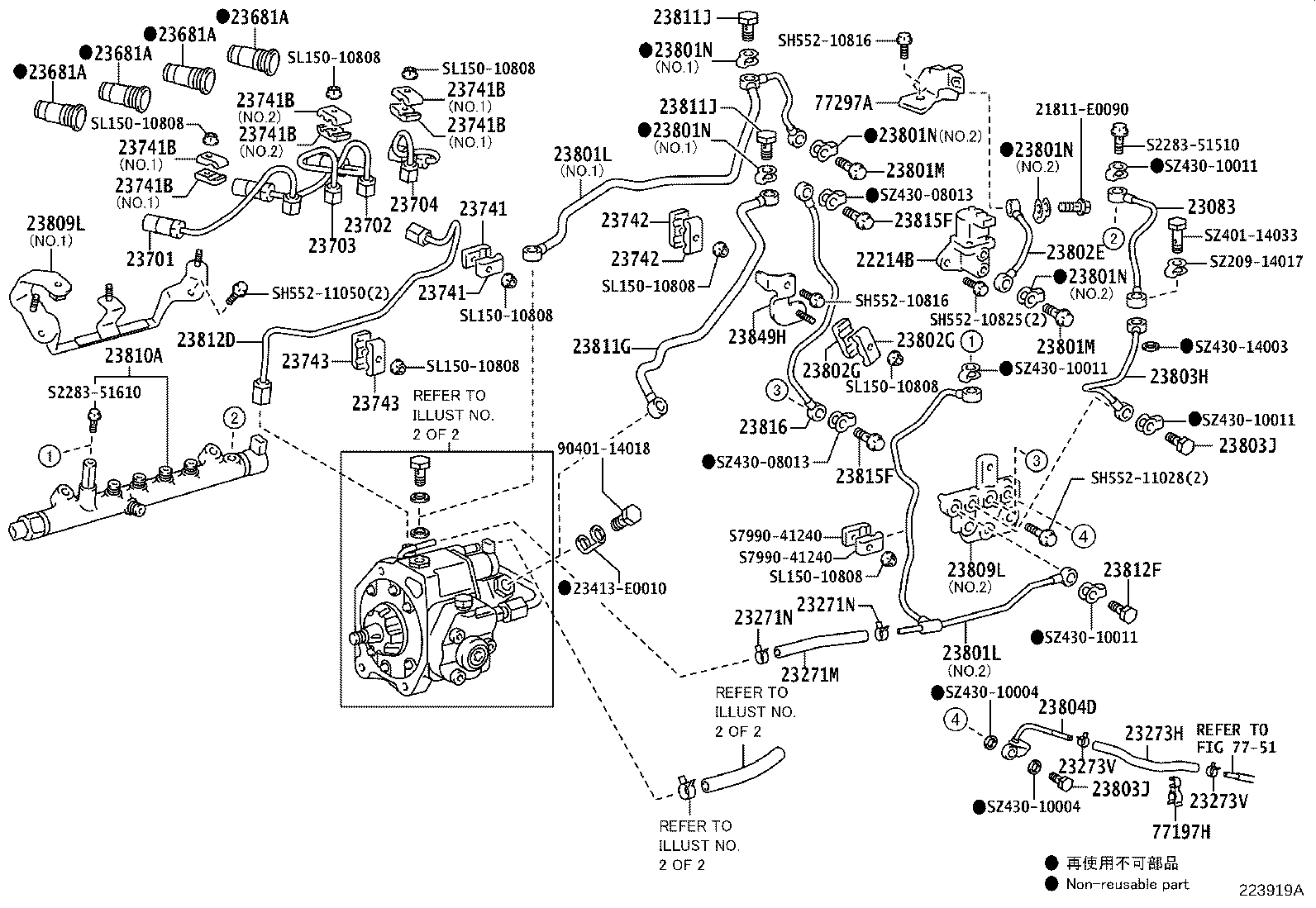

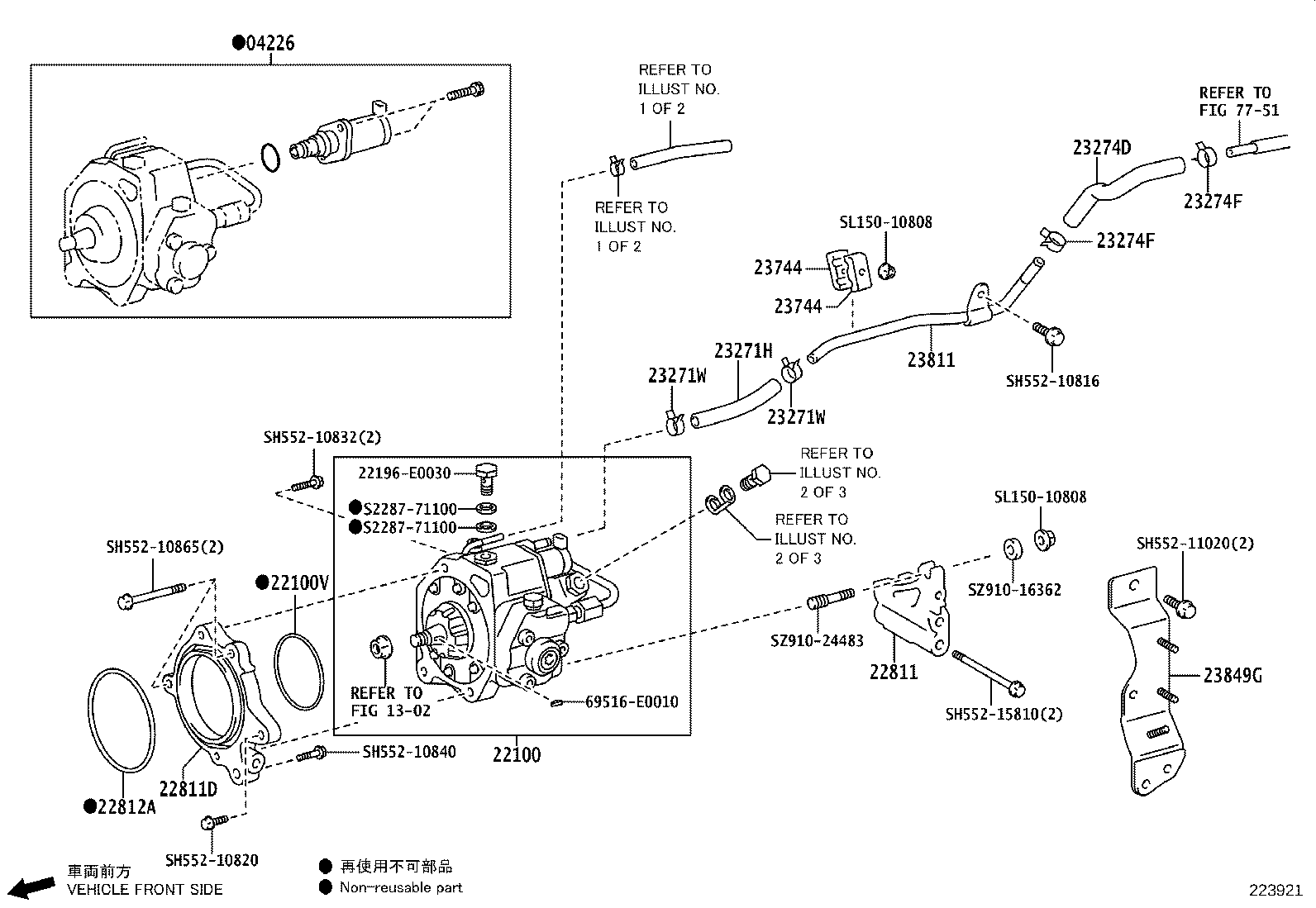

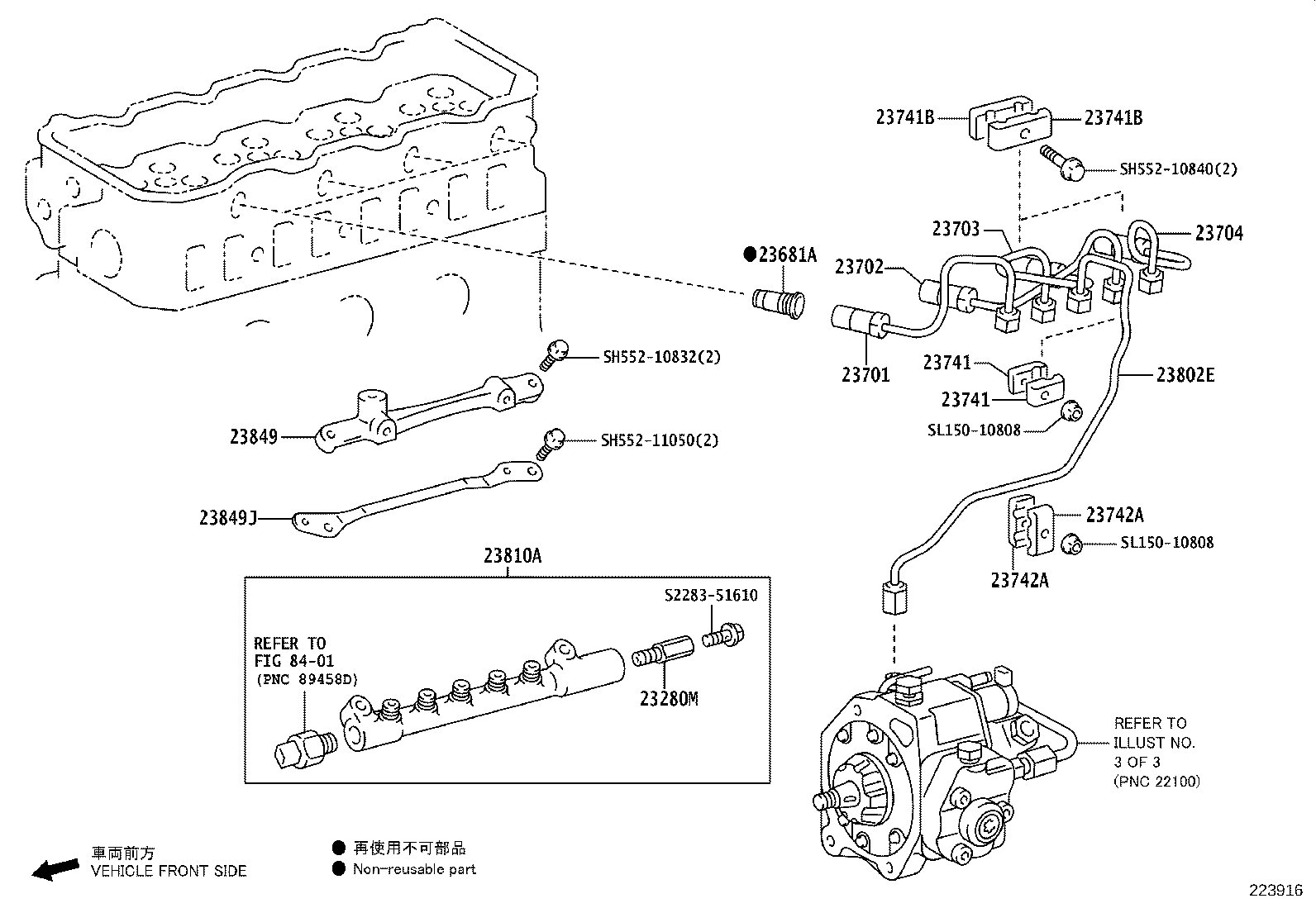

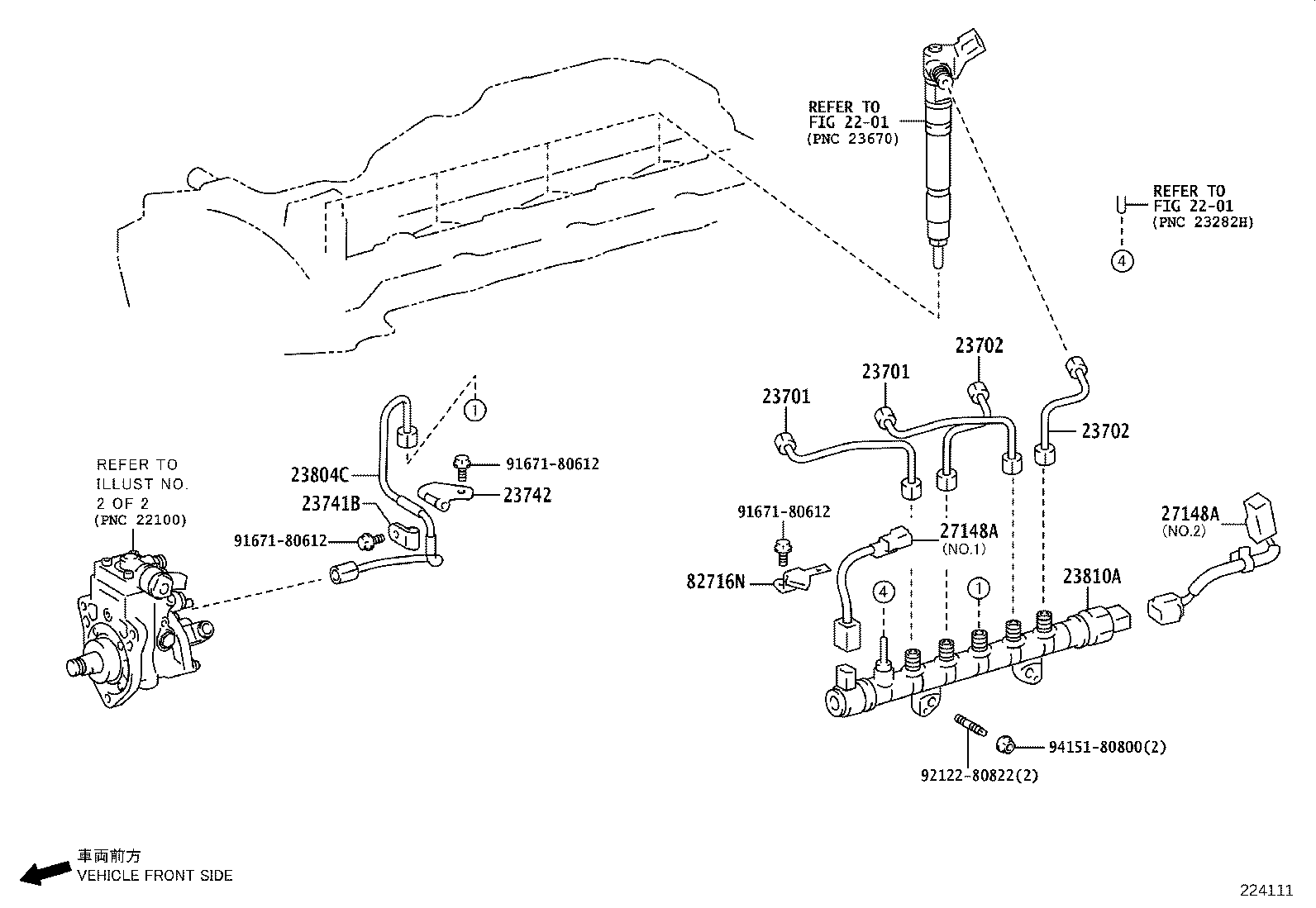

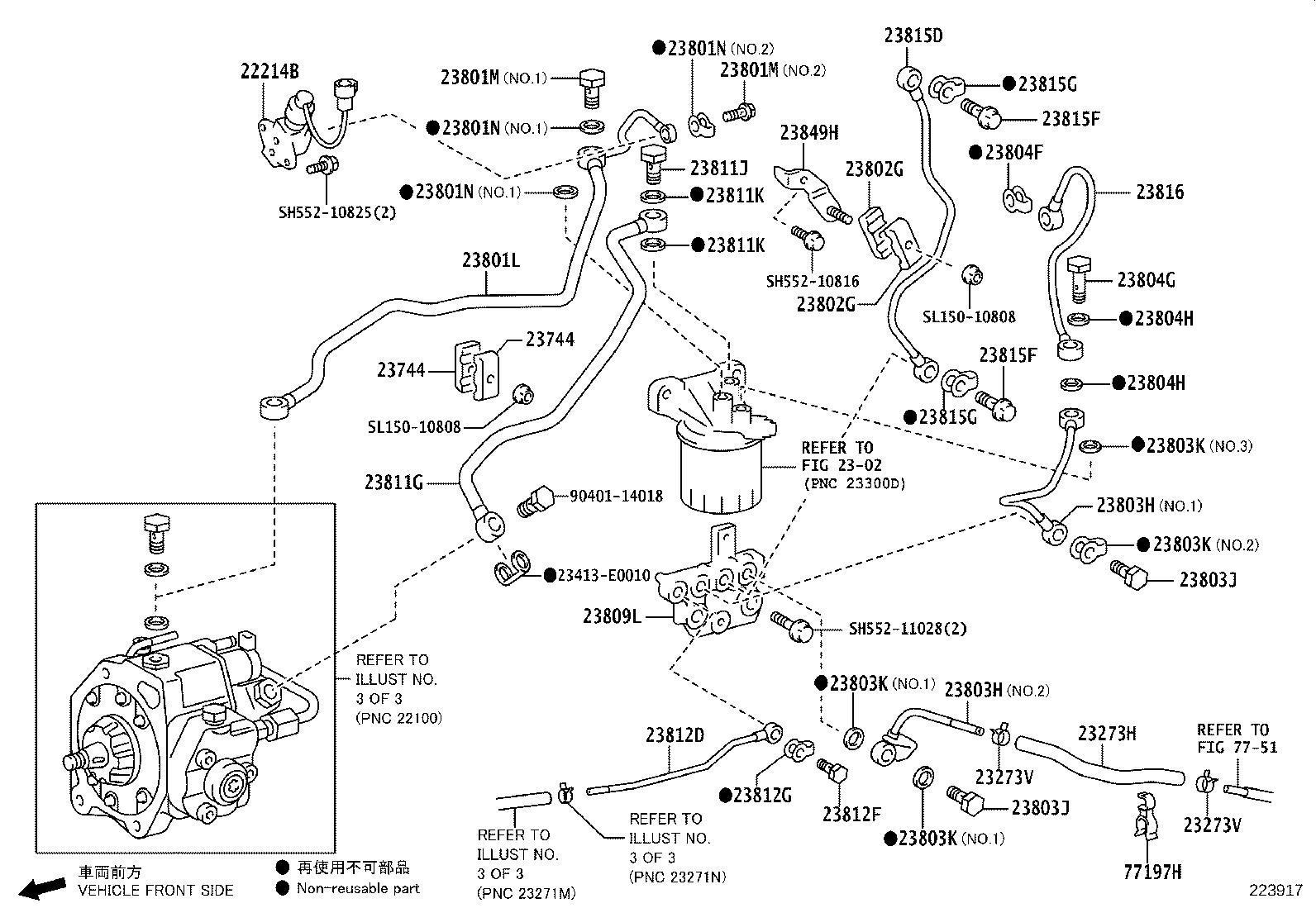

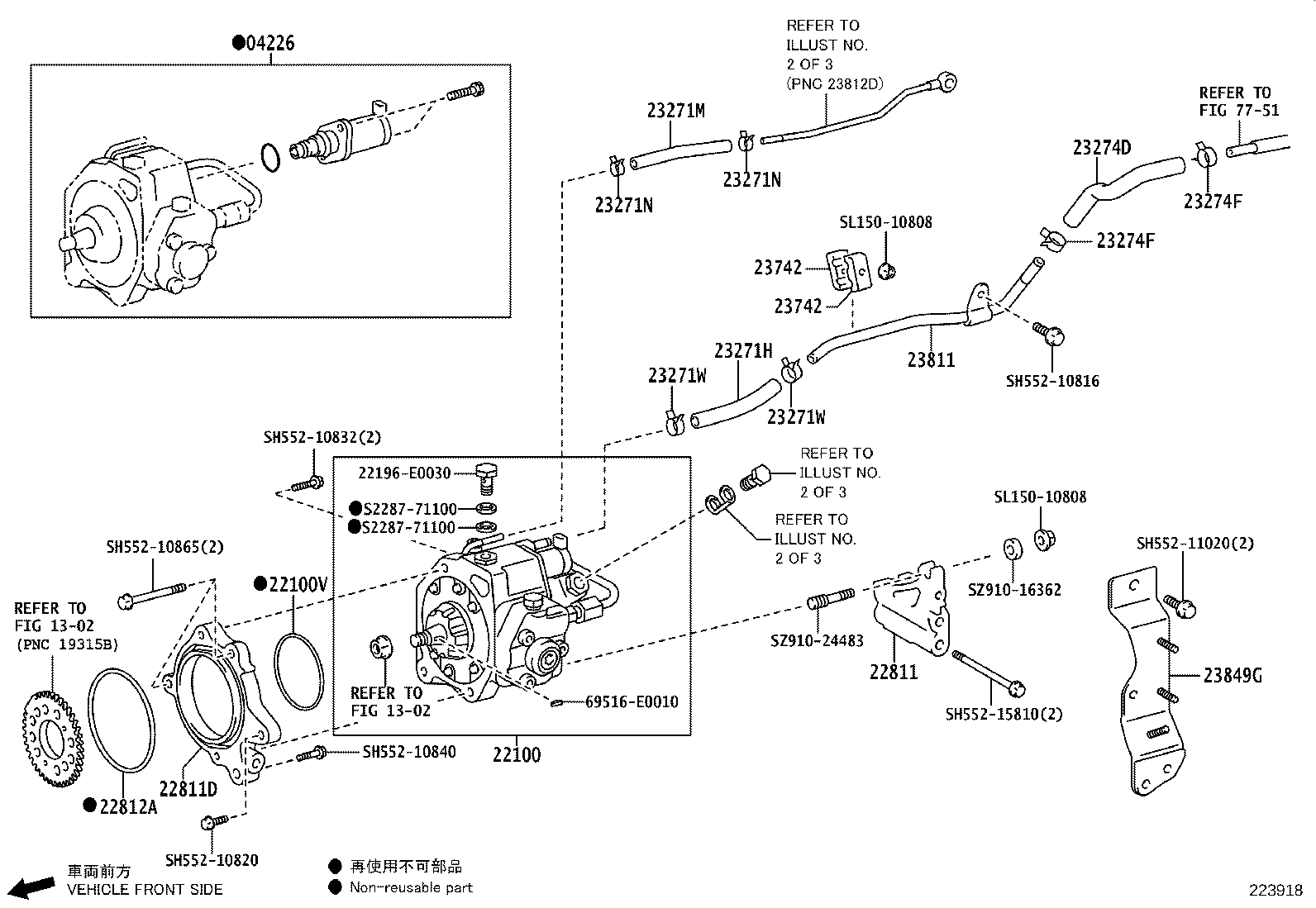

Injection Pump Assembly
70 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 04226 | Valve Kit, Suction Control |
| 22100 | Pump Assy, Injection OR Supply |
| 22100V | Ring, O(FOR INJECTION PUMP) |
| 22214B | Valve Assy, Fuel Addition Cut |
| 22569B | Screw, Supply Pump Hollow |
| 22803 | Cover Sub-assy, Fuel Injection Pump |
| 22811 | Stay, Injection Pump, NO.1 |
| 22811D | Stay, Injection Pump, NO.2 |
| 22812A | Ring, O |
| 22815A | Insulator, Injection Pump |
| 23083 | Pipe Sub-assy, Nozzle Leakage, NO.3 |
| 23243B | Wire, Fuel Pump Motor |
| 23265D | Bracket, Fuel Pump, NO.1 |
| 23271H | Hose, Fuel, NO.1 |
| 23271M | Hose, Fuel |
| 23271N | Clip, Hose |
| 23271W | Clip(FOR FUEL HOSE NO.1) |
| 23273H | Hose, Fuel, NO.2 |
| 23273V | Clip(FOR FUEL HOSE NO.2) |
| 23274D | Hose, Fuel, NO.3 |
| 23274F | Clip(FOR FUEL HOSE NO.3) |
| 23280M | Limitter Assy, Fuel Pressure |
| 23681A | Seal, Nozzle Holder |
| 23701 | Pipe Sub-assy, Injection, NO.1 |
| 23702 | Pipe Sub-assy, Injection, NO.2 |
| 23703 | Pipe Sub-assy, Injection, NO.3 |
| 23704 | Pipe Sub-assy, Injection, NO.4 |
| 23741 | Clamp, Injection Pipe, NO.1 |
| 23741B | Clamp, Injection Pipe |
| 23742 | Clamp, Injection Pipe, NO.2 |
| 23742A | Clamp, Injection Pipe, NO.3 |
| 23743 | Clamp, Injection Pipe, NO.3 |
| 23744 | Clamp, Injection Pipe, NO.4 |
| 23801L | Pipe Sub-assy, Fuel(FOR FUEL FILTER TO INJECTION PUMP) |
| 23801M | Bolt, Union |
| 23801N | Gasket |
| 23802E | Pipe Sub-assy, Fuel |
| 23802G | Clip |
| 23803H | Pipe Sub-assy, Fuel Return |
| 23803J | Bolt, Union(FOR FUEL RETURN PIPE) |
| 23803K | Gasket(FOR FUEL RETURN PIPE) |
| 23804C | Pipe Sub-assy, Fuel Inlet |
| 23804D | Pipe Sub-assy, Fuel, NO.4 |
| 23804F | Gasket(FOR FUEL PIPE NO.4) |
| 23804G | Bolt, Union(FOR FUEL PIPE NO.4) |
| 23804H | Gasket(FOR FUEL PIPE) |
| 23809L | Support Sub-assy, Fuel Pipe |
| 23810A | Rail Assy, Common |
| 23811 | Pipe, Fuel(FOR FUEL FILTER TO INJECTION PUMP) |
| 23811G | Pipe, Fuel, NO.1 |
| 23811J | Bolt, Union |
| 23811K | Gasket |
| 23812D | Pipe, Fuel, NO.2 |
| 23812F | Bolt, Union(FOR FUEL PIPE NO.2) |
| 23812G | Gasket(FOR FUEL PIPE NO.2) |
| 23815D | Pipe, Fuel, NO.3 |
| 23815F | Bolt, Union(FOR FUEL PIPE NO.3) |
| 23815G | Gasket(FOR FUEL PIPE NO.3) |
| 23816 | Pipe, Fuel, NO.4 |
| 23841H | Clamp, Fuel Hose |
| 23842C | Clamp, Fuel Pipe, NO.2(FOR INJECTION PUMP) |
| 23849 | Support, Fuel |
| 23849G | Support, Fuel Pipe |
| 23849H | Support, Fuel Pipe |
| 23849J | Support, Fuel Pipe(FOR RAIL ASSY, COMMON) |
| 27148A | Wire, Connecting |
| 77197H | Clamp, Evaporation Vent Tube, NO.2 |
| 77297A | Connector, Fuel Tube |
| 82716M | Bracket, Wiring Harness Clamp, NO.1 |
| 82716N | Bracket, Wiring Harness Clamp, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
