Toyota Coaster
2017-01 → present · chassis GDB1#,60,70,80,XZB60,70,80 · catalogue 811140 · Japan
Supported model
Data version 2023-05
Wiring & Clamp
77 part groups · 11 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|

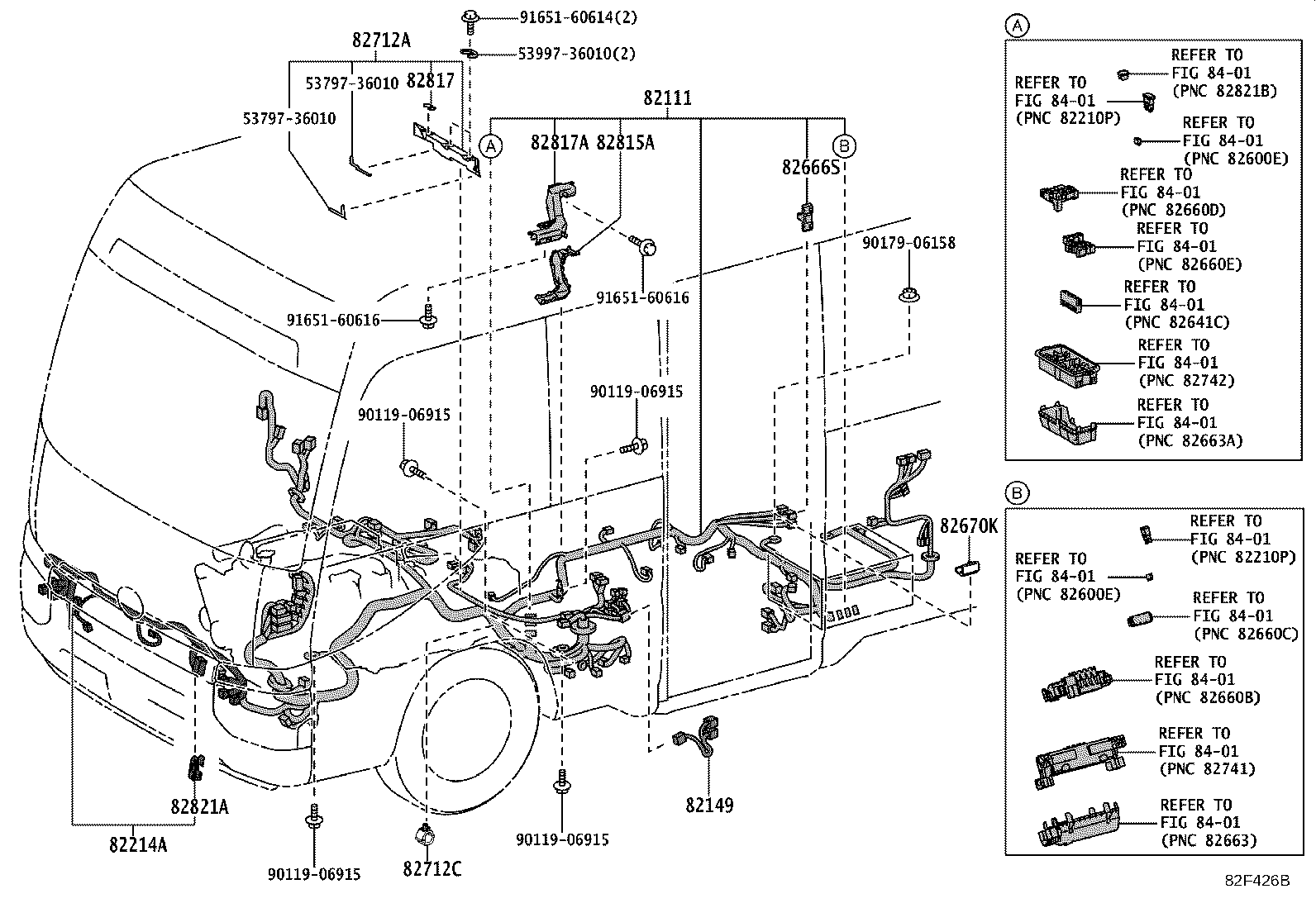

| 82111 | Wire, Engine Room Main |

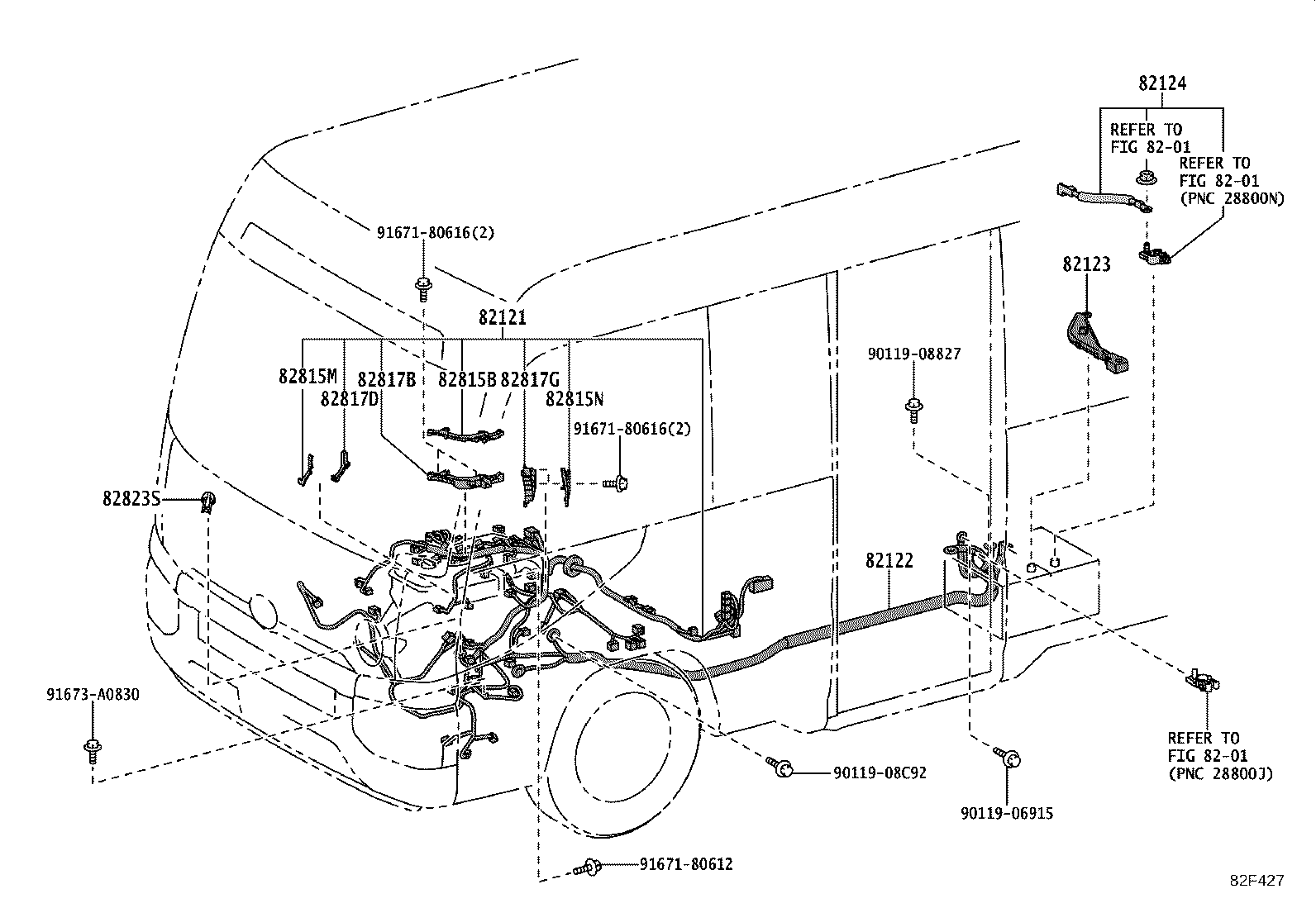

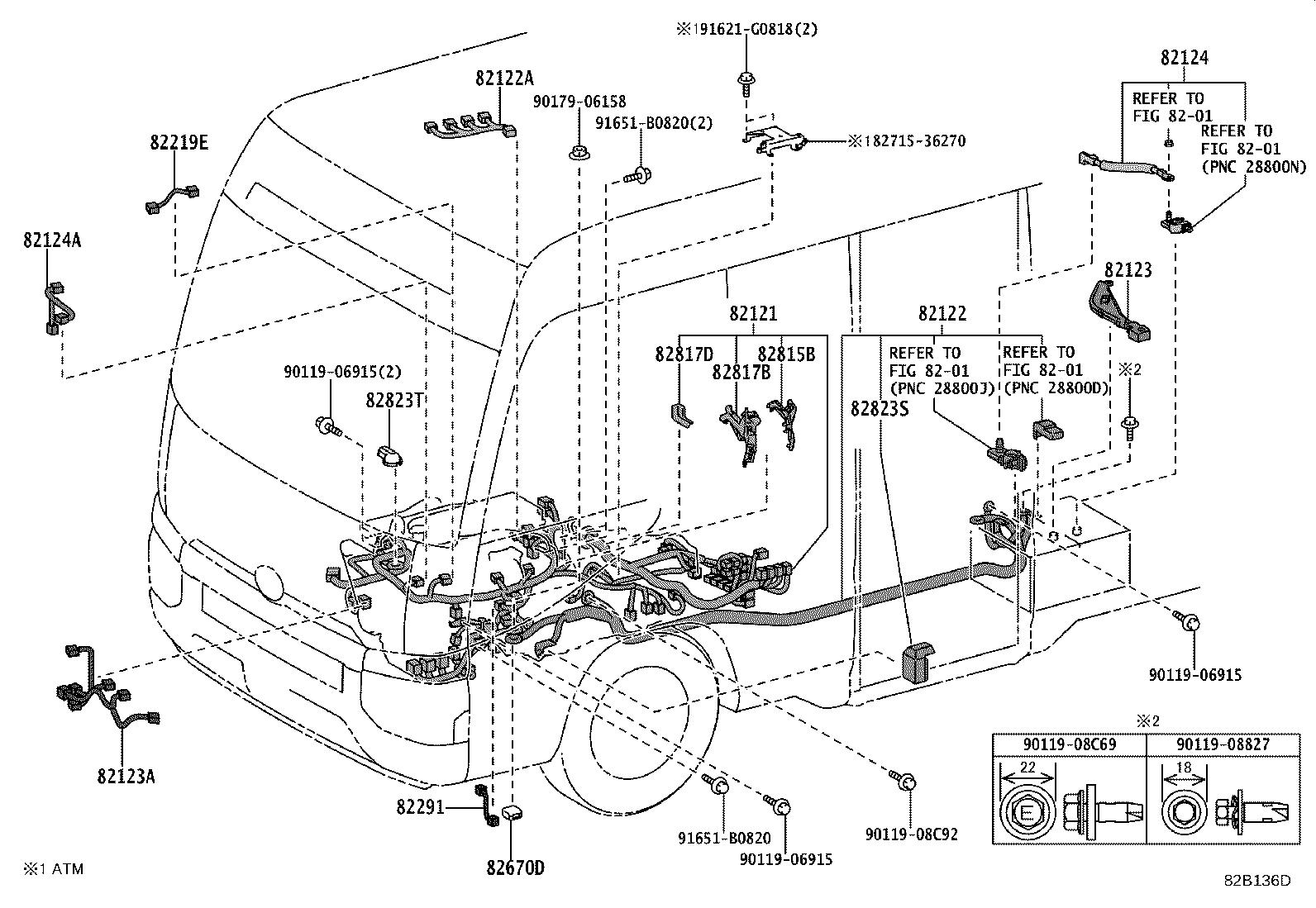

| 82121 | Wire, Engine |
| 82122 | Wire, Engine, NO.2 |
| 82122A | Wire, Engine, NO.2 |
| 82123 | Wire, Engine, NO.3 |
| 82123A | Wire, Engine, NO.3 |
| 82124 | Wire, Engine, NO.4 |
| 82124A | Wire, Engine, NO.5 |
| 82131 | Wire, Cowl |
| 82132 | Wire, Cowl, NO.2 |
| 82133 | Wire, Cowl, NO.3 |
| 82134 | Wire, Cowl, NO.4 |

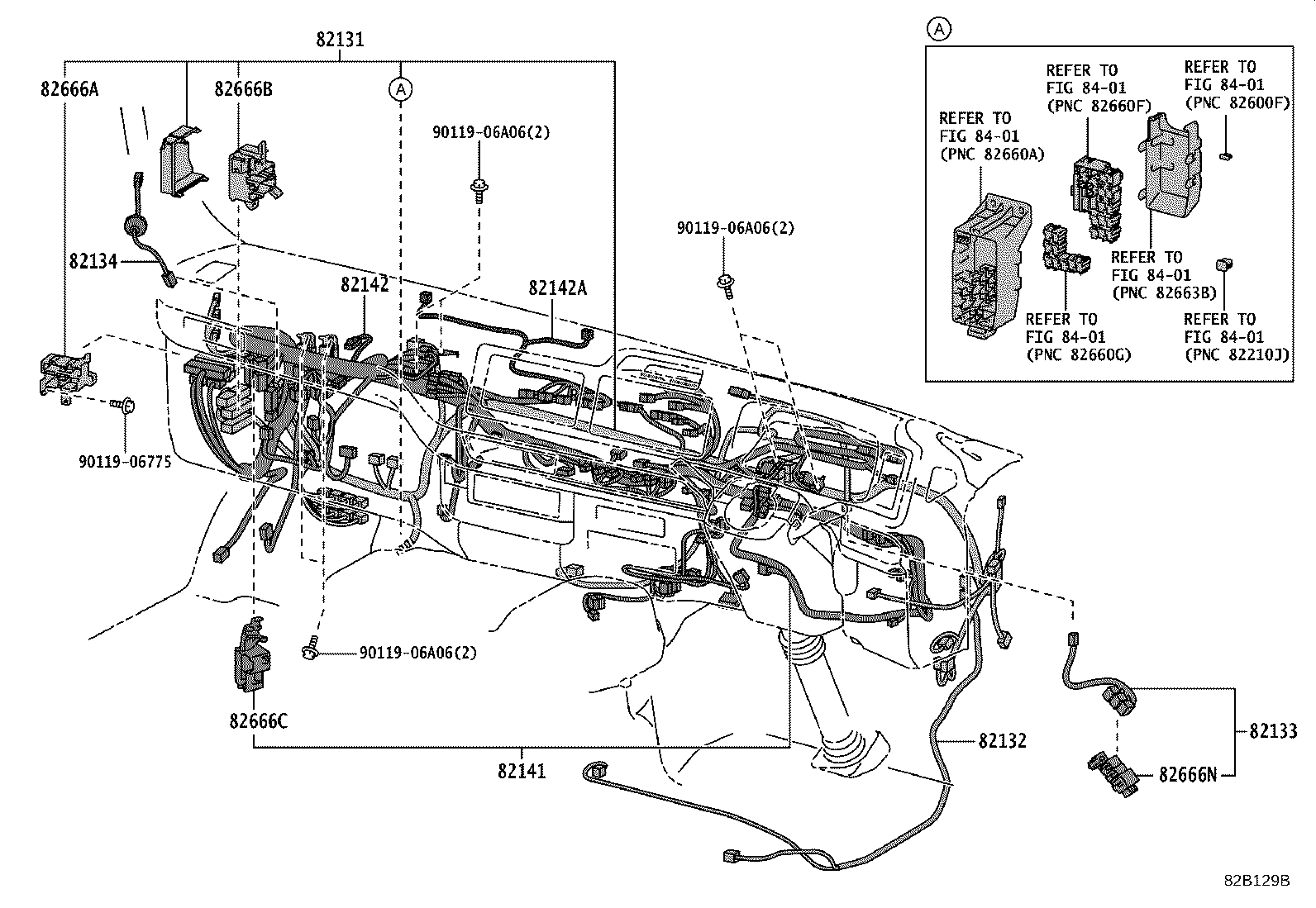

| 82141 | Wire, Instrument Panel |
| 82142 | Wire, Instrument Panel, NO.2 |
| 82142A | Wire, Instrument Panel, NO.2 |
| 82149 | Wire, Pillar, NO.3 |

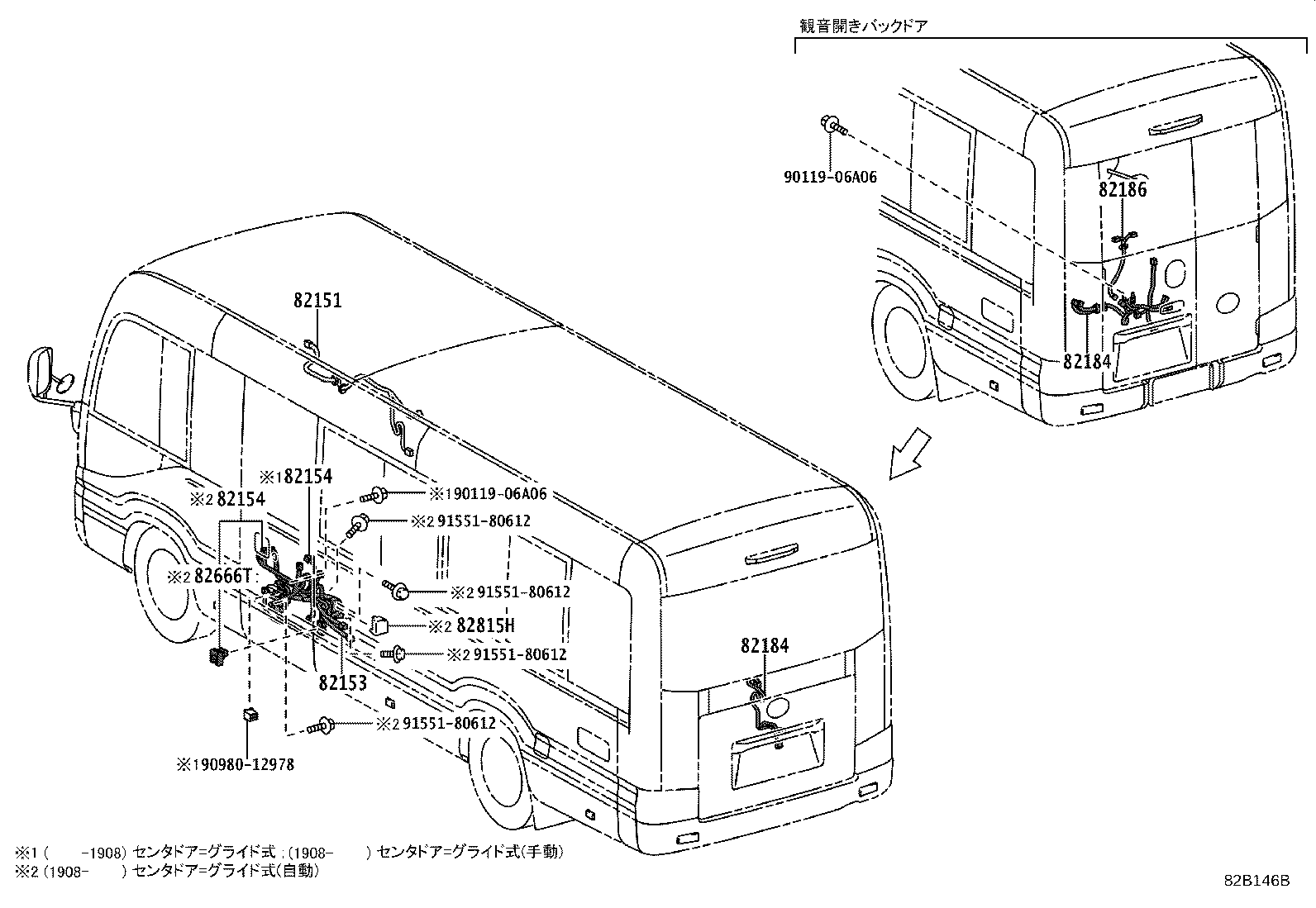

| 82151 | Wire, Front Door, RH |
| 82153 | Wire, Rear Door, NO.1 |
| 82154 | Wire, Rear Door, NO.2 |
| 82161 | Wire, Floor |
| 82163 | Wire, Floor, NO.3 |
| 82163B | Wire, Floor NO.5 |
| 82171 | Wire, Roof, NO.1 |
| 82172 | Wire, Roof, NO.2 |
| 82173 | Wire, Roof, NO.3 |
| 82174 | Wire, Roof, NO.4 |
| 82175 | Wire, Roof, NO.5 |
| 82176 | Wire, Rear Console Box |
| 82181 | Wire, Luggage Room, NO.1 |
| 82182 | Wire, Luggage Room, NO.2 |
| 82184 | Wire, Back Door, NO.1 |
| 82186 | Wire, Rear Window, NO.1 |
| 82213E | Wire, Heater Blower |
| 82214A | Wire, Lamp |
| 82214B | Wire, Lamp, Rear |
| 82219E | Wire, Sensor |
| 82281 | Wire, Gage |
| 82291 | Wiring, TO Solenoid |
| 82376A | Wire, Auto Fan |
| 82666A | Holder, Connector NO.2 |
| 82666B | Holder, Connector NO.3 |
| 82666C | Holder, Connector NO.4 |
| 82666D | Holder, Connector NO.5 |
| 82666E | Holder, Connector NO.6 |
| 82666L | Holder, Connector NO.9 |
| 82666N | Holder, Connector NO.10 |
| 82666P | Holder, Connector NO.11 |
| 82666Q | Holder, Connector NO.12 |
| 82666S | Holder, Connector NO.13 |
| 82666T | Holder, Connector NO.14 |
| 82666V | Holder, Connector NO.15 |
| 82666X | Holder, Connector NO.17 |
| 82670 | Block Assy, Junction, NO.1 |
| 82670D | Block Assy, Junction,NO.2 |
| 82670K | Block Assy, Junction,NO.3 |

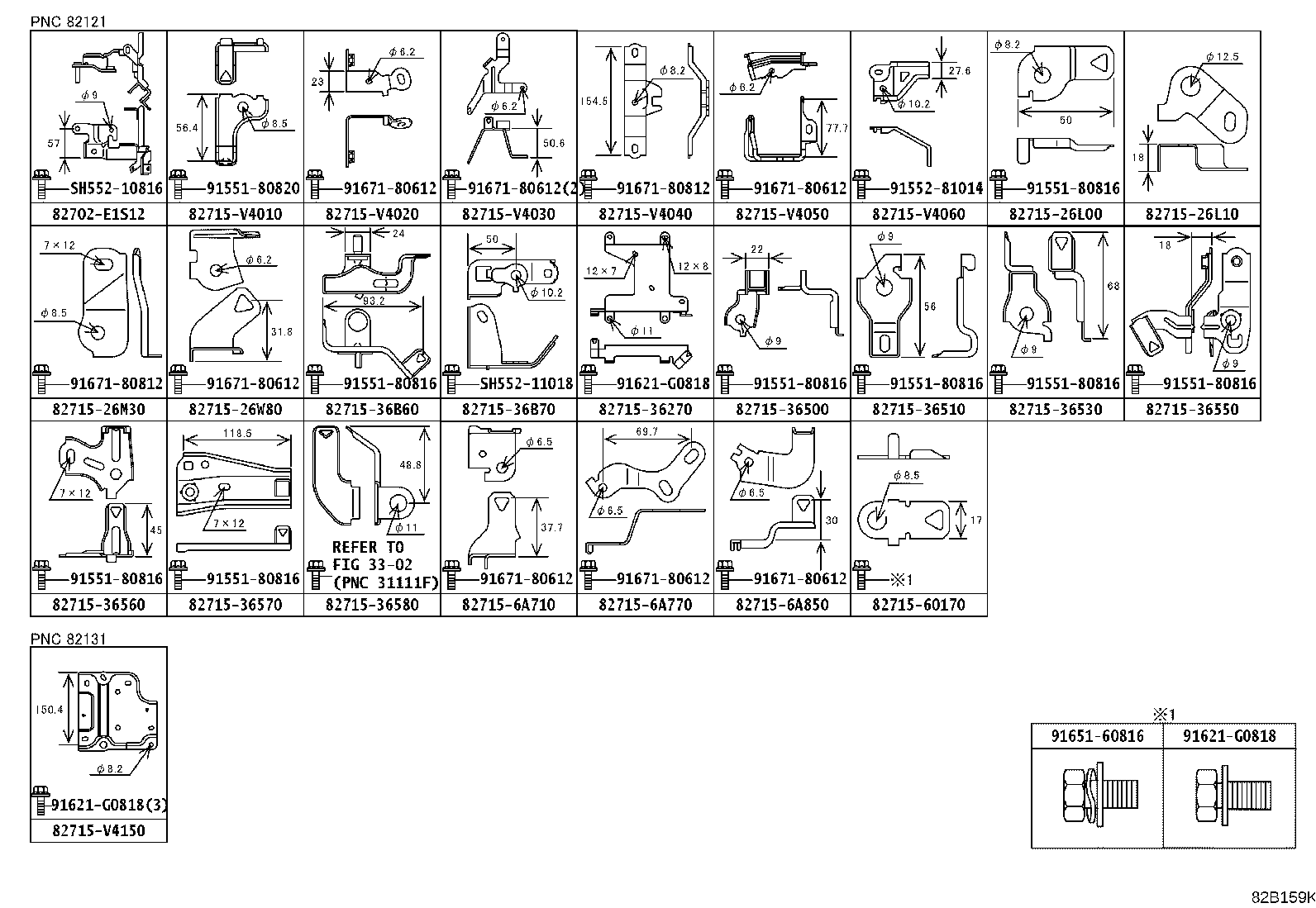

| 82712A | Support, Wiring Harness |
| 82712C | Support, Wiring Harness, NO.1 |
| 82815A | Cover, Wiring Harness Protector |
| 82815B | Cover, Wiring Harness Protector |
| 82815H | Cover, Wiring Harness Protector NO.6 |
| 82815M | Cover, Wiring Harness Protector, NO.10 |
| 82815N | Cover, Wiring Harness Protector, NO.11 |
| 82817 | Protector, Wiring Harness, NO.1 |
| 82817A | Protector, Wiring Harness, NO.2 |
| 82817B | Protector, Wiring Harness, NO.3 |
| 82817D | Protector, Wiring Harness, NO.5 |
| 82817G | Protector, Wiring Harness, NO.8 |
| 82821A | Cover, Connector |
| 82821E | Cover, Connector |
| 82821M | Cover, Connector |
| 82821N | Cover, Connector |
| 82821P | Cover, Connector |
| 82821R | Cover, Connector |
| 82823S | Cap, Starter Terminal |
| 82823T | Cap, Alternator Terminal |
| 82824 | Connector, Wiring Harness |
| 82824A | Connector, Wiring Harness |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
