Toyota Coaster
2017-01 → present · chassis GDB1#,60,70,80,XZB60,70,80 · catalogue 811140 · Japan
Supported model
Data version 2023-05
Switch & Relay & Computer
176 part groups · 18 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 28300 | Relay Assy, Starter |
| 28371C | Relay, Ignition, NO.2 |
| 28371D | Relay, Ignition, NO.3 |
| 28371E | Relay, Ignition, NO.4 |
| 28551 | Controller, Glow Plug |
| 28559 | Bracket, Glow Plug Controller, NO.1 |
| 28559A | Bracket, Glow Plug Controller, NO.2 |
| 28601 | Glow Sub-assy, Plug Relay Set |
| 81980 | Flasher Assy, Turn Signal |
| 82210J | Fusible Link |
| 82210P | Engine Room Fusible Link |
| 82600D | Instrument Panel Fuse |
| 82600E | Engine Room Fuse |
| 82600F | Fuse, Fuse Block |
| 82616 | Puller, Fuse |
| 82641 | Relay, Integration NO.1 |
| 82641C | Relay, Integration NO.2 |

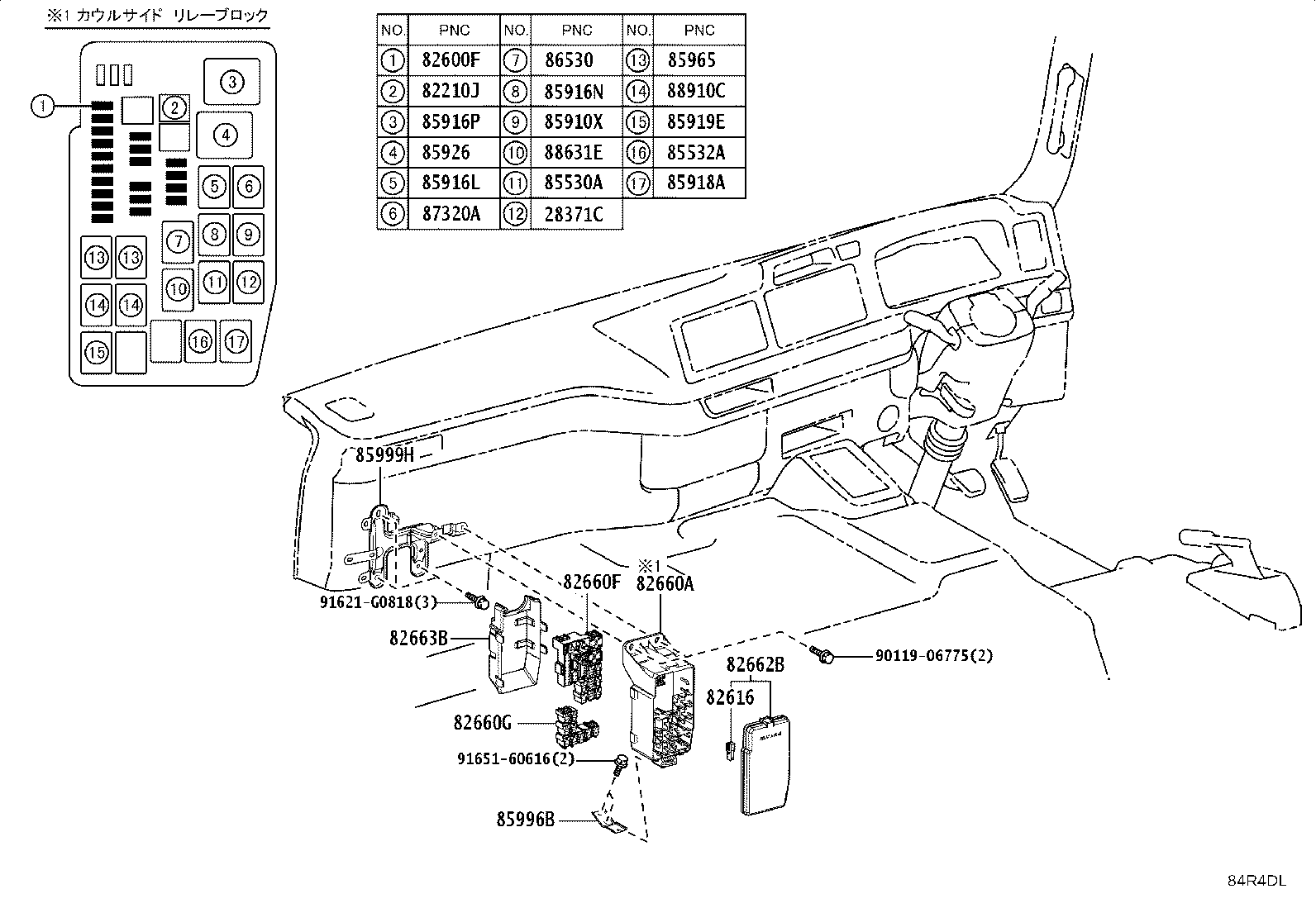

| 82660A | Block Assy, Relay, Cowl Side |
| 82660B | Block Assy, Relay |
| 82660C | Block Assy, Relay |
| 82660D | Block Assy, Relay |
| 82660E | Block Assy, Relay |
| 82660F | Block Assy, Relay |
| 82660G | Block Assy, Relay |
| 82662A | Cover, Relay Block, Upper, NO.1 |
| 82662B | Cover, Relay Block, Upper, NO.2 |
| 82663 | Cover, Relay Block, Lower |
| 82663A | Cover, Relay Block, Lower, NO.2 |
| 82663B | Cover, Relay Block, Lower, NO.3 |
| 82666 | Holder, Connector |
| 82672A | Cover, Junction Block |
| 82672B | Cover, Junction Block |
| 82673A | Bracket, Junction Block, NO.1 |
| 82673B | Bracket, Junction Block, NO.2 |
| 82715 | Bracket,Wiring Harness Clamp |
| 82715X | Bracket, Wiring Harness Clamp, NO.2 |

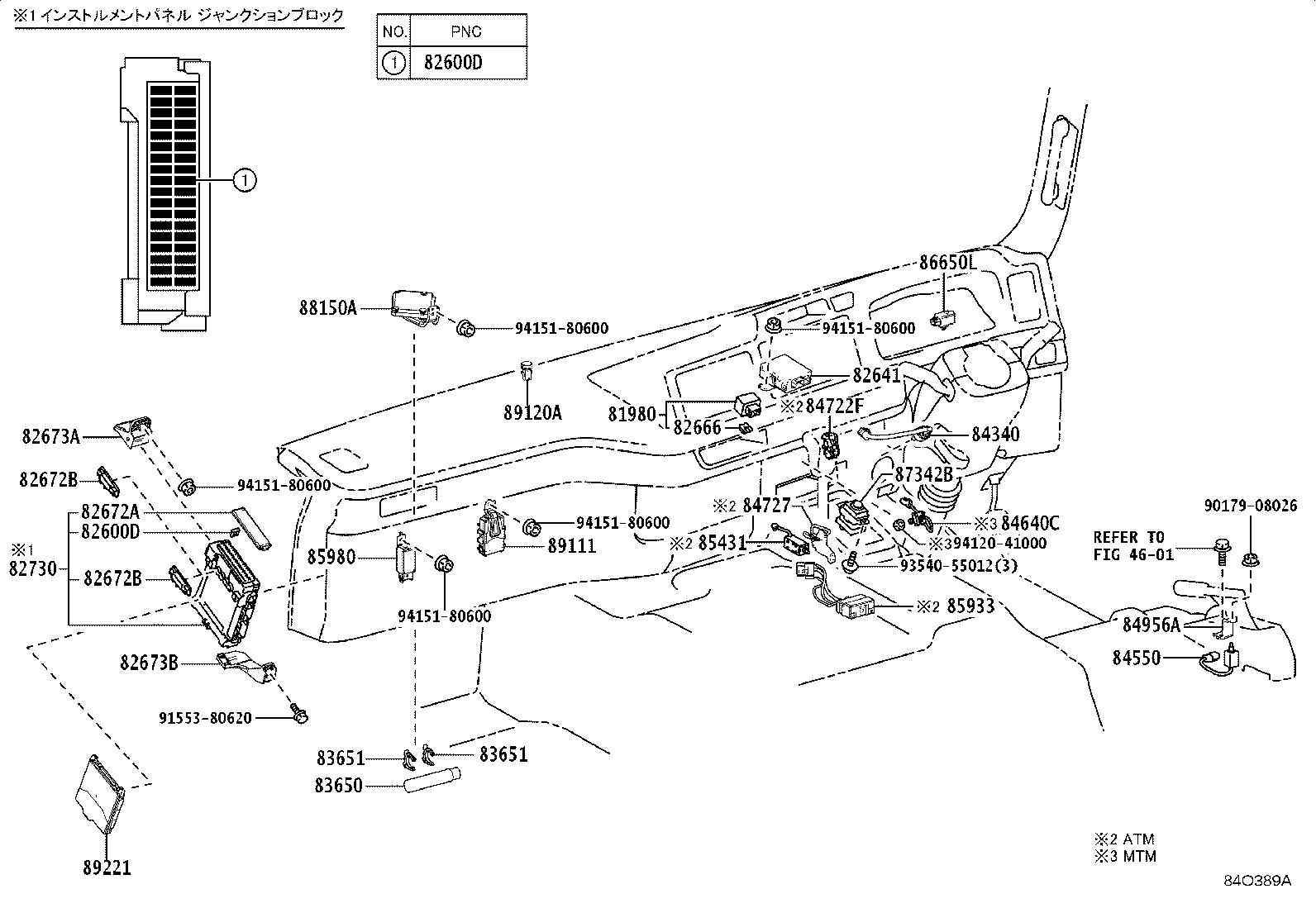

| 82730 | Block Assy, Instrument Panel Junction |
| 82741 | Block, Engine Room Relay |
| 82742 | Block, Engine Room Relay, NO.2 |
| 82821B | Cover, Connector |
| 83320 | Gage Assy, Fuel Sender |

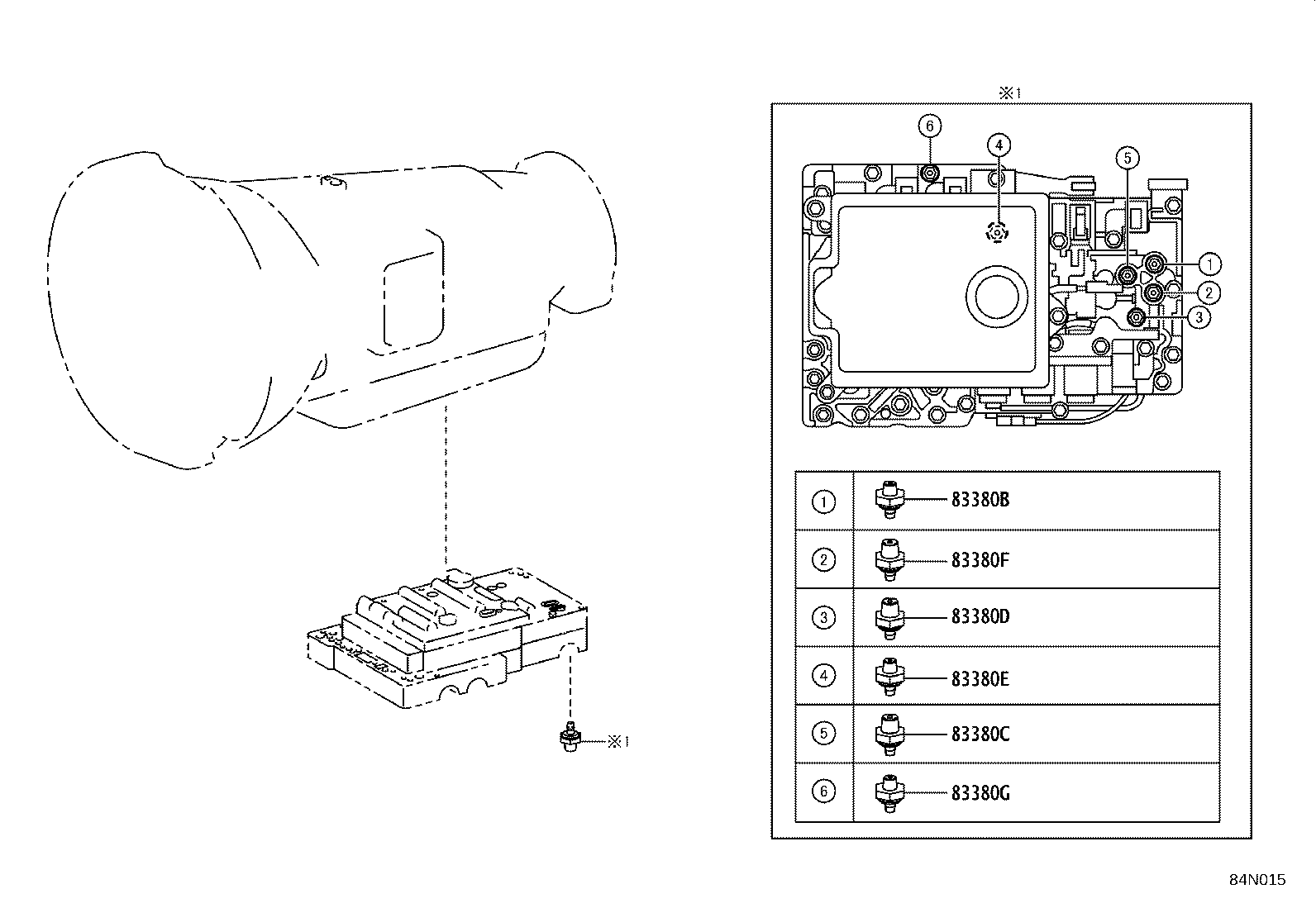

| 83380A | Switch Assy, Pressure |
| 83380B | Switch Assy, Pressure, NO.1 |
| 83380C | Switch Assy, Pressure, NO.2 |
| 83380D | Switch Assy, Pressure, NO.3 |
| 83380E | Switch Assy, Pressure, NO.6 |
| 83380F | Switch Assy, Pressure, NO.7 |
| 83380G | Switch Assy, Pressure, NO.8 |
| 83390 | Switch Assy, Vacuum Warning |

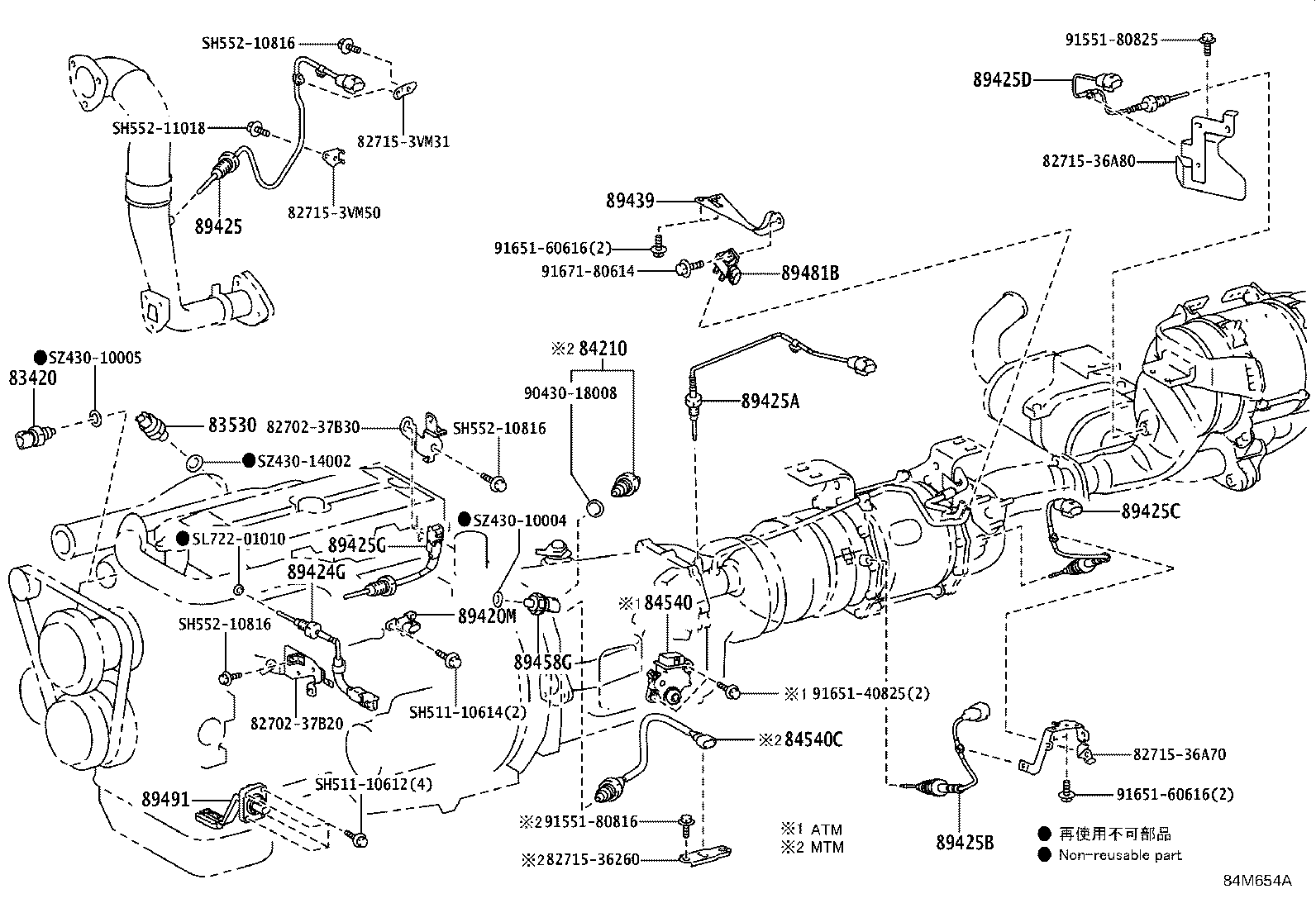

| 83420 | Gage Assy, Water Temperature Sender |
| 83530 | Switch Assy, Oil Pressure (FOR ENGINE) |
| 83650 | Fusee |
| 83651 | Clamp, Fusee |

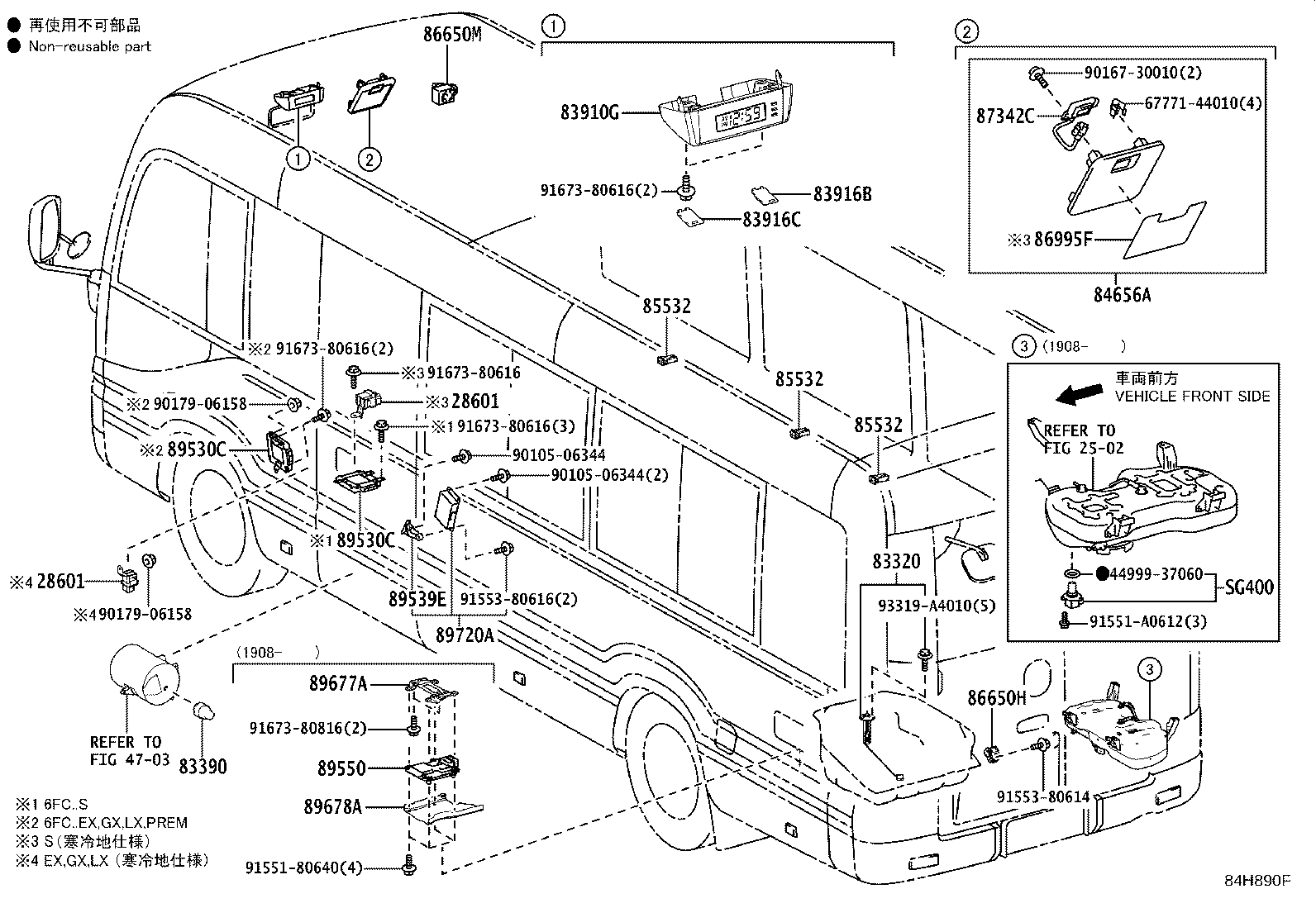

| 83910G | Clock Assy |
| 83916B | Clip, Clock, NO.1 |
| 83916C | Clip, Clock, NO.2 |

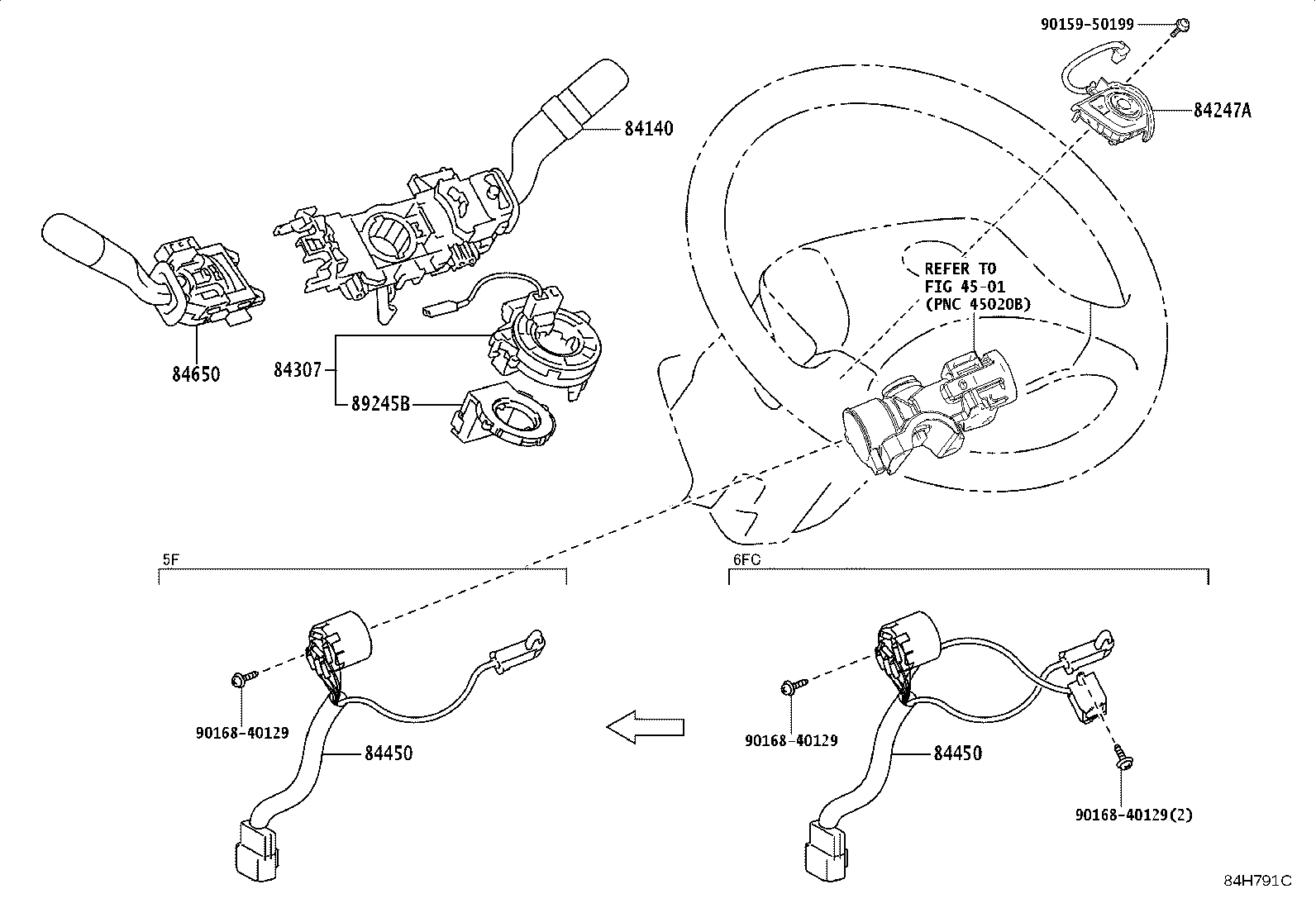

| 84140 | Switch Assy, Headlamp Dimmer |
| 84152 | Switch, Headlamp Leveling |

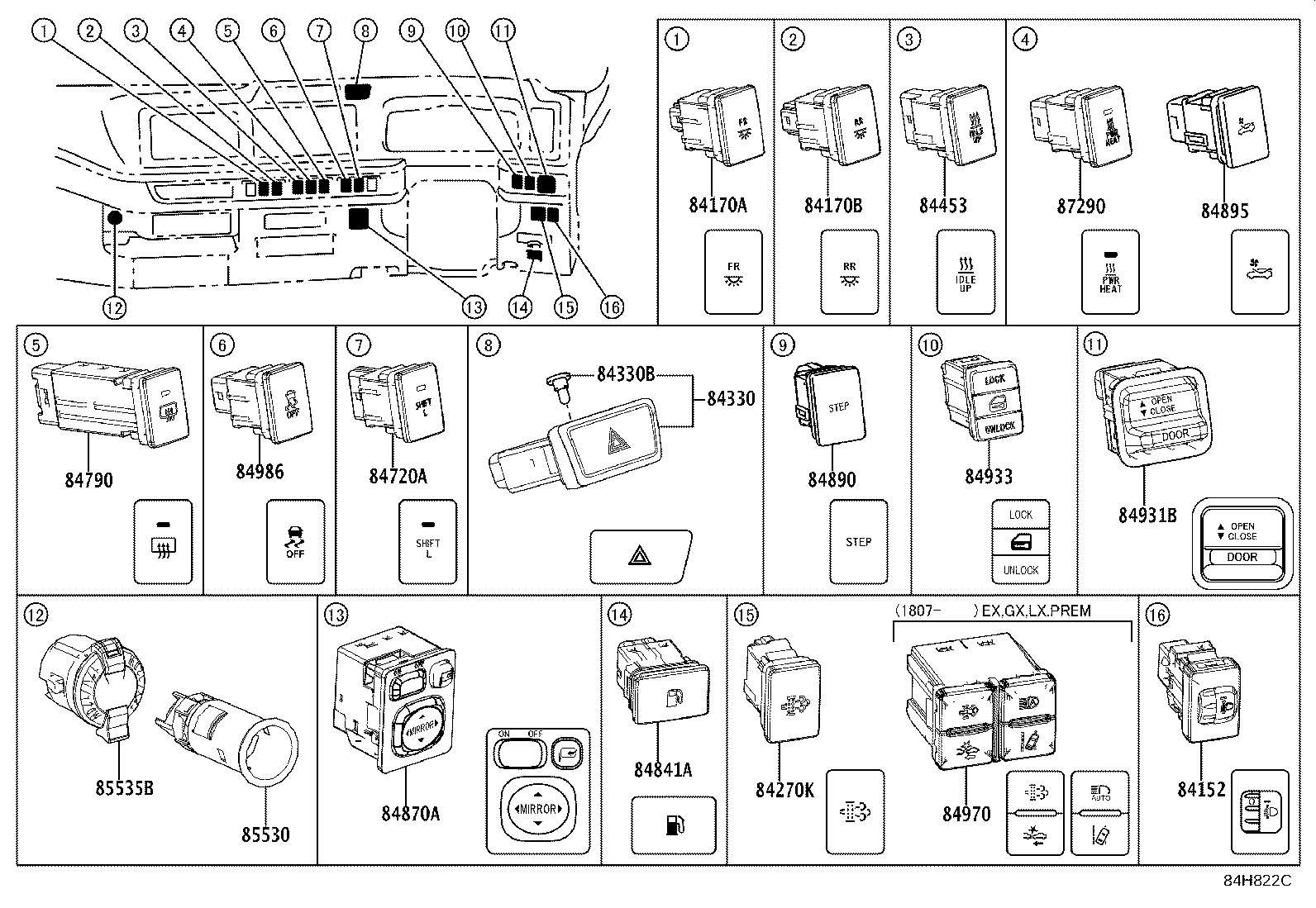

| 84170A | Switch Assy, Room Lamp NO.1 |
| 84170B | Switch Assy, Room Lamp NO.2 |
| 84210 | Switch Assy, Back-up Lamp |
| 84231A | Switch, Courtesy Lamp |
| 84231C | Switch, Courtesy Lamp |
| 84233 | Switch Assy, Courtesy Lamp (FOR FRONT DOOR) |
| 84270K | Switch Assy, Dpr |
| 84307 | Cable Sub-assy, Spiral W/Sensor |
| 84330 | Switch Assy, Hazard Warning Signal |
| 84330B | Bulb, Hazard Warning Signal Switch |
| 84340 | Switch Assy, Stop Lamp |
| 84450 | Switch Assy, Ignition OR Starter |
| 84453 | Switch, Idle UP |
| 84535A | Switch, Door Lock |
| 84535C | Switch, Door Lock, RH |
| 84540 | Switch Assy, Neutral Start |
| 84540C | Switch Assy, Neutral (FOR EXHAUST BRAKE) |
| 84550 | Switch Assy, Parking Brake |
| 84640C | Switch Assy, Exhaust Retarder |
| 84650 | Switch Assy, Windshield Wiper |
| 84656A | Bezel, Switch |
| 84720A | Switch Assy, Pattern Select, NO.1 |
| 84722F | Switch, Transmission Control |
| 84727 | Switch, Shift Lock Control |
| 84790 | Switch Assy, Rear Window Defogger |
| 84841A | Switch, Fuel Lid Opener |
| 84870A | Switch Assy, Outer Mirror |
| 84890 | Switch Assy, Side Auto Step |
| 84895 | Switch, Ventilator |
| 84931B | Switch, Door Control |
| 84933 | Switch, Door Lock Unlock |
| 84956A | Bracket, Hand Brake Signal Switch |
| 84962 | Switch, Power Slide Door Main |
| 84970 | Switch Assy, Combination |
| 84986 | Switch, Vehicle Stability Control |
| 85431 | Solenoid, Shift Lock |
| 85530 | Socket Assy, Power Outlet, NO.1 |
| 85530A | Relay, Power Outlet Socket |
| 85532 | Socket, Usb Charger |
| 85532A | Relay, Usb |
| 85535B | Cover, Power Outlet Socket, NO.1 |
| 85910G | Relay, Heater Pump |
| 85910X | Relay, Heater Mirror |
| 85910Y | Relay, Rear Heater |
| 85911P | Relay, Actuator Power |
| 85912 | Relay, Defogger |
| 85913C | Relay, Heater, NO.1 |
| 85915 | Relay, Main |
| 85915W | Relay, Automatic Door |
| 85916L | Relay, Rear Fog Lamp |
| 85916N | Relay, Taillamp |
| 85916P | Relay, Headlamp |
| 85918A | Relay, Door Control |
| 85919E | Relay, Stop Lamp |
| 85926 | Relay, Headlamp Dimmer |
| 85933 | Computer, Shift Lock Control |
| 85934A | Relay Condenser Fan |
| 85941A | Relay, Rear Windshield Washer |
| 85959A | Holder, Relay |
| 85965 | Relay, Room Lamp Control |
| 85980 | Relay Assy, Door Control |
| 85980J | Relay Assy, Door Lock, NO.1 |
| 85980K | Relay Assy, Door Lock, NO.2 |
| 85996B | Bracket, Relay, NO.2 |
| 85999H | Bracket, Relay |
| 86530 | Relay Assy, Horn |
| 86650H | Buzzer Assy, Back |
| 86650L | Buzzer Assy, Vacuum Warning |
| 86650M | Buzzer Assy, Emergency |
| 86995F | Label, Caution |
| 87120F | Relay, Viscous Heater |
| 87290 | Switch Assy, Heater |
| 87299 | Relay, Heater |
| 87320A | Relay, Power Heater |
| 87342B | Switch, Emergency |
| 87342C | Switch, Emergency, NO.2 |
| 88150A | Computer Assy, Driving Support |
| 88310C | Relay, Air Conditioner Compressor |
| 88625M | Thermistor, Cooler |
| 88630N | Relay Assy, Cooler |
| 88631E | Relay, Airconditioner |
| 88910C | Relay, Boost Ventilator |
| 89111 | Computer, Network Gateway |
| 89120A | Sensor, Automatic Light Control |
| 89221 | Computer, Multiplex Network Body |
| 89420M | Sensor Assy, Air Pressure |
| 89424G | Sensor, Inlet Air Temperature |

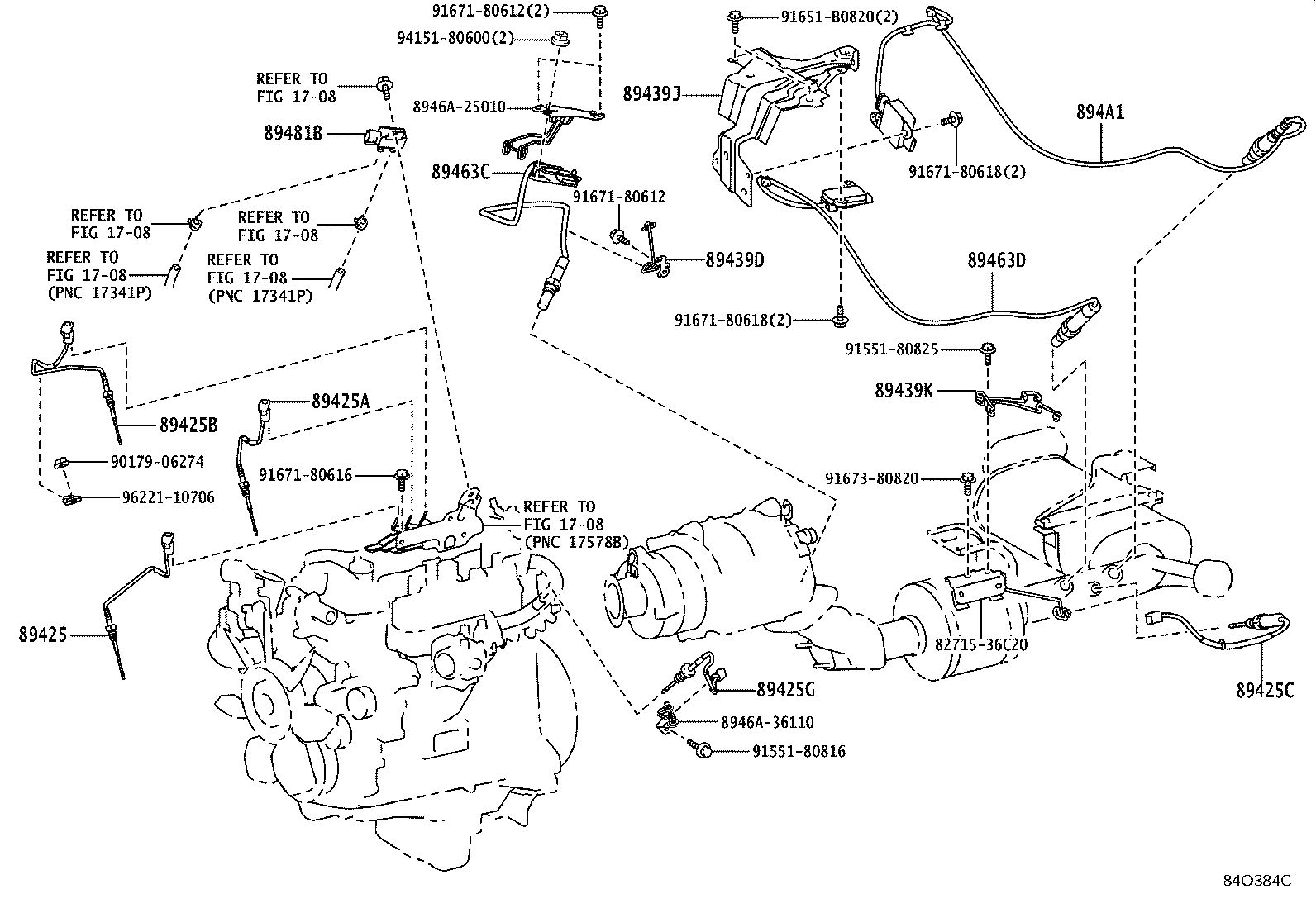

| 89425 | Sensor, Exhaust Gas Temperature |
| 89425A | Sensor, Exhaust Gas Temperature, NO.2 |
| 89425B | Sensor, Exhaust Gas Temperature, NO.3 |
| 89425C | Sensor, Exhaust Gas Temperature, NO.4 |
| 89425D | Sensor, Exhaust Gas Temperature, NO.5 |
| 89425G | Sensor, Egr Gas Temperature |
| 89437 | Cover, Sensor |
| 89439 | Bracket, Sensor |

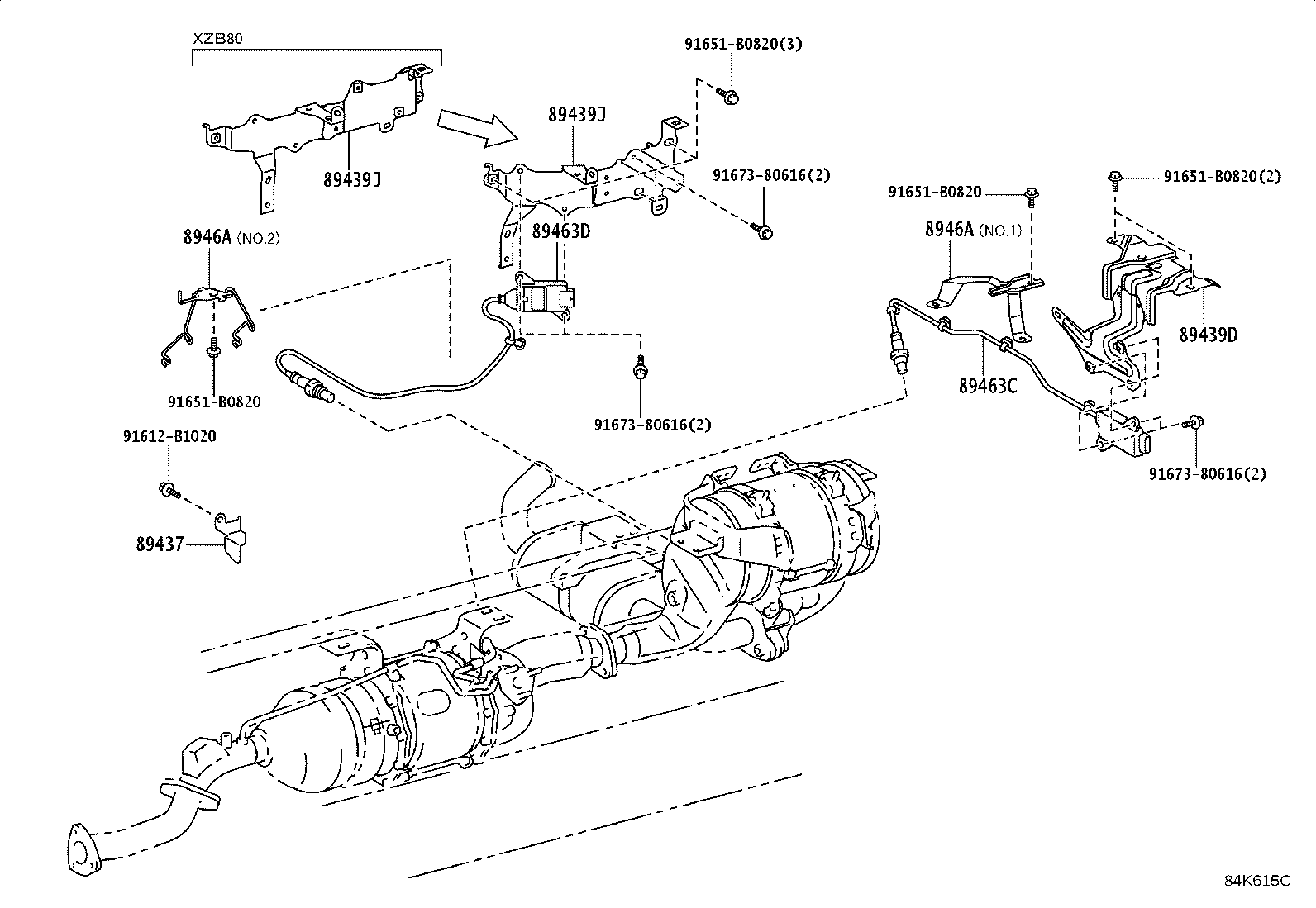

| 89439D | Bracket, Sensor, NO.1 |
| 89439J | Bracket, Sensor, NO.2 |
| 89439K | Bracket, Sensor, NO.3 |
| 89458D | Sensor, Fuel Pressure |
| 89458G | Sensor, Fuel Pressure, NO.2 |
| 89463A | Sensor, Nitrogen Oxides |
| 89463B | Relay, Nitrogen Oxides |
| 89463C | Sensor, Nitrogen Oxides, NO.1 |
| 89463D | Sensor, Nitrogen Oxides, NO.2 |
| 8946A | Bracket, Exhaust Sensor Clamp |
| 89480A | Sensor Assy, Differential Pressure |
| 89481B | Sensor, Differential Pressure |
| 89491 | Sensor, Engine Oil Level |
| 894A1 | Sensor, Particulate Matter |
| 89530C | Computer Assy, Transmission Control |
| 89539E | Bracket, Computer |
| 89550 | Computer Assy, Emission Control |
| 89677A | Bracket, Urea Pump Control, NO.1 |
| 89678A | Bracket, Urea Pump Control, NO.2 |
| 896B1 | Computer, Urea Pump Control |
| 896B1A | Relay, Dcu Main |
| 89720A | Computer Assy, Side Auto Step Controller |
| SG400 | Sensor Assy, Urea |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
