Toyota Coaster
2017-01 → present · chassis GDB1#,60,70,80,XZB60,70,80 · catalogue 811140 · Japan
Supported model
Data version 2023-05
Heating & Air Conditioning - Cooler Piping
82 part groups · 9 illustrations

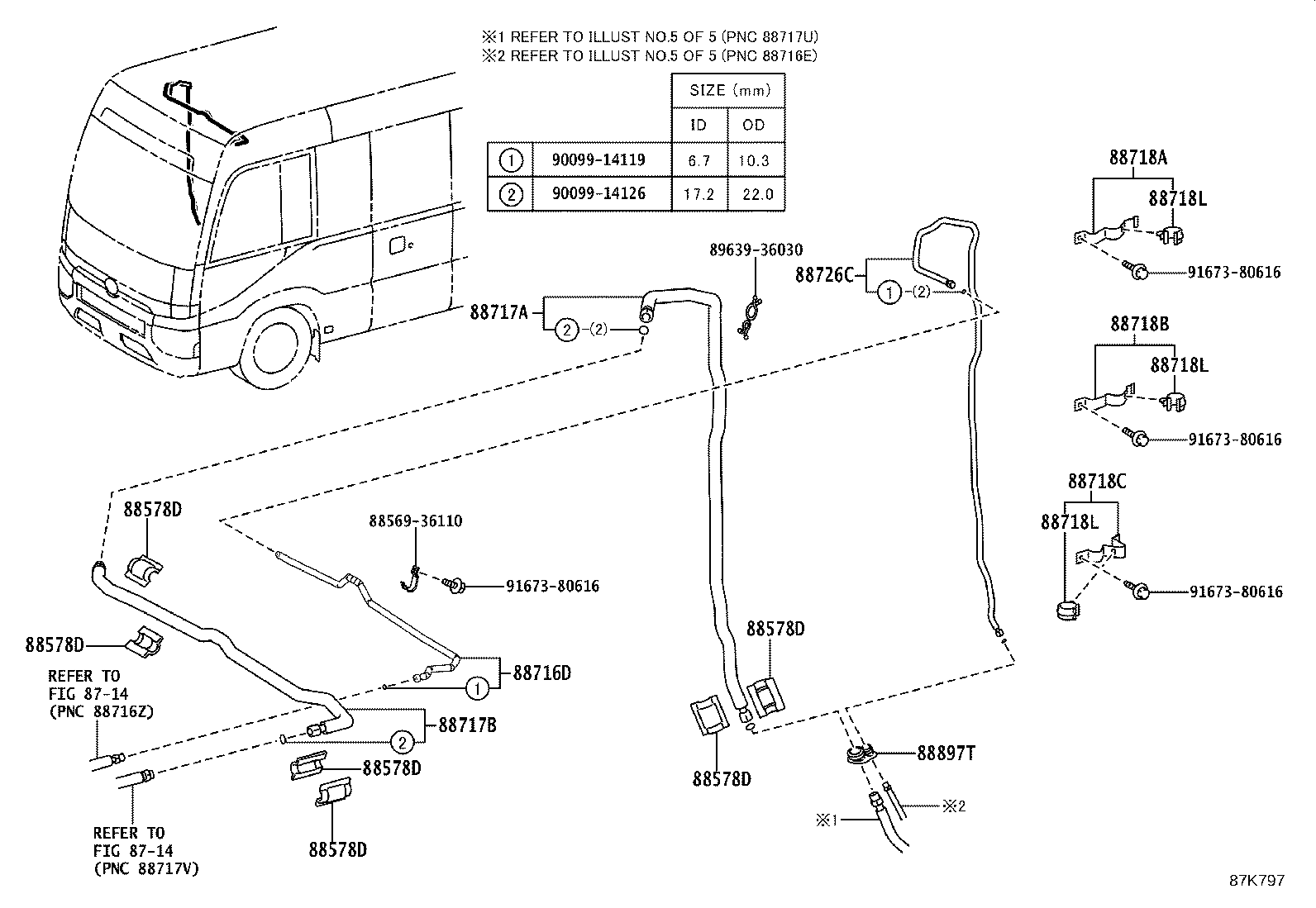

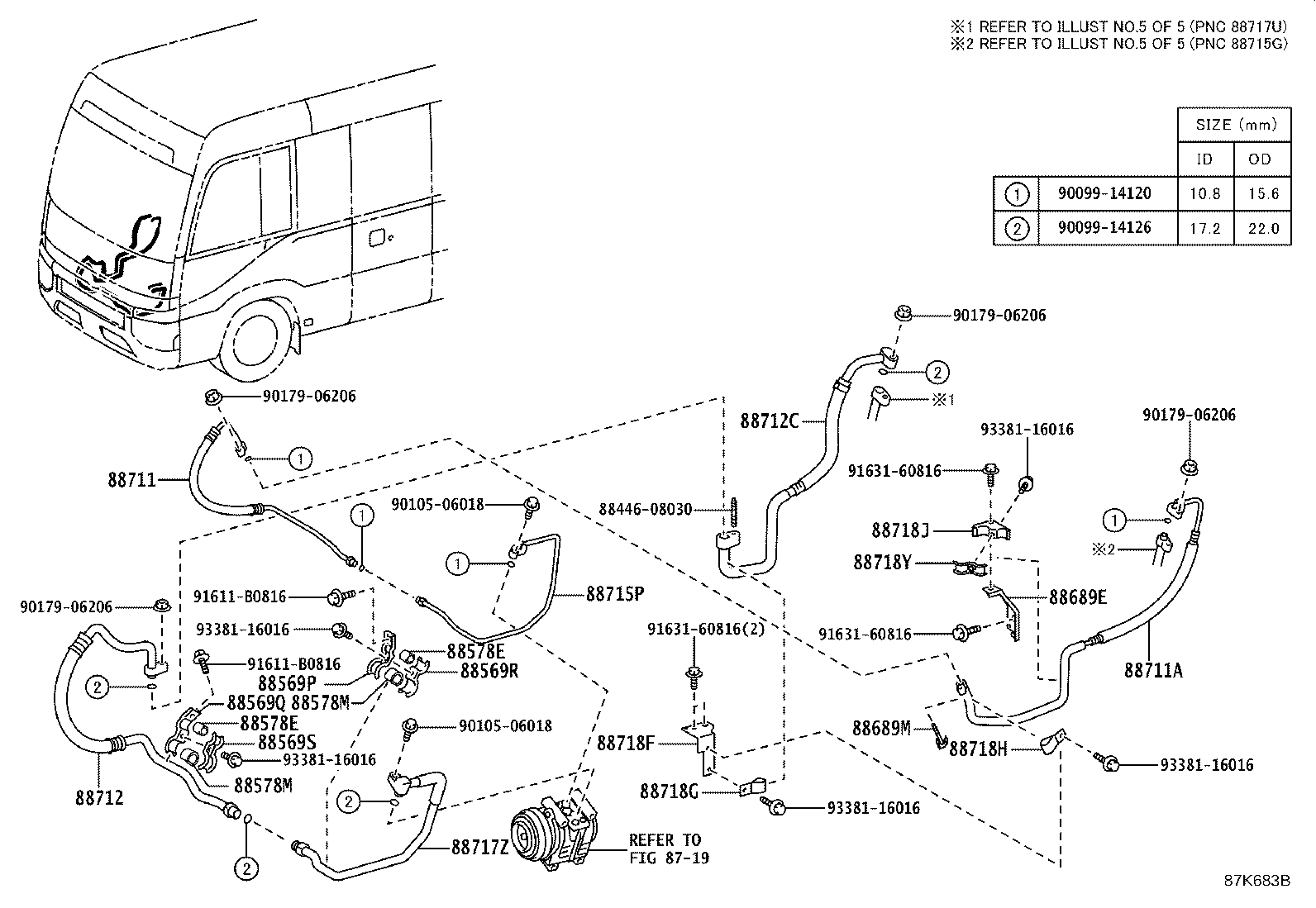

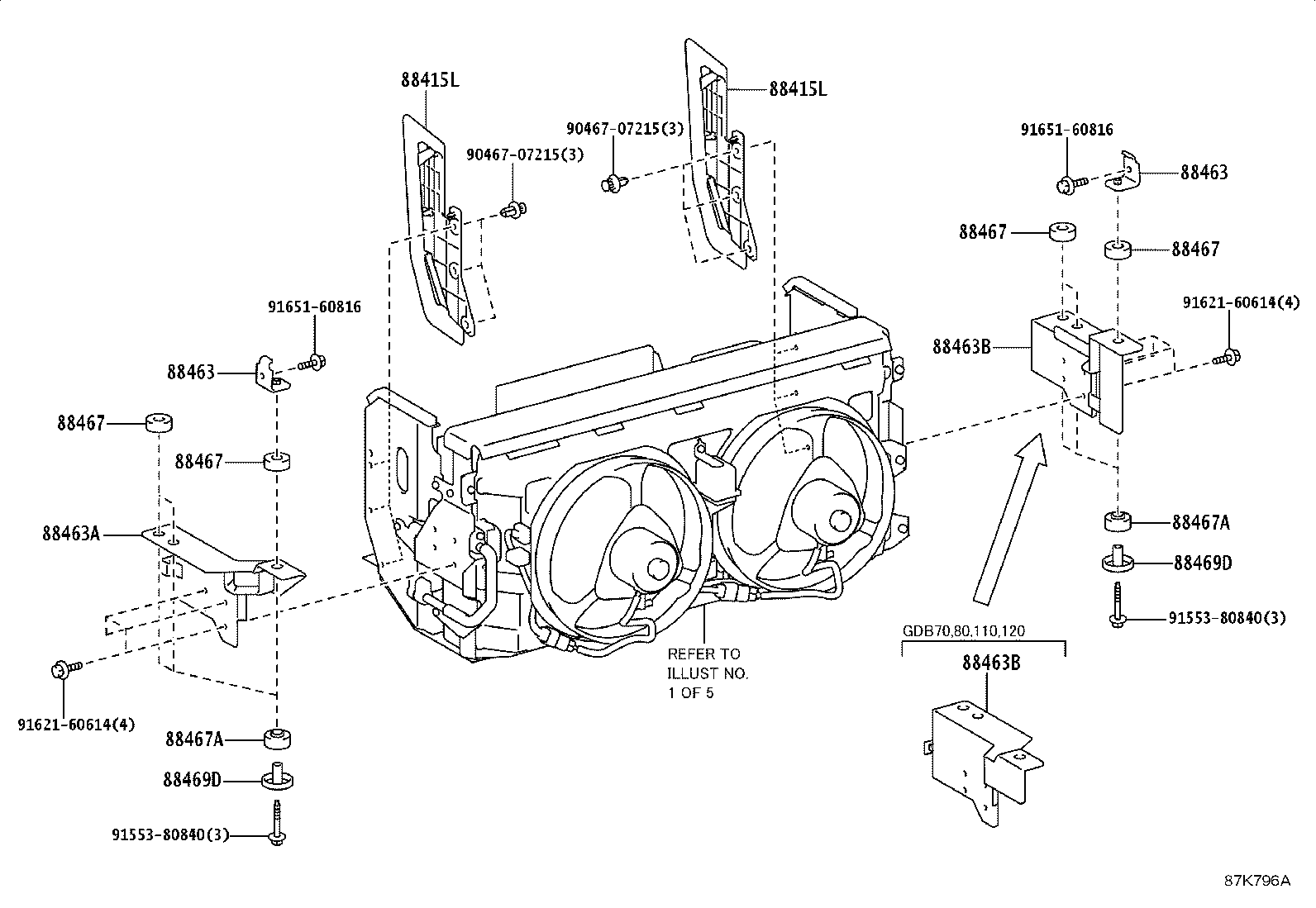

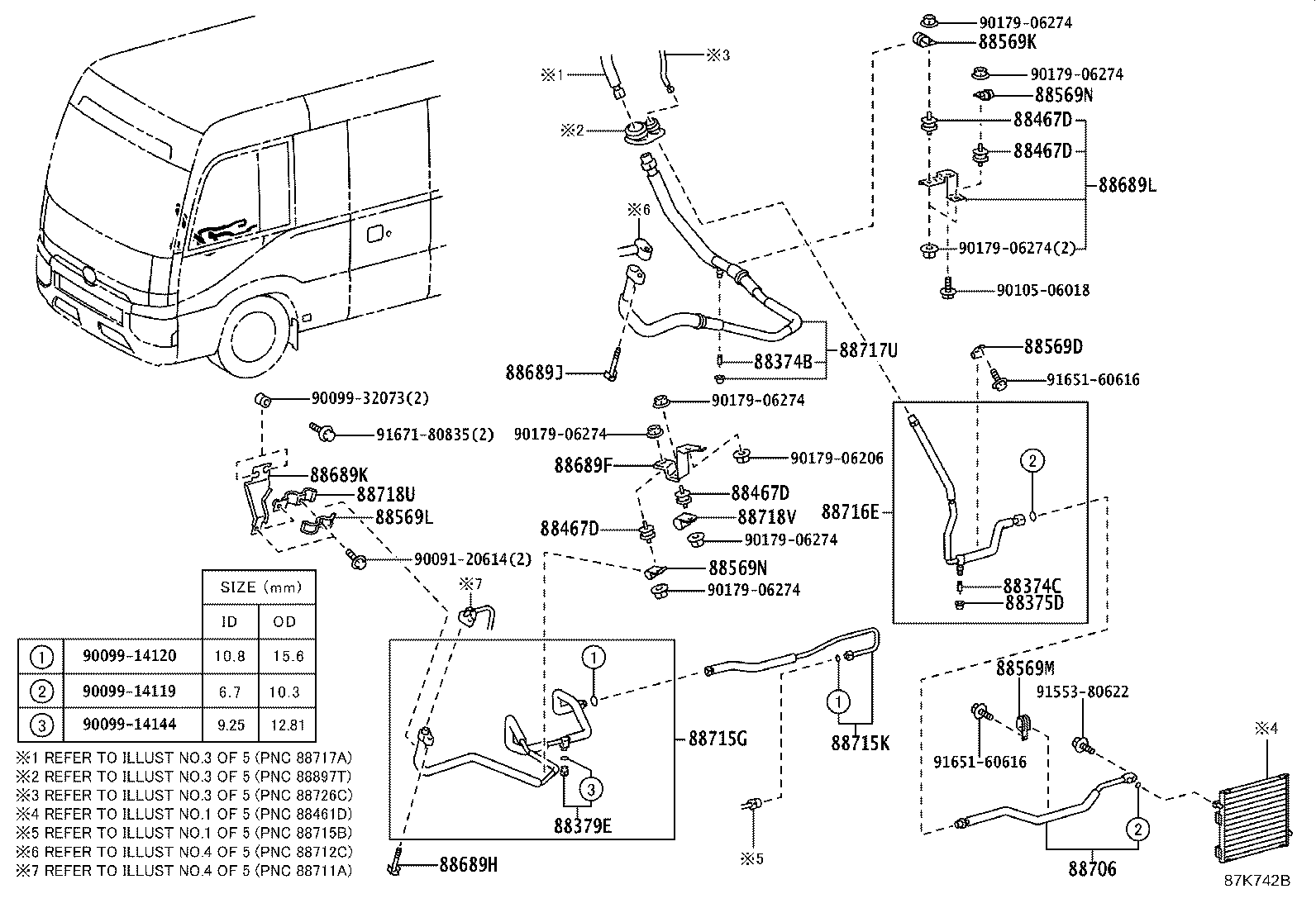

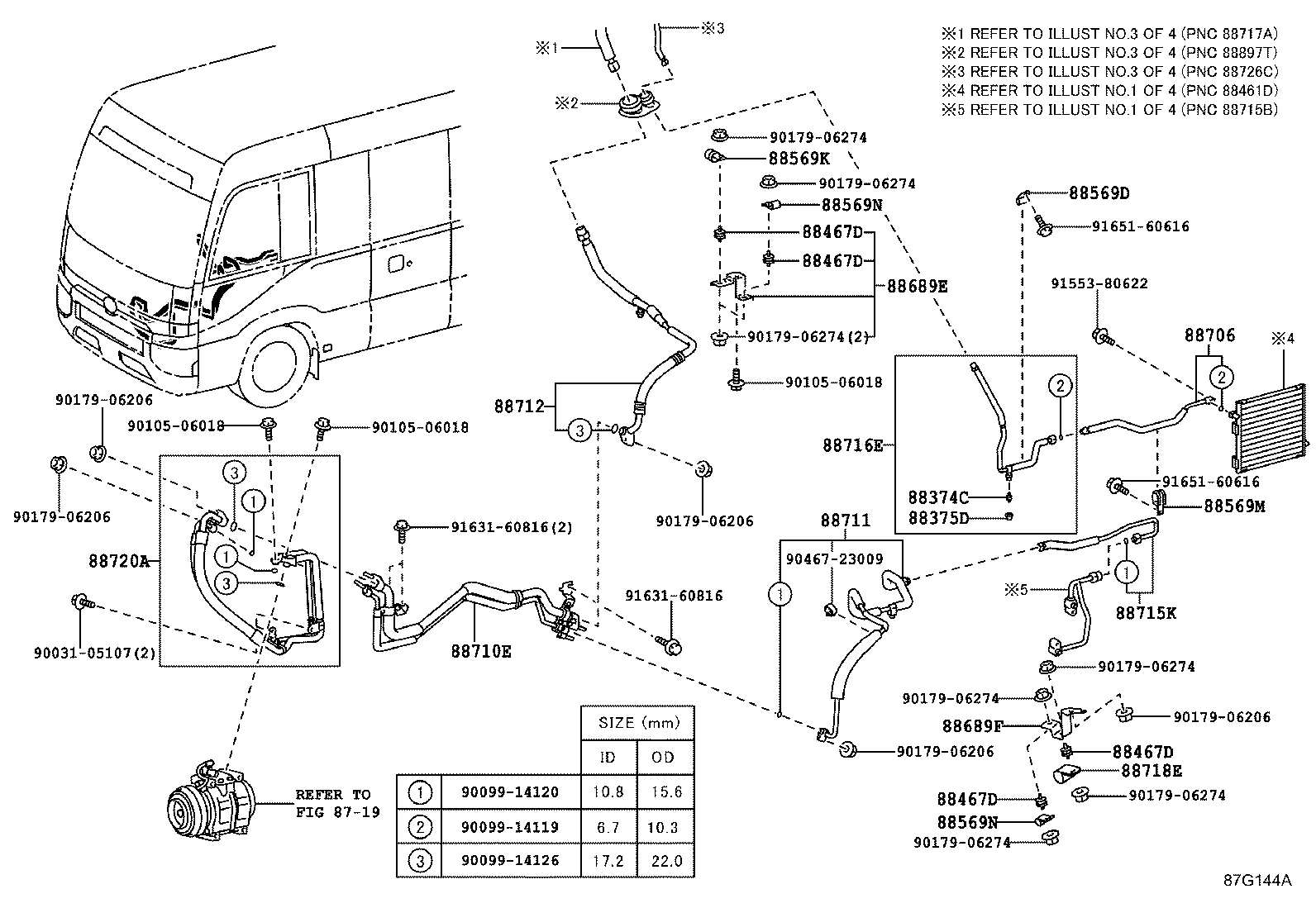

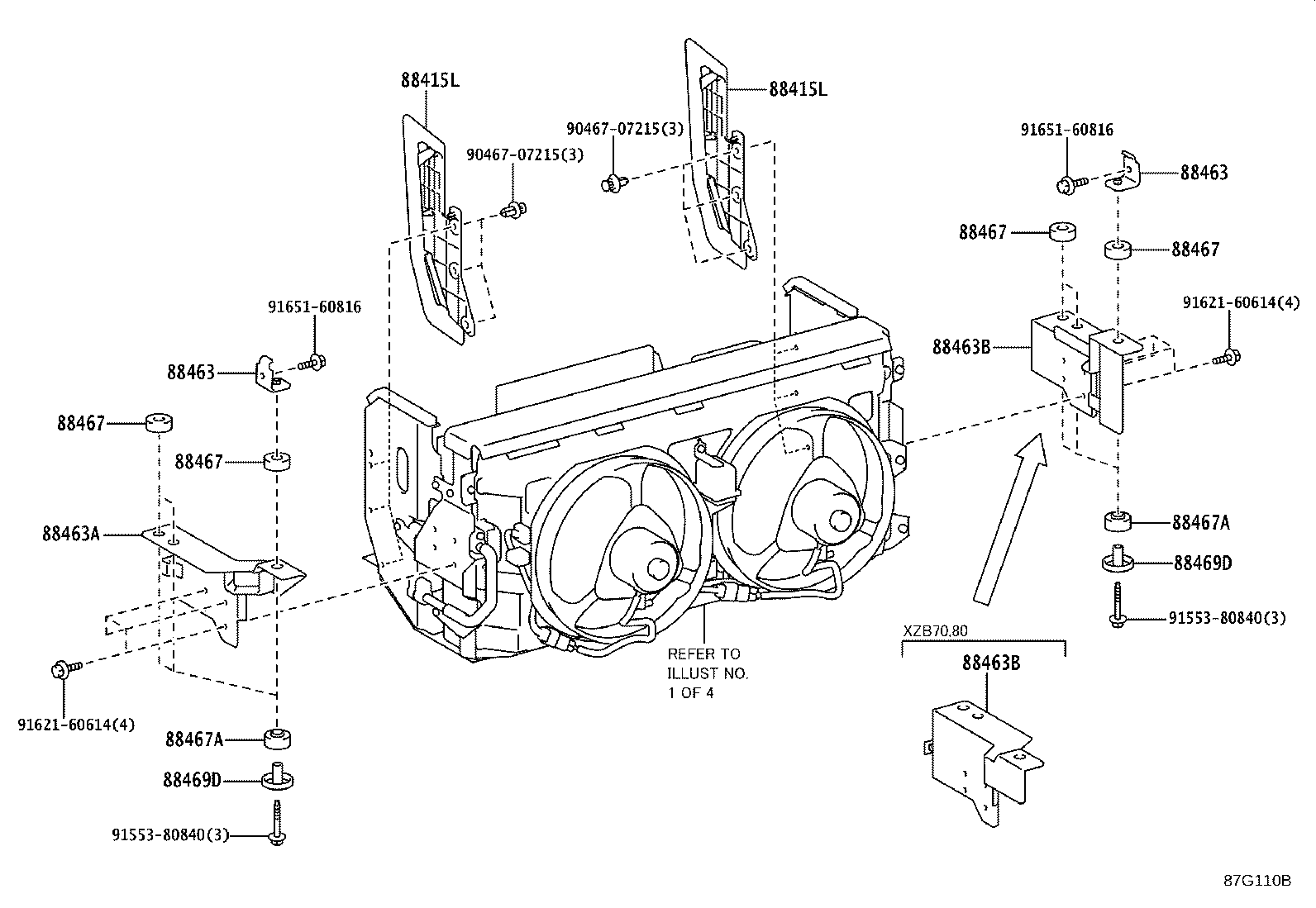

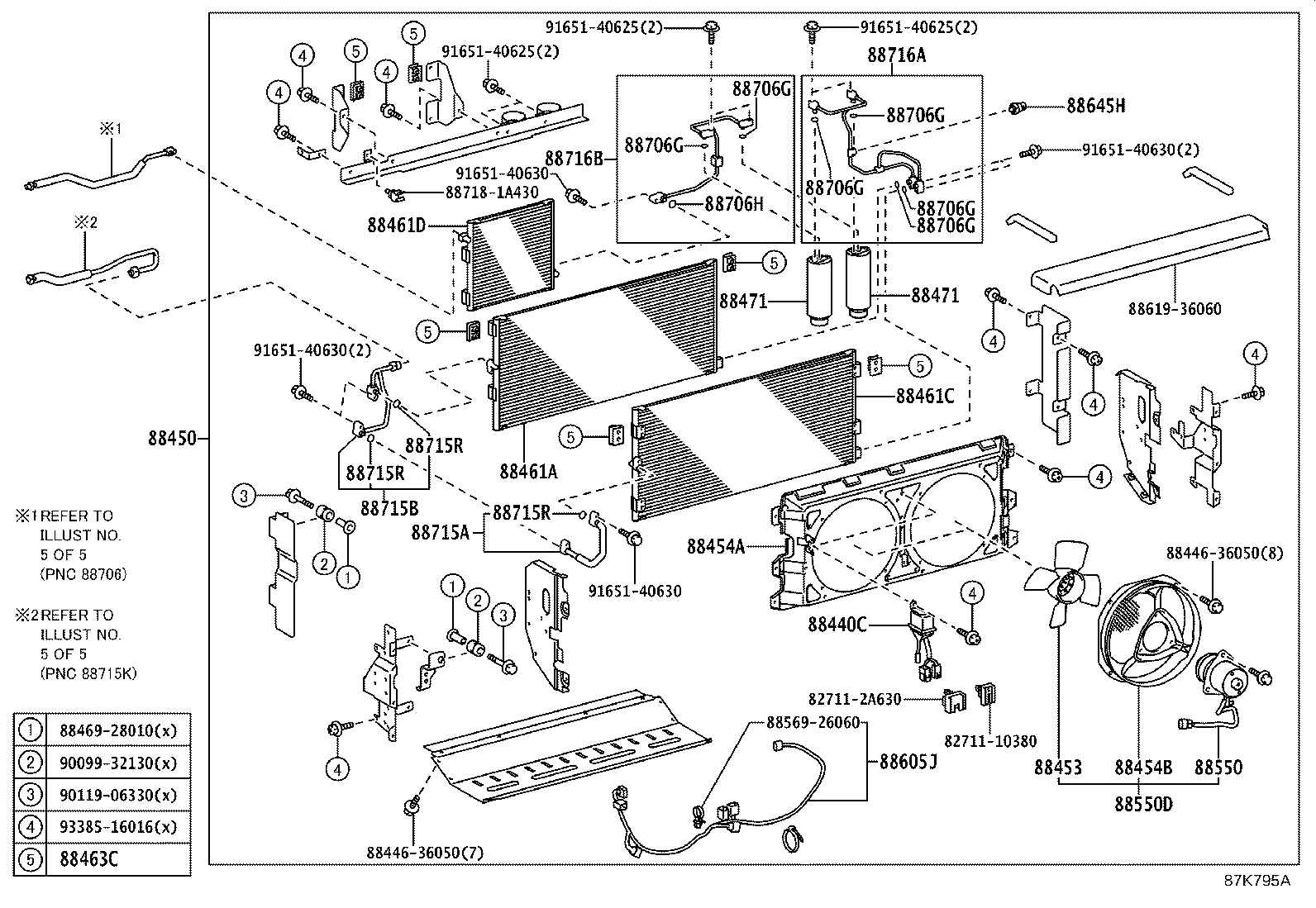

Part groups
| PNC | Description |
|---|---|
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375D | Cap, Service Valve, NO.2 |
| 88379E | Valve, Pressure Relief |
| 88415L | Cover, Dust, NO.8 |
| 88440C | Relay Assy, Cooler Condenser Fan |
| 88450 | Condenser Assy, W/Receiver |
| 88453 | Fan, Cooling (FOR CONDENSER) |
| 88454A | Shroud, Fan |
| 88454B | Shroud, Fan |
| 88461A | Core, Cooler Condenser |
| 88461C | Core, Cooler Condenser, NO.2 |
| 88461D | Core, Cooler Condenser, NO.3 |
| 88463 | Bracket, Cooler Condenser, NO.1 |
| 88463A | Bracket, Cooler Condenser, NO.2 |
| 88463B | Bracket, Cooler Condenser, NO.3 |
| 88463C | Bracket, Cooler Condenser, NO.4 |
| 88467 | Cushion, Cooler Condenser, NO.1 |
| 88467A | Cushion, Cooler Condenser, NO.2 |
| 88467D | Cushion, Cooler Refrigerant Pipe Clamp |
| 88469D | Collar, Condenser Bracket, NO.1 |
| 88471 | Tank, Receiver Air Conditioner |
| 88550 | Motor Assy, Blower (FOR CONDENSER) |
| 88550D | Motor Assy, Blower |
| 88569D | Clamp, Cooler, NO.1 |
| 88569K | Clamp, Cooler, NO.2 |
| 88569L | Clamp, Cooler, NO.3 |
| 88569M | Clamp, Piping, NO.1 |
| 88569N | Clamp, Piping, NO.2 |
| 88569P | Clamp, Cooler, NO.4 |
| 88569Q | Clamp, Cooler, NO.5 |
| 88569R | Clamp, Cooler, NO.6 |
| 88569S | Clamp, Cooler, NO.7 |
| 88578D | Packing, Cooler Pipe, NO.1 |
| 88578E | Packing, Cooler Pipe, NO.2 |
| 88578M | Packing, Cooling Pipe, NO.3 |
| 88605J | Harness Sub-assy, Air Conditioner Wiring |
| 88645H | Switch, Pressure NO.1 |
| 88689E | Bracket, Cooler, NO.1 |
| 88689F | Bracket, Cooler, NO.2 |
| 88689H | Bracket, Cooler, NO.4 |
| 88689J | Bracket, Cooler, NO.5 |
| 88689K | Bracket, Cooler, NO.6 |
| 88689L | Bracket, Cooler, NO.7 |
| 88689M | Bracket, Cooler, NO.8 |
| 88706 | Pipe Sub-assy, Liquid |
| 88706G | Ring, O(FOR LIQUID TUBE) |
| 88706H | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711A | Hose, Cooler Refrigerant Discharge, NO.2 |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88712C | Hose, Suction |
| 88715A | Pipe, Cooler Refrigerant Discharge, A |
| 88715B | Pipe, Cooler Refrigerant Discharge, B |
| 88715G | Tube, Discharge, G |
| 88715K | Tube, Discharge, K |
| 88715P | Tube, Discharge, P |
| 88715R | Ring, O(FOR DISCHARGE TUBE) |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716D | Pipe, Cooler Refrigerant Liquid, D |
| 88716E | Pipe, Cooler Refrigerant Liquid, E |
| 88717A | Pipe, Cooler Refrigerant Suction, A |
| 88717B | Pipe, Cooler Refrigerant Suction, B |
| 88717U | Tube, Suction, NO.1 |
| 88717Z | Tube, Suction, NO.2 |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718B | Clamp, NO.2(FOR COOLER REFRIGERANT PIPE) |
| 88718C | Clamp, NO.3(FOR COOLER REFRIGERANT PIPE) |
| 88718E | Clamp, NO.5(FOR COOLER REFRIGERANT PIPE) |
| 88718F | Clamp, NO.1(FOR COOLER REFRIGERANT HOSE) |
| 88718G | Clamp, NO.2(FOR COOLER REFRIGERANT HOSE) |
| 88718H | Clamp, NO.3(FOR COOLER REFRIGERANT HOSE) |
| 88718J | Clamp, NO.4(FOR COOLER REFRIGERANT HOSE) |
| 88718L | Clamp, Piping |
| 88718U | Clamp, NO.6(FOR COOLER REFRIGERANT PIPE) |
| 88718V | Clamp, NO.7(FOR COOLER REFRIGERANT PIPE) |
| 88718Y | Clamp, NO.5 (FOR COOLER REFRIGERANT HOSE) |
| 88720A | Hose & Accessory, Air Conditioner |
| 88726C | Pipe, Cooler Refrigerant Liquid, C |
| 88897T | Grommet, Cooler |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
