Toyota Pixis Van
2011-12 → present · chassis S321M,S331M · catalogue 894110 · Japan
Supported model
Data version 2020-09

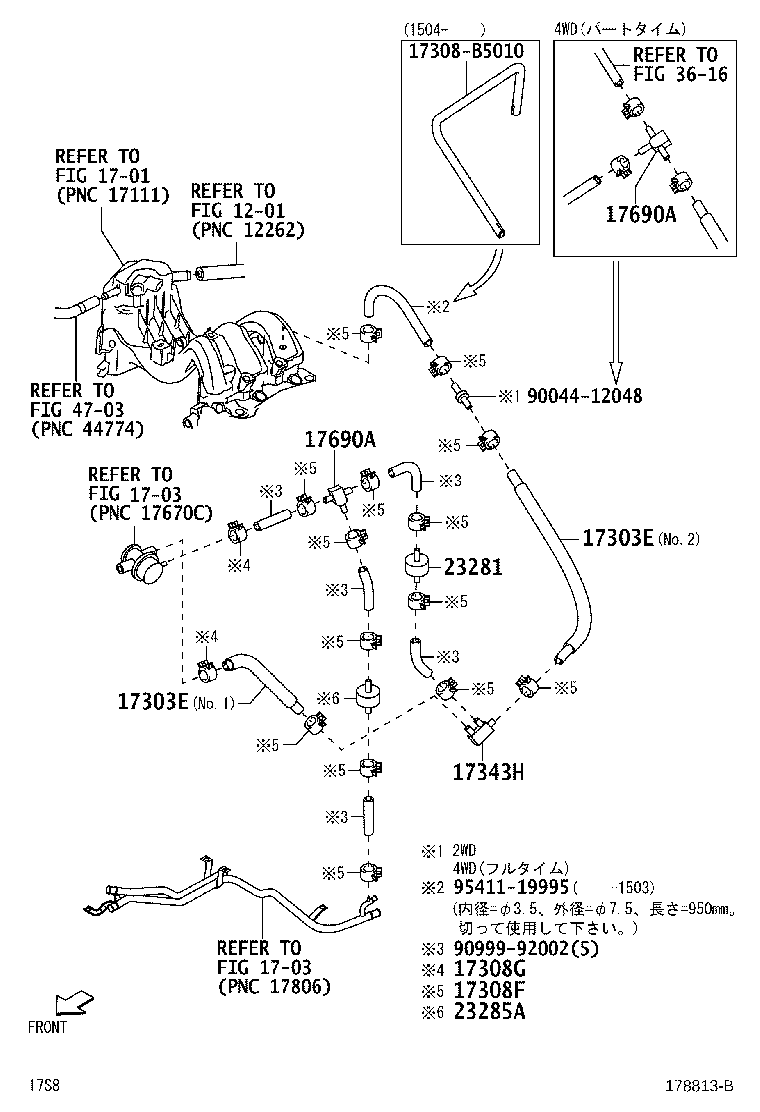

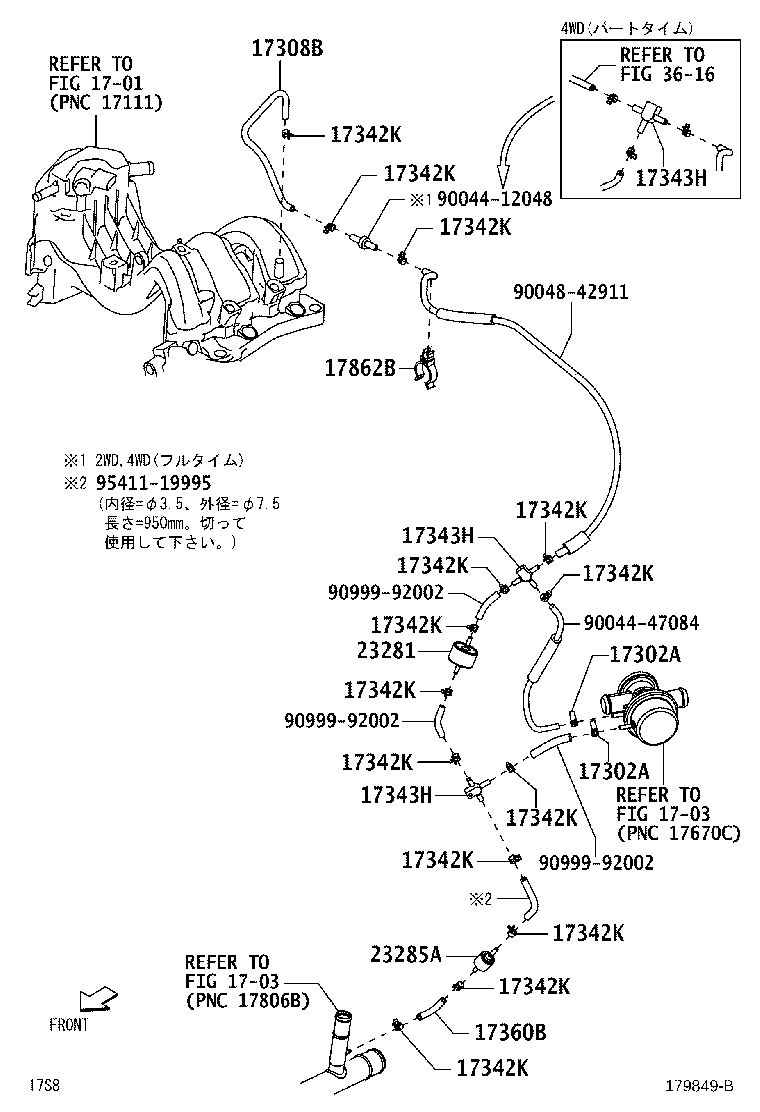

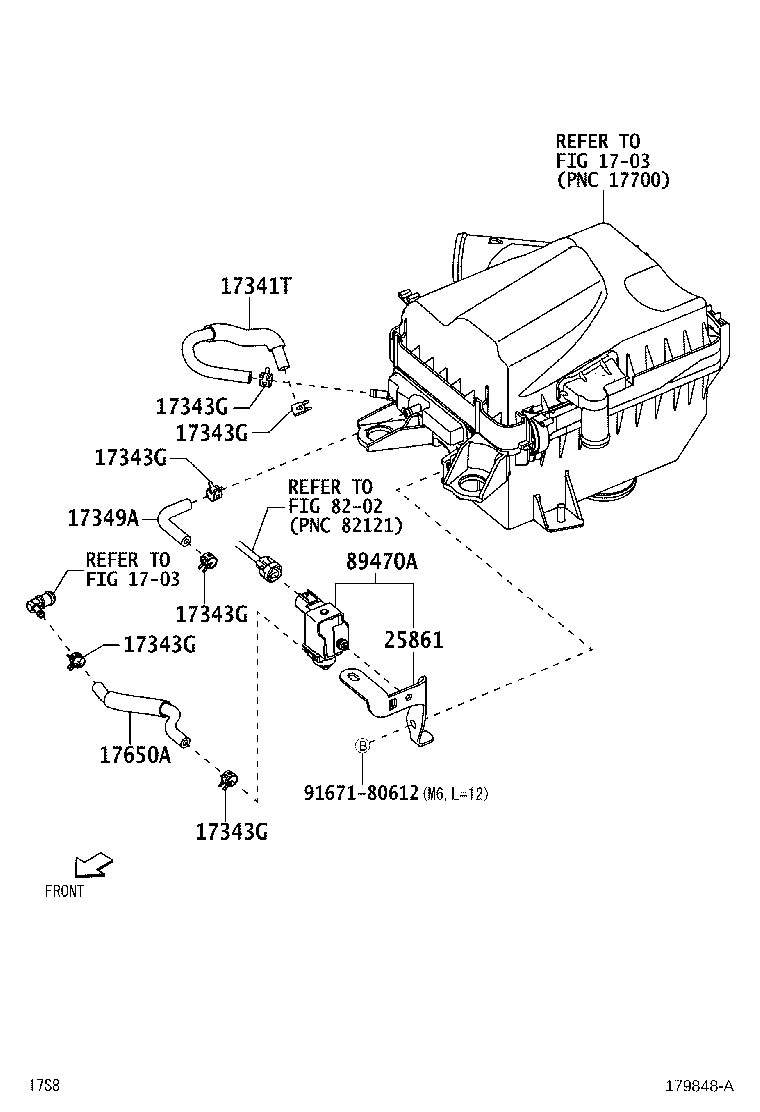

Vacuum Piping
21 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 17302A | Clip, Hose |
| 17303E | Hose, NO.1(FOR AIR PIPE) |
| 17308B | Hose Sub-assy, Vacuum |
| 17308D | Clamp, NO.2(FOR VACUUM HOSE) |
| 17308F | Clamp, NO.4(FOR VACUUM HOSE) |
| 17308G | Clamp, NO.5(FOR VACUUM HOSE) |
| 17308H | Clamp, NO.6(FOR VACUUM HOSE) |
| 17341T | Hose, Air, NO.1 |
| 17342K | Clip(FOR VACUUM HOSE) |
| 17343G | Clip Hose(FOR AIR HOSE, NO.3) |
| 17343H | Way, 3(FOR AIR HOSE) |
| 17349A | Hose, Air, NO.9 |
| 17360B | Hose(FOR AIR PIPE) |
| 17650 | Valve Assy, Vacuum Switching |
| 17650A | Hose(FOR VACUUM SWITCHING VALVE) |
| 17690A | Way, 3(FOR HOT START VALVE) |
| 17862B | Clamp, Hose |
| 23281 | Valve, Vacuum Transmitting, NO.1 |
| 23285A | Valve, Check, NO.1 |
| 25861 | Bracket, Vacuum Switching Valve |
| 89470A | Valve Assy, Vacuum Switching W/Bracket |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
