Toyota Pixis Van
2011-12 → present · chassis S321M,S331M · catalogue 894110 · Japan
Supported model
Data version 2020-09

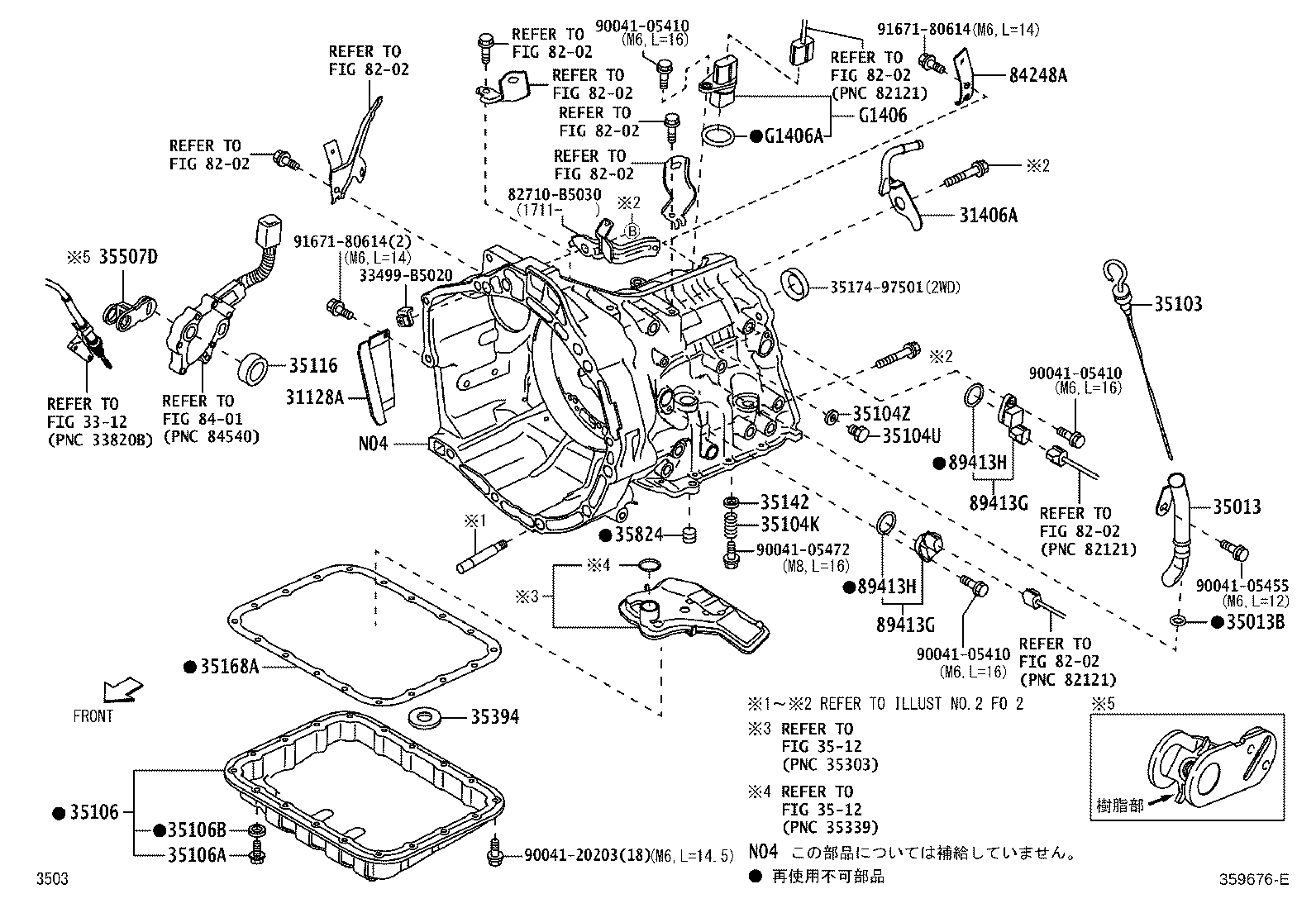

Transmission Case & Oil Pan (ATM)
27 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 31128A | Cover, Clutch Housing Under(ATM) |
| 31406A | Bracket Sub-assy, Flexible Hose |
| 35013 | Tube Sub-assy, Transmission Oil Filler |
| 35013B | Ring, O (FOR TRANSMISSION OIL FILLER TUBE) |
| 35103 | Gage Sub-assy, Transmission Oil Level |
| 35104B | Plug, Breather, NO.1 (ATM) |
| 35104J | Bracket, Breather Plug Hose |
| 35104K | Compression Spring, Transaxle Case |
| 35104R | Plug, NO.2 (FOR TRANSAXLE CASE) |
| 35104U | Bolt (FOR TRANSAXLE CASE) |
| 35104V | Hose (FOR BREATHER PLUG) |
| 35104Z | Gasket (FOR TRANSAXLE CASE) |
| 35106 | Pan Sub-assy, Automatic Transmission Oil |
| 35106A | Plug Sub-assy, Drain (ATM) |
| 35106B | Gasket, Drain Plug (ATM) |
| 35116 | Seal, Transmission Case Dust |
| 35142 | Gasket, Transmission Case(ATM) |
| 35167 | Protector, Transmission Oil Pal |
| 35168A | Gasket, Automatic Transaxle Oil Pan |
| 35394 | Magnet, Oil Cleaner (FOR TRANSMISSION) |
| 35507D | Lever, Transmission Control Shaft |
| 35824 | Seal, Brake Cylinder |
| 84248A | Clamp, Switch Harness |
| 89413G | Sensor, Transmission Revolution |
| 89413H | Ring, O(FOR TRANSMISSION REVOLUTION SENSOR) |
| G1406 | Connector Sub-assy, Trans Solenoid |
| G1406A | Ring, O(FOR TRANS SOLENOID CONNECTOR) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
