Toyota Pixis Van
2011-12 → present · chassis S321M,S331M · catalogue 894110 · Japan
Supported model
Data version 2020-09

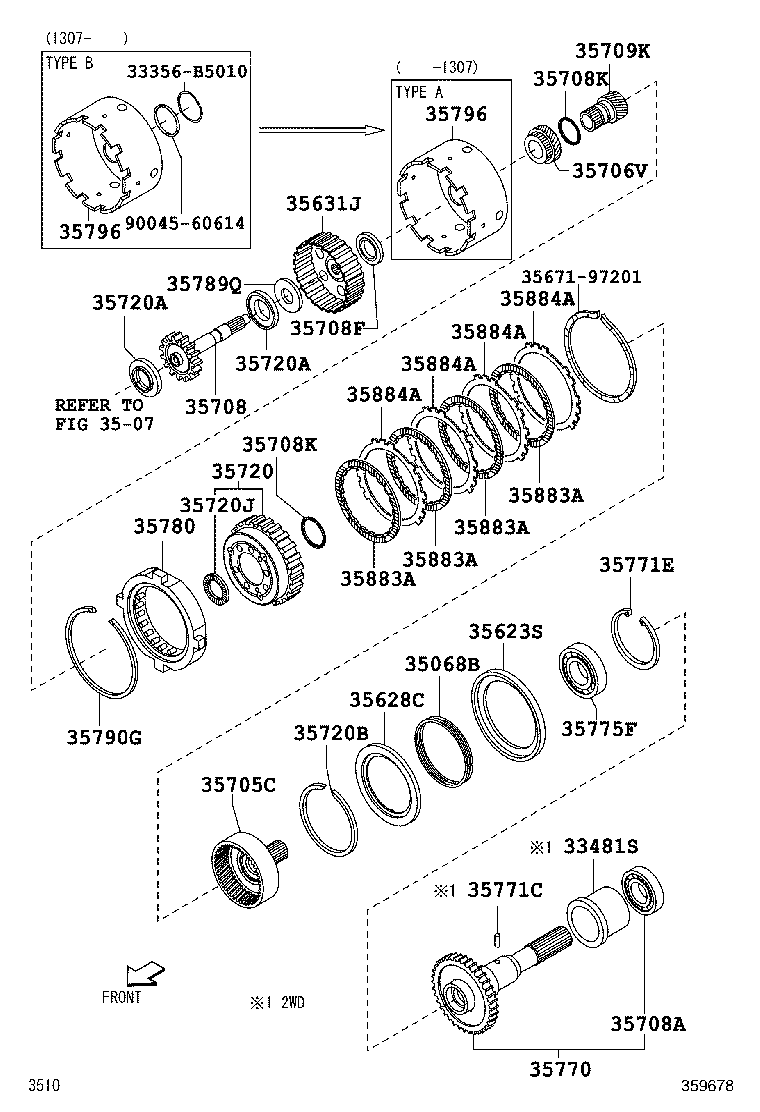

Planetary Gear, Reverse Piston & Counter Gear(ATM)
33 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 33481S | Gear, Speedometer Drive (ATM) |
| 35068B | Spring, 1ST & Reverse Brake Riturn |
| 35618C | Return Spring Sub-assy, 1ST & Reverse |
| 35623S | Piston,1ST & Reverse Brake |
| 35628C | Seat, 1ST & Reverse Brake Piston Return Spring |
| 35631J | Hub, Forward Clutch, NO.1 |
| 35705C | Shaft Sub-assy, Planetary Output |
| 35706V | Gear Sub Assy, Planetary Sun |
| 35708 | Shaft Sub-assy, Intermediate |
| 35708A | Bearing, Radial Ball (FOR INTERMEDIATE SHAFT FRONT) |
| 35708F | Bearing, Thrust Needle Roller (FOR INTERMEDIATE SHAFT) |
| 35708K | Bearing, Needle Roller(FOR INTERMEDIATE SHAFT) |
| 35709K | Gear Sub-assy, Rear Planetary |
| 35720 | Gear Assy, Front Planetary |
| 35720A | Bearing, Thrust Needle Roller (FOR FRONT PLANETARY GEAR) |
| 35720B | Ring, Shaft Snap (FOR FRONT PLANETARY GEAR) |
| 35720J | Bearing, Thrust Needle Roller(FOR PLANETARY GEAR FRONT) |
| 35740A | Gear Assy,Front Planetary Ring |
| 35770 | Shaft Assy, Output |
| 35771 | Shaft, Output |
| 35771C | Roller Bearing, Output Shaft |
| 35771D | Ball Bearing, Output Shaft |
| 35771E | Ring, Hole Snap (FOR OUTPUT SHAFT, NO.2) |
| 35775F | Bearing, Radial Boll |
| 35780 | Clutch Assy, 1 Way NO.2 |
| 35789Q | Race, Thrust Bearing (FOR INTERMEDIATE SHAFT) |
| 35790A | Clutch Assy, 1 Way |
| 35790G | Hole Snap Ring (FOR 1WAY CLUTCH) |
| 35796 | Drum, Secound Brake |
| 35883A | Disc, Brake |
| 35884A | Plate,Brake |
| 35885B | Flange, Brake |
| 35885C | Ring,Hole Snap (FOR CLUTCH PLATE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
