Toyota Pixis Van
2021-12 → present · chassis S700M,S710M · catalogue 894120 · Japan
Supported model
Data version 2024-11

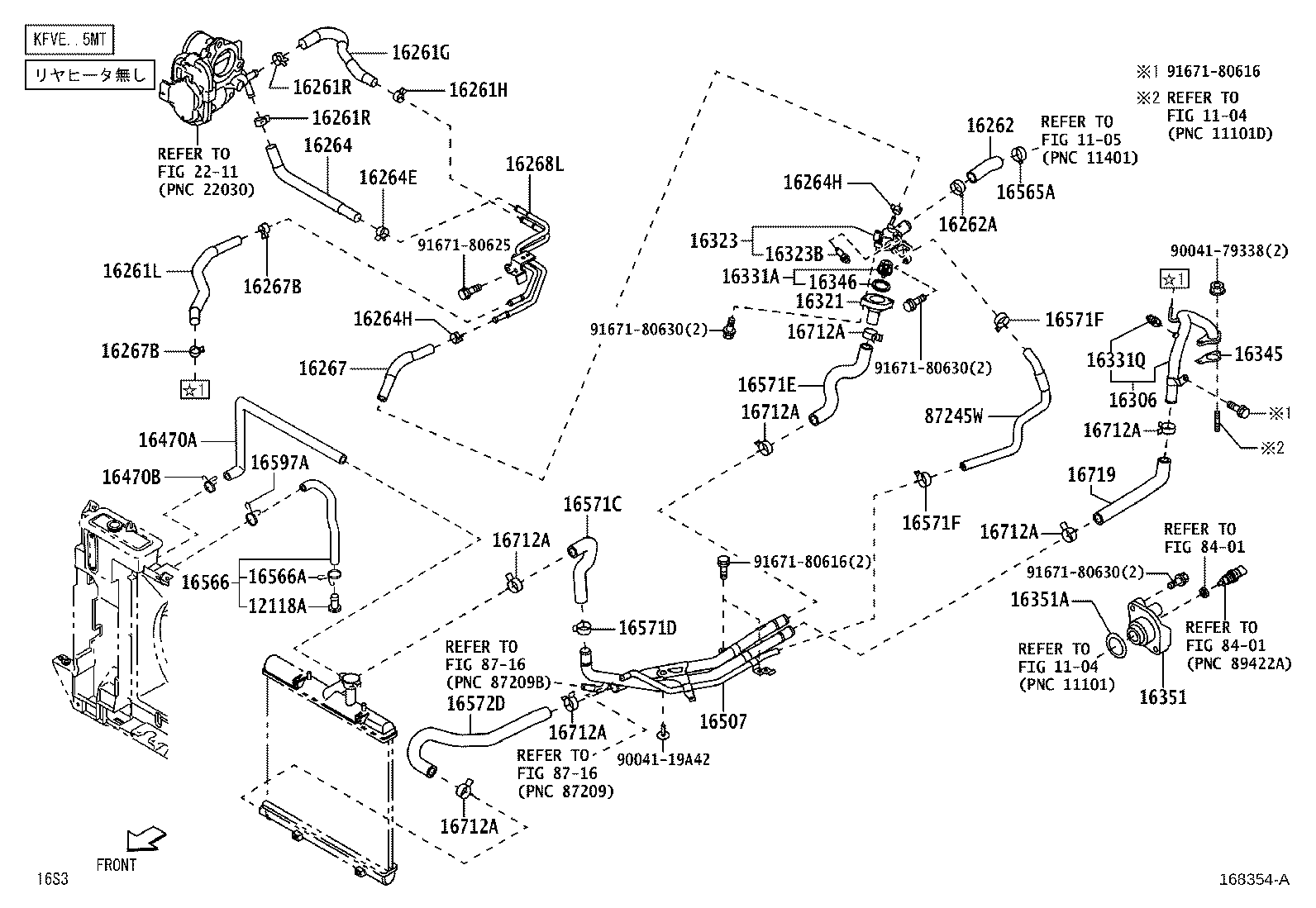

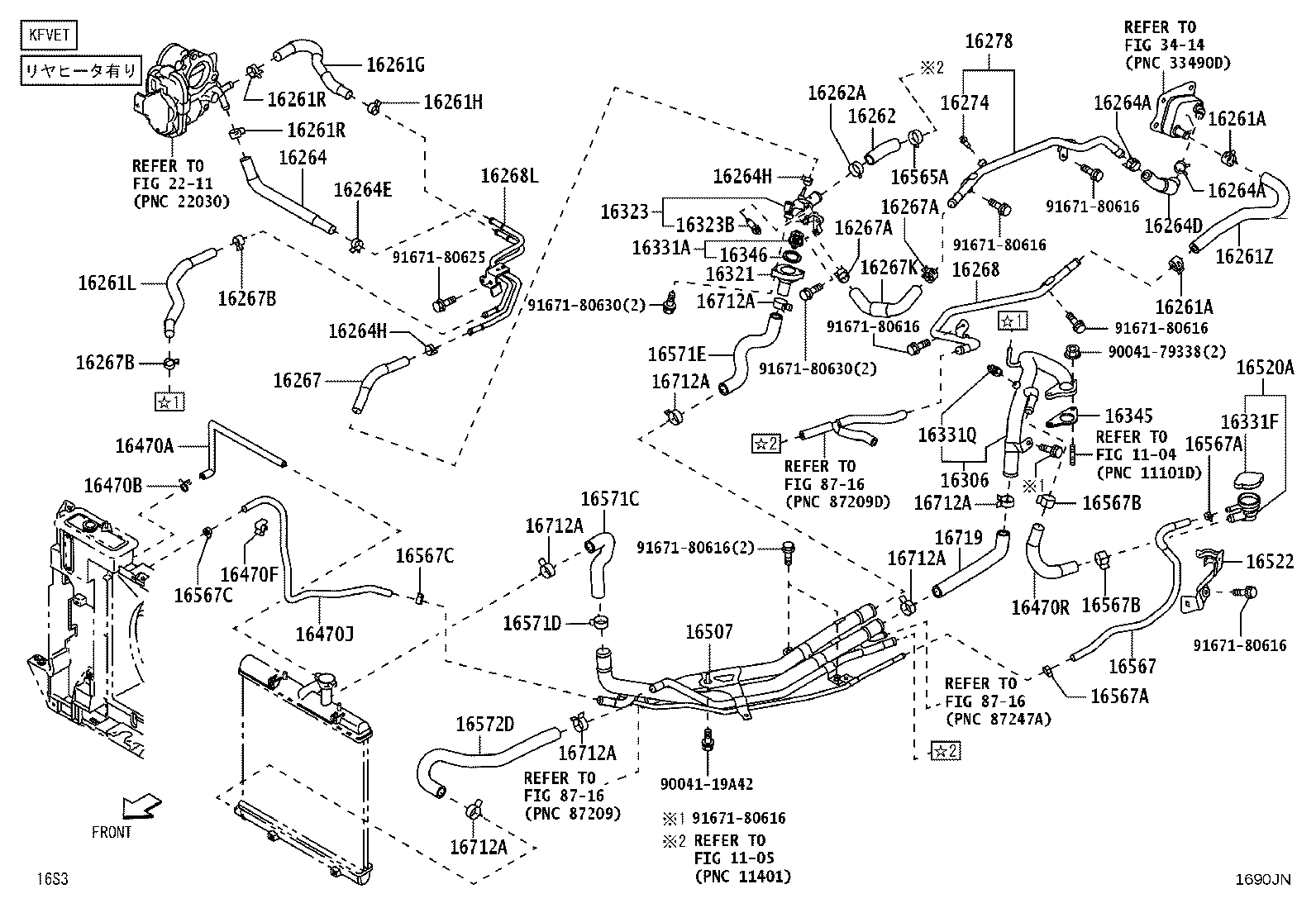

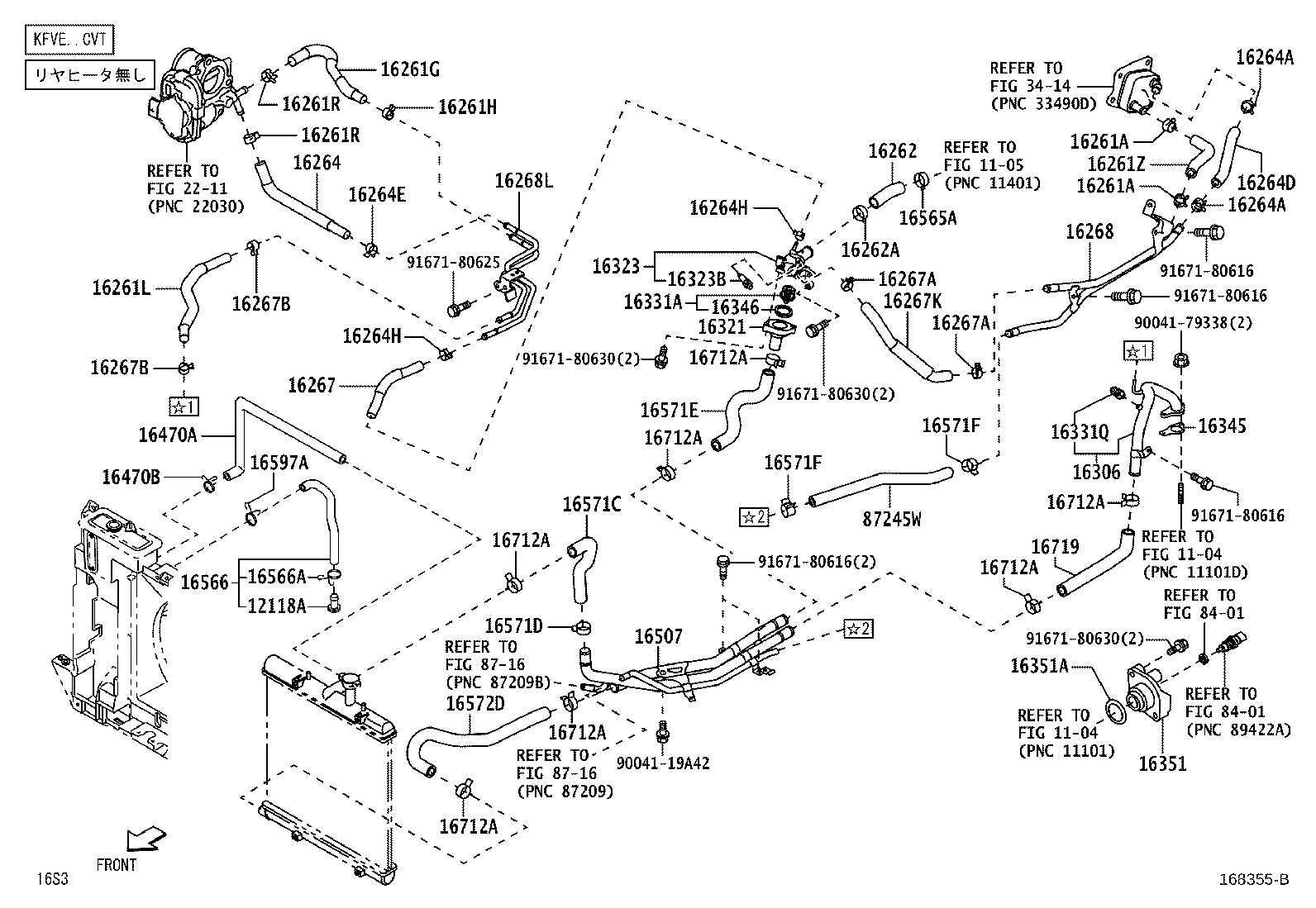

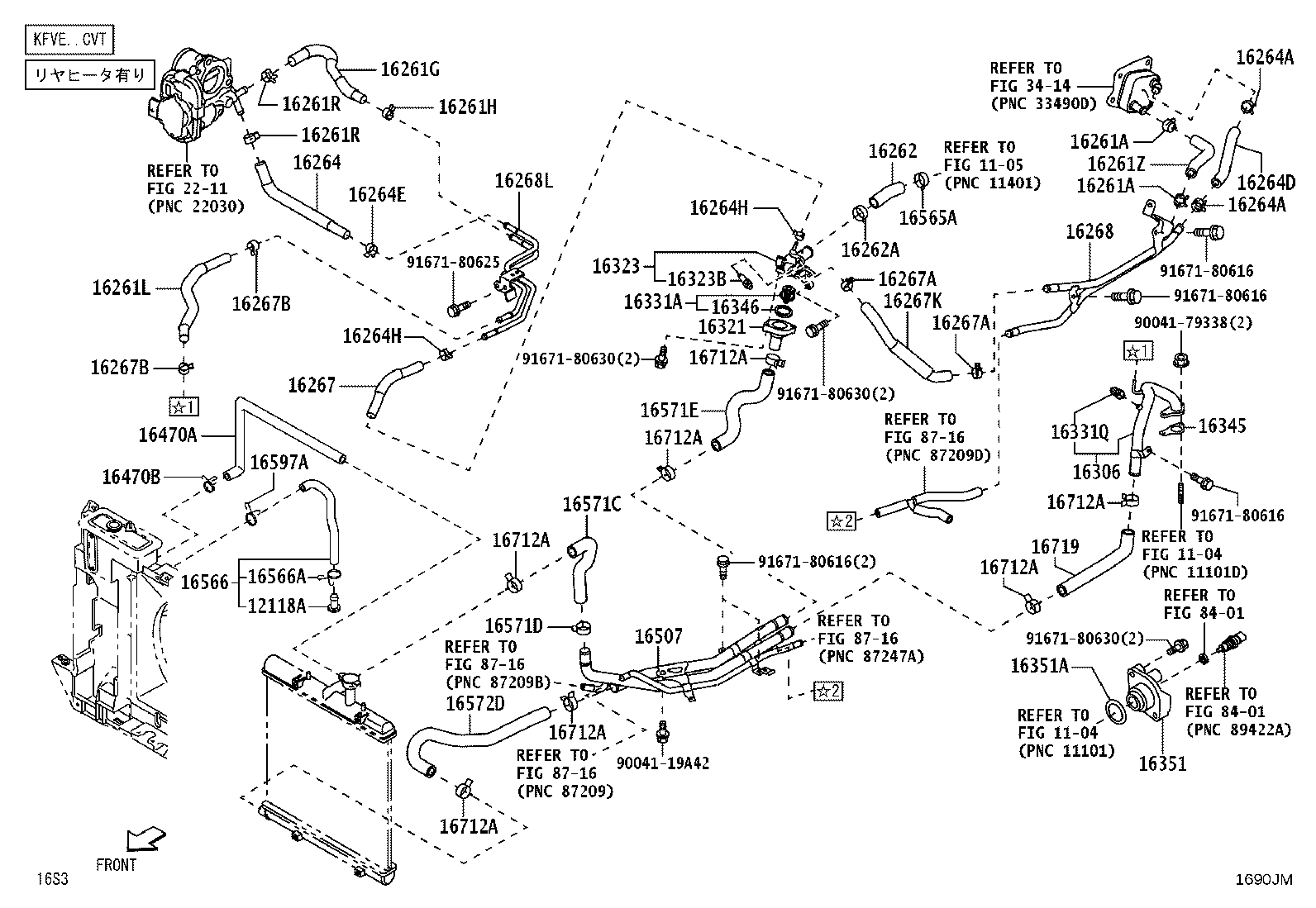

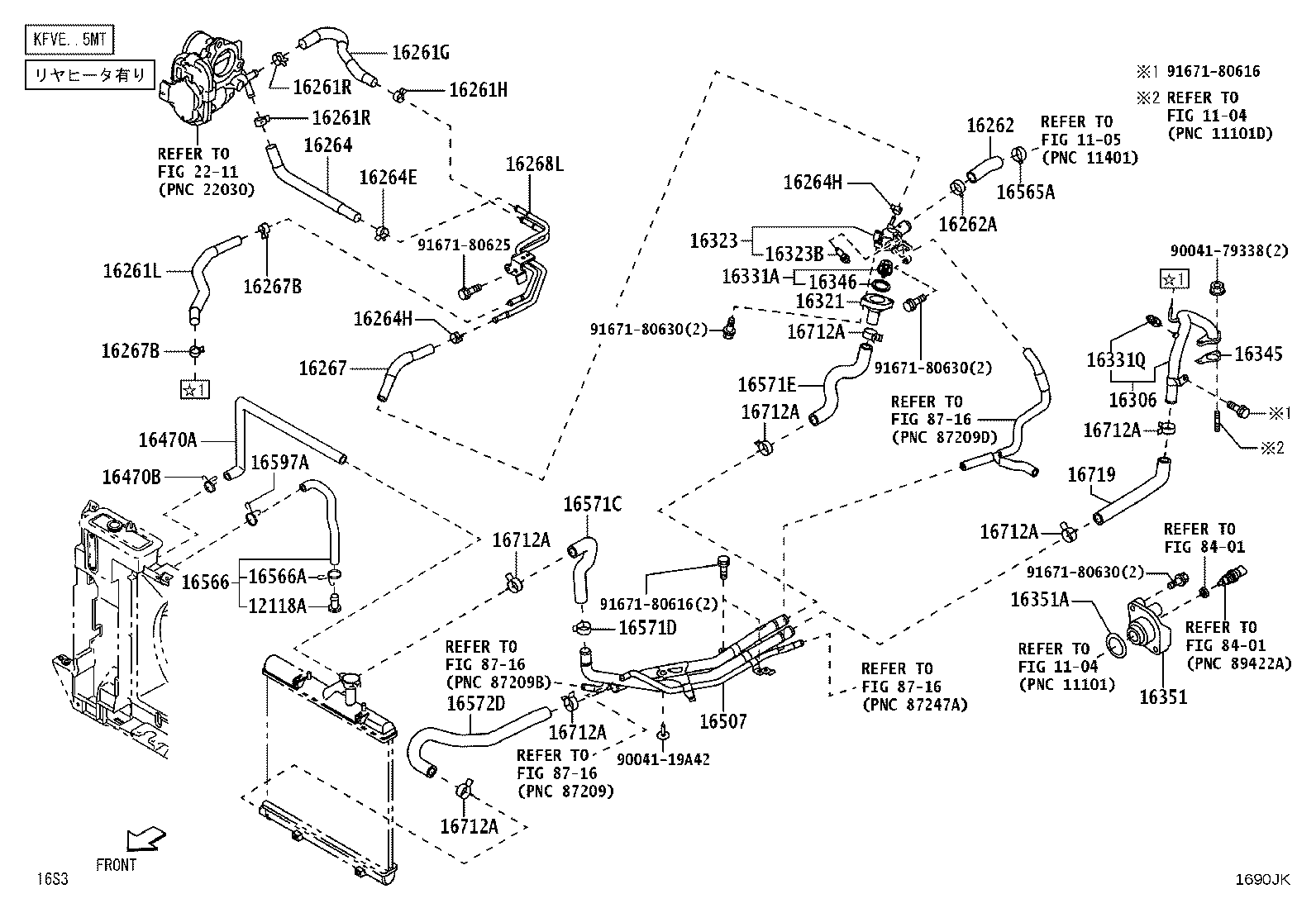

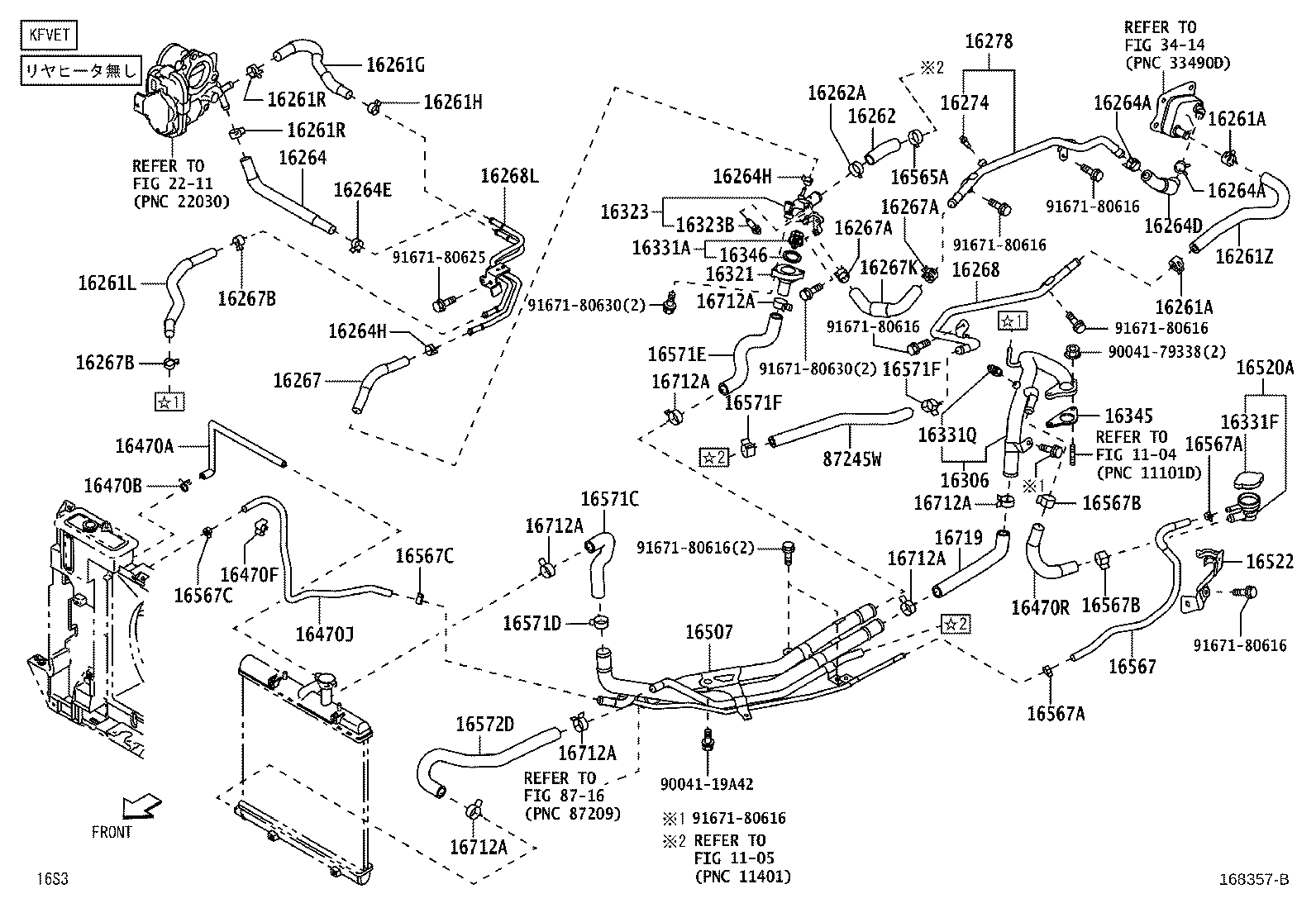

Radiator & Water Outlet
78 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 12118A | Plug, Drain |

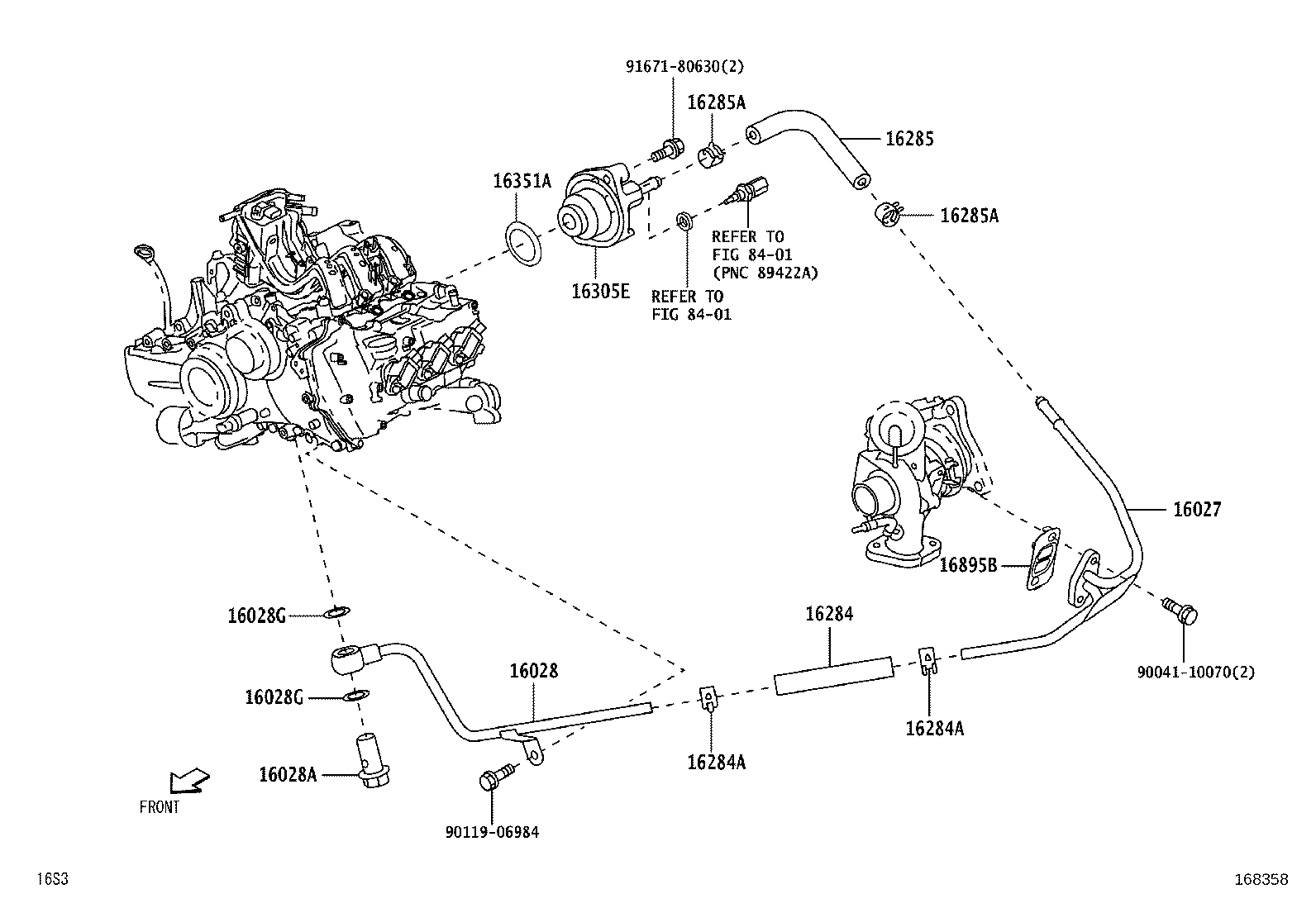

| 16027 | Pipe Sub-assy, Turbo Water, NO.1 |
| 16028 | Pipe Sub-assy, Turbo Water, NO.2 |
| 16028A | Bolt, Union(FOR TURBO WATER PIPE NO.2) |
| 16028G | Gasket, NO.2(FOR TURBO WATER PIPE) |
| 16261A | Clamp OR Clip, Hose(FOR WATER BY-PASS HOSE) |
| 16261G | Hose, Water By-pass, NO.1 |
| 16261H | Clip(FOR WATER BY-PASS HOSE NO.1) |
| 16261L | Hose, Water By-pass |
| 16261R | Clamp OR Clip(FOR WATER BY-PASS HOSE) |
| 16261Z | Hose, Water By-pass, NO.1 |
| 16262 | Hose, Water Inlet |
| 16262A | Clip(FOR WATER INLET HOSE) |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16264D | Hose, Water By-pass, NO.2 |
| 16264E | Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16264H | Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16267 | Hose, Water By-pass, NO.3 |
| 16267A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16267B | Clip(FOR WATER BY-PASS HOSE) |
| 16267K | Hose, Water By-pass, NO.3 |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16268L | Pipe, Water By-pass |
| 16274 | Plug, Water By-pass |
| 16278 | Pipe, Water By-pass, NO.2 |
| 16284 | Hose, Turbo Water, NO.1 |
| 16284A | Clip(FOR TURBO WATER HOSE NO.1) |
| 16285 | Hose, Turbo Water, NO.2 |
| 16285A | Clip(FOR TURBO WATER HOSE NO.2) |
| 16305E | Outlet Sub-assy, Water By-pass |
| 16306 | Pipe Sub-assy, Water Outlet |
| 16321 | Inlet, Water |
| 16323 | Housing, Water Inlet |
| 16323B | Plug(FOR WATER INLET HOUSING) |
| 16331A | Thermostat |
| 16331F | Cap Sub-assy(FOR WATER OUTLET) |
| 16331Q | Plug(FOR WATER OUTLET) |
| 16345 | Gasket, Water Outlet Pipe |
| 16346 | Gasket, Thermostat |
| 16351 | Outlet, Water By-pass |
| 16351A | Ring, O(FOR WATER BY-PASS OUTLET) |
| 16361 | Fan |
| 16363 | Motor, Cooling Fan |
| 16363J | Bolt(FOR COOLING FAN MOTOR) |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16401 | Cap Sub-assy, Radiator |
| 16470A | Hose OR Pipe(FOR RADIATOR RESERVE TANK) |
| 16470B | Clamp OR Clip(FOR RADIATOR RESERVE TANK HOSE) |
| 16470F | Clamp, Radiator Reserve Tank Hose |
| 16470J | Hose, NO.3(FOR RADIATOR RESERVE TANK) |
| 16470M | Grommet |
| 16470R | Hose, NO.2(FOR RADIATOR RESERVE TANK) |
| 16471 | Cap Sub-assy, Reserve Tank |
| 16507 | Pipe Sub-assy, Radiator |
| 16520A | Cap Sub-assy, Water Filler |
| 16522 | Bracket, Water Filler |
| 16533B | Support, Radiator, NO.1 |
| 16533C | Grommet(FOR RADIATOR SUPPORT) |
| 16565A | Clip |
| 16566 | Hose, Reserve Tank Outlet |
| 16566A | Clip(FOR RESERVE TANK OUTLET) |
| 16567 | Hose(FOR RADIATOR RESERVE TANK) |
| 16567A | Clip(FOR RADIATOR RESERVE TANK HOSE) |
| 16567B | Clamp OR Clip(FOR RADIATOR RESERVE TANK HOSE NO.2) |
| 16567C | Clamp OR Clip(FOR RADIATOR RESERVE TANK HOSE NO.3) |
| 16571C | Hose, Radiator, NO.1 |
| 16571D | Clip, Radiator Hose, NO.1 |
| 16571E | Hose, Water |
| 16571F | Clamp OR Clip(FOR WATER HOSE) |
| 16572D | Hose, Radiator, NO.2 |
| 16597A | Clip(FOR RESERVE TANK OUTLET HOSE NO.2) |
| 16712A | Clip |
| 16719 | Hose, Radiator |
| 16895B | Gasket(FOR TURBO WATER PIPE NO.1) |
| 87245W | Hose, Water |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
