Toyota Pixis Van
2021-12 → present · chassis S700M,S710M · catalogue 894120 · Japan
Supported model
Data version 2024-11

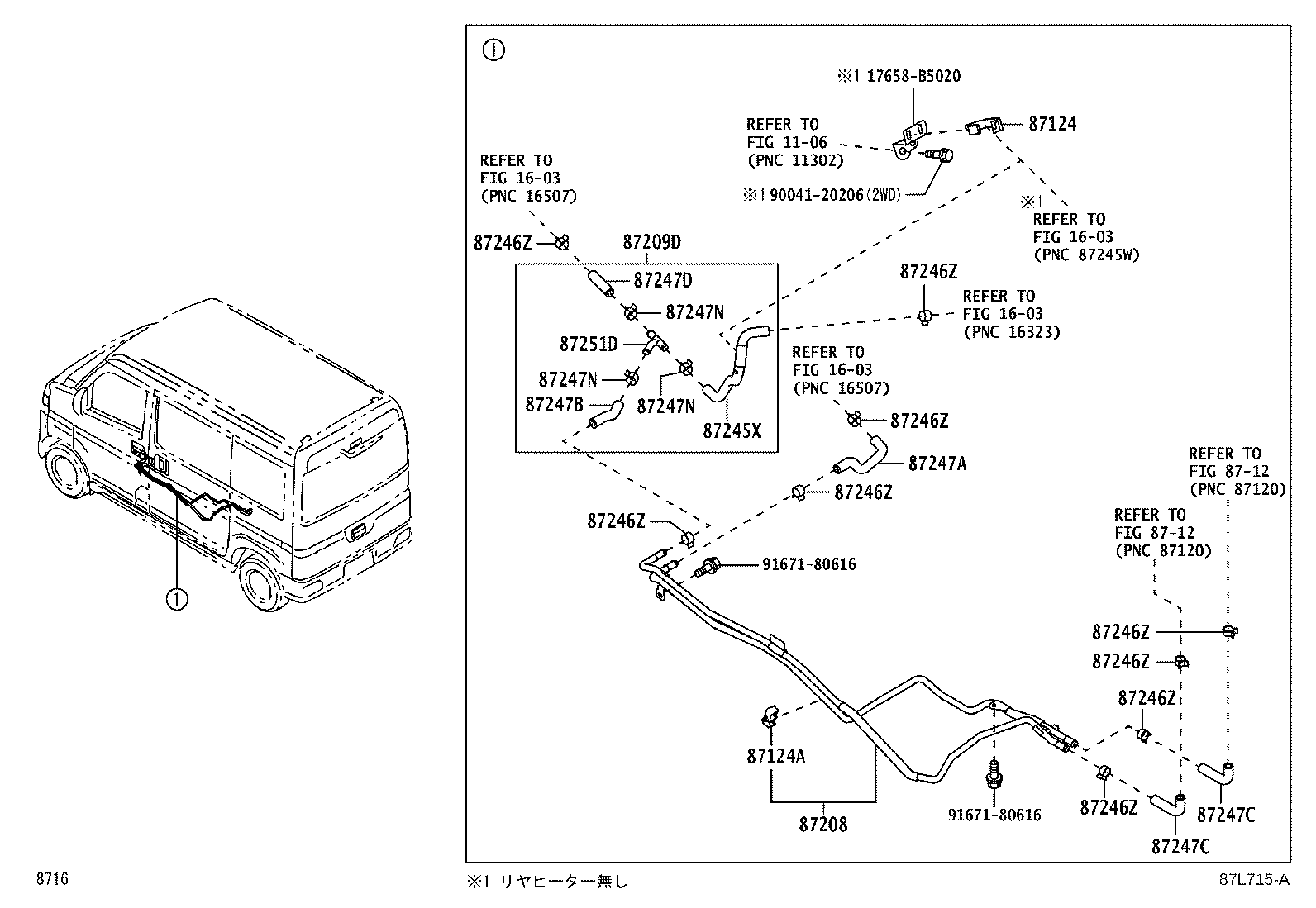

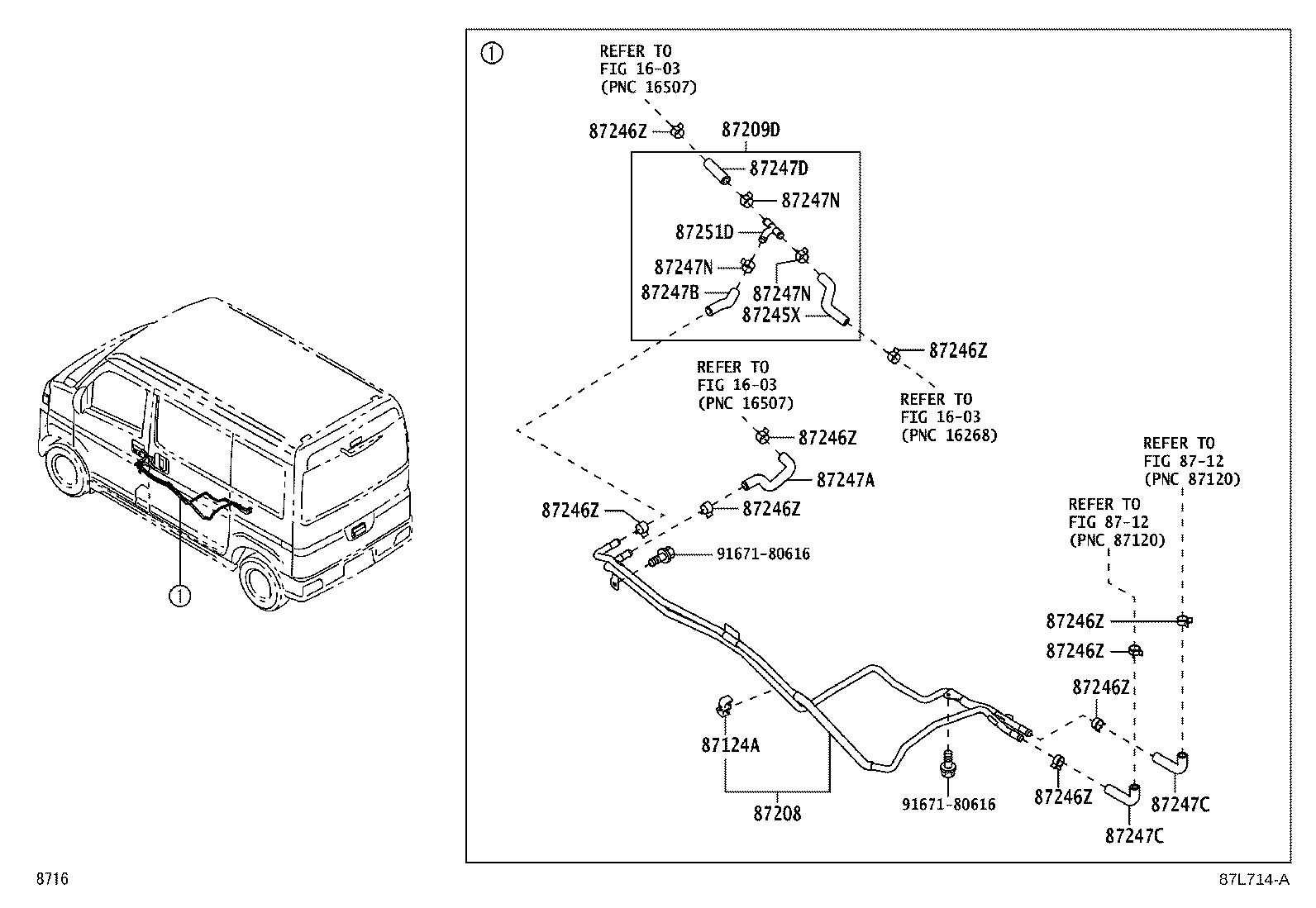

Heating & Air Conditioning - Water Piping
20 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 87124 | Clamp, Heater |
| 87124A | Clamp, Heater |
| 87124F | Clamp, Heater Hose, NO.1 |
| 87208 | Pipe Sub-assy, Heater Water |
| 87209 | Hose Sub-assy, Water |
| 87209B | Hose Sub-assy, Water, B |
| 87209C | Hose Sub-assy, Water, C |
| 87209D | Hose Sub-assy, Water, D |
| 87245X | Hose, Heater Water |
| 87245Z | Clip OR Clamp (FOR HEATER WATER HOSE) |
| 87246H | Clip OR Clamp(FOR HEATER WATER HOSE) |
| 87246Z | Clip |
| 87247A | Hose, Heater Water, A |
| 87247B | Hose, Heater Water, B |
| 87247C | Hose, Heater Water, C |
| 87247D | Hose, Heater Water, D |
| 87247N | Clip, Hose |
| 87251 | Joint OR Union, Water Hose Through |
| 87251D | Joint, Water, NO.1 |
| 87268 | Cock, Water Hose Drain(FOR REAR HEATER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
