Toyota Pixis Truck
2014-09 → present · chassis S500U,S510U · catalogue 897120 · Japan
Supported model
Data version 2020-09

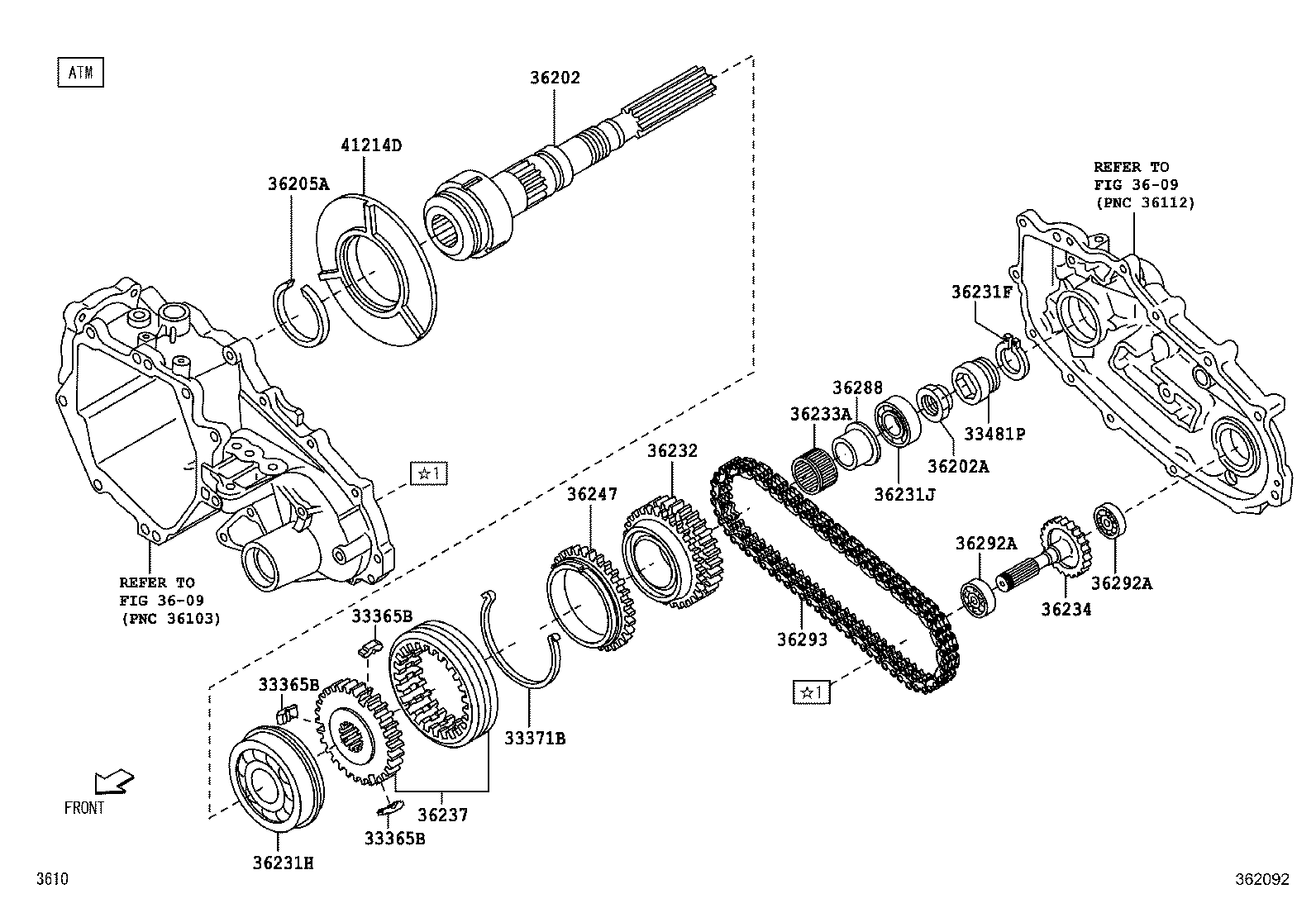

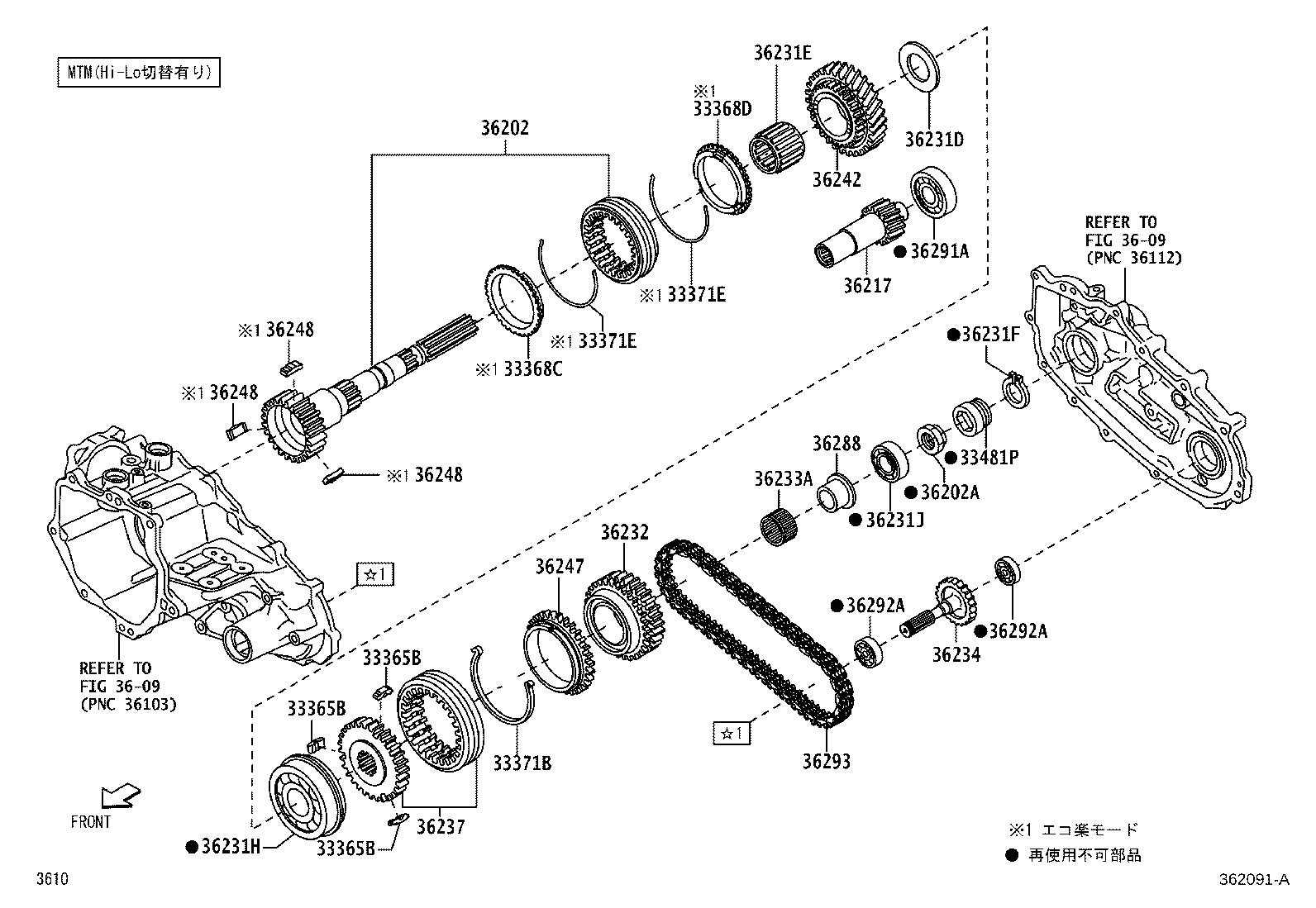

Transfer Gear
27 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 33365B | Key, Synchromesh Shifting, NO.1 |
| 33368C | Ring, Synchronizer, NO.2 (FOR TRANSFER) |
| 33368D | Ring, Synchronizer, NO.2 |
| 33371B | Spring, Synchromesh Shifting Key (FOR TRANSFER) |
| 33371E | Spring, Synchromesh Shifting Key, NO.1 |
| 33481P | Gear, Speedometer Drive (FOR TRANSFER) |
| 36202 | Shaft Sub-assy, Transfer Output, Rear |
| 36202A | Nut(FOR TRANSFER OUTPUT REAR SHAFT) |
| 36205A | Ring, Shaft Snap |
| 36217 | Gear, Transfer Low Speed Input |
| 36231D | Washer, Plate (FOR TRANSFER OUTPUT SHAFT) |
| 36231E | Bearing, Needle Roller (FOR TRANSFER OUTPUT SHAFT FRONT) |
| 36231F | Ring, Shaft Snap (FOR TRANSFER OUTPUT SHAFT) |
| 36231H | Bearing, Radial Ball (FOR TRANSFER OUTPUT SHAFT FRONT) |
| 36231J | Bearing, Radial Ball (FOR TRANSFER OUTPUT SHAFT REAR) |
| 36232 | Gear, Transfer Front Drive |
| 36233A | Bearing, Needle Roller (FOR TRANSFER DRIVE GEAR) |
| 36234 | Shaft, Transfer Output, Front |
| 36237 | Hub, Transfer Clutch |
| 36242 | Gear, Transfer Low |
| 36247 | Ring, Transfer Synchronizer |
| 36248 | Key, Synchromesh Shifting, Transfer Drive, NO.1 |
| 36288 | Race, Transfer Thrust Bearing, NO.1 |
| 36291A | Bearing (FOR TRANSFER DRIVE SPROCKET) |
| 36292A | Bearing (FOR TRANSFER DRIVEN SPROCKET) |
| 36293 | Chain, Transfer Front Drive |
| 41214D | Slinger, Center Differential Drive Pinion Oil |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
