Toyota Pixis Truck
2021-12 → present · chassis S500U,S510U · catalogue 897130 · Japan
Supported model
Data version 2021-12

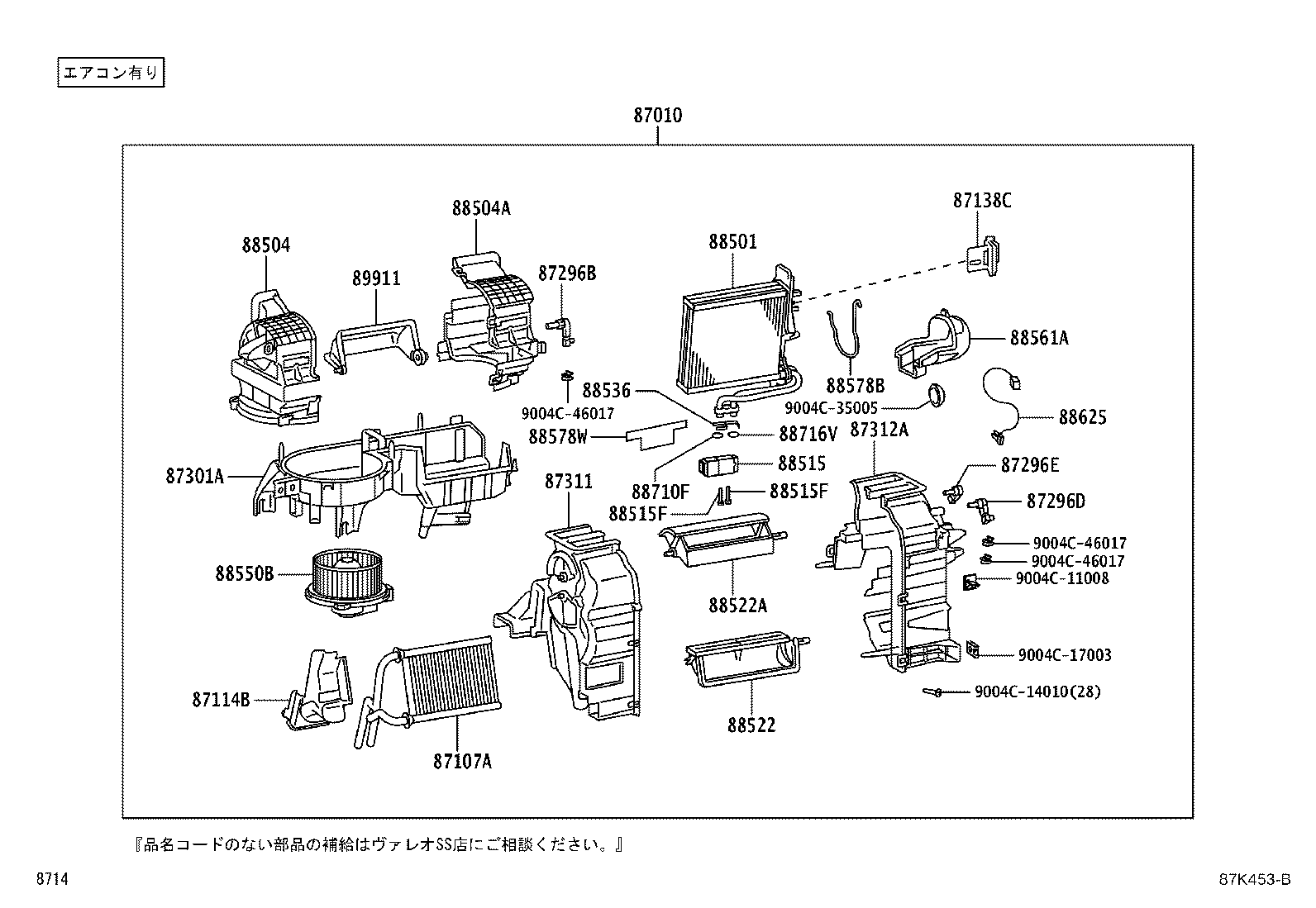

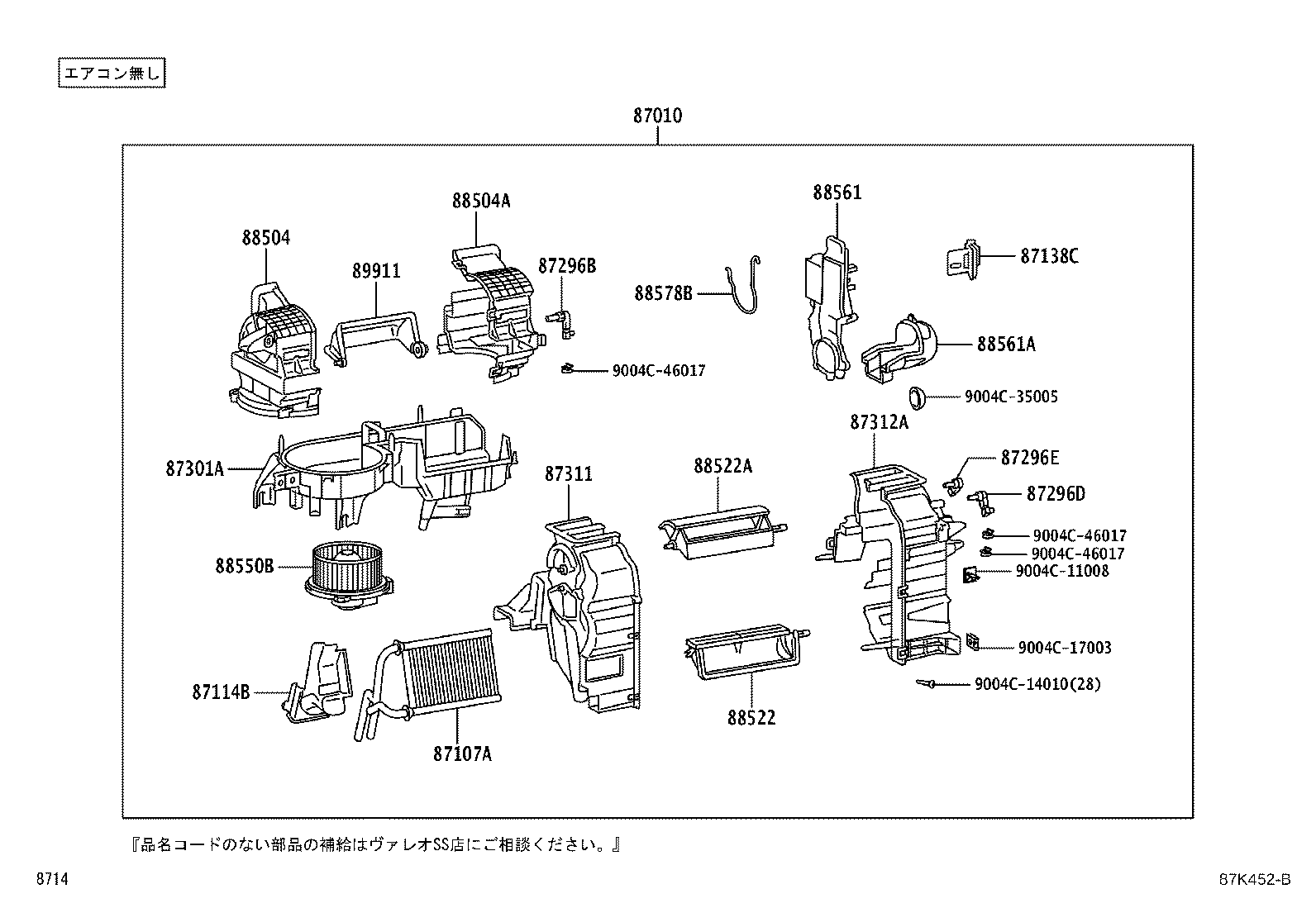

Heating & Air Conditioning - Cooler Unit
32 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 87010 | Unit Assy, Air Conditioner |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87114B | Cover, Heater |
| 87114L | Cover, Heater, NO.2 |
| 87138C | Resistor, Blower |
| 87296B | Lever, Heater Air Damper Control |
| 87296D | Lever, Heater Air Damper Control, NO.2 |
| 87296E | Lever, Heater Air Damper Control, NO.3 |
| 87301A | Case Sub-assy, Heater |
| 87311 | Case, Heater, NO.1 |
| 87312A | Case, Heater,NO.2 |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88504 | Case Sub-assy, Cooler Blower |
| 88504A | Case Sub-assy, Blower |
| 88515 | Valve, Cooler Expansion |
| 88515F | Bolt(FOR COOLER EXPANSION VALVE) |
| 88522 | Door, Cooling Unit |
| 88522A | Door, Cooling Unit NO.2 |
| 88536 | Bracket, Cooling Unit, NO.1 |
| 88550B | Motor Assy, Blower |
| 88561 | Cover, Cooler Unit |
| 88561A | Cover, Cooler Unit, A |
| 88568B | Filter, Air |
| 88569G | Clamp |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88578W | Packing, Cooling Unit, NO.4 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88710F | Ring, O |
| 88716V | Ring, O(FOR COOLER UNIT) |
| 88891S | Cover, Cooler, NO.1 |
| 88892N | Cover, Cooler, NO.2 |
| 89911 | Door, Cooler Box |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
