Toyota Scion XB
2003-04 → 2006-12 · chassis NCP31 · catalogue 115410 · United States
Discontinued model
Data version 2007-06

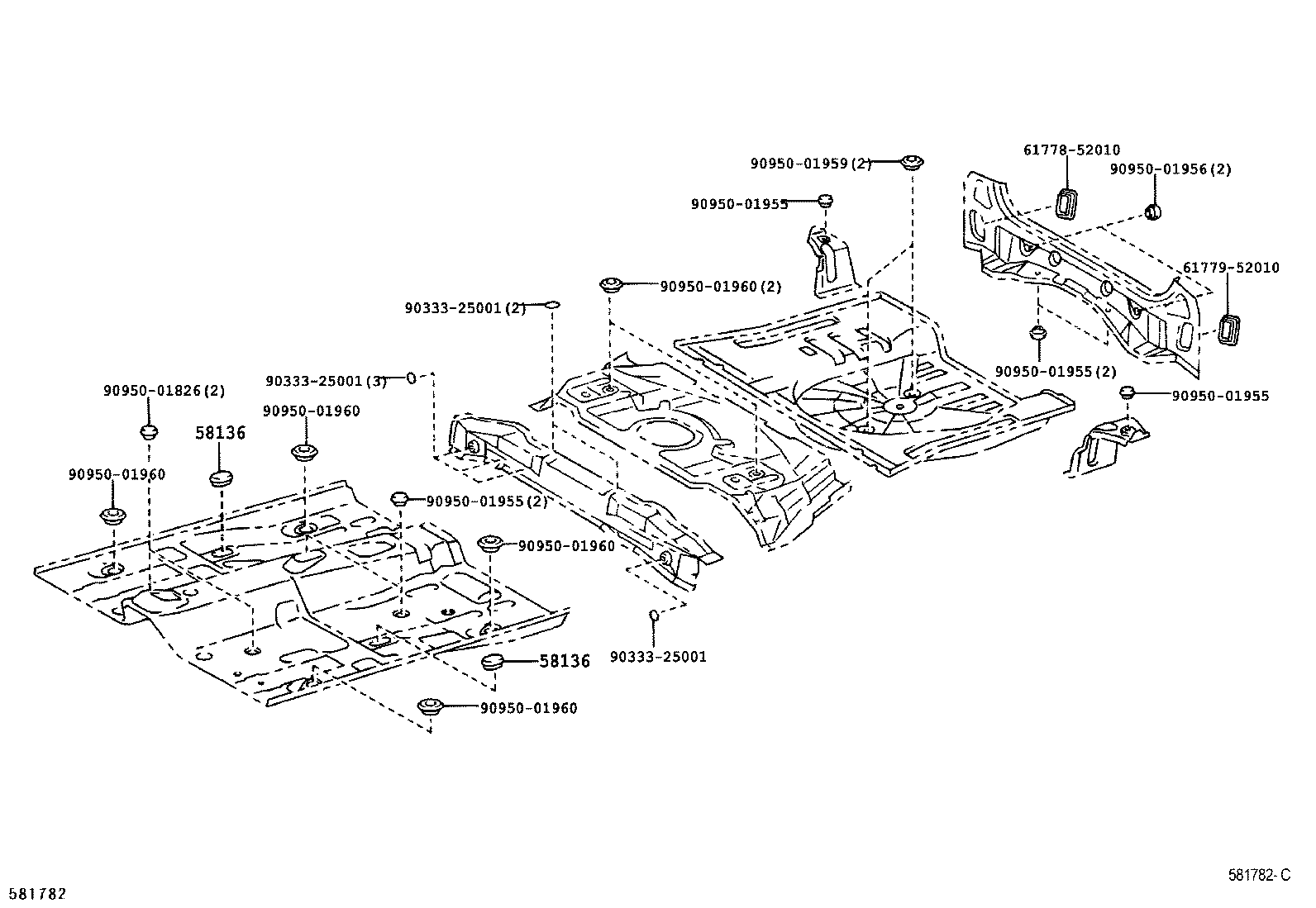

Floor Pan & Lower Back Panel
35 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 57451A | Member, Front Floor Cross, RH |
| 57452A | Member, Front Floor Cross, NO.2 |
| 57475D | Plate, Front Floor Crossmember, RH |
| 57476 | Plate, Front Floor Crossmember, LH |
| 57805B | Reinforcement Sub-assy, Belt Anchor, RH |
| 58037B | Reinforce, Center Pillar TO Floor, RH |
| 58038B | Reinforce, Center Pillar TO Floor, LH |
| 58111 | Pan, Front Floor |
| 58114A | Reinforcement, Front Floor Panel |
| 58117A | Reinforcement, Front Floor Side, RH |
| 58118C | Reinforcement, Front Floor Side, LH |
| 58136 | Cover, Front Floor Hole |
| 58141E | Reinforcement, Front Side Member TO Floor Pan, RH |
| 58142B | Reinforcemnet, Front Side Member TO Floor Pan, LH |
| 58161B | Reinforcement, Belt Anchor TO Floor Pan |
| 58179C | Bracket, Clamp Floor |
| 58208 | Pan, Center Floor |
| 58212C | Pan, Center Floor, Front |
| 58251B | Brace, Floor Panel, Front |
| 58273C | Reinforcement, Belt Anchor TO Center Floor |
| 58274 | Reinforcement, Belt Anchor TO Center Floor, NO.1 |
| 58305 | Bracket Sub-assy, Spare Wheel Clamp |
| 58311 | Pan, Rear Floor |
| 58315D | Extension, Rear Floor Pan, RH |
| 58316D | Extension, Rear Floor Pan, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58331F | Bracket, Rear Floor Heat Insulator, NO.3 |
| 58336B | Reinforcement, Rear Floor Pan |
| 58339D | Bracket, Jack UP |
| 58367B | Bracket, Fuel Tube |
| 58371B | Panel, Body Lower Back, Outer |
| 58778A | Bracket, Jack Holder, NO.1 |
| 58790B | Carrier Assy, Jack |
| 58791B | Carrier, Jack |
| 71316 | Bracket, Rear Seat Support |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
