Toyota Tercel
1982-08 → 1988-01 · chassis AL2# · catalogue 131420 · United States
Discontinued model
Data version 1988-03

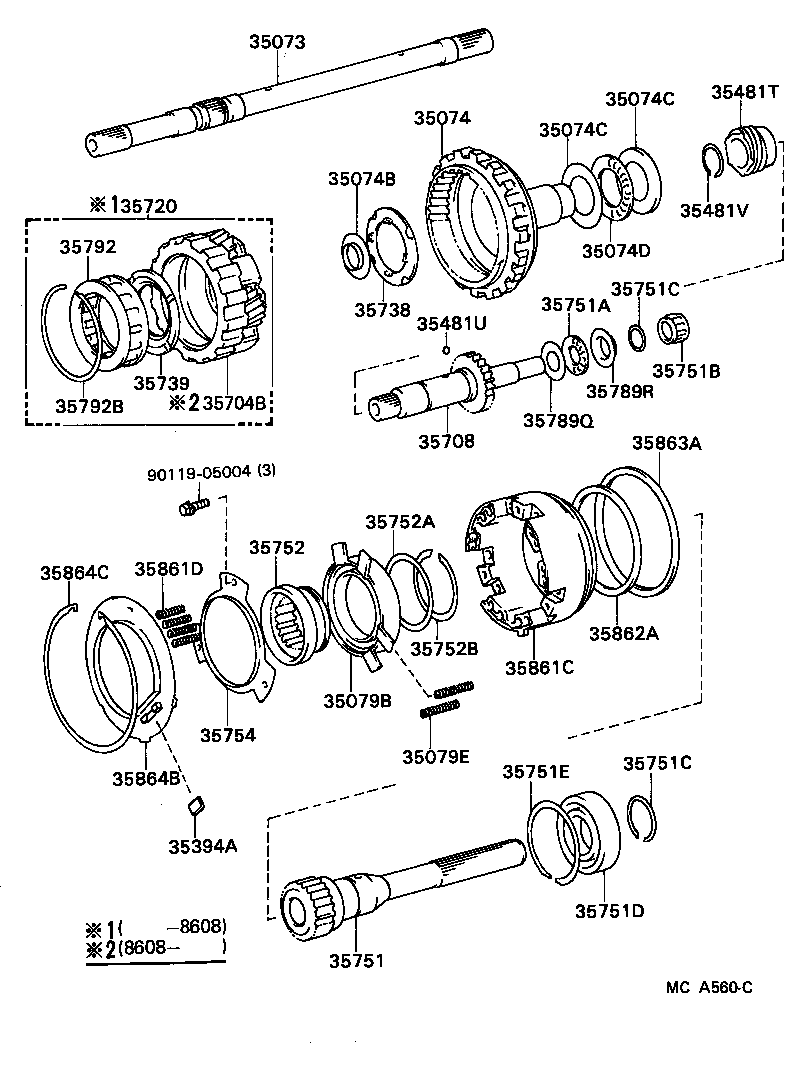

Planetary Gear, Reverse Piston & Counter Gear(ATM)
39 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 35073 | Shaft Sub-assy, Output |
| 35074 | Gear Sub-assy, Rear Planetary Ring |
| 35074B | Race, Thrust Bearing (FOR REAR PLANETARY RING GEAR FRONT) |
| 35074C | Race, Thrust Bearing (FOR REAR PLANETARY RING GEAR REAR) |
| 35074D | Bearing, Thrust (FOR REAR PLANETARY RING GEAR REAR) |
| 35079B | Guide Sub-assy, Rear Drive Clutch Sleeve |
| 35079E | Spring, Compression (FOR REAR DRIVE CLUTCH SLEEVE GUIDE) |
| 35394A | Magnet, Oil Cleaner (FOR REAR SERVO) |
| 35481T | Gear, Speedmeter Drive (ATM) |
| 35481U | Key OR Ball, Speedmeter Drive Gear (ATM) |
| 35481V | Ring OR Spacer (FOR ATM SPEEDMETER DRIVE GEAR) |
| 35704B | Gear Sub-assy, Front Planetary |
| 35708 | Shaft Sub-assy, Intermediate |
| 35720 | Gear Assy, Front Planetary |
| 35735A | Ring, Planetary Output Shaft Oil Seal |
| 35738 | Washer, Planetary Carrier Thrust, NO.2 |
| 35739 | Washer, Planetary Carrier Thrust, NO.3 |
| 35751 | Shaft, Rear Output |
| 35751A | Bearing, Thrust Needle Roller (FOR REAR OUTPUT SHAFT) |
| 35751B | Bearing, Needle Roller (FOR REAR OUTPUT SHAFT) |
| 35751C | Ring, Shaft Snap (FOR REAR OUTPUT SHAFT) |
| 35751D | Bearing, Radial Ball (FOR REAR OUTPUT SHAFT) |
| 35751E | Ring, Hole Snap (FOR REAR OUTPUT SHAFT) |
| 35752 | Sleeve, Rear Output Clutch |
| 35752A | Spacer (FOR REAR OUTPUT CLUTCH SLEEVE) |
| 35752B | Ring, Shaft Snap (FOR REAR OUTPUT CLUTCH SLEEVE) |
| 35754 | Retainer, Sleeve Guide |
| 35775 | Sleeve, Output Shaft |
| 35775A | Ball, Output Shaft Sleeve |
| 35789Q | Race, Thrust Bearing (FOR INTERMEDIATE SHAFT) |
| 35789R | Race, Thrust Bearing (FOR REAR OUTPUT SHAFT) |
| 35792 | Clutch, 1 Way, NO.2 |
| 35792B | Ring, Hole Snap (FOR 1 WAY CLUTCH NO.2) |
| 35861C | Piston, Rear Servo |
| 35861D | Spring, Compression (FOR REAR SERVO PISTON) |
| 35862A | Ring, Rear Piston Oil Seal, Inner |
| 35863A | Ring, Rear Piston Oil Seal, Outer |
| 35864B | Seat, Rear Servo Piston Return Spring |
| 35864C | Ring, Hole Snap (FOR RR SERVO PISTON RETURN SPRING SEAT) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
