Toyota Tercel
1982-08 → 1988-01 · chassis AL2# · catalogue 131420 · United States
Discontinued model
Data version 1988-03

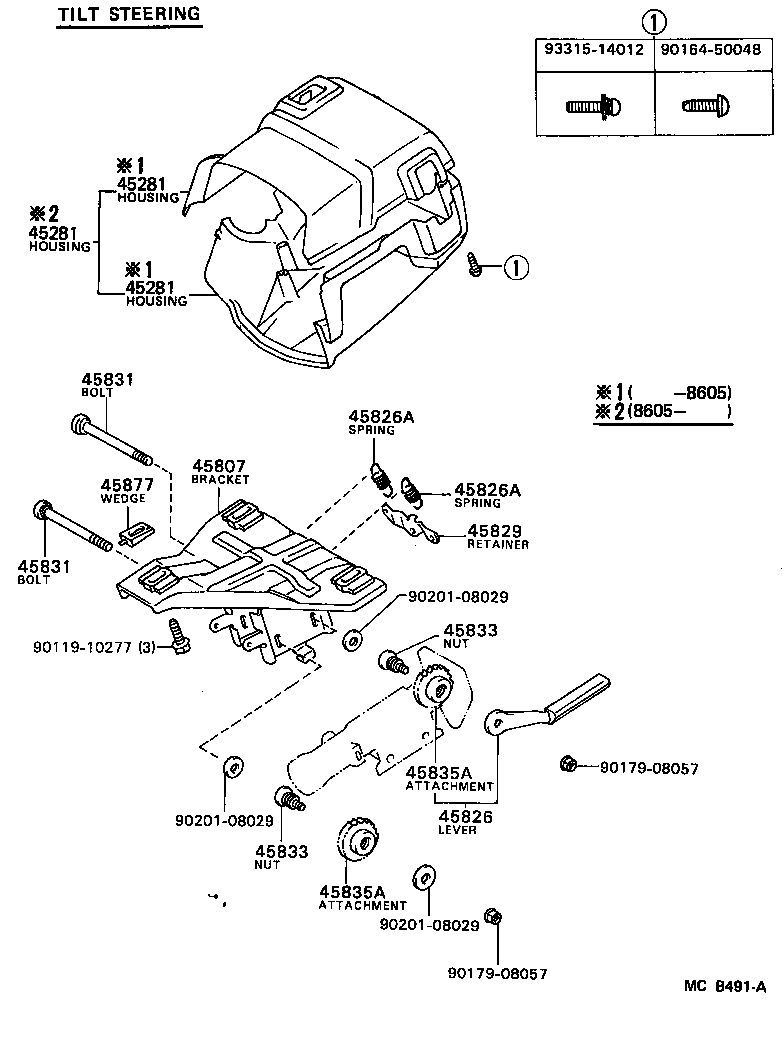

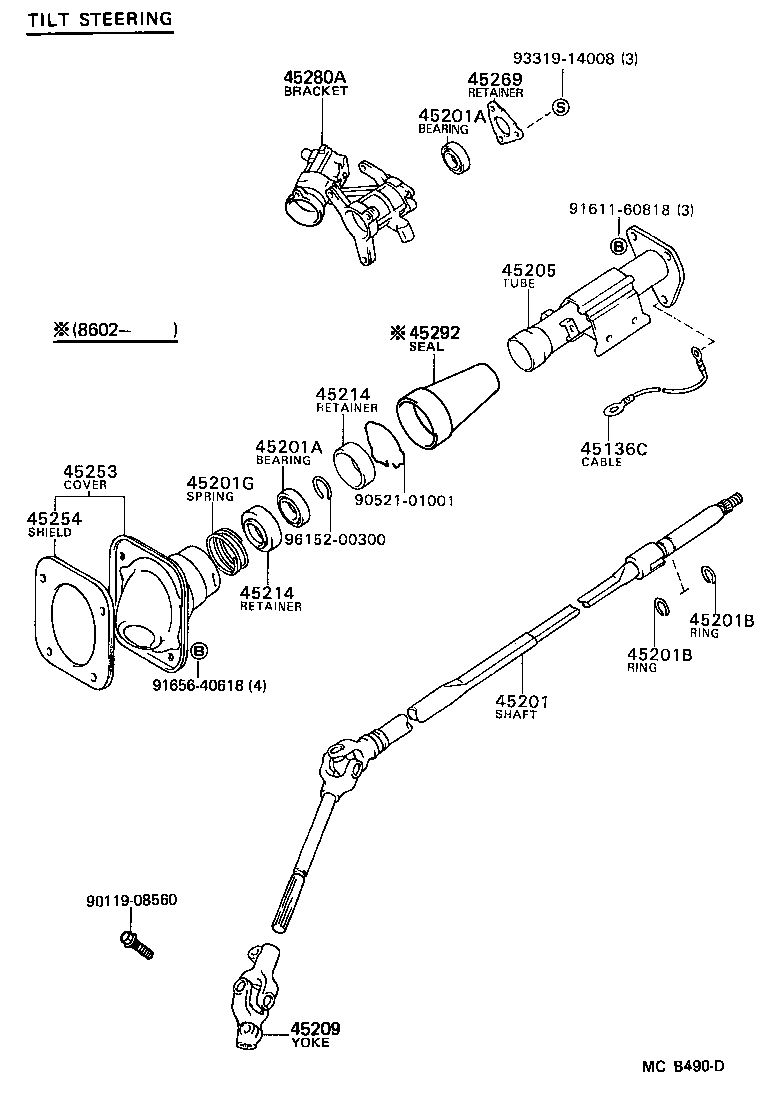

Steering Column & Shaft
48 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 45136C | Cable, Bond(FOR HORN EARTH) |
| 45201 | Shaft Sub-assy, Steering Main |
| 45201A | Bearing(FOR STEERING MAIN SHAFT) |
| 45201B | Ring, Shaft Snap(FOR STEERING MAIN SHAFT) |
| 45201G | Spring, Compression(FOR STEERING MAIN SHAFT) |
| 45202 | Shaft Sub-assy, Steering Intermediate |
| 45205 | Tube Sub-assy, Steering Column |
| 45209 | Yoke Sub-assy, Steering Sliding |
| 45214 | Retainer, Main Shaft Spring |
| 45222 | Cover, Steering Gear Dust |
| 45253 | Cover, Steering Column Hole |
| 45254 | Shield, Steering Column Hole |
| 45269 | Retainer, Main Shaft Bearing |
| 45280A | Bracket Assy, Steering Column, Upper |
| 45281 | Housing, Steering Column |
| 45292 | Seal, Main Shaft Lower Dust |
| 45501 | Housing Sub-assy, Steering Rack |
| 45501A | Seal, Type T Oil(FOR STEERING RACK HOUSING) |
| 45503 | End Sub-assy, Steering Rack |
| 45510 | Gear Assy, Steering |
| 45514 | Bracket, Steering Rack Housing, NO.1 |
| 45515 | Bracket, Steering Rack Housing, NO.2 |
| 45516 | Grommet, Steering Rack Housing, NO.1 |
| 45517 | Grommet, Steering Rack Housing, NO.2 |
| 45521 | Rack, Steering |
| 45522 | Bush, Steering Rack |
| 45523 | Guide, Rack(FOR STEERING GEAR) |
| 45523A | Spring(FOR STEERING GEAR RACK GUIDE) |
| 45523C | Spacer(FOR RACK GUIDE) |
| 45524 | Cap, Steering Rack Guide Spring |
| 45524A | Nut(FOR STEERING RACK GUIDE SPRING CAP) |
| 45535 | Boot, Steering Rack, NO.1 |
| 45535A | Clamp(FOR STEERING RACK BOOT) |
| 45535B | Clip(FOR STEERING RACK BOOT) |
| 45536 | Boot, Steering Rack, NO.2 |
| 45537A | Washer, Claw(FOR STEERING RACK END LOCK) |
| 45541 | Pinion, Steering |
| 45545 | Screw, Pinion Bearing Adjusting |
| 45545A | Nut(FOR PINION BEARING ADJUSTING SCREW) |
| 45807 | Bracket Sub-assy, Steering Column Upper Support |
| 45826 | Lever, Steering Tilt |
| 45826A | Spring, Tension(FOR STEERING TILT LEVER) |
| 45829 | Retainer, Tilt Steering Return Spring |
| 45831 | Bolt, Tilt Lever Lock, NO.1 |
| 45833 | Nut, Tilt Steering Adjusting, NO.1 |
| 45835A | Attachment, Tilt Lever Serration |
| 45877 | Wedge, Caster(FOR STEERING COLUMN TUBE SETTING) |
| 45897 | Bolt, Steering Lock Set |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
