Toyota Tercel
1986-08 → 1988-08 · chassis EL31 · catalogue 141410 · United States
Discontinued model
Data version 1989-01

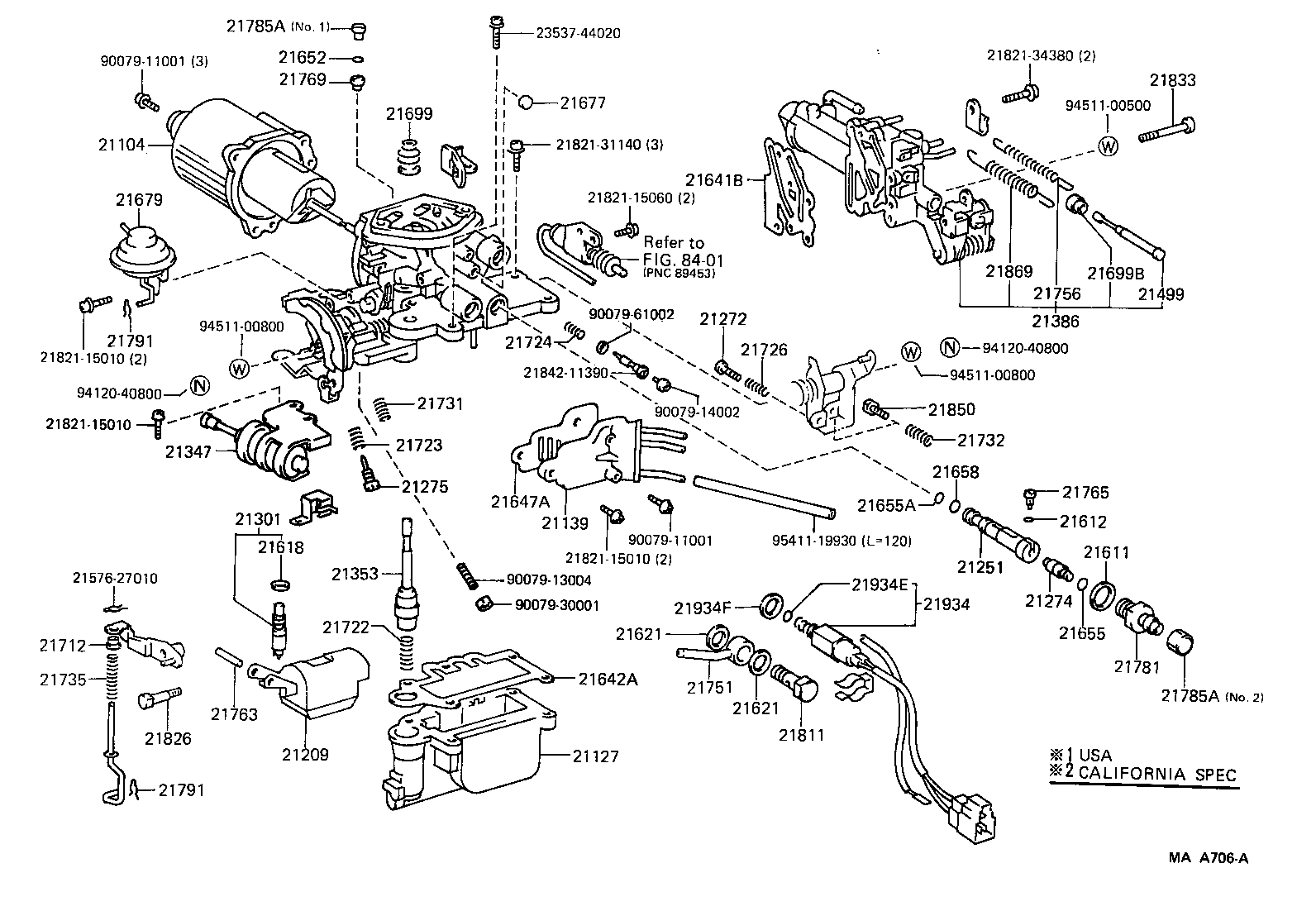

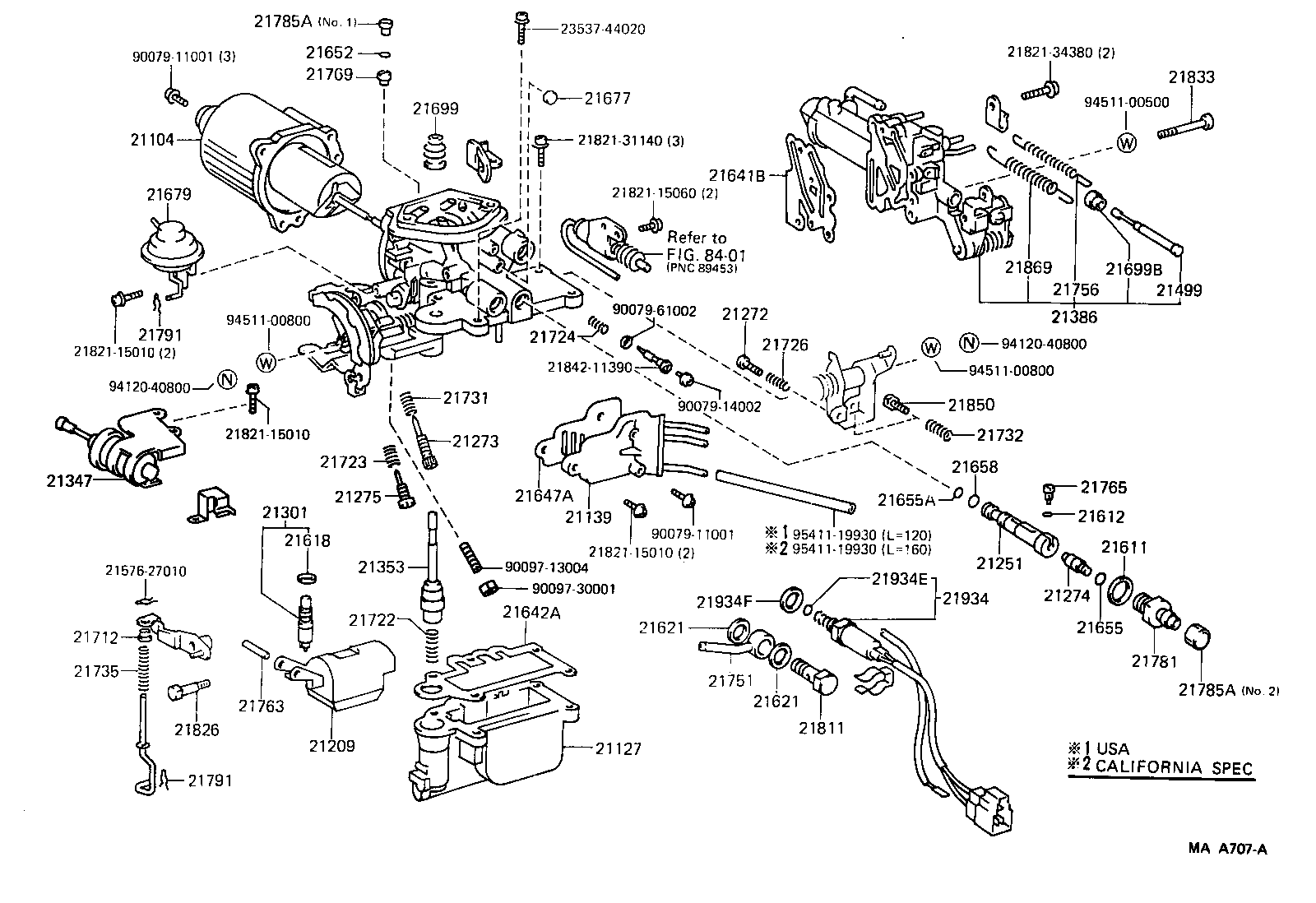

Carburetor
53 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 21104 | Chamber Sub-assy, Suction |
| 21127 | Bowl, Float |
| 21139 | Adapter(FOR CARBURETOR CONNECTING PIPE) |
| 21209 | Float Sub-assy |
| 21251 | Jet, 1ST Main |
| 21272 | Screw, 1ST Idle Adjusting |
| 21273 | Screw, Throttle Adjusting |
| 21274 | Screw, 1ST Throttle Adjusting |
| 21275 | Screw, Adjusting |
| 21301 | Valve Sub-assy, Needle |
| 21347 | Valve, Solenoid |
| 21353 | Plunger, Pump |
| 21386 | Compensator |
| 21499 | Rod, Push(FOR CARBURETOR) |
| 21611 | Gasket, Main Jet |
| 21612 | Gasket, Power Valve |
| 21618 | Gasket, Needle Valve Seat |
| 21621 | Gasket, Union Nipple |
| 21641B | Gasket, Compensator |
| 21642A | Gasket, Float Bowl |
| 21647A | Gasket, Adapter |
| 21652 | Ring, O(FOR SUCTION CHANBER ADJUSTING) |
| 21655 | Ring, O(FOR LIFTER ROD) |
| 21655A | Ring, O(FOR SLOW JET) |
| 21658 | Ring, O(FOR MAIN GUIDE UPPER) |
| 21677 | Plug |
| 21679 | Positioner |
| 21699 | Boot(FOR PUMP PLUNGER) |
| 21699B | Boot(FOR COMPENSATOR) |
| 21712 | Bush, Sliding Rod |
| 21722 | Spring, Pump Damping |
| 21723 | Spring, Idle Adjusting |
| 21724 | Spring, Throttle Adjusting |
| 21726 | Spring, 1ST Idle Adjusting |
| 21731 | Spring, Dash Pot OR Positioner Adjusting |
| 21732 | Spring, Throttle Adjusting |
| 21735 | Spring, Pump Arm |
| 21751 | Union, Nipple |
| 21756 | Spring, Back(FOR THROTTLE SHAFT) |
| 21763 | Pin, Float Lever |
| 21765 | Pin(FOR PUMP PLUNGER) |
| 21769 | Pin(FOR SUCTION CHANBER ADJUSTING) |
| 21781 | Plug, Main Passage(FOR CARBURETOR JET) |
| 21785A | Plug, Plate(FOR SUCTION CHANBER ADJUSTING) |
| 21791 | Ring, Snap, NO.1(FOR CARBURETOR LINK) |
| 21811 | Bolt, Union Nipple |
| 21826 | Screw, Pump Arm Set |
| 21833 | Screw, Set, NO.1(FOR CARBURETOR BODY SET) |
| 21850 | Screw, Throttle Switch Adjusting |
| 21869 | Spring(FOR MAIN JET) |
| 21934 | Solenoid, Throttle Valve |
| 21934E | Ring, O(FOR SOLENOID VALVE) |
| 21934F | Gasket |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
