Toyota Corolla (MEXICO)
2019-03 → present · chassis MZEA1#,ZRE212 · catalogue 152280 · United States
Supported model
Data version 2024-09

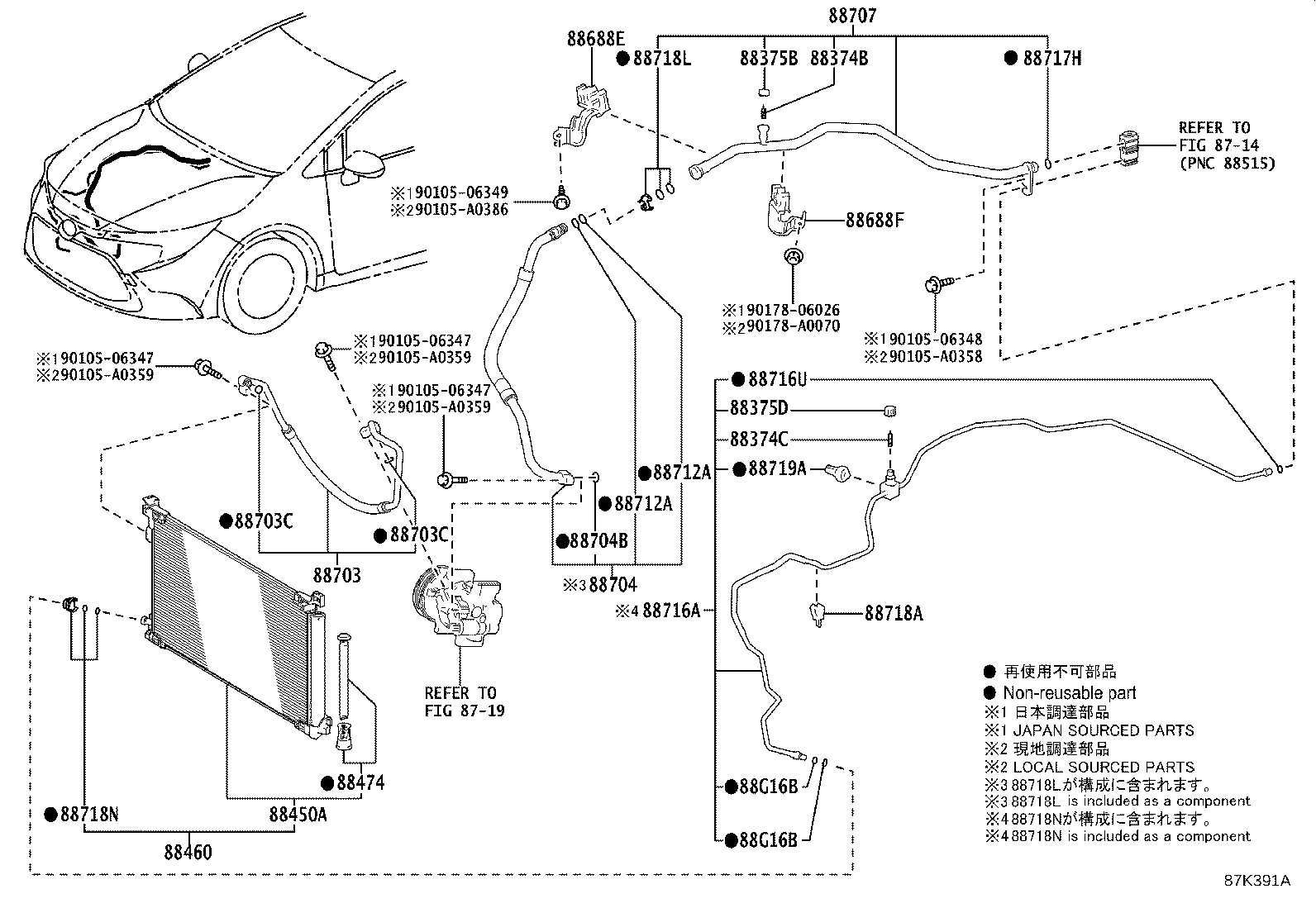

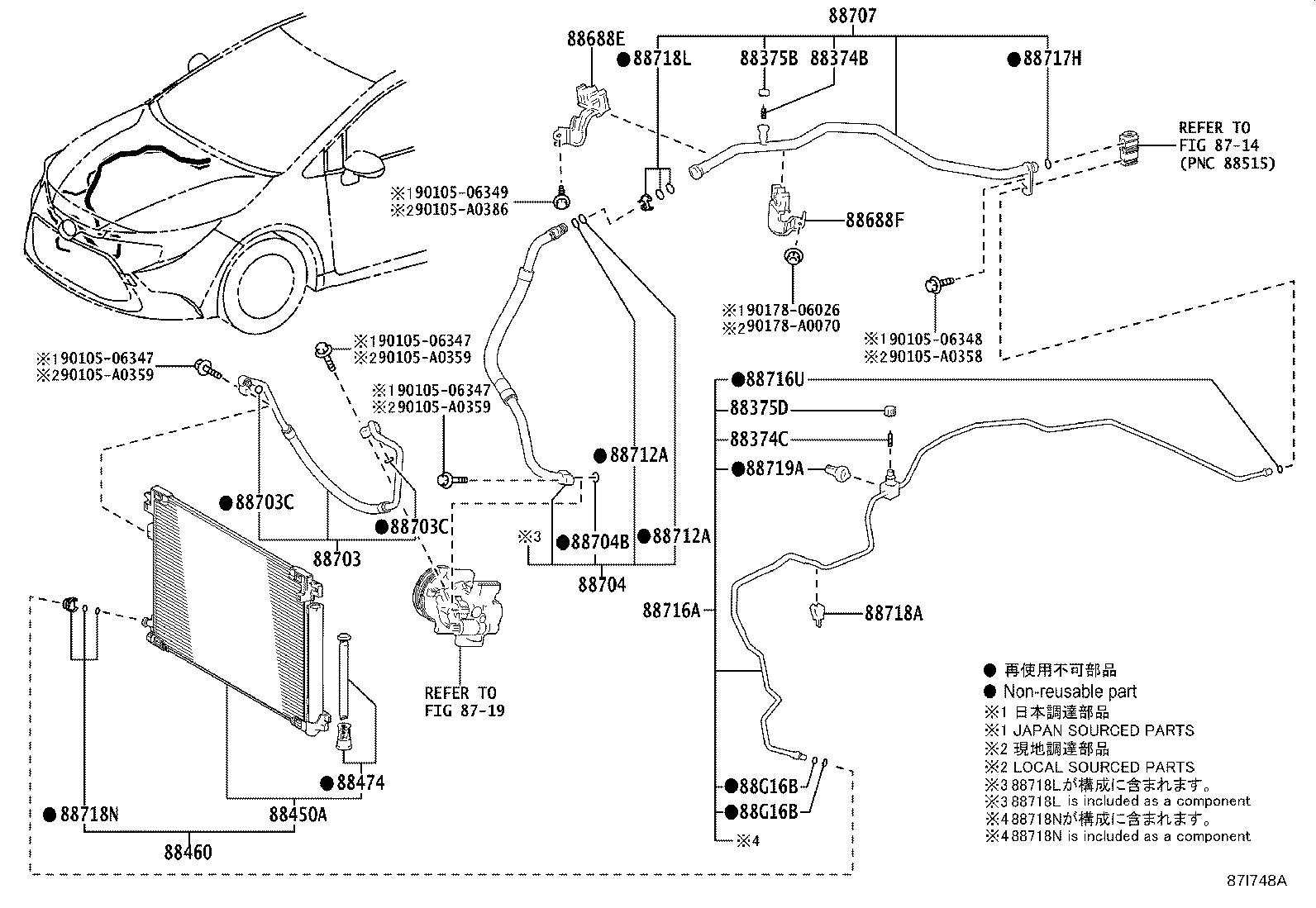

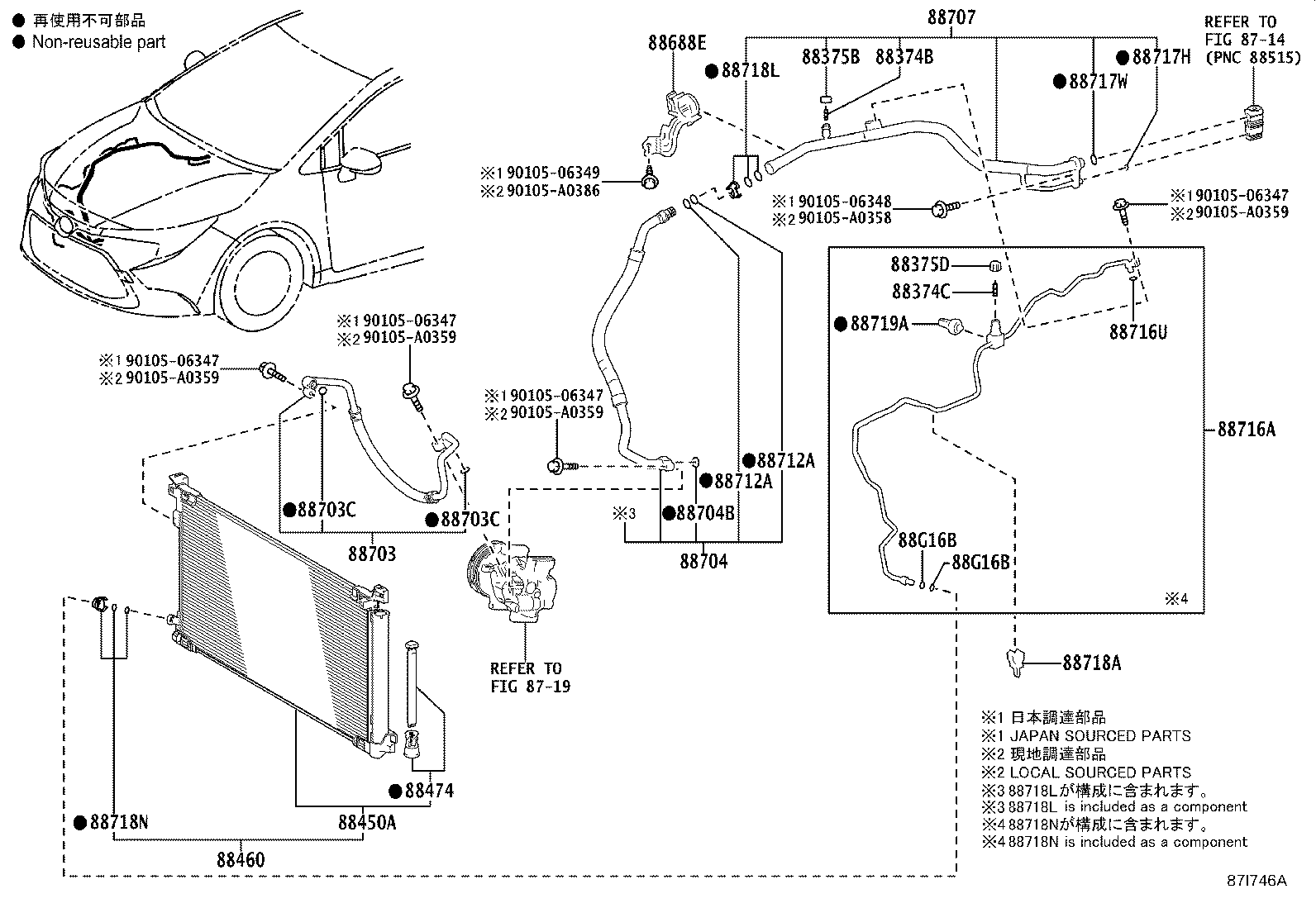

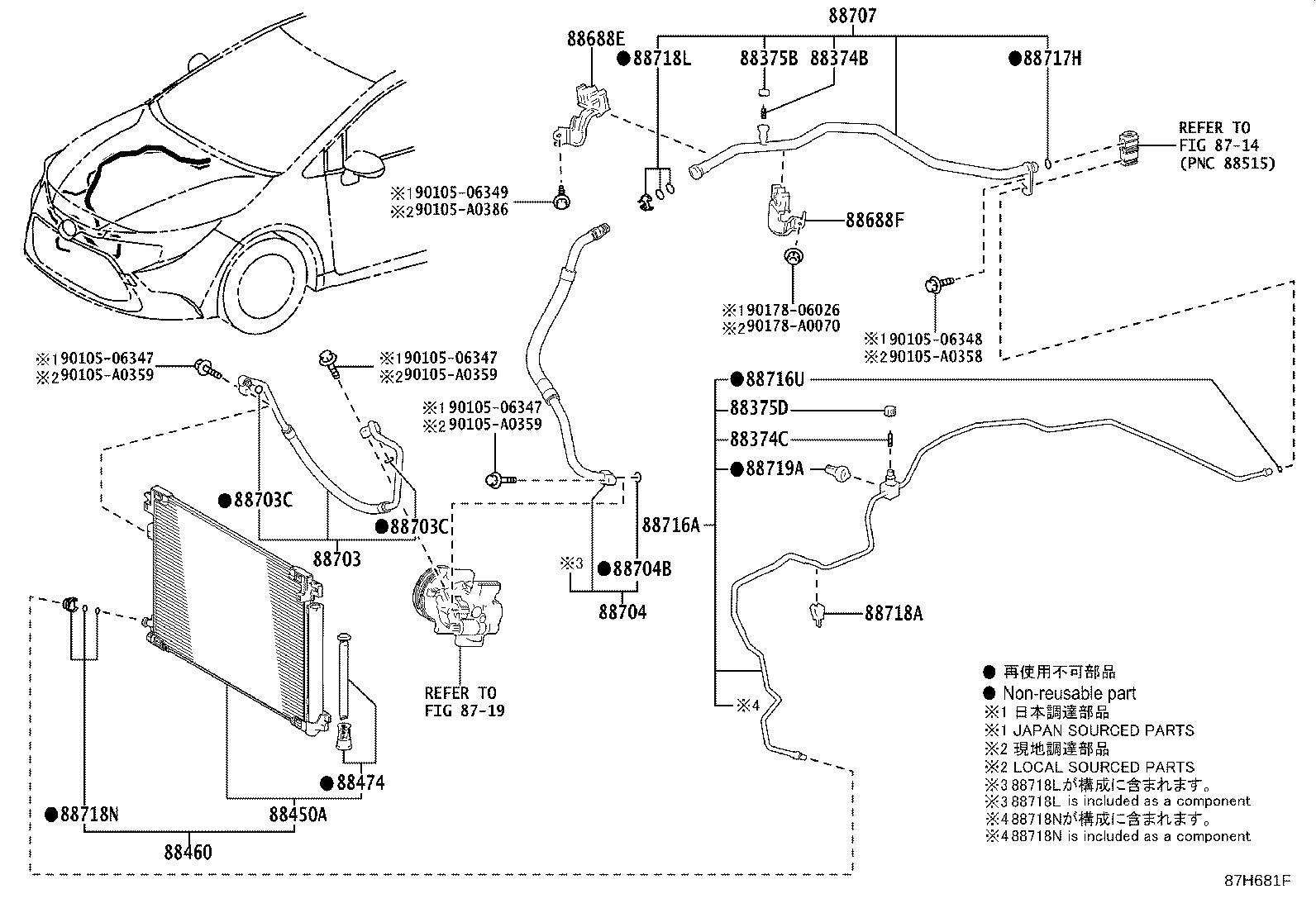

Heating & Air Conditioning - Cooler Piping
25 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88374F | Ring, O, NO.1 (FOR SERCIVE VALVE) |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88450A | Sub Condenser Assy |
| 88460 | Condenser Assy, Cooler |
| 88474 | Dryer, Cooler |
| 88688E | Bracket, Cooler Refrigerant Hose, NO.1 |
| 88688F | Bracket, Cooler Refrigerant Hose, NO.2 |
| 88703 | Hose Sub-assy, Discharge |
| 88703C | Ring, O(FOR DISCHARGE HOSE) |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88707 | Pipe Sub-assy, Suction |
| 88712A | Ring, O(FOR COOLER REFRIGERANT SUCTION HOSE) |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716U | Ring, O(FOR COOLER REFRIGERANT LIQUID PIPE) |
| 88717H | Ring, O(FOR COOLER REFRIGERANT SUCTION PIPE) |
| 88717W | Ring, O(FOR COOLER REFRIGERANT SUCTION PIPE) NO.2 |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718L | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88G16B | Ring, O, NO.2(FOR COOLER REFRIGERANT LIQUID PIPE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
