Toyota Corolla/Matrix (NAP)
2002-01 → 2008-01 · chassis ZZE13# · catalogue 155450 · United States
Discontinued model
Data version 2008-06

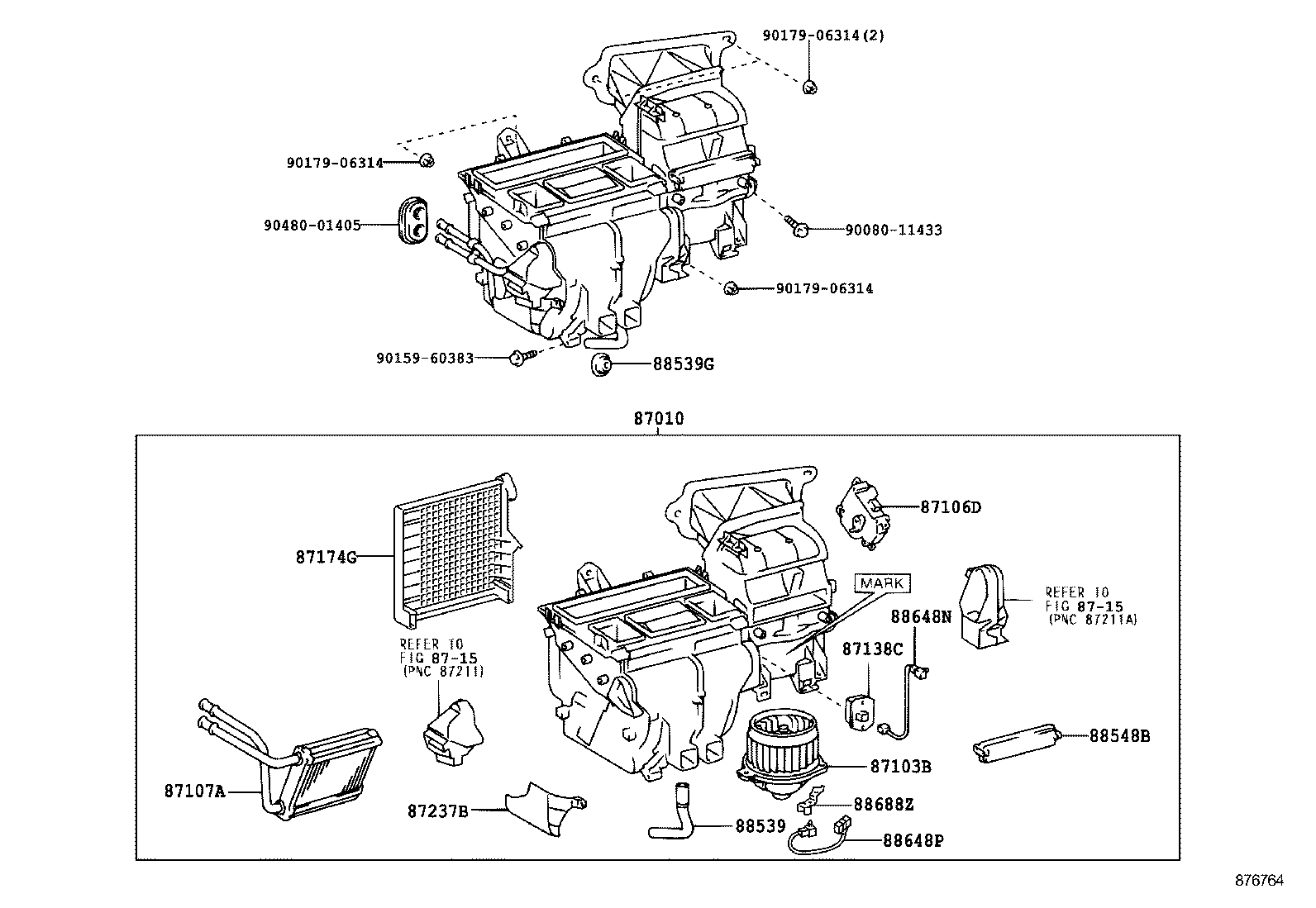

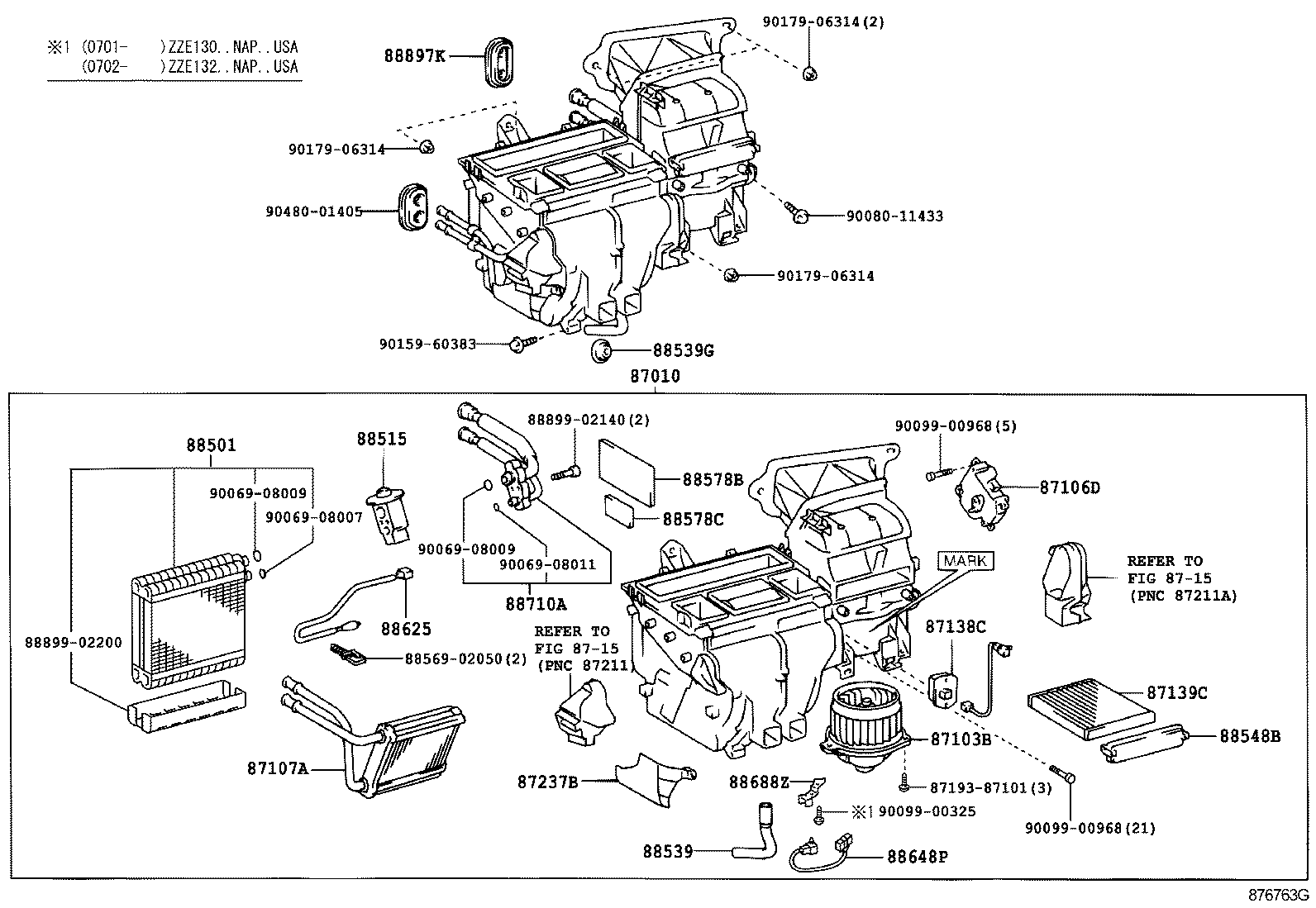

Heating & Air Conditioning - Cooler Unit
21 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 87010 | Unit Assy, Air Conditioner |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87106D | Servo Sub-assy, Damper, NO.1 |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87138C | Resistor, Blower |
| 87139C | Filter, Clean Air |
| 87174G | Guide, Air Heater |
| 87237B | Cover, Heater Piping |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88515 | Valve, Cooler Expansion |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539G | Grommet (FOR COOLER UNIT DRAIN HOSE) |
| 88548B | Case, Air Filter |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88648N | Wiring, Cooler, NO.2 |
| 88648P | Wire,Air Conditioner,NO.1 |
| 88688Z | Bracket |
| 88710A | Tube Assy, Air Conditioner |
| 88897K | Grommet, (FOR COOLER PIPE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
