Toyota Scion IM/IM
2015-06 → 2018-05 · chassis ZRE186 · catalogue 165420 · United States
Supported model
Data version 2018-11
Suspension Crossmember & Under Cover
23 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51201 | Crossmember Sub-assy, Front Suspension |
| 51206A | Member Sub-assy, Rear Suspension |
| 51217A | Reinforcement, Front Suspension Member, RH |
| 51218A | Reinforcement, Front Suspension Member, LH |
| 51425A | Reinforcement, Engine Front Mounting Bracket, Lower |

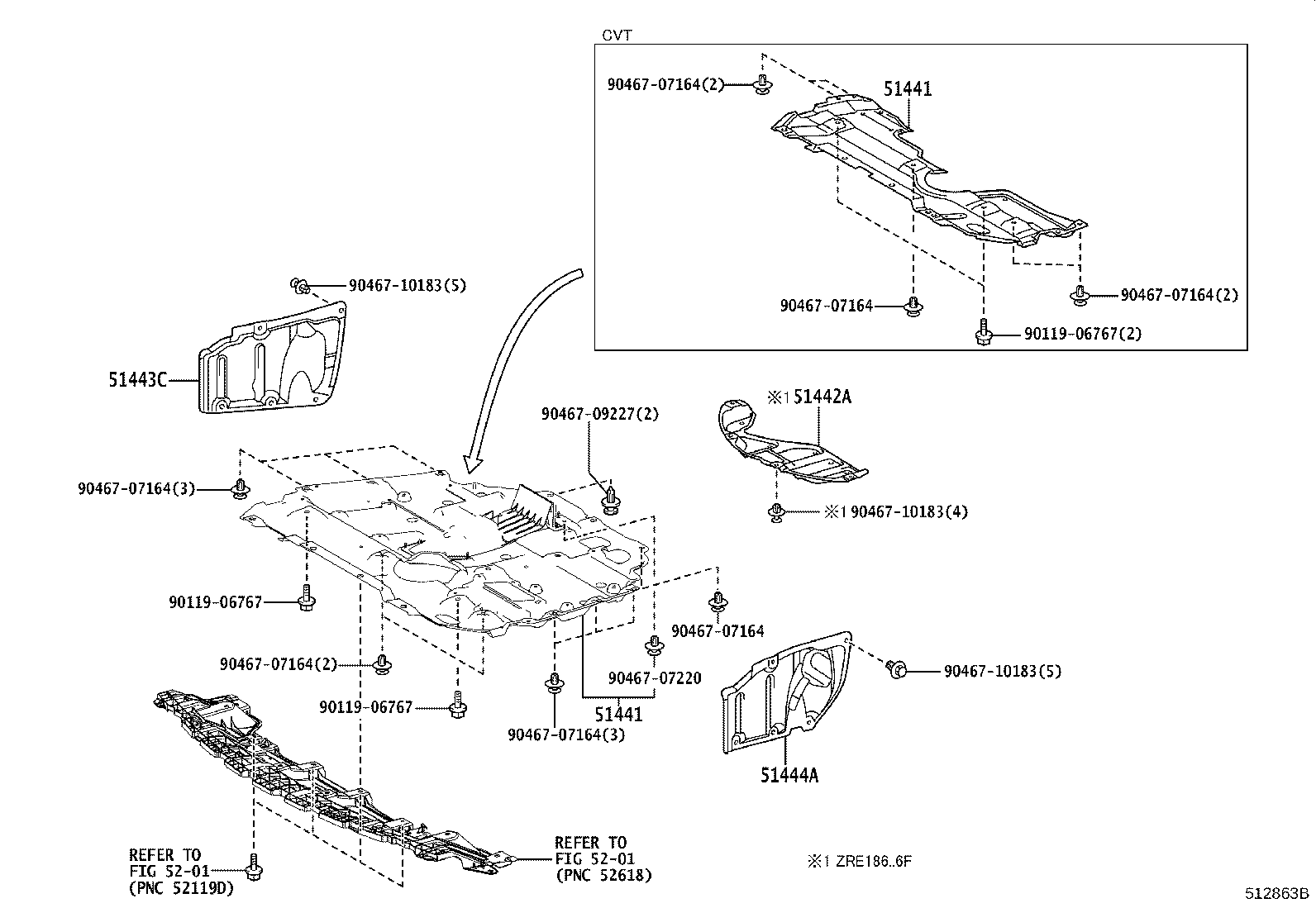

| 51441 | Cover, Engine Under, NO.1 |
| 51442A | Cover, Engine Under, Front NO.3 |
| 51443C | Cover, Engine Under, Rear RH |
| 51444A | Cover, Engine Under, Rear LH |
| 52203F | Stopper Sub-assy, Rear Suspension Member, Lower RH |
| 52204C | Stopper Sub-assy, Rear Suspension Member, Lower LH |
| 52255B | Brace, Front Suspension Member |
| 52257 | Brace, Front Suspension Member, Rear RH |
| 52258A | Brace, Front Suspension Member, Rear LH |
| 52271D | Cushion, Rear Suspension Member Body Mounting, Front |
| 52272 | Stopper, Rear Suspension Member, Upper |
| 52275B | Cushion, Rear Suspension Member Body Mount, Rear RH |
| 52276A | Cushion, Rear Suspension Member Body Mount, Rear LH |
| 52277B | Stopper, Rear Suspension Member, Rear Upper |
| 52278C | Stopper, Rear Suspension Member, Rear Lower |
| 52295 | Brace, Rear Suspension Member, RH |
| 52296 | Brace, Rear Suspension Member, LH |
| 57104E | Member Sub-assy, Front Cross |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
