Toyota GR Corolla
2022-10 → present · chassis GZEA14 · catalogue 16E410 · United States
Supported model
Data version 2024-09

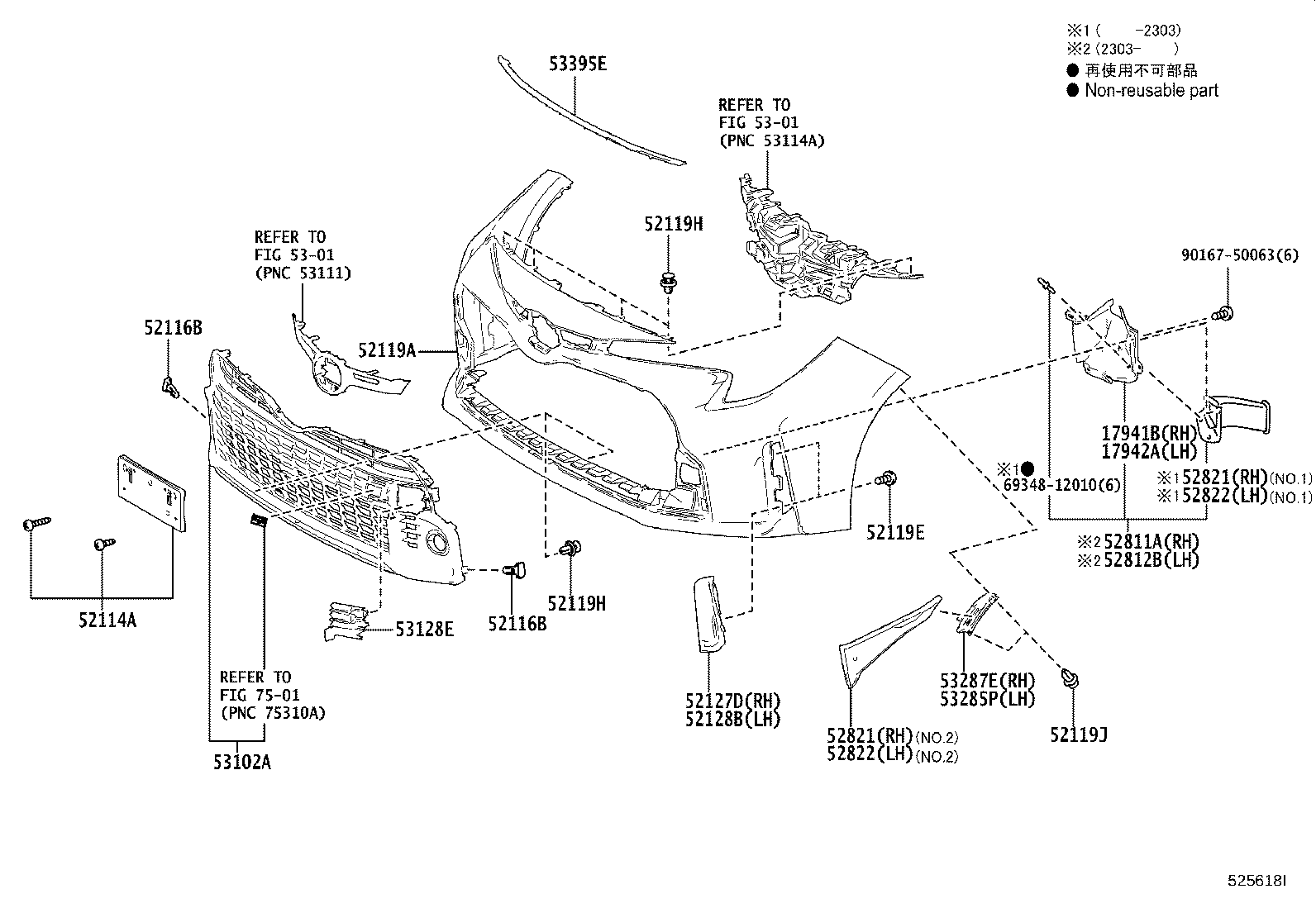

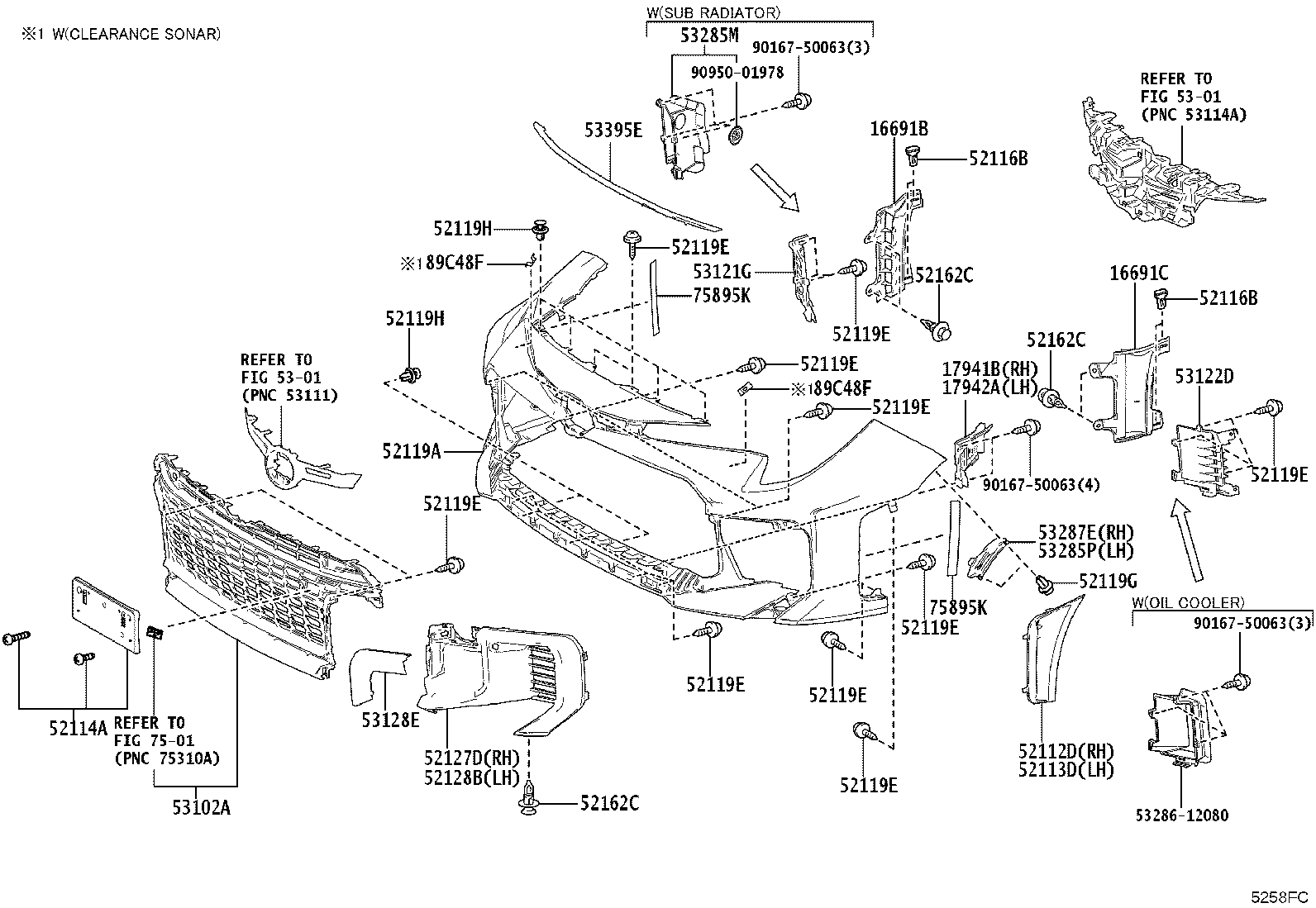

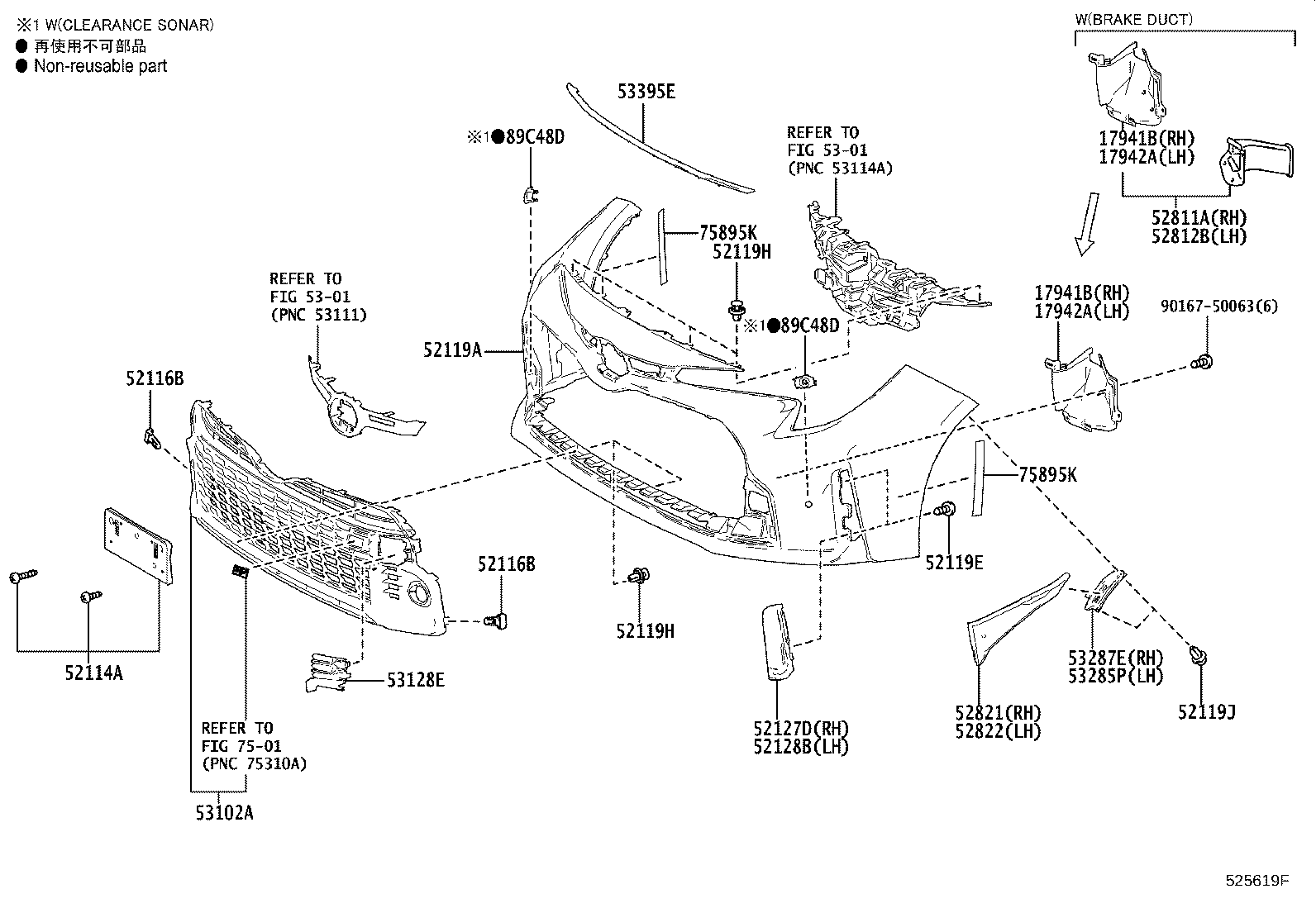

Front Bumper & Bumper Stay
46 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 16691B | Plate, Radiator Side Air Guide, Front RH |
| 16691C | Plate, Radiator Side Air Guide, Front |
| 17941B | Guide, Intercooler Air, NO.1 |
| 17942A | Guide, Intercooler Air, NO.2 |
| 47749F | Clip, Pin Hold |
| 52021 | Reinforcement Sub-assy, Front Bumper |
| 52112D | Extension, Front Bumper, RH |
| 52113D | Extension, Front Bumper, LH |
| 52114A | Bracket, Front Bumper Extension Mounting |
| 52115A | Support, Front Bumper Side, RH |
| 52116A | Support, Front Bumper Side, LH |
| 52116B | Retainer, Front Bumper |
| 52119A | Cover, Front Bumper |
| 52119D | Screw, NO.1 |
| 52119E | Screw, NO.2 |
| 52119G | Clip, NO.1 |
| 52119H | Clip, NO.2 |
| 52119J | Clip, NO.3 |
| 52127D | Cover, Front Bumper Hole, RH |
| 52128B | Cover, Front Bumper Hole, LH |
| 52132A | Reinforcement, Front Bumper, NO.2 |
| 52133F | Bracket, Front Bumper, RH |
| 52134G | Bracket, Front Bumper, LH |
| 52162C | Piece, Front Bumper |
| 52611 | Absorber, Front Bumper Energy |
| 52618 | Absorber, Front Bumper, Lower |
| 52811A | Duct, Cool Air Intake, NO.1 |
| 52812B | Duct, Cool Air Intake, NO.2 |
| 52821 | Duct, Air Intake, RH |
| 52822 | Duct, Air Intake, LH |
| 53102A | Grille Sub-assy, Radiator, Lwr |
| 53121G | Plate, Radiator Grille Finish, RH |
| 53122D | Plate, Radiator Grille Finish, LH |
| 53128E | Grille, Radiator, Lower Side LH |
| 53285M | Seal, Radiator Side Air, RH |
| 53285P | Duct, Cool Air Intake, LH |
| 53287E | Duct, Cool Air Intake, RH |
| 53395E | Seal, Hood TO Front End Panel |
| 53747F | Plate, Air Sealed |
| 53879H | Retainer, Front Fender Liner |
| 57013C | Bracket Sub-assy, Front Side Member, RH |
| 57014A | Bracket Sub-assy, Front Side Member, LH |
| 75895K | Tape, Moulding, NO.1 |
| 76851G | Grommet, Screw, NO.1 |
| 89C48D | Retainer, Ultrasonic Sensor, Front Corner |
| 89C48F | Retainer, Ultrasonic Sensor, Front Side |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
