Toyota Corolla FX
1986-09 → 1988-08 · chassis AE82 · catalogue 181410 · United States
Discontinued model
Data version 1988-08

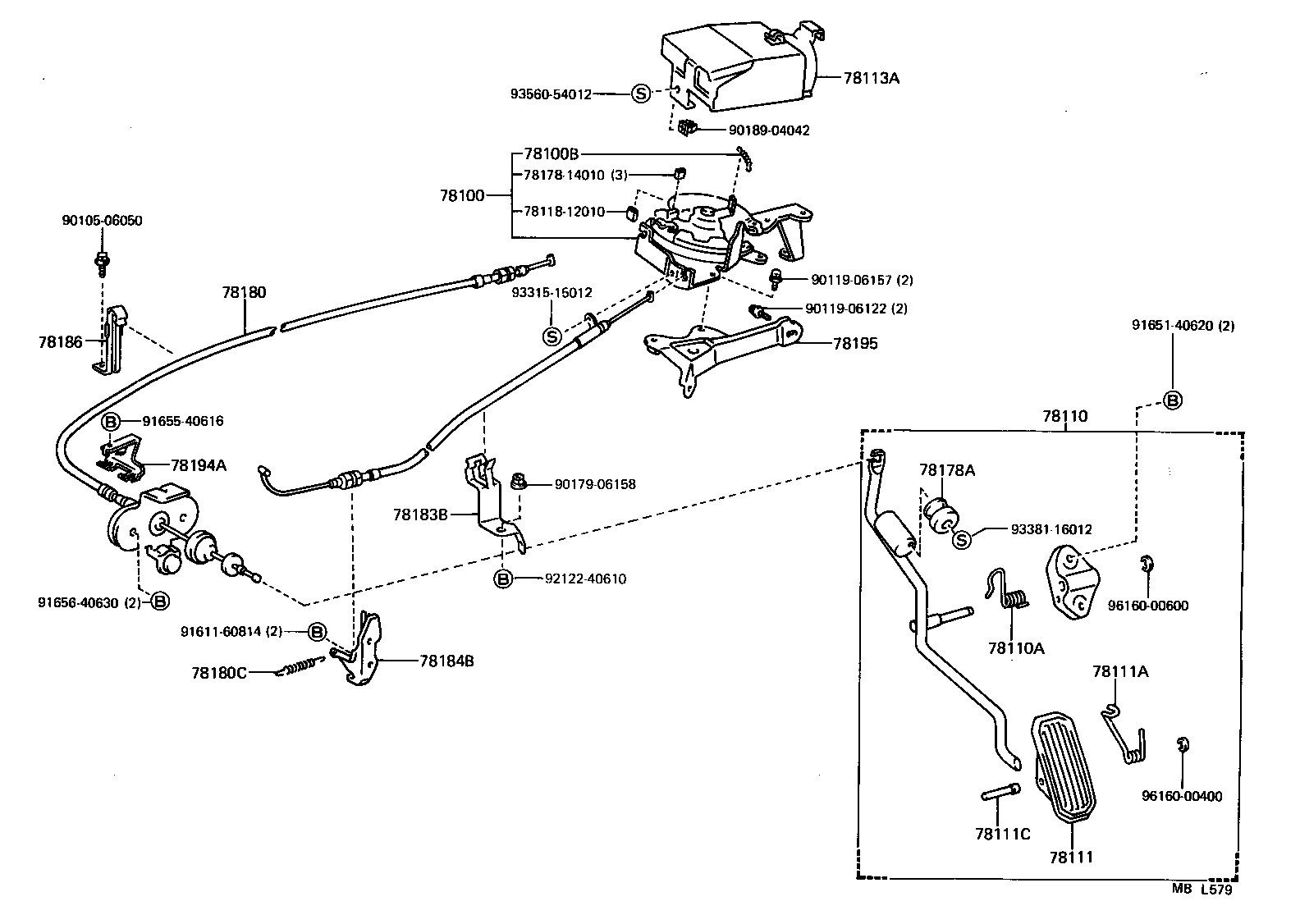

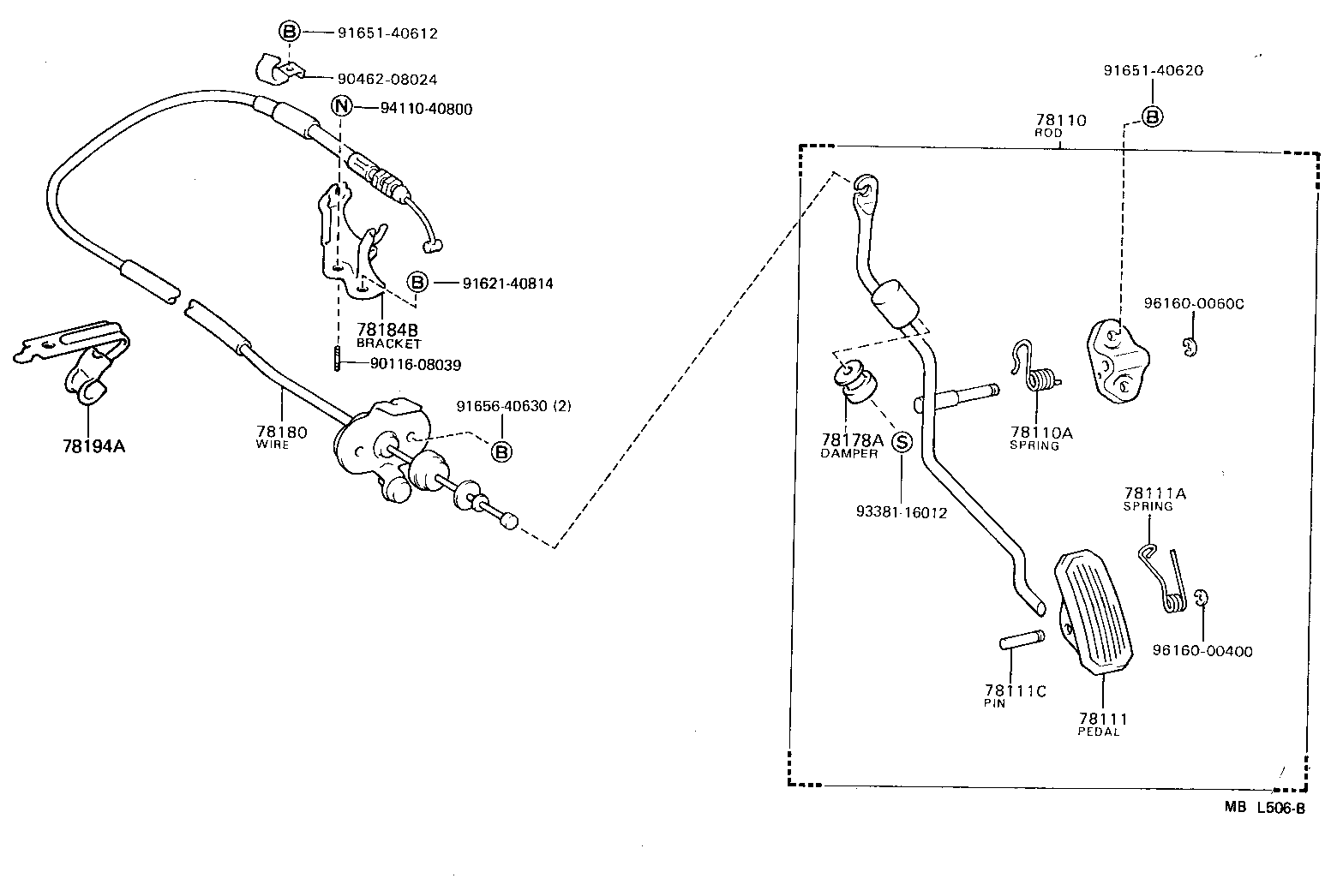

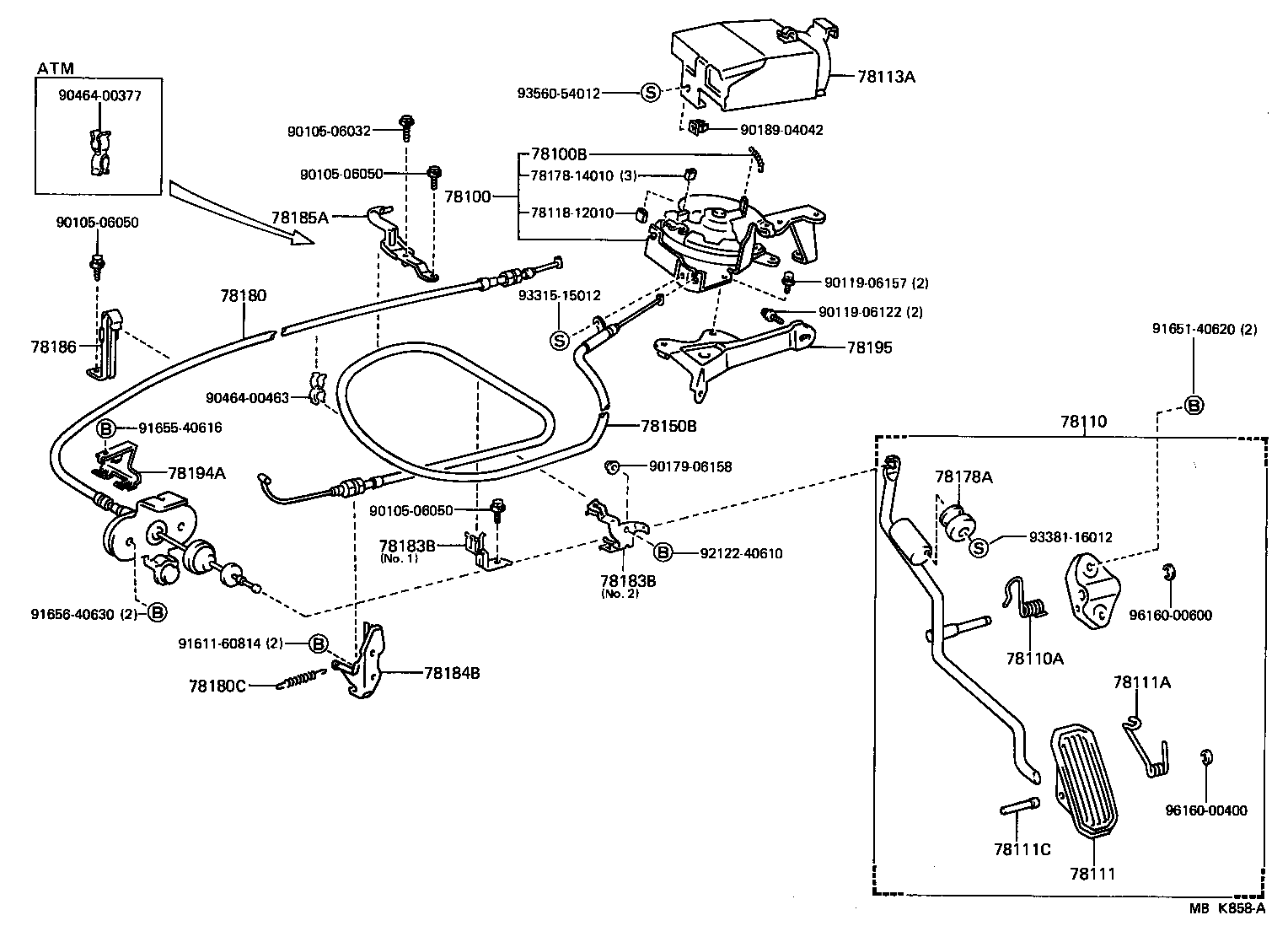

Accelerator Link
18 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 78100 | Link Assy, Accelerator |
| 78100B | Spring (FOR ACCELERATOR LINK) |
| 78110 | Rod Assy, Accelerator Pedal |
| 78110A | Spring (FOR ACCELERATOR PEDAL ROD) |
| 78111 | Pedal, Accelerator |
| 78111A | Spring (FOR ACCELERATOR PEDAL) |
| 78111C | Pin (FOR ACCELERATOR PEDAL) |
| 78113A | Cover, Auto Drive Accelerator Link |
| 78150B | Cable Assy, Accelerator Auto Drive |
| 78178A | Damper, Accelrator Pedal Rod Dynamic |
| 78180 | Wire Assy, Accelerator |
| 78180C | Spring, Tension (FOR ACCELERATOR WIRE) |
| 78183B | Clamp, Accelerator Control Cable |
| 78184B | Bracket, Accelerator Control Cable |
| 78185A | Clamp, Accelerator Control Cable, NO.2 |
| 78186 | Support, Accelerator Control Cable, NO.1 |
| 78194A | Support, Accelerator Control Cable, NO.4 |
| 78195 | Bracket, Accelerator Link |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
