Factory parts data · Europe

Toyota Prius

2009-04 → 2015-11 · chassis ZVW30 · catalogue 222430 · United States

Supported model Data version 2016-05

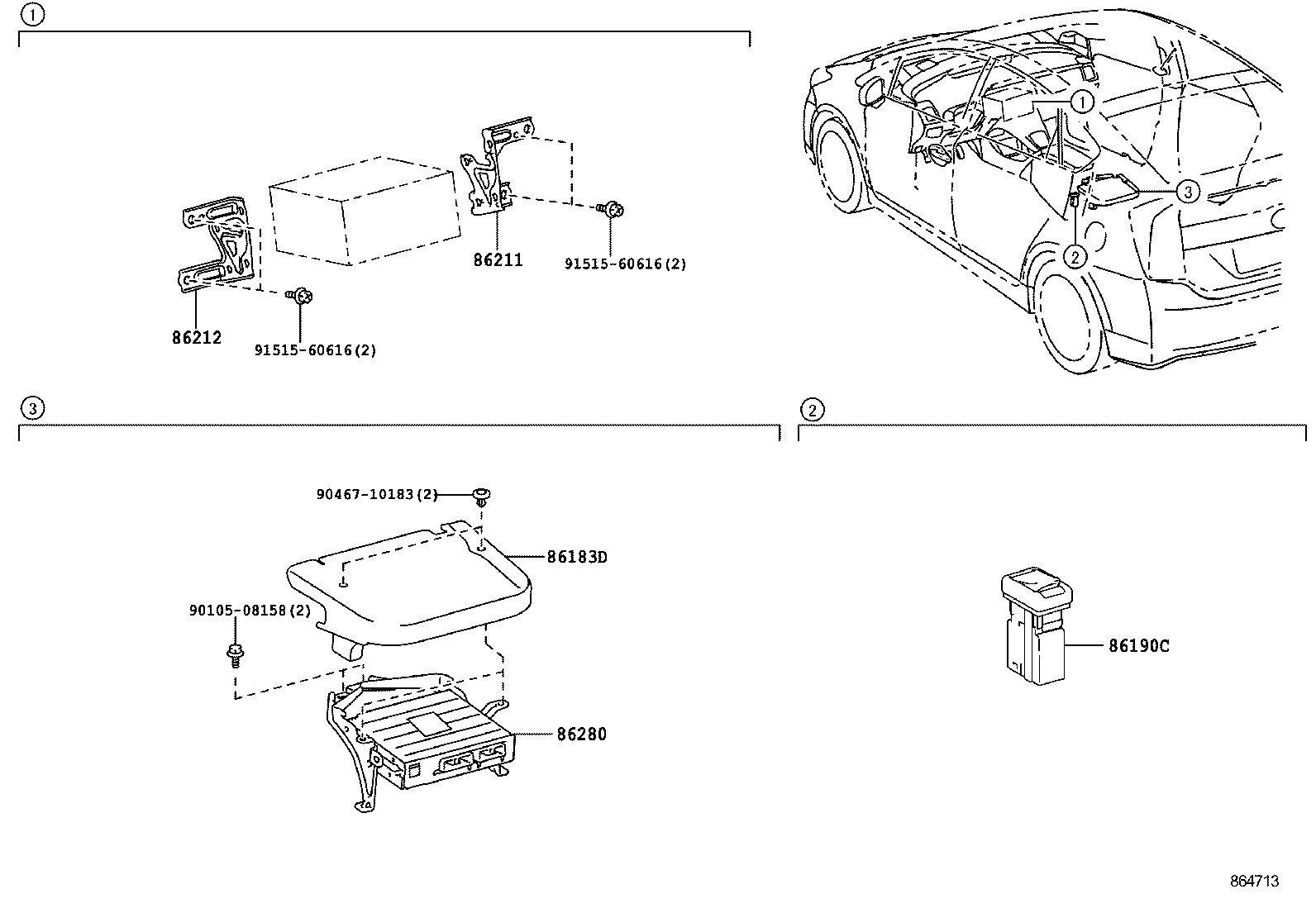

Exploded illustration 864713 86211 — BRACKET, RADIO, NO.1 (3 parts) 86212 — BRACKET, RADIO, NO.2 (3 parts) 9151560616 — not listed in this catalogue 9151560616 — not listed in this catalogue 86190C — ADAPTER ASSY, STEREO JACK, NO.1 (5 parts) 86183D — COVER, AUDIO AMPLIFIER (6 parts) 9046710183 — not listed in this catalogue 9010508158 — not listed in this catalogue 86280 — AMPLIFIER ASSY, STEREO COMPONENT (14 parts)
864713 · 5 callouts, 4 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
31 parts on this figure
Part number Description Fitment Price
86183D — Cover, Audio Amplifier
86183-47040 note Cover, Audio Amplifier
2009-04 → 2011-12 ended
ZVW30 S USA —
86183-47040 note Cover, Audio Amplifier
2009-04 → 2011-12 ended
ZVW30 S —
86183-47040 note Cover, Audio Amplifier
2009-04 → 2011-12 ended
ZVW30 S —
86183-47040 Cover, Audio Amplifier
2009-04 → 2011-12 ended
ZVW30 G —
86183-47110 Cover, Audio Amplifier
2011-12 → —
ZVW30 G —
86183-47110 note Cover, Audio Amplifier
2011-12 → —
ZVW30 CND —
86190C — Adapter Assy, Stereo Jack, NO.1
86190-48010 note Adapter Assy, Stereo Jack, NO.1
2009-08 → 2011-09 ended
ZVW30 L —
86190-48010 Adapter Assy, Stereo Jack, NO.1
2009-04 → 2011-12 ended
ZVW30 G,S —
86190-48010 Adapter Assy, Stereo Jack, NO.1
2011-09 → 2011-12 ended
ZVW30 L —
86190-48030 note Adapter Assy, Stereo Jack, NO.1
2010-11 → 2011-12 ended
ZVW30 (G,S) USA —
86190-47020 Adapter Assy, Stereo Jack, NO.1
2011-12 → —
ZVW30 —
86211 — Bracket, Radio, NO.1
86211-47060 Bracket, Radio, NO.1
2009-04 → 2011-12 ended
ZVW30 —
86211-47050 note Bracket, Radio, NO.1
2011-12 → 2015-11 ended
ZVW30 S USA —
86211-47100 Bracket, Radio, NO.1
2011-12 → 2015-11 ended
ZVW30 —
86212 — Bracket, Radio, NO.2
86212-47060 Bracket, Radio, NO.2
2009-04 → 2011-12 ended
ZVW30 —
86212-47050 note Bracket, Radio, NO.2
2011-12 → 2015-11 ended
ZVW30 S USA —
86212-47100 Bracket, Radio, NO.2
2011-12 → 2015-11 ended
ZVW30 —
86280 — Amplifier Assy, Stereo Component
86280-0W620 Amplifier Assy, Stereo Component
2009-04 → 2009-07 ended
ZVW30 G —
86280-0W620 note Amplifier Assy, Stereo Component
2009-04 → 2009-07 ended
ZVW30 S —
86280-0W620 note Amplifier Assy, Stereo Component
2009-04 → 2009-07 ended
ZVW30 S —
86280-0W621 Amplifier Assy, Stereo Component
2009-07 → 2009-10 ended
ZVW30 G —
86280-0W621 note Amplifier Assy, Stereo Component
2009-07 → 2009-10 ended
ZVW30 S —
86280-0W621 note Amplifier Assy, Stereo Component
2009-07 → 2009-10 ended
ZVW30 S —
86280-0W622 Amplifier Assy, Stereo Component
2009-10 → 2011-12 ended
ZVW30 G —
86280-0W622 note Amplifier Assy, Stereo Component
2009-10 → 2011-12 ended
ZVW30 S —
86280-0W622 note Amplifier Assy, Stereo Component
2009-10 → 2011-12 ended
ZVW30 S —
86280-47020 note Amplifier Assy, Stereo Component
2009-04 → 2011-12 ended
ZVW30 S USA —
86280-0WA51 Amplifier Assy, Stereo Component
2011-12 → 2013-10 ended
ZVW30 G —
86280-0WA51 note Amplifier Assy, Stereo Component
2011-12 → 2013-10 ended
ZVW30 CND —
86280-47080 Amplifier Assy, Stereo Component
2013-10 → —
ZVW30 G —
86280-47080 note Amplifier Assy, Stereo Component
2013-10 → —
ZVW30 CND —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
