Toyota Prius Prime(PHV)
2016-09 → 2022-11 · chassis ZVW52 · catalogue 224430 · United States
Supported model
Data version 2023-12

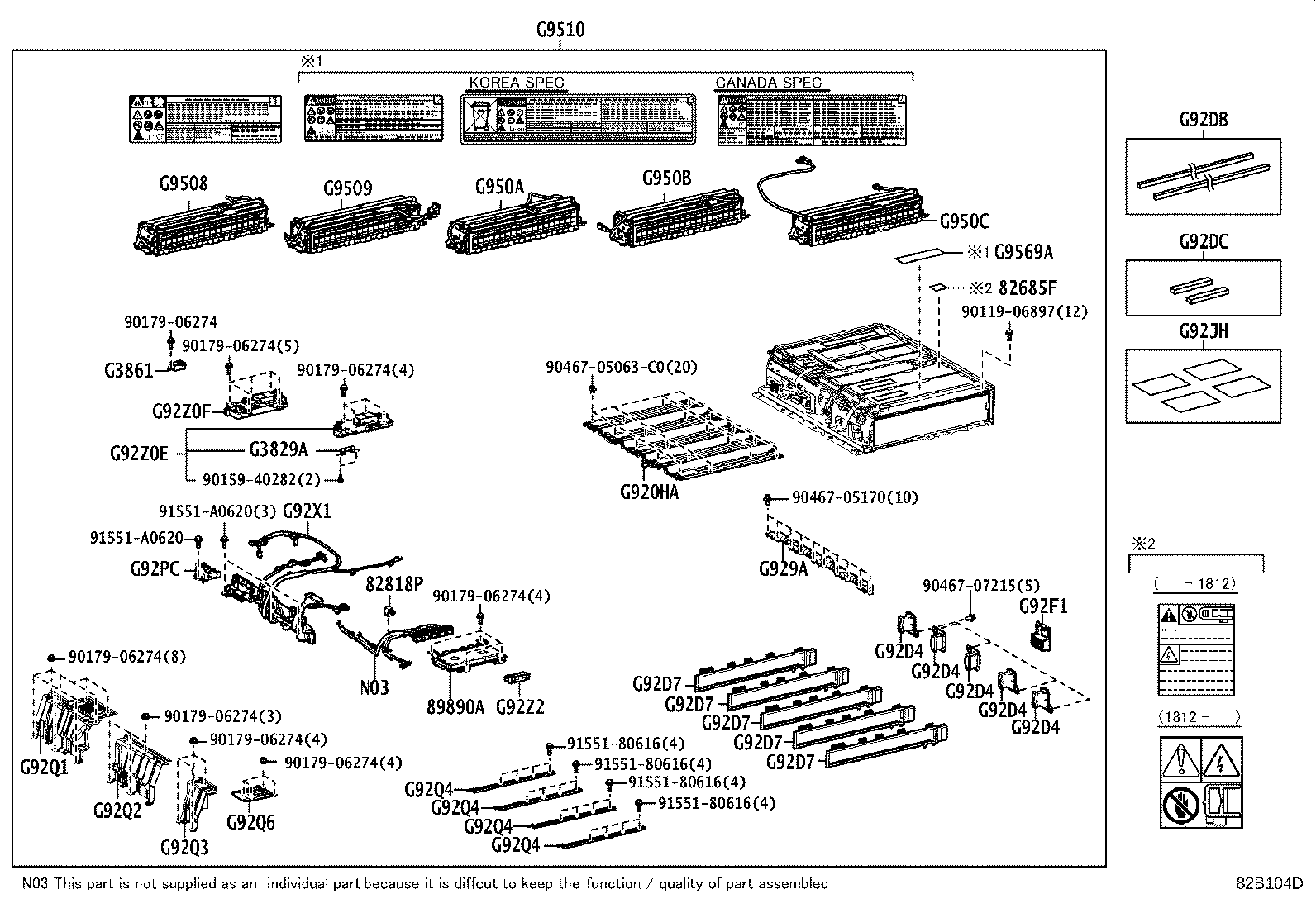

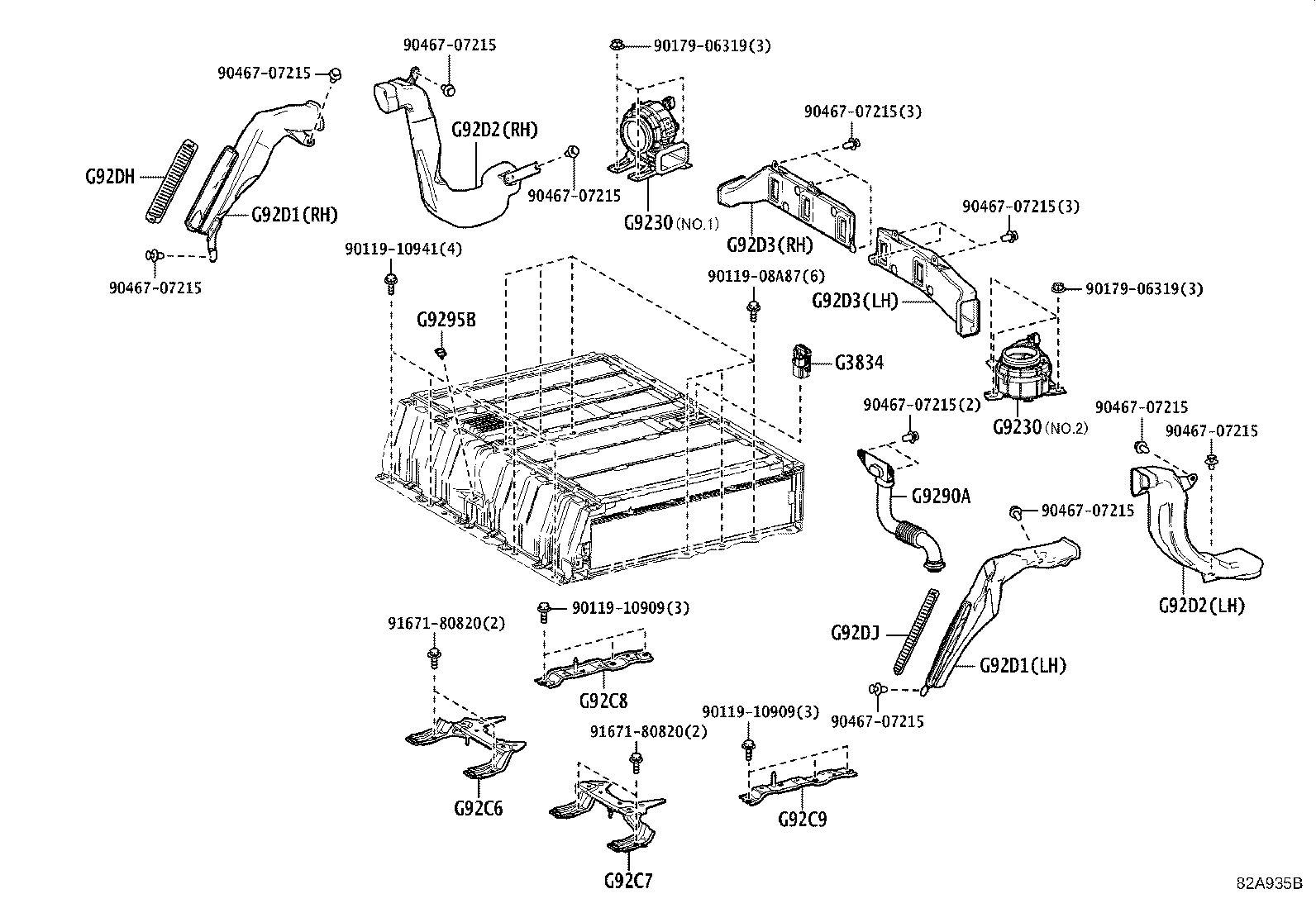

Battery & Battery Cable
47 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28898 | Plate, Battery |
| 28899 | Insulator, Battery |
| 82685F | Main Battery Caution Plate, NO.1 |
| 82818P | Protector, Wiring Harness |
| 89890A | Computer Assy, Battery |
| G3829A | Fuse, Electric Vehicle |
| G3834 | Grip, Service Plug |
| G3861 | Relay, HV Battery Heater |
| G920HA | Heater Sub-assy, HV Battery |
| G9230 | Blower Assy, Battery Cooling |
| G9290A | Hose Assy, Hybrid Battery |
| G9295B | Striker, Battery Cover Lock |
| G929A | Hose, HV Battery, NO.1 |
| G92C6 | Bracket, HV Battery Mount, NO.1 |
| G92C7 | Bracket, HV Battery Mount, NO.2 |
| G92C8 | Bracket, HV Battery Mount, NO.3 |
| G92C9 | Bracket, HV Battery Mount, NO.4 |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92D3 | Duct, Hybrid Battery Intake, NO.3 |
| G92D4 | Duct, Hybrid Battery Intake, NO.4 |
| G92D7 | Duct, Hybrid Battery Intake, NO.7 |
| G92DB | Seal, Hybrid Battery, NO.1 |
| G92DC | Seal, HV Battery, NO.2 |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92DJ | Filter, HV Battery Intake, NO.2 |
| G92F1 | Duct, Hybrid Battery Exhaust, NO.1 |
| G92JH | Sheet, Hybrid Battery Cover |
| G92PC | Protector, HV Battery, NO.1 |
| G92Q1 | Panel, HV Battery Shield, NO.1 |
| G92Q2 | Panel, HV Battery Shield, NO.2 |
| G92Q3 | Panel, HV Battery Shield, NO.3 |
| G92Q4 | Reinforcement, HV Battery Shield, NO.1 |
| G92Q6 | Panel, HV Battery Shield, NO.4 |
| G92X1 | Wire, Hybrid Battery Pack, NO.1 |
| G92Z0E | Block Assy, HV Battery Junction, NO.2 |
| G92Z0F | Block Assy, HV Battery Junction, NO.1 |
| G92Z2 | Block, Hybrid Battery Terminal |
| G9508 | Stack Sub-assy, HV Supply, NO.1 |
| G9509 | Stack Sub-assy, HV Supply, NO.2 |
| G950A | Stack Sub-assy, HV Supply, NO.3 |
| G950B | Stack Sub-assy, HV Supply, NO.4 |
| G950C | Stack Sub-assy, HV Supply, NO.5 |
| G9510 | Battery Assy, HV Supply |
| G9569A | Label, Lithium Ion Battery Caution |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
