Toyota Celica
1981-08 → 1985-12 · chassis RA6#,MA61 · catalogue 252430 · United States
Discontinued model
Data version 1985-12

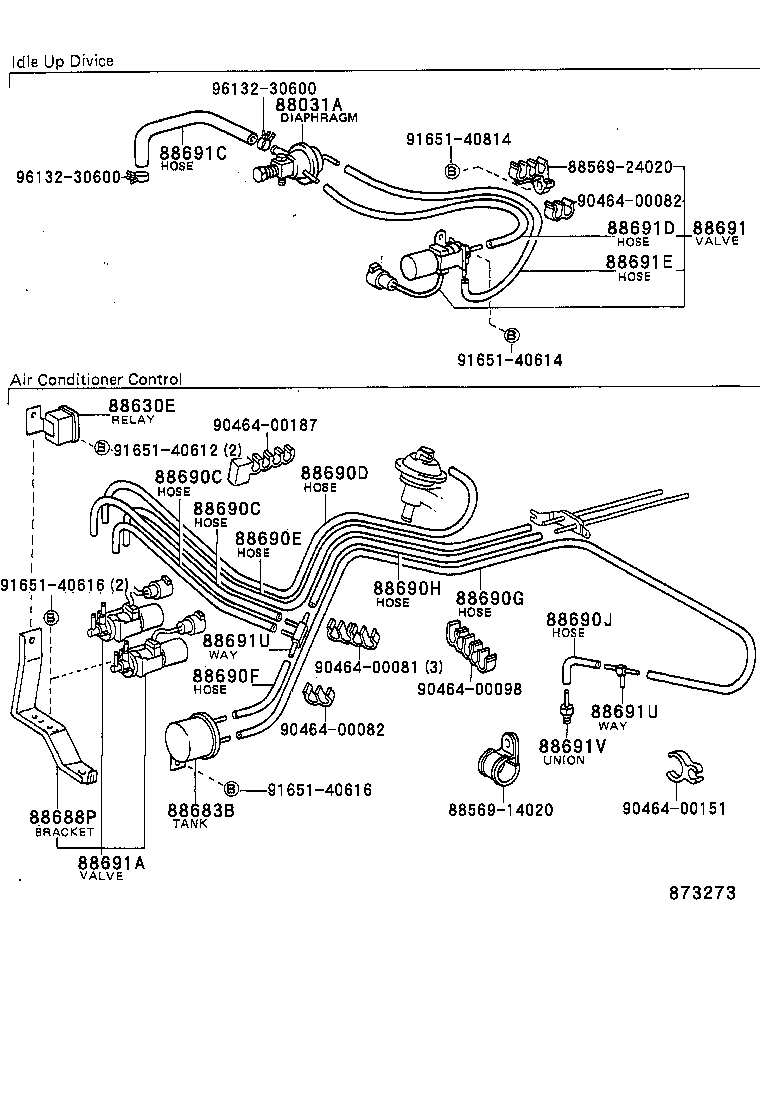

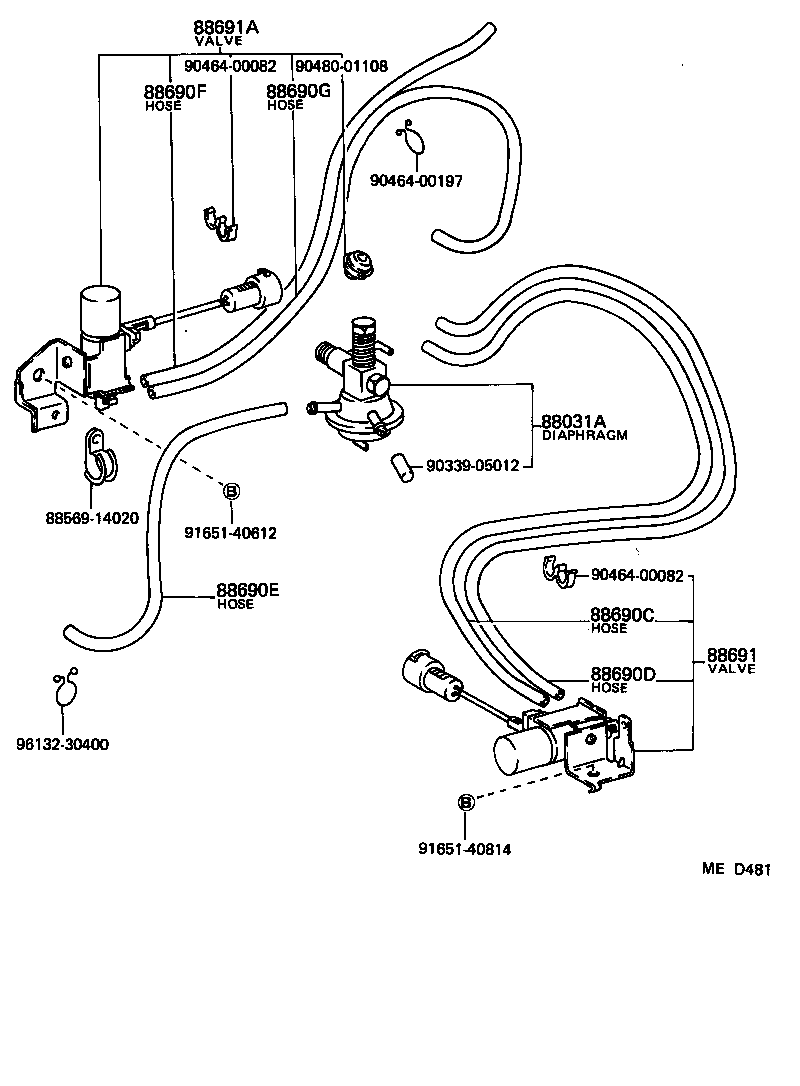

Heating & Air Conditioning - Vacuum Piping
19 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 88031A | Diaphragm Sub-assy, Idle-up Actuator |
| 88630E | Relay Assy, Cooler |
| 88683B | Tank, Vacuum |
| 88688P | Bracket (FOR MAGNET VALVE) |
| 88690C | Hose, Vacuum, NO.1 (FOR HEATER OR AIR CONDITIONER) |
| 88690D | Hose, Vacuum, NO.2 (FOR HEATER OR AIR CONDITIONER) |
| 88690E | Hose, Vacuum, NO.3 (FOR HEATER OR AIR CONDITIONER) |
| 88690F | Hose, Vacuum, NO.4 (FOR HEATER OR AIR CONDITIONER) |
| 88690G | Hose, Vacuum, NO.5 (FOR HEATER OR AIR CONDITIONER) |
| 88690H | Hose, Vacuum, NO.6 (FOR HEATER OR AIR CONDITIONER) |
| 88690J | Hose, Vacuum, NO.7 (FOR HEATER OR AIR CONDITIONER) |
| 88691 | Valve, Magnet (FOR IDLE UP DEVICE) |
| 88691A | Valve, Magnet (FOR BLOWER CHANGING-OVER DEVICE) |
| 88691C | Hose, Vacuum (FOR IDLE UP DEVICE), NO.1 |
| 88691D | Hose, Vacuum (FOR IDLE UP DIVICE), NO.2 |
| 88691E | Hose, Vacuum (FOR IDLE UP DIVICE), NO.3 |
| 88691F | Hose, Vacuum (FOR IDLE UP DIVICE), NO.4 |
| 88691U | Way(FOR VACUUM HOSE) |
| 88691V | Union (FOR VACUUM PIPE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
