Toyota GR 86
2021-11 → present · chassis ZN8 · catalogue 264430 · United States
Supported model
Data version 2024-10

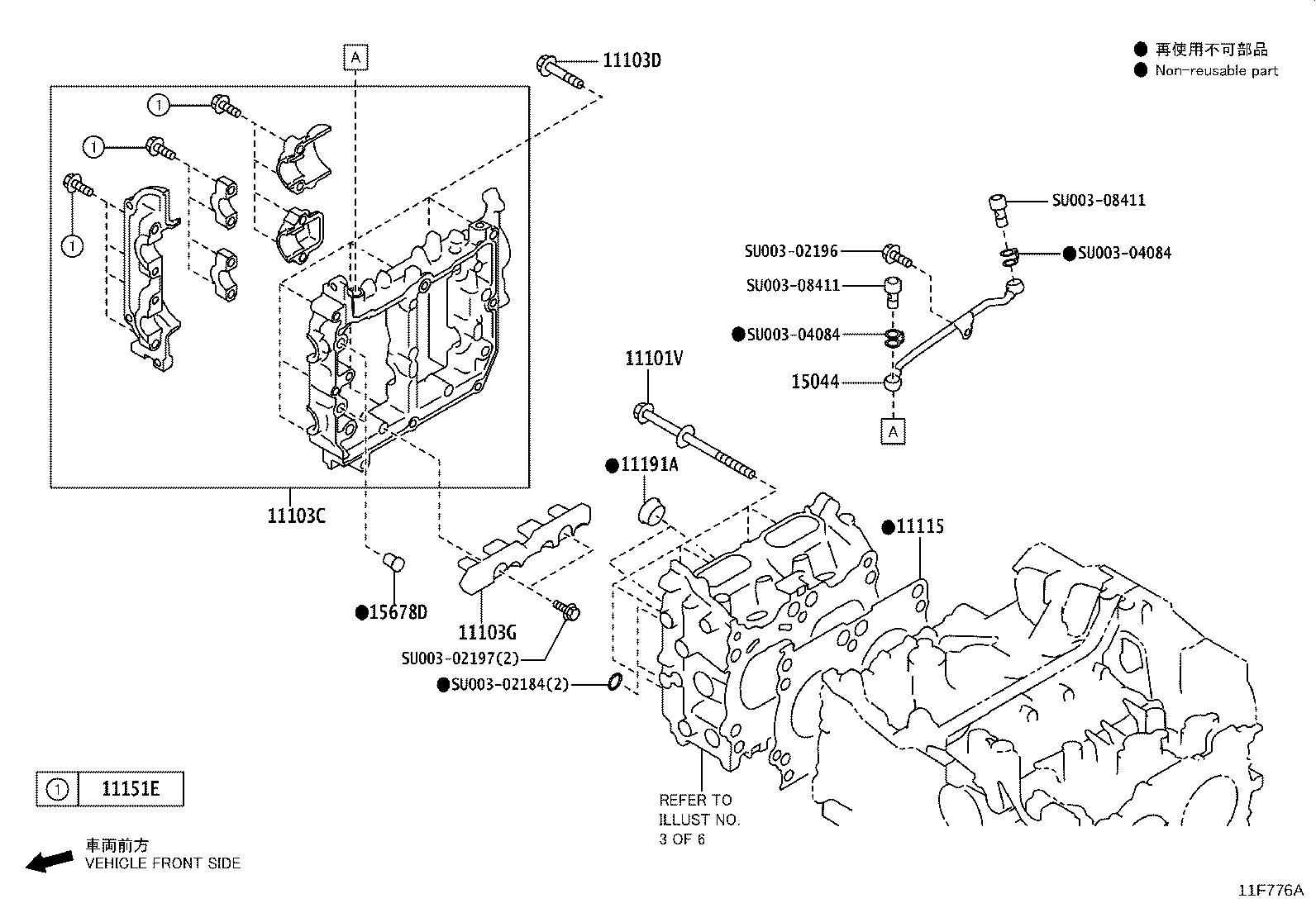

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 11101V — Bolt(FOR CYLINDER HEAD SET SUB) | ||||
| SU003-00117 |
Bolt(FOR CYLINDER HEAD SET SUB)
2022-06 → 2023-12
ended
|
FA24 ZN8 B | — | |
| SU003-00117 |
Bolt(FOR CYLINDER HEAD SET SUB)
2023-12 → —
|
FA24 ZN8 C | — | |
| SU003-00117 |
Bolt(FOR CYLINDER HEAD SET SUB)
2024-09 → —
|
FA24 ZN8 D | — | |
| SU003-00117 |
Bolt(FOR CYLINDER HEAD SET SUB)
2021-10 → 2022-06
ended
|
FA24 ZN8 | — | |
| 11103C — Housing Sub-assy, Camshaft, RH | ||||
| SU003-09009 |
Housing Sub-assy, Camshaft, RH
2021-10 → 2022-06
ended
|
FA24 ZN8 | — | |
| SU003-09009 |
Housing Sub-assy, Camshaft, RH
2022-06 → 2023-12
ended
|
FA24 ZN8 B | — | |
| SU003-09009 |
Housing Sub-assy, Camshaft, RH
2023-12 → —
|
FA24 ZN8 C | — | |
| SU003-09009 |
Housing Sub-assy, Camshaft, RH
2024-09 → —
|
FA24 ZN8 D | — | |
| 11103D — Bolt(FOR CAMSHAFT HOUSING TO CYLINDER HEAD, RH) | ||||
| SU003-04841 |
Bolt(FOR CAMSHAFT HOUSING TO CYLINDER HEAD, RH)
2022-06 → 2023-12
ended
|
FA24 ZN8 B | — | |
| SU003-04841 |
Bolt(FOR CAMSHAFT HOUSING TO CYLINDER HEAD, RH)
2024-09 → —
|
FA24 ZN8 D | — | |
| SU003-04841 |
Bolt(FOR CAMSHAFT HOUSING TO CYLINDER HEAD, RH)
2023-12 → —
|
FA24 ZN8 C | — | |
| SU003-04841 |
Bolt(FOR CAMSHAFT HOUSING TO CYLINDER HEAD, RH)
2021-10 → 2022-06
ended
|
FA24 ZN8 | — | |
| 11103G — Spacer, Oil, RH | ||||
| SU003-06812 |
Spacer, Oil, RH
2021-10 → 2022-06
ended
|
FA24 ZN8 | — | |
| SU003-06812 |
Spacer, Oil, RH
2022-06 → 2023-12
ended
|
FA24 ZN8 B | — | |
| SU003-06812 |
Spacer, Oil, RH
2023-12 → —
|
FA24 ZN8 C | — | |
| SU003-06812 |
Spacer, Oil, RH
2024-09 → —
|
FA24 ZN8 D | — | |
| 11115 — Gasket, Cylinder Head | ||||
| SU003-08992 |
Gasket, Cylinder Head
2024-09 → —
|
FA24 ZN8 D | — | |
| SU003-08992 |
Gasket, Cylinder Head
2023-12 → —
|
FA24 ZN8 C | — | |
| SU003-08992 |
Gasket, Cylinder Head
2021-10 → 2022-06
ended
|
FA24 ZN8 | — | |
| SU003-08992 |
Gasket, Cylinder Head
2022-06 → 2023-12
ended
|
FA24 ZN8 B | — | |
| 11151E — Bolt(FOR CAMSHAFT BEARING CAP TO HOUSING RH, NO.1) | ||||
| SU003-04264 |
Bolt(FOR CAMSHAFT BEARING CAP TO HOUSING RH, NO.1)
2021-10 → 2022-06
ended
|
FA24 ZN8 | — | |
| SU003-04264 |
Bolt(FOR CAMSHAFT BEARING CAP TO HOUSING RH, NO.1)
2022-06 → 2023-12
ended
|
FA24 ZN8 B | — | |
| SU003-04264 |
Bolt(FOR CAMSHAFT BEARING CAP TO HOUSING RH, NO.1)
2023-12 → —
|
FA24 ZN8 C | — | |
| SU003-04264 |
Bolt(FOR CAMSHAFT BEARING CAP TO HOUSING RH, NO.1)
2024-09 → —
|
FA24 ZN8 D | — | |
| 11191A — Gasket(FOR SPARK PLUG TUBE) | ||||
| SU003-06775 |
Gasket(FOR SPARK PLUG TUBE)
2021-10 → 2022-06
ended
|
FA24 ZN8 | — | |
| SU003-06775 |
Gasket(FOR SPARK PLUG TUBE)
2022-06 → 2022-08
ended
|
FA24 ZN8 B | — | |
| SU003-11034 |
Gasket(FOR SPARK PLUG TUBE)
2022-09 → 2023-12
ended
|
FA24 ZN8 B | — | |
| SU003-11034 |
Gasket(FOR SPARK PLUG TUBE)
2023-12 → 2024-03
ended
|
FA24 ZN8 C | — | |
| SU003-12030 |
Gasket(FOR SPARK PLUG TUBE)
2024-03 → —
|
FA24 ZN8 C | — | |
| SU003-12030 |
Gasket(FOR SPARK PLUG TUBE)
2024-09 → —
|
FA24 ZN8 D | — | |
| 15044 — Pipe Sub-assy, Camshaft Oil Feed | ||||
| SU003-09023 |
Pipe Sub-assy, Camshaft Oil Feed
2021-10 → 2022-06
ended
|
FA24 ZN8 | — | |
| SU003-09023 |
Pipe Sub-assy, Camshaft Oil Feed
2022-06 → 2023-12
ended
|
FA24 ZN8 B | — | |
| SU003-09023 |
Pipe Sub-assy, Camshaft Oil Feed
2023-12 → —
|
FA24 ZN8 C | — | |
| SU003-09023 |
Pipe Sub-assy, Camshaft Oil Feed
2024-09 → —
|
FA24 ZN8 D | — | |
| 15678D — Filter, Oil Control Valve, RH | ||||
| SU003-00299 |
Filter, Oil Control Valve, RH
2021-10 → 2022-06
ended
|
FA24 ZN8 | — | |
| SU003-00299 |
Filter, Oil Control Valve, RH
2022-06 → 2023-12
ended
|
FA24 ZN8 B | — | |
| SU003-00299 |
Filter, Oil Control Valve, RH
2023-12 → —
|
FA24 ZN8 C | — | |
| SU003-00299 |
Filter, Oil Control Valve, RH
2024-09 → —
|
FA24 ZN8 D | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
