Toyota Scion TC
2010-08 → 2016-06 · chassis AGT20 · catalogue 277420 · United States
Supported model
Data version 2016-12

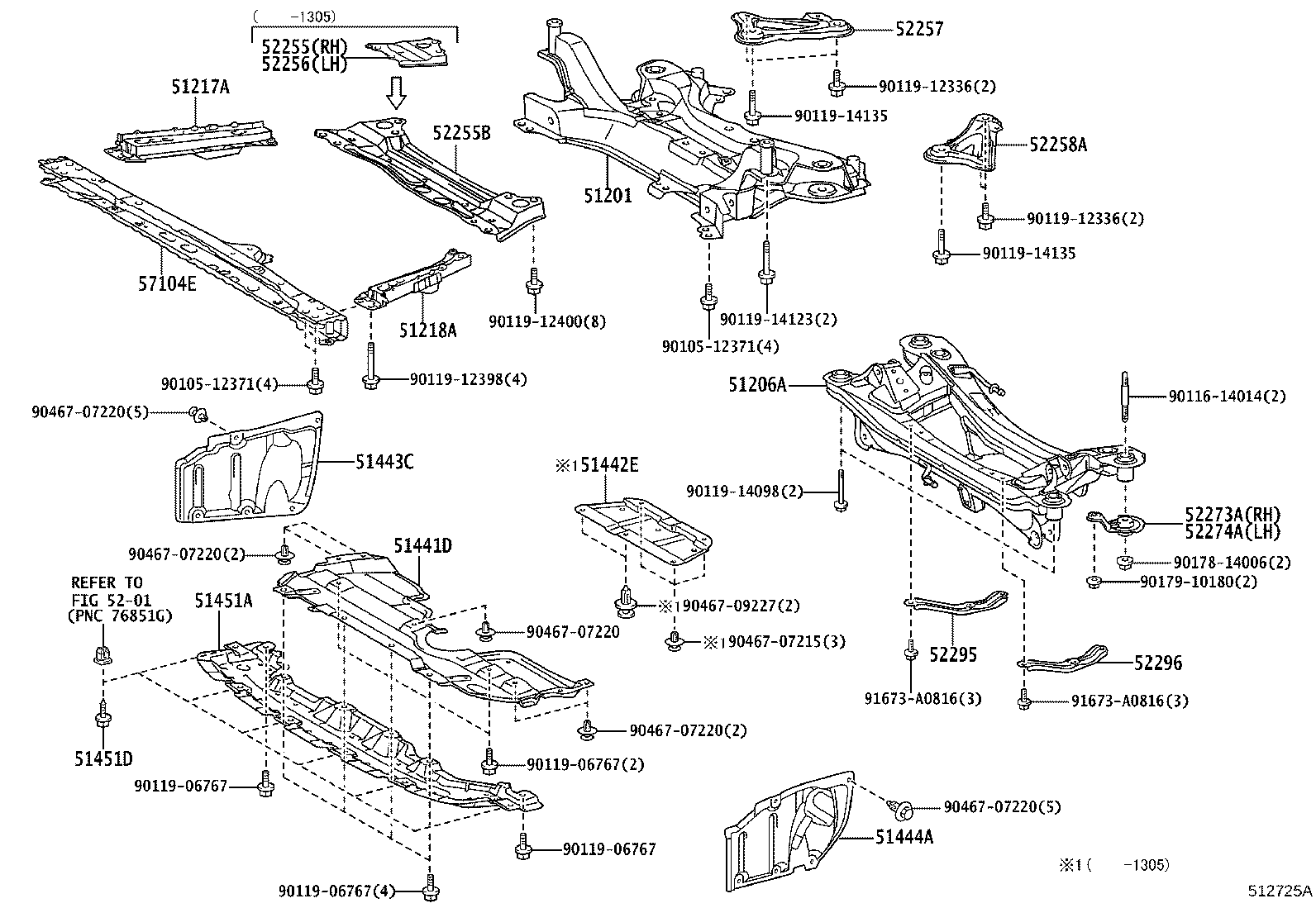

Suspension Crossmember & Under Cover
20 part groups · 1 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 51201 | Crossmember Sub-assy, Front Suspension |
| 51206A | Member Sub-assy, Rear Suspension |
| 51217A | Reinforcement, Front Suspension Member, RH |
| 51218A | Reinforcement, Front Suspension Member, LH |
| 51441D | Cover, Engine Under |
| 51442E | Cover, Engine Under, NO.2 |
| 51443C | Cover, Engine Under, Rear RH |
| 51444A | Cover, Engine Under, Rear LH |
| 51451A | Cover, Engine Under, Center |
| 51451D | Screw, NO.1 |
| 52255 | Brace, Front Suspension Member, Front RH |
| 52255B | Brace, Front Suspension Member |
| 52256 | Brace, Front Suspension Member, Front LH |
| 52257 | Brace, Front Suspension Member, Rear RH |
| 52258A | Brace, Front Suspension Member, Rear LH |
| 52273A | Stopper, Rear Suspension Member, Lower RH |
| 52274A | Stopper, Rear Suspension Member, Lower LH |
| 52295 | Brace, Rear Suspension Member, RH |
| 52296 | Brace, Rear Suspension Member, LH |
| 57104E | Member Sub-assy, Front Cross |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
