Toyota Lexus ES350
2006-03 → 2012-06 · chassis GSV40 · catalogue 282480 · United States
Supported model
Data version 2012-04

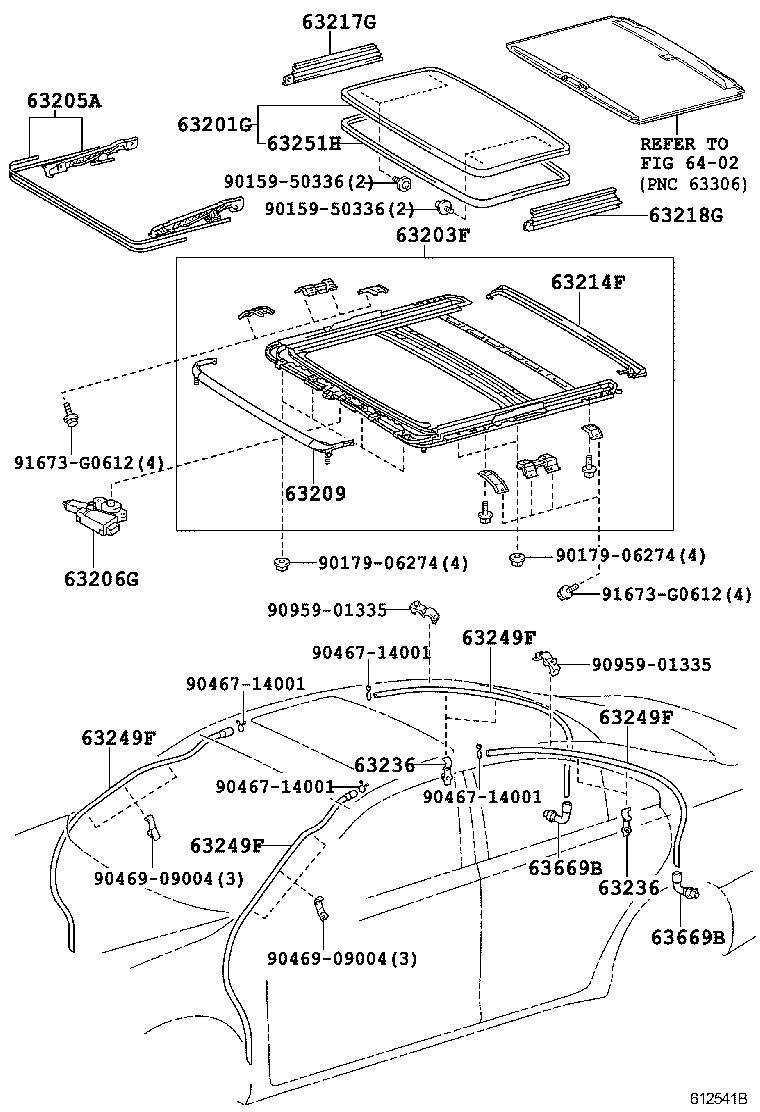

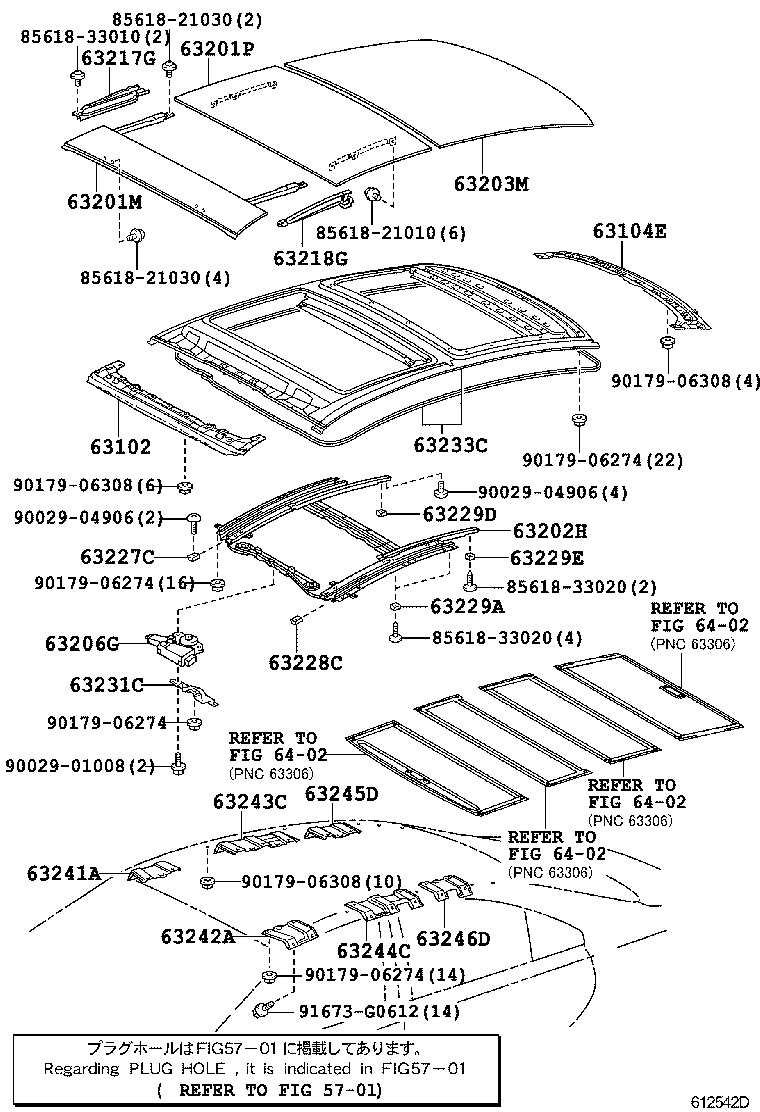

Roof Panel & Back Window Glass
45 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 56115B | Stopper, Back Window Glass, NO.1 |
| 56116D | Stopper, Back Window Glass, NO.2 |
| 63102 | Reinforcement Sub-assy, Roof Panel, Front |
| 63104E | Reinforcement Sub-assy, Roof Panel, Rear |
| 63111 | Panel, Roof |
| 63118 | Support, Roof Panel, RH |
| 63119 | Support, Roof Panel, LH |
| 63128 | Reinforcement, Roof Panel, NO.6 |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63148A | Reinforcement, Roof Panel, NO.7 |
| 63201G | Glass Sub-assy, Sliding Roof |
| 63201M | Glass Sub-assy, Roof Window, NO.1 |
| 63201P | Glass Sub-assy, Sliding Roof |
| 63202H | Rail Sub-assy, Slide Roof |
| 63203F | Housing Sub-assy, Sliding Roof |
| 63203M | Glass Sub-assy, Roof Window, NO.2 |
| 63205A | Cable Sub-assy, Sliding Roof Drive |
| 63206G | Gear Sub-assy, Sliding Roof Drive |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63214F | Channel, Roof Drip, Rear |
| 63217G | Garnish, Sliding Roof Side, RH |
| 63218G | Garnish, Sliding Roof Side, LH |
| 63227C | Stopper, Sliding Roof Sunshade, Front RH |
| 63228C | Stopper, Sliding Roof Sunshade, Front LH |
| 63229A | Stopper, Sliding Roof Sunshade |
| 63229D | Stopper, Sliding Roof Sunshade, Rear RH |
| 63229E | Stopper, Sliding Roof Sunshade, Rear LH |
| 63231C | Bracket, Room Lamp |
| 63233C | Panel, Sliding Roof Housing |
| 63236 | Clamp, Sliding Roof OR Removable Roof Drain Hose |
| 63241A | Bracket, Sliding Roof Housing Front Mounting, RH |
| 63242A | Bracket, Sliding Roof Housing Front Mounting, LH |
| 63243C | Bracket, Sliding Roof Housing Center Mounting, RH |
| 63244C | Bracket, Sliding Roof Housing Center Mounting, LH |
| 63245D | Bracket, Sliding Roof Housing Rear Mounting, RH |
| 63246D | Bracket, Sliding Roof Housing Rear Mounting, LH |
| 63249F | Hose, Sliding Roof Drain |
| 63251H | Weatherstrip, Sliding Roof |
| 63669B | Grommet, Sliding Roof Drain |
| 64101 | Panel Sub-assy, Upper Back |
| 64226D | Hanger, Rear Seat Cushion Support, NO.2 |
| 64241D | Panel, Room Partition |
| 64811 | Glass, Back Window |
| 64813D | Dam, Back Window Glass Adhesive |
| 75573F | Moulding, Back Window, Outside |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
