Toyota Camry (JPP)

2017-03 → present · chassis AXVA70 · catalogue 2844A0 · United States

Supported model Data version 2018-08

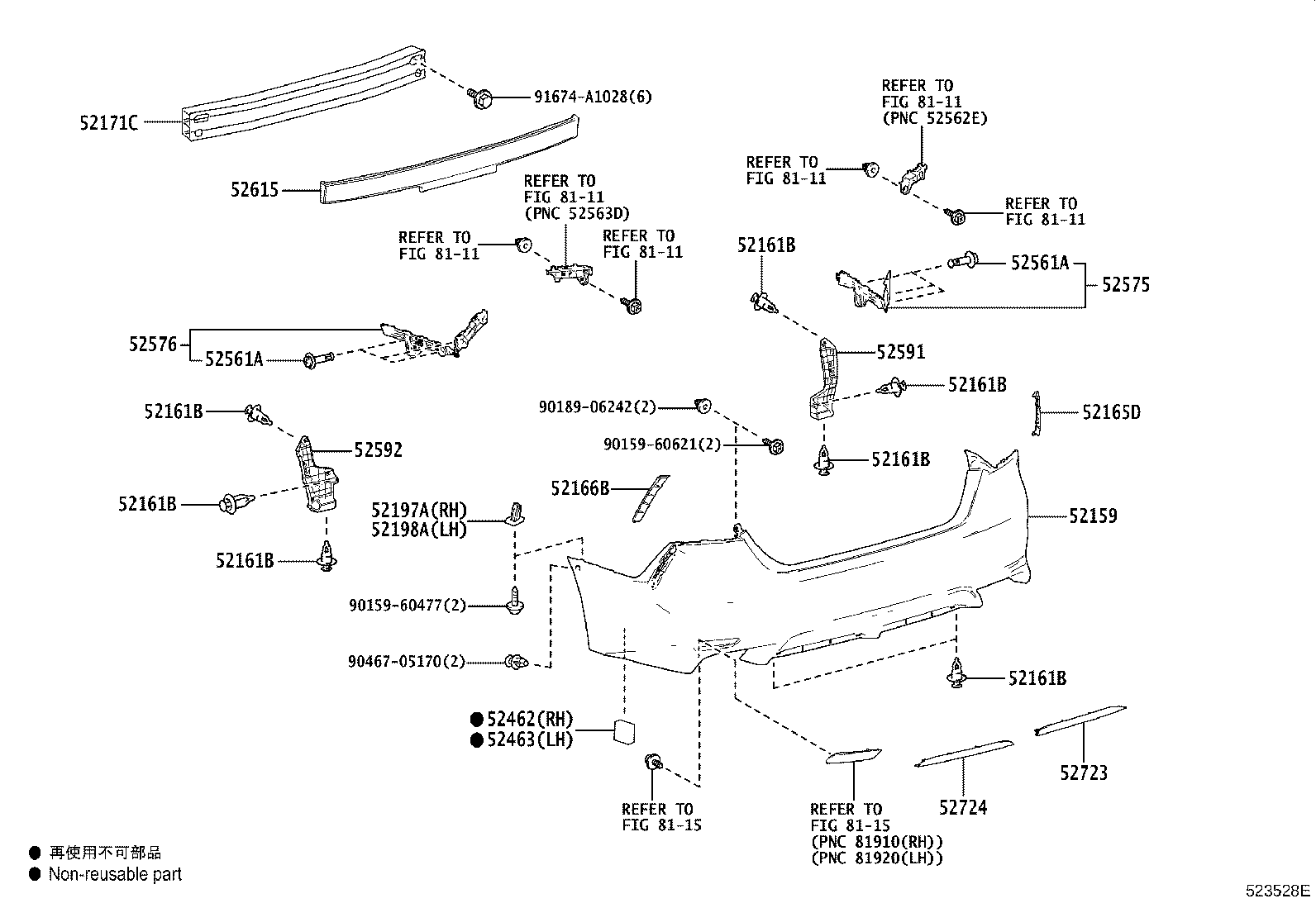

Exploded illustration 523528E 52159 — COVER, REAR BUMPER (2 parts) 52165D — EXTENSION, REAR BUMPER CORNER, RH (1 parts) 52166B — EXTENSION, REAR BUMPER CORNER, LH (1 parts) 52462 — PAD, REAR BUMPER, RH (1 parts) 52463 — PAD, REAR BUMPER, LH (1 parts) 52561A — CLIP(FOR REAR BUMPER RETAINER) (1 parts) 52575 — RETAINER, REAR BUMPER SIDE, RH (1 parts) 52576 — RETAINER, REAR BUMPER SIDE, LH (1 parts) 52591 — SEAL, REAR BUMPER SIDE, RH (1 parts) 52592 — SEAL, REAR BUMPER SIDE, LH (1 parts) 52161B — PIECE, REAR BUMPER (2 parts) 52724 — MOULDING, REAR BUMPER EXTENSION, LH (1 parts) 52723 — MOULDING, REAR BUMPER EXTENSION, RH (1 parts) 52161B — PIECE, REAR BUMPER (2 parts) 52161B — PIECE, REAR BUMPER (2 parts) 52161B — PIECE, REAR BUMPER (2 parts) 52161B — PIECE, REAR BUMPER (2 parts) 52161B — PIECE, REAR BUMPER (2 parts) 52161B — PIECE, REAR BUMPER (2 parts) 52561A — CLIP(FOR REAR BUMPER RETAINER) (1 parts) 8111 — not listed in this catalogue 8111 — not listed in this catalogue 52615 — ABSORBER, REAR BUMPER ENERGY (2 parts) 8111 — not listed in this catalogue 8111 — not listed in this catalogue 9015960621 — not listed in this catalogue 9046705170 — not listed in this catalogue 9018906242 — not listed in this catalogue 52171C — REINFORCEMENT, REAR BUMPER (1 parts) 91674A1028 — not listed in this catalogue 9015960477 — not listed in this catalogue 52197A — BRACKET, REAR BUMPER SEAL, RH (1 parts) 52198A — BRACKET, REAR BUMPER SEAL, LH (1 parts) 8111 — not listed in this catalogue 8111 — not listed in this catalogue 8115 — not listed in this catalogue 8115 — not listed in this catalogue
523528E · 24 callouts, 13 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
20 parts on this figure
Part number Description Fitment Price
52159 — Cover, Rear Bumper
52159-33958 note Cover, Rear Bumper
2017-03 → 2018-11 ended
AXVA70 LE —
52159-33962 note Cover, Rear Bumper
2017-03 → 2018-11 ended
AXVA70 SE —
52161B — Piece, Rear Bumper
52161-16010 Piece, Rear Bumper
2017-03 → 2018-11 ended
AXVA70 SE —
52161-16010 Piece, Rear Bumper
2017-03 → 2018-11 ended
AXVA70 LE —
52165D — Extension, Rear Bumper Corner, RH
52165-33010 Extension, Rear Bumper Corner, RH
2017-03 → 2018-11 ended
AXVA70 SE —
52166B — Extension, Rear Bumper Corner, LH
52166-33010 Extension, Rear Bumper Corner, LH
2017-03 → 2018-11 ended
AXVA70 SE —
52171C — Reinforcement, Rear Bumper
52171-33170 Reinforcement, Rear Bumper
2017-03 → 2018-11 ended
AXVA70 —
52197A — Bracket, Rear Bumper Seal, RH
52197-53040 Bracket, Rear Bumper Seal, RH
2017-03 → 2018-11 ended
AXVA70 —
52198A — Bracket, Rear Bumper Seal, LH
52198-53020 Bracket, Rear Bumper Seal, LH
2017-03 → 2018-11 ended
AXVA70 —
52462 — Pad, Rear Bumper, RH
52462-33060 Pad, Rear Bumper, RH
2017-03 → 2018-11 ended
AXVA70 SE —
52463 — Pad, Rear Bumper, LH
52463-33100 Pad, Rear Bumper, LH
2017-03 → 2018-11 ended
AXVA70 SE —
52561A — Clip(FOR REAR BUMPER RETAINER)
90467-09237 Clip(FOR REAR BUMPER RETAINER)
2017-03 → 2018-11 ended
AXVA70 —
52575 — Retainer, Rear Bumper Side, RH
52575-33130 Retainer, Rear Bumper Side, RH
2017-03 → 2018-11 ended
AXVA70 —
52576 — Retainer, Rear Bumper Side, LH
52576-33130 Retainer, Rear Bumper Side, LH
2017-03 → 2018-11 ended
AXVA70 —
52591 — Seal, Rear Bumper Side, RH
52591-33040 Seal, Rear Bumper Side, RH
2017-03 → 2018-11 ended
AXVA70 —
52592 — Seal, Rear Bumper Side, LH
52592-33040 Seal, Rear Bumper Side, LH
2017-03 → 2018-11 ended
AXVA70 —
52615 — Absorber, Rear Bumper Energy
52615-33180 Absorber, Rear Bumper Energy
2017-03 → 2018-11 ended
AXVA70 LE —
52615-33200 Absorber, Rear Bumper Energy
2017-03 → 2018-11 ended
AXVA70 SE —
52723 — Moulding, Rear Bumper Extension, RH
52723-33010 Moulding, Rear Bumper Extension, RH
2017-03 → 2018-11 ended
AXVA70 SE —
52724 — Moulding, Rear Bumper Extension, LH
52724-33010 Moulding, Rear Bumper Extension, LH
2017-03 → 2018-11 ended
AXVA70 SE —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
