Toyota Mirai
2015-06 → 2020-05 · chassis JPD10 · catalogue 28B410 · United States
Supported model
Data version 2020-07

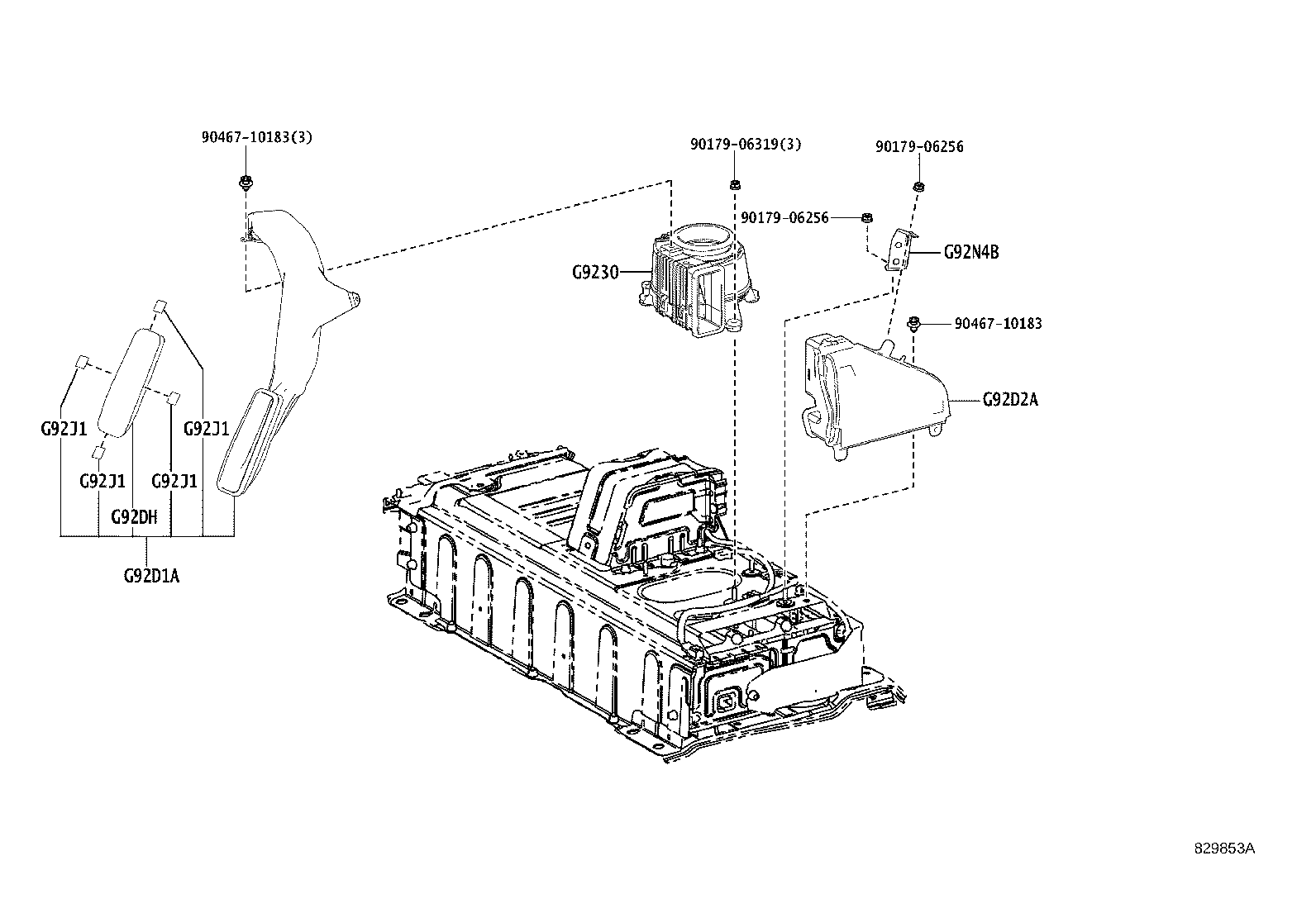

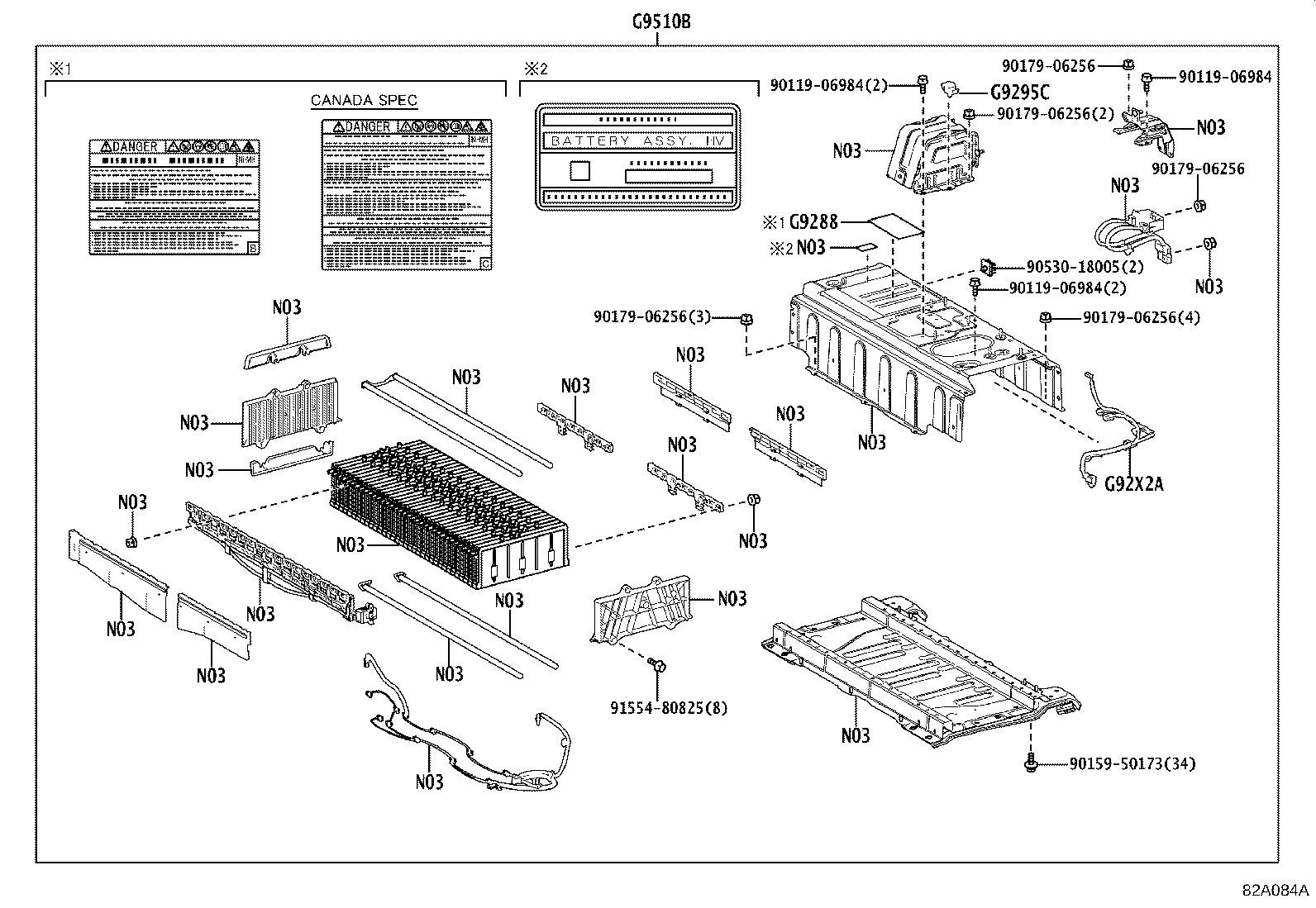

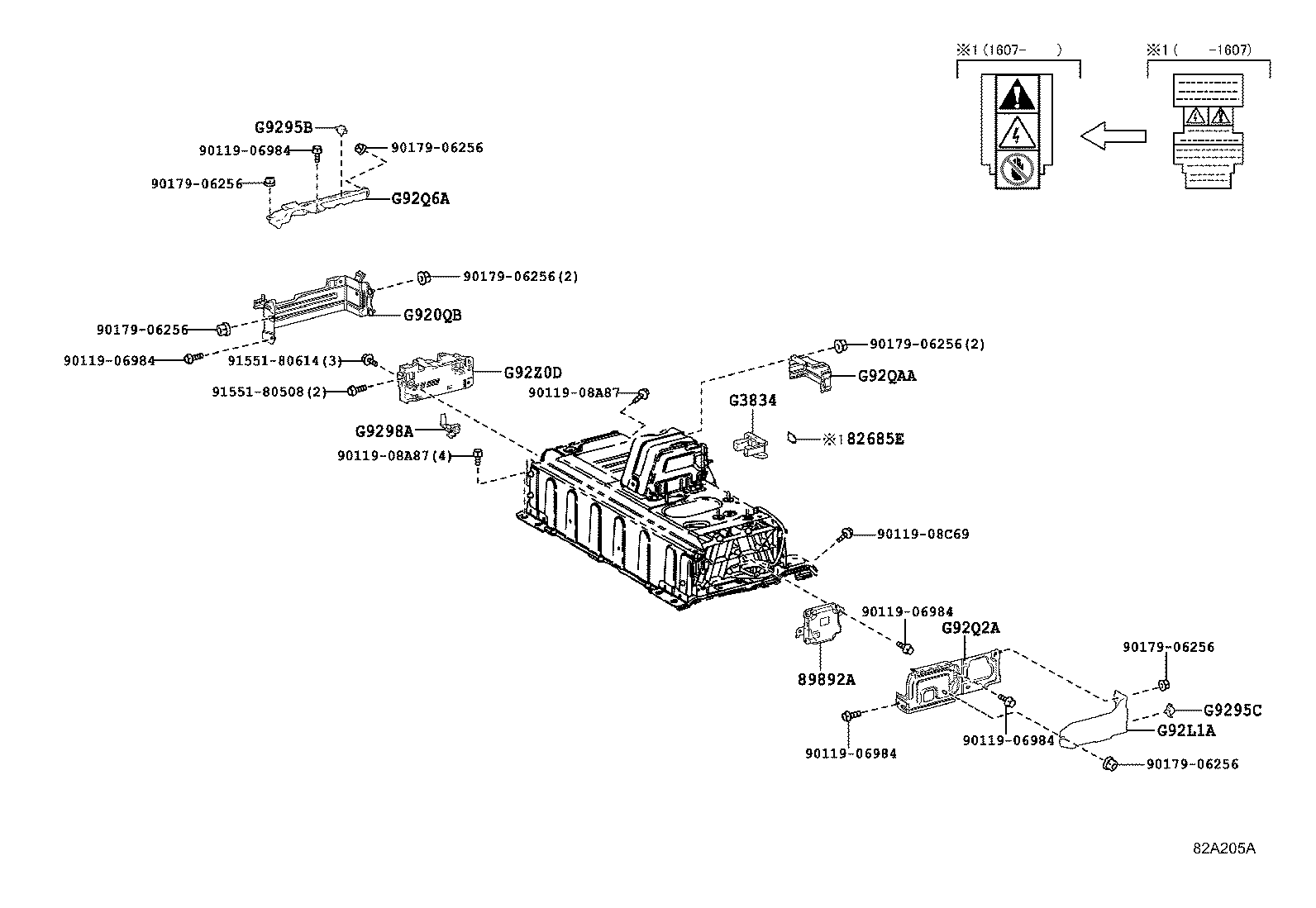

Battery & Battery Cable
26 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28885B | Hose, Battery |
| 28898 | Plate, Battery |
| 82685E | Plate, Service Plug Caution |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |
| G920QB | Shield Sub-assy, EV Battery, NO.1 |
| G9230 | Blower Assy, Battery Cooling |
| G9288 | Label, Battery Charging Notice |
| G9295B | Striker, Battery Cover Lock |
| G9295C | Striker, Battery Cover Lock, NO.2 |
| G9298A | Clamp, EV Battery |
| G92D1A | Duct, EV Battery Intake, NO.1 |
| G92D2A | Duct, EV Battery Intake, NO.2 |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92J1 | Sheet, HV Battery Tray, NO.1 |
| G92L1A | Bracket, EV Battery LH Cover, NO.1 |
| G92N4B | Bracket, EV Battery Upper Cover, NO.2 |
| G92Q2A | Panel, EV Battery Shield, NO.2 |
| G92Q6A | Panel, EV Battery Shield, NO.4 |
| G92QAA | Panel, EV Battery Shield, NO.8 |
| G92X2A | Wire, EV Battery Pack, NO.2 |
| G92Z0D | Block Assy, EV Battery Junction |
| G9510B | Battery Assy, EV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
