Toyota Mirai
2015-06 → 2020-05 · chassis JPD10 · catalogue 28B410 · United States
Supported model
Data version 2020-07
Fcev Cooling
104 part groups · 6 illustrations
Part groups

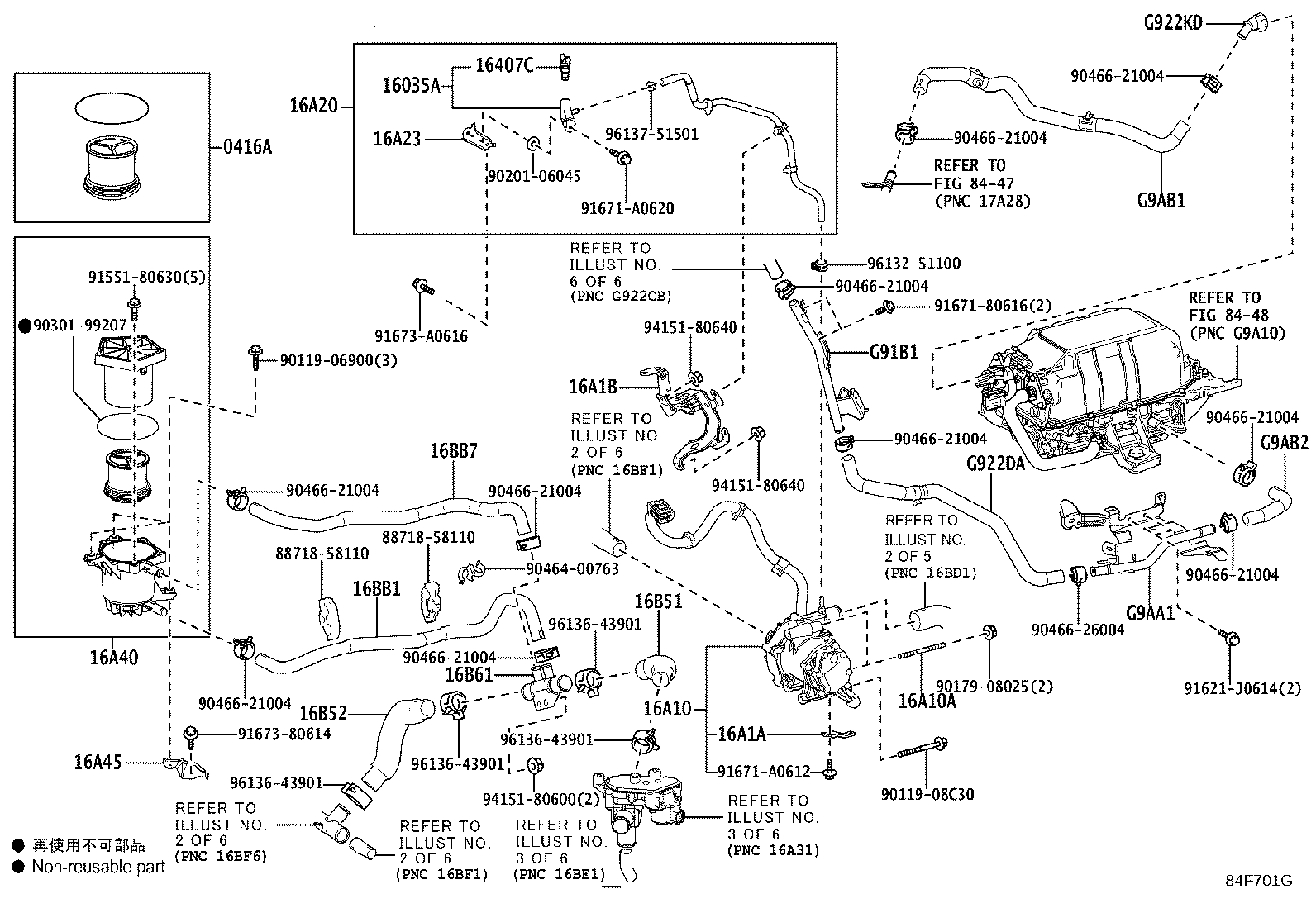

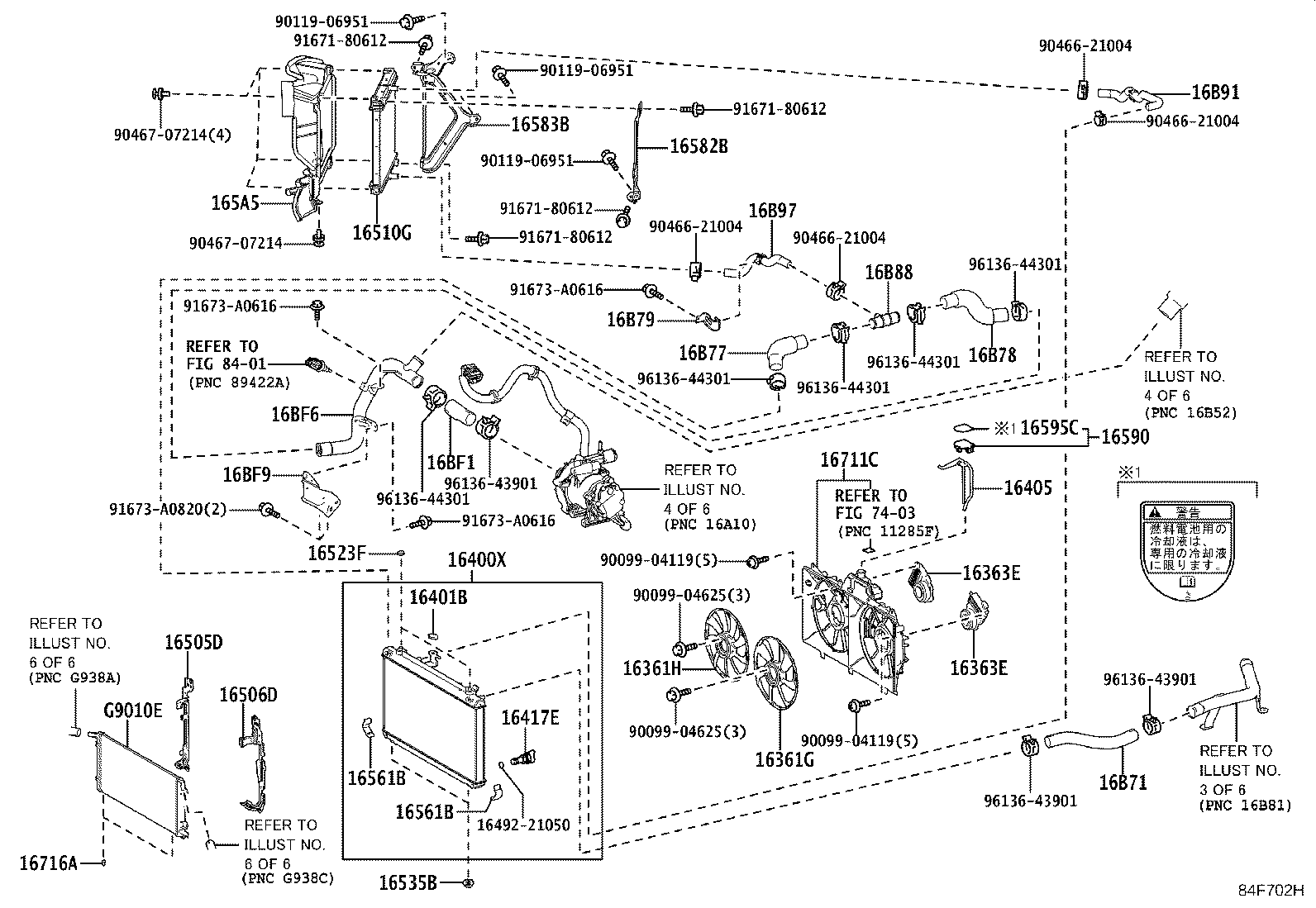

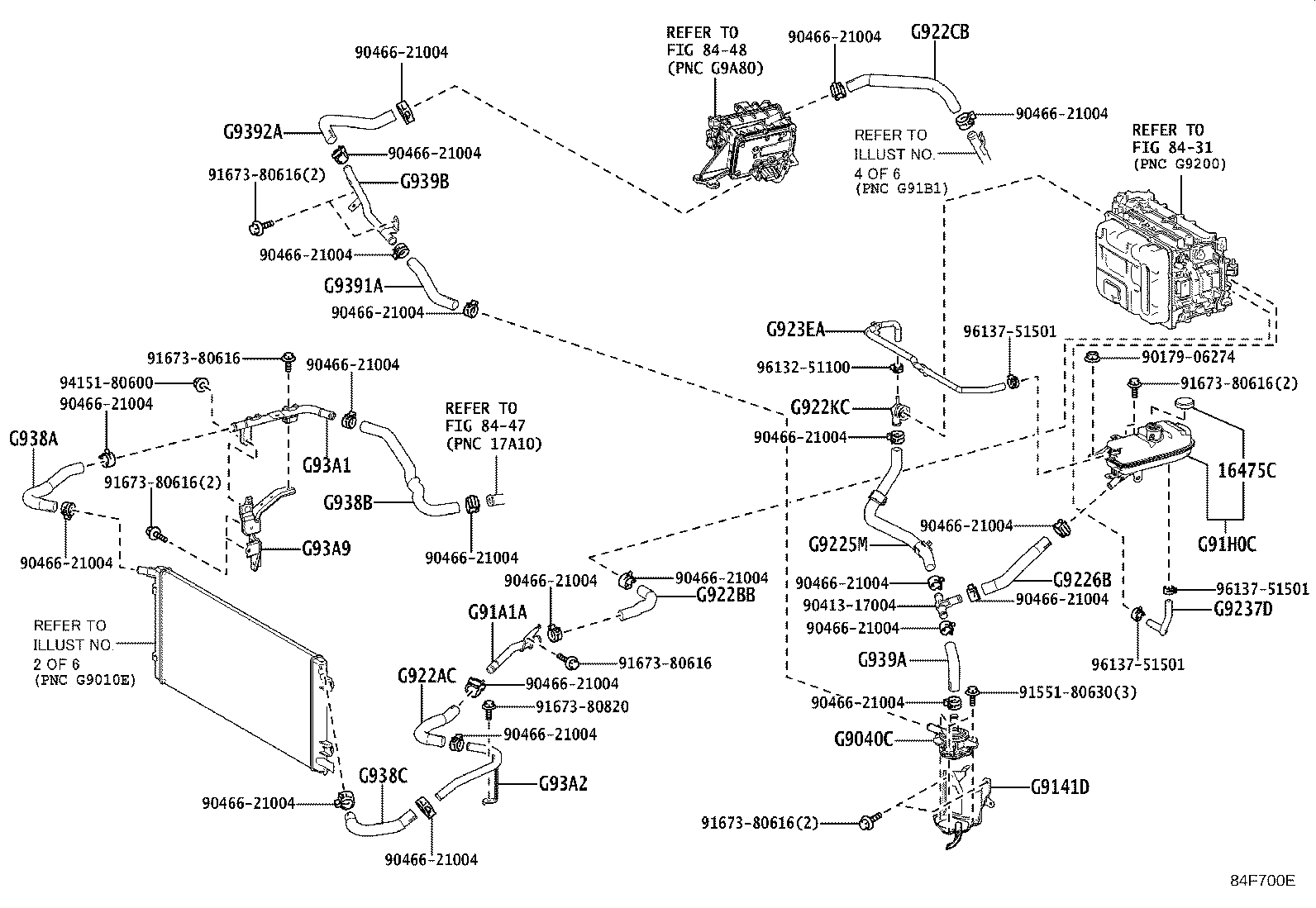

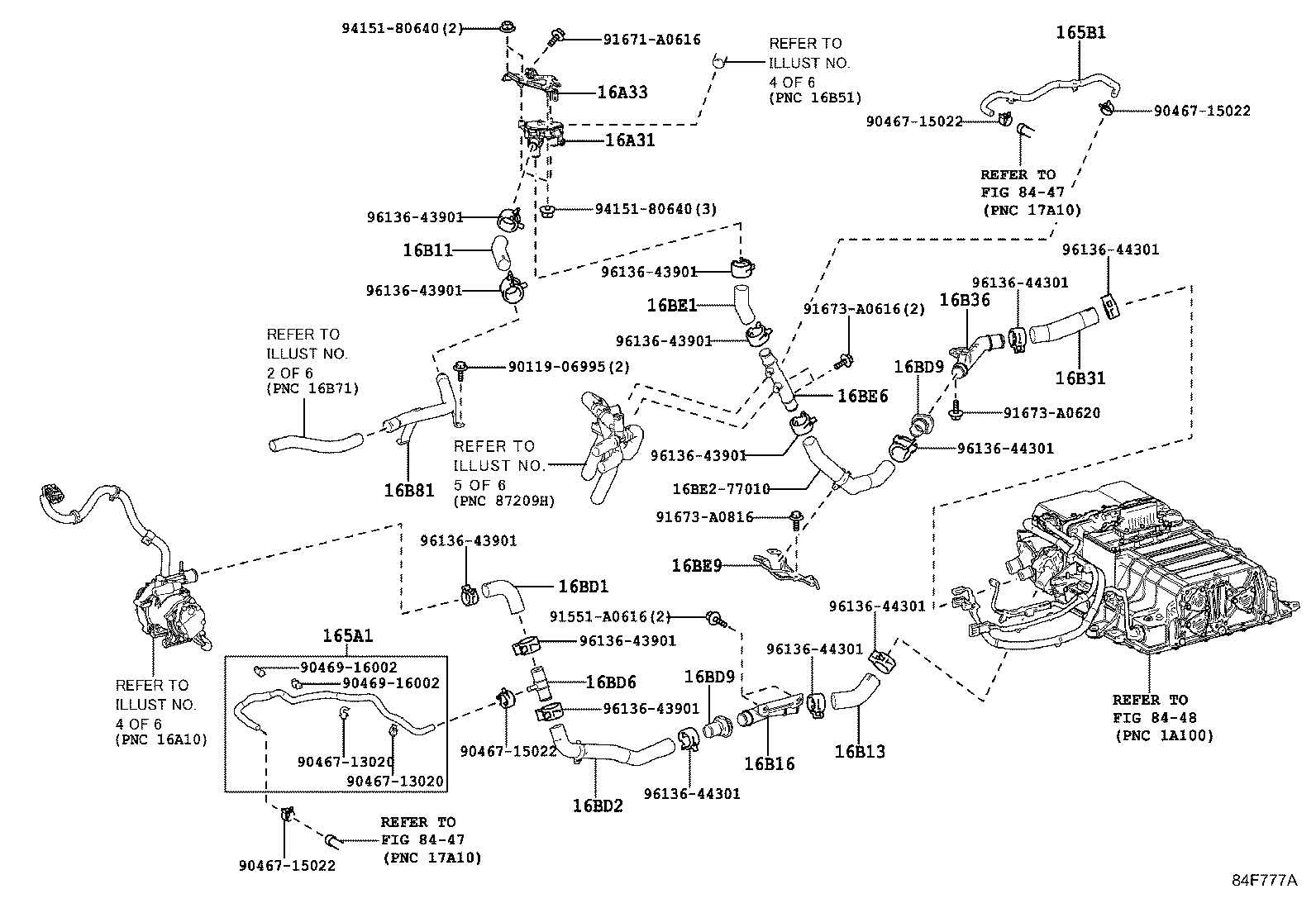

| PNC | Description |
|---|---|
| 0416A | Element Kit, Ion Exchanger |
| 16035A | Joint Sub-assy, Water Hose |
| 16361G | Fan |
| 16361H | Fan, NO.2 |
| 16363E | Motor, Cooling Fan W/Controller |
| 16400X | Radiator Assy, FC |
| 16401B | Cap Sub-assy, Radiator |
| 16405 | Cap Sub-assy, Reserve Tank |
| 16407C | Valve, FC Cooling Water Air-bleeding |
| 16417E | Cock, Radiator Drain |
| 16475C | Cap, Reserve Tank |
| 16505D | Support Sub-assy, Radiator |
| 16506D | Support Sub-assy, Radiator, NO.2 |
| 16510G | Sub-radiator Assy |
| 16523F | Cushion, Radiator Support |
| 16535B | Support, Radiator, Lower |
| 16561B | Seal, Radiator TO Support, NO.1 |
| 16582B | Bracket, Radiator, NO.1 |
| 16583B | Bracket, Radiator, NO.2 |
| 16590 | Plate Assy, Coolant W/Label |
| 16595C | Label, Radiator Cap Caution |
| 165A1 | Hose, Intercooler Cooling Water Inlet |
| 165A5 | Guide, Sub-radiator Air |
| 165B1 | Hose, Intercooler Cooling Water Outlet |
| 16711C | Shroud, Fan |
| 16716A | Cushion, Fan Shroud |
| 16A10 | Pump Assy, FC Cooling Water |
| 16A10A | Bolt, Stud(FOR FC COOLING WATER PUMP) |
| 16A1A | Bracket, FC Cooling Water Pump Cable, NO.1 |
| 16A1B | Bracket, FC Cooling Water Pump Cable, NO.2 |
| 16A20 | Hose Assy, FC Water Pump Drain |
| 16A23 | Bracket, FC Water Pump Drain Hose |
| 16A31 | Valve, FC Cooling Water Temperature Control |
| 16A33 | Bracket, FC Cooling Water Valve |
| 16A40 | Exchanger Assy, FC Cooling Water Ion |
| 16A45 | Bracket, FC Cooling Water Ion Exchanger |
| 16B11 | Hose, FC Cooling Water Valve Outlet, NO.1 |
| 16B13 | Hose, FC Stack Cooling Water Inlet |
| 16B16 | Pipe, FC Stack Cooling Water Inlet |
| 16B31 | Hose, FC Stack Cooling Water Outlet |
| 16B36 | Pipe, FC Stack Cooling Water Outlet |
| 16B51 | Hose, FC Cooling By-pass, NO.1 |
| 16B52 | Hose, FC Cooling By-pass, NO.2 |
| 16B61 | Pipe, FC Cooling By-pass |
| 16B71 | Hose, FC Radiator Inlet |
| 16B77 | Hose, FC Radiator Outlet, NO.1 |
| 16B78 | Hose, FC Radiator Outlet, NO.2 |
| 16B79 | Bracket, FC Radiator Outlet |
| 16B81 | Pipe, FC Radiator Inlet |
| 16B88 | Pipe, FC Radiator |
| 16B91 | Hose, FC Sub-radiator Inlet |
| 16B97 | Hose, FC Sub-radiator Outlet |
| 16BB1 | Hose, FC Cooling Ion Exchanger Inlet |
| 16BB7 | Hose, FC Cooling Ion Exchanger Outlet |
| 16BD1 | Hose, FC Cooling Water Pump Outlet, NO.1 |
| 16BD2 | Hose, FC Cooling Water Pump Outlet, NO.2 |
| 16BD6 | Pipe, FC Cooling Water Pump Outlet |
| 16BD9 | Connector, FC Water Hose |
| 16BE1 | Hose, FC Cooling Water Valve Inlet, NO.1 |
| 16BE6 | Pipe, FC Cooling Water Valve Inlet |
| 16BE9 | Bracket, FC Stack Cooling Water Outlet |
| 16BF1 | Hose, FC Cooling Water Pump Inlet |
| 16BF6 | Pipe, FC Cooling Water Pump Inlet |
| 16BF9 | Bracket, FC Cooling Water Pump Inlet |

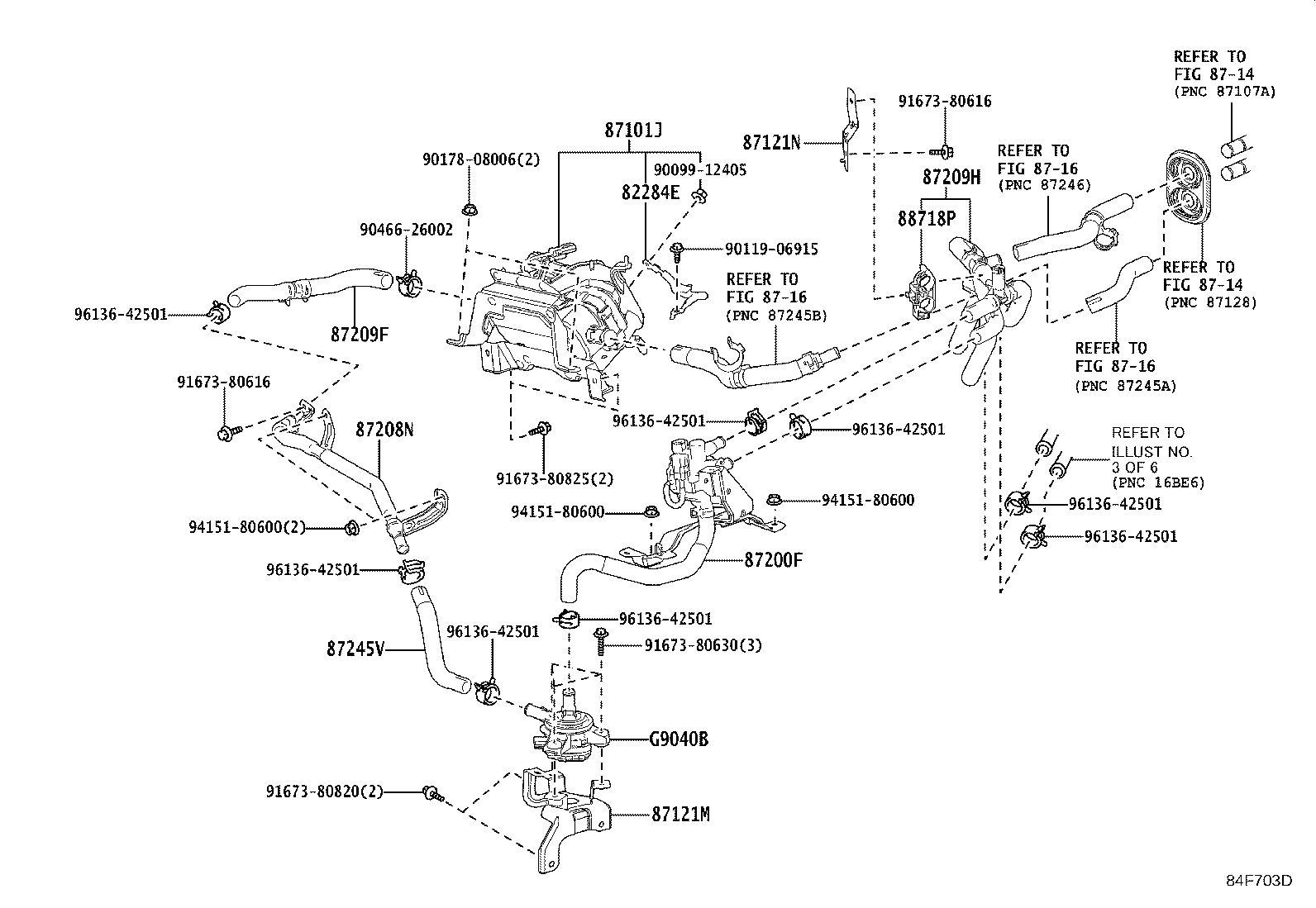

| 82284E | Wire, Earth |
| 87101J | Heater Sub-assy, Electric |
| 87121M | Bracket, Heater, NO.1 |
| 87121N | Bracket, Heater, NO.2 |
| 87200F | Valve, 3 Way |
| 87208N | Pipe Sub-assy, Water |
| 87209F | Hose Sub-assy, Water, NO.1 |
| 87209H | Hose Sub-assy, Water, NO.2 |
| 87245V | Hose, Water |
| 88718P | Clamp, Piping |
| G9010E | Radiator Assy |
| G9040B | Pump Assy, Heater Water W/Motor |
| G9040C | Pump Assy, EV Water W/Motor |
| G9141D | Bracket, EV Water Pump |
| G91A1A | Pipe, Inverter Cooling Inlet |
| G91B1 | Pipe, Inverter Cooling Outlet |
| G91H0C | Tank Assy, Inverter Reserve |
| G9225M | Hose, Inverter Cooling, NO.1 |
| G9226B | Hose, Inverter Cooling, NO.2 |
| G922AC | Hose, Inverter Cooling Inlet, NO.1 |
| G922BB | Hose, Inverter Cooling Inlet, NO.2 |
| G922CB | Hose, Inverter Cooling Outlet, NO.1 |
| G922DA | Hose, Inverter Cooling Outlet, NO.2 |
| G922KC | Connector, EV Water Hose |
| G922KD | Connector, EV Water Hose, NO.2 |
| G9237D | Hose, Inverter Drain, NO.1 |
| G923EA | Hose, Inverter Drain, NO.2 |
| G938A | Hose, EV Radiator Inlet, NO.1 |
| G938B | Hose, EV Radiator Inlet, NO.2 |
| G938C | Hose, EV Radiator Outlet |
| G9391A | Hose, EV Water Pump, NO.1 |
| G9392A | Hose, EV Water Pump, NO.2 |
| G939A | Hose, EV Water Pump Inlet |
| G939B | Pipe, EV Water Pump Outlet |
| G93A1 | Pipe, EV Radiator Inlet |
| G93A2 | Pipe, EV Radiator Outlet |
| G93A9 | Bracket, EV Radiator Cooling Pipe |
| G9AA1 | Pipe, FC Converter Cooling Water Inlet |
| G9AB1 | Hose, FC Converter Cooling Water Outlet |
| G9AB2 | Hose, FC Converter Cooling Water Inlet |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
