Toyota Mirai
2015-06 → 2020-05 · chassis JPD10 · catalogue 28B410 · United States
Supported model
Data version 2020-07
Fcev Stack & Converter
32 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|

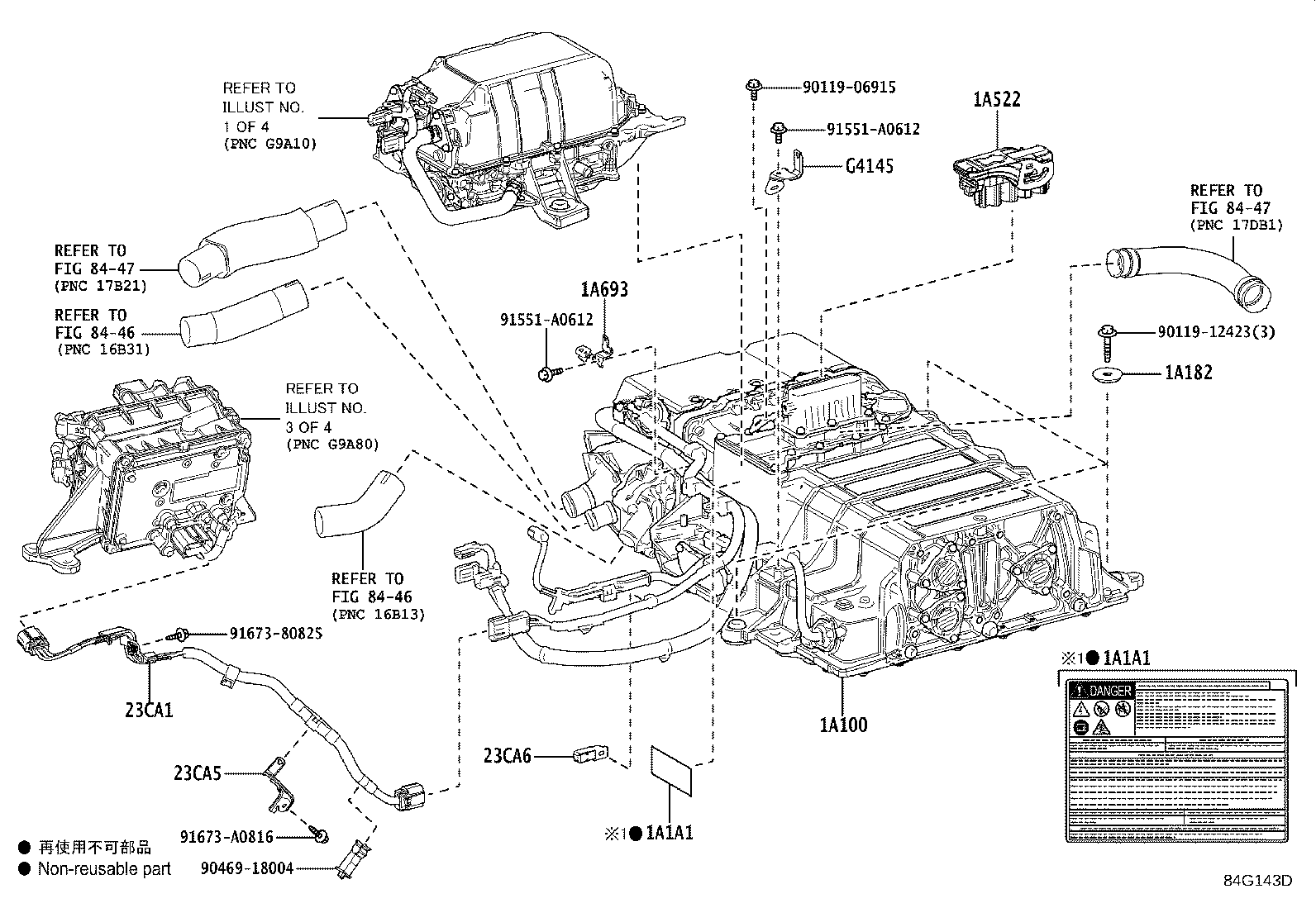

| 1A100 | Stack Assy, FC |
| 1A182 | Mount, FC Stack, NO.2 |
| 1A1A1 | Label, FC Stack Caution, NO.1 |
| 1A522 | Grip, FC Stack Service Plug |
| 1A693 | Bracket, FC Wiring Harness, NO.3 |
| 1A694 | Bracket, FC Wiring Harness, NO.4 |
| 1A695 | Bracket, FC Wiring Harness, NO.5 |
| 1A696 | Bracket, FC Wiring Harness, NO.6 |
| 1A697 | Bracket, FC Wiring Harness, NO.7 |
| 23CA1 | Cable, Hydrogen Pump Inverter |
| 23CA5 | Bracket, Hydrogen Pump Cable |
| 23CA6 | Bracket, Hydrogen Pump Cable, NO.2 |
| 28510A | Resistor Assy, Solenoid |
| 36867D | Seal, Packing |
| 58461F | Cover, Junction Block Service |
| 82685J | Plate, Caution |
| 86210H | Fuse, High Voltage |
| G4145 | Bracket, FC Stack Acceleration Wire |

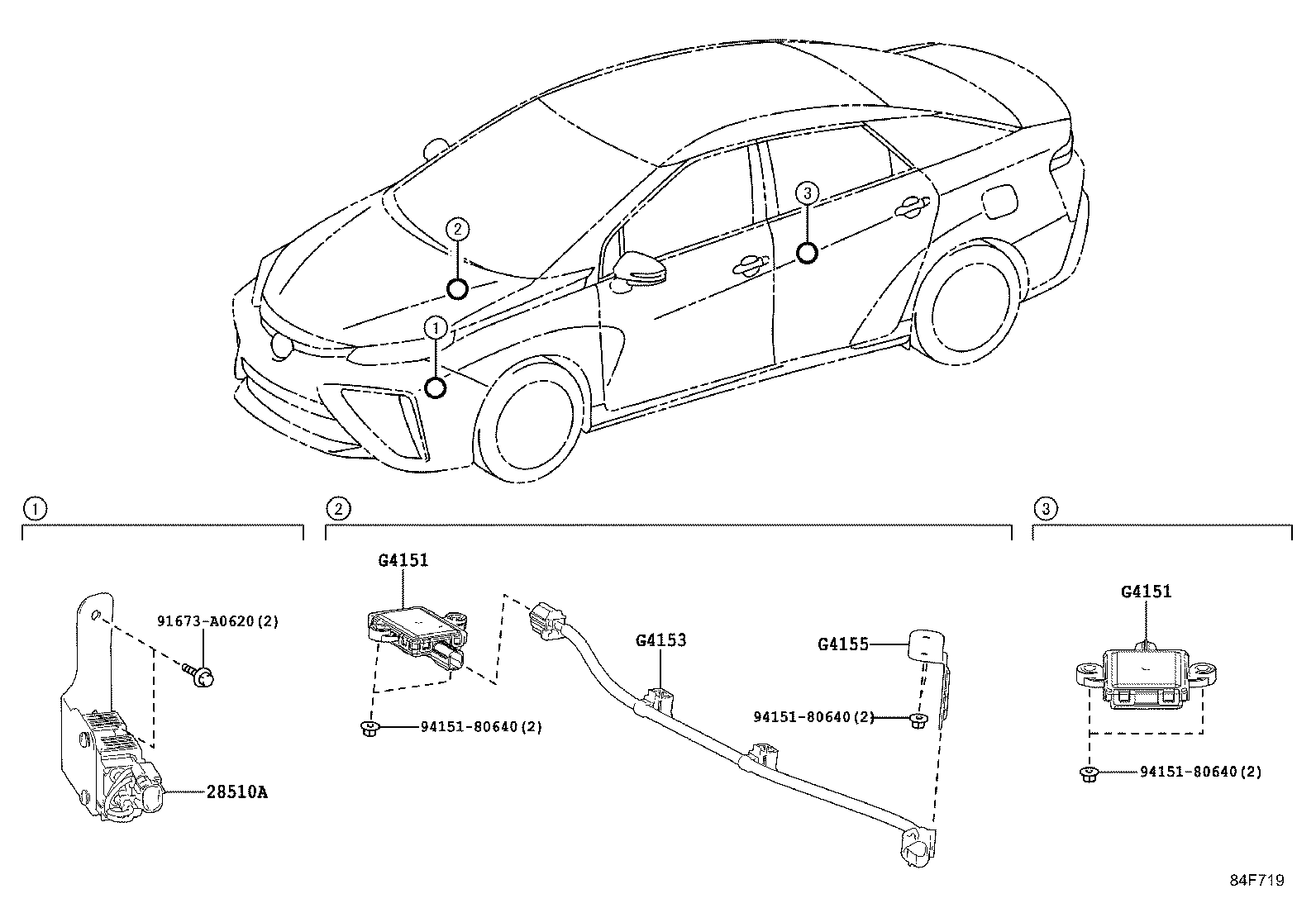

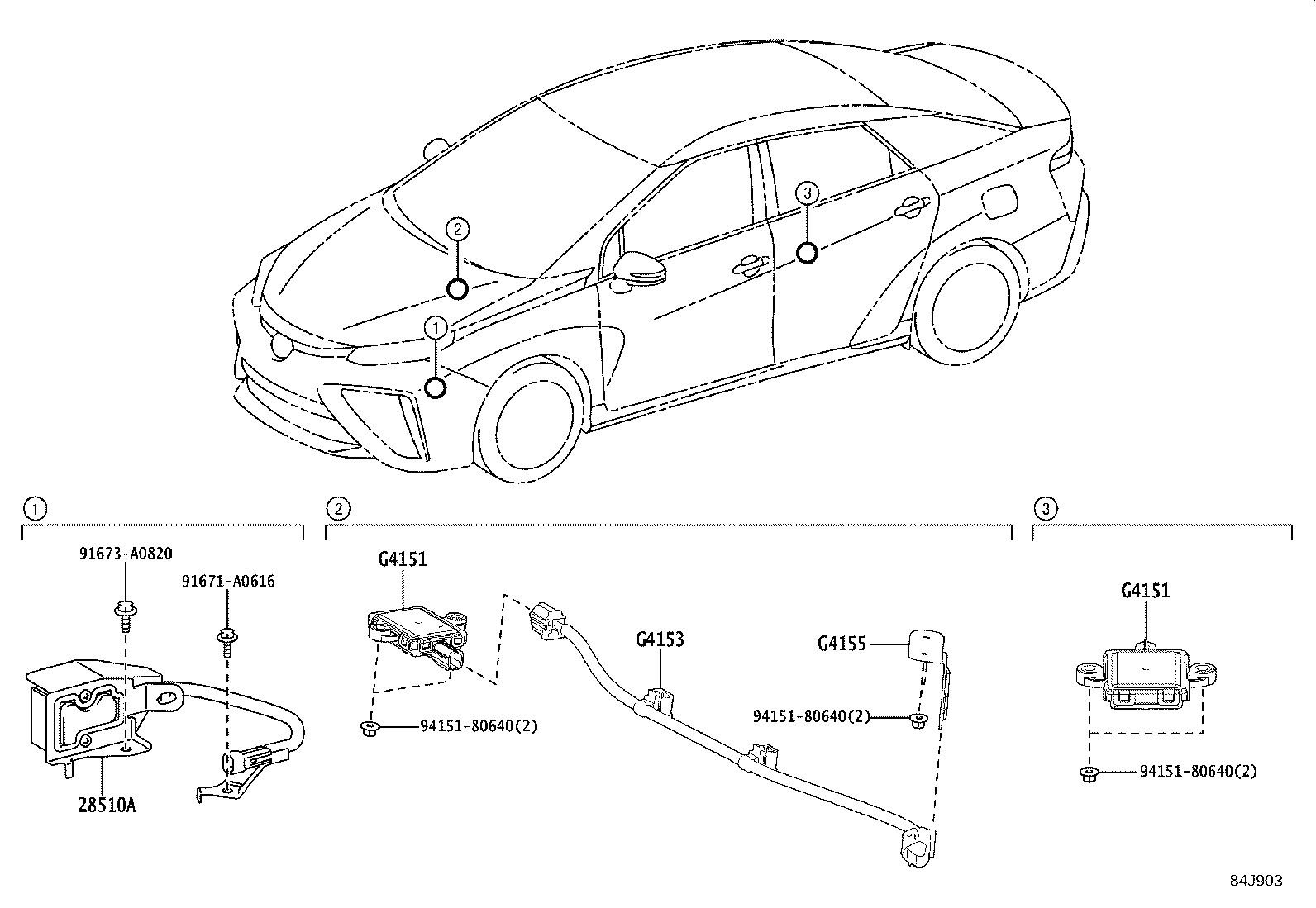

| G4151 | Detector, Hydrogen |
| G4153 | Wire, Hydrogen Detector |
| G4155 | Bracket, Hydrogen Detector Wire |

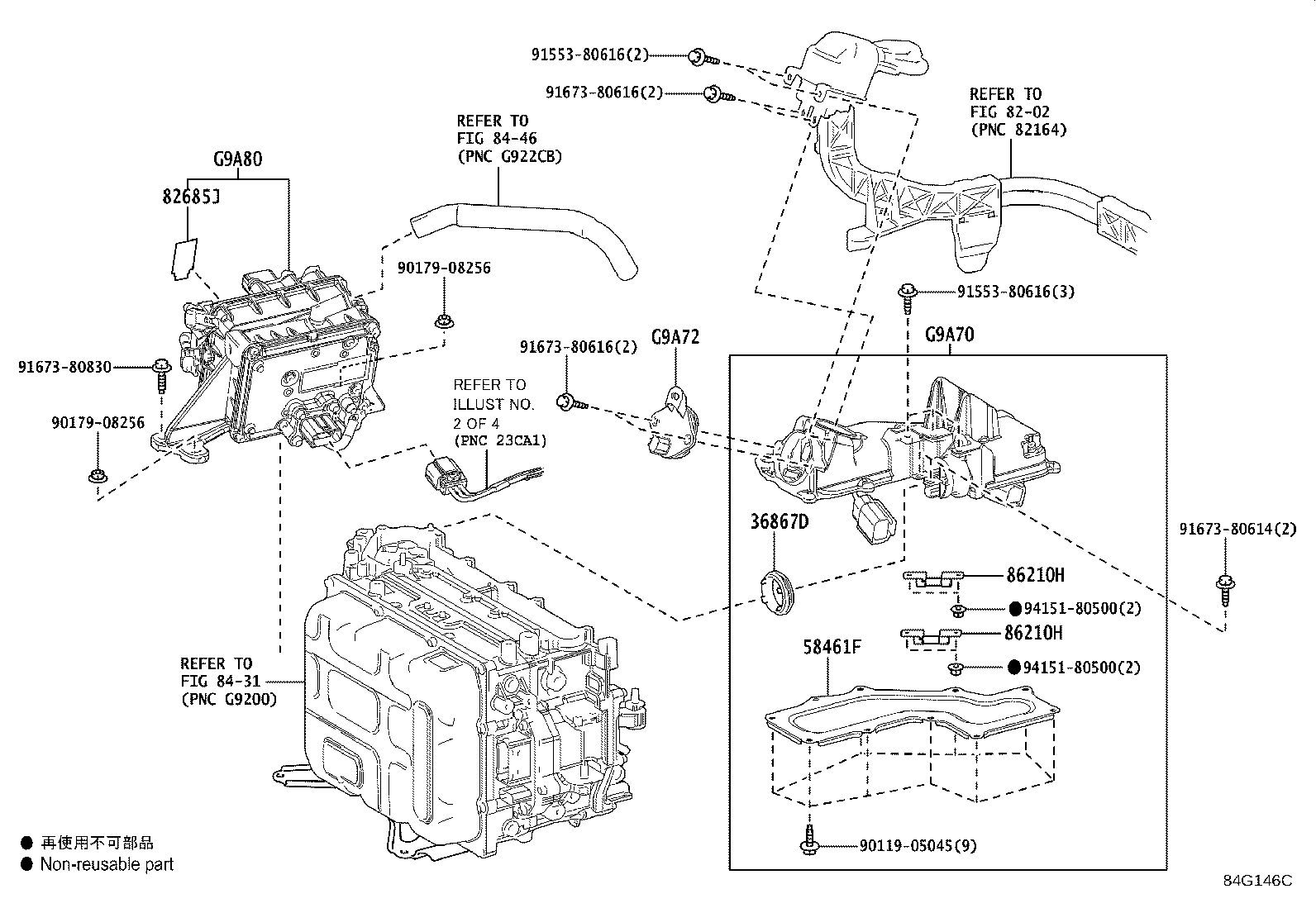

| G9A10 | Converter Assy, FC |
| G9A21 | Cable, FC Converter Power Outlet |
| G9A24 | Wire, FC Converter Cable Interlock |
| G9A25 | Bracket, FC Converter Power Outlet |
| G9A28 | Cover, FC Converter Service Hole, Front |
| G9A29 | Cover, FC Converter Service Hole, Rear |
| G9A2A | Gasket, FC Converter Service Hole, Rear |
| G9A2B | Gasket, FC Converter, Rear |
| G9A70 | Junction Assy, FC Inverter Input |
| G9A72 | Cover, FC Inverter Input Junction |
| G9A80 | Inverter Assy, FC Water & Hydrogen Pump |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
