Toyota Lexus ES3##/250(NAP)
2018-08 → present · chassis AXZA15,AXZH1#,GSZ10 · catalogue 28C420 · United States
Supported model
Data version 2021-08

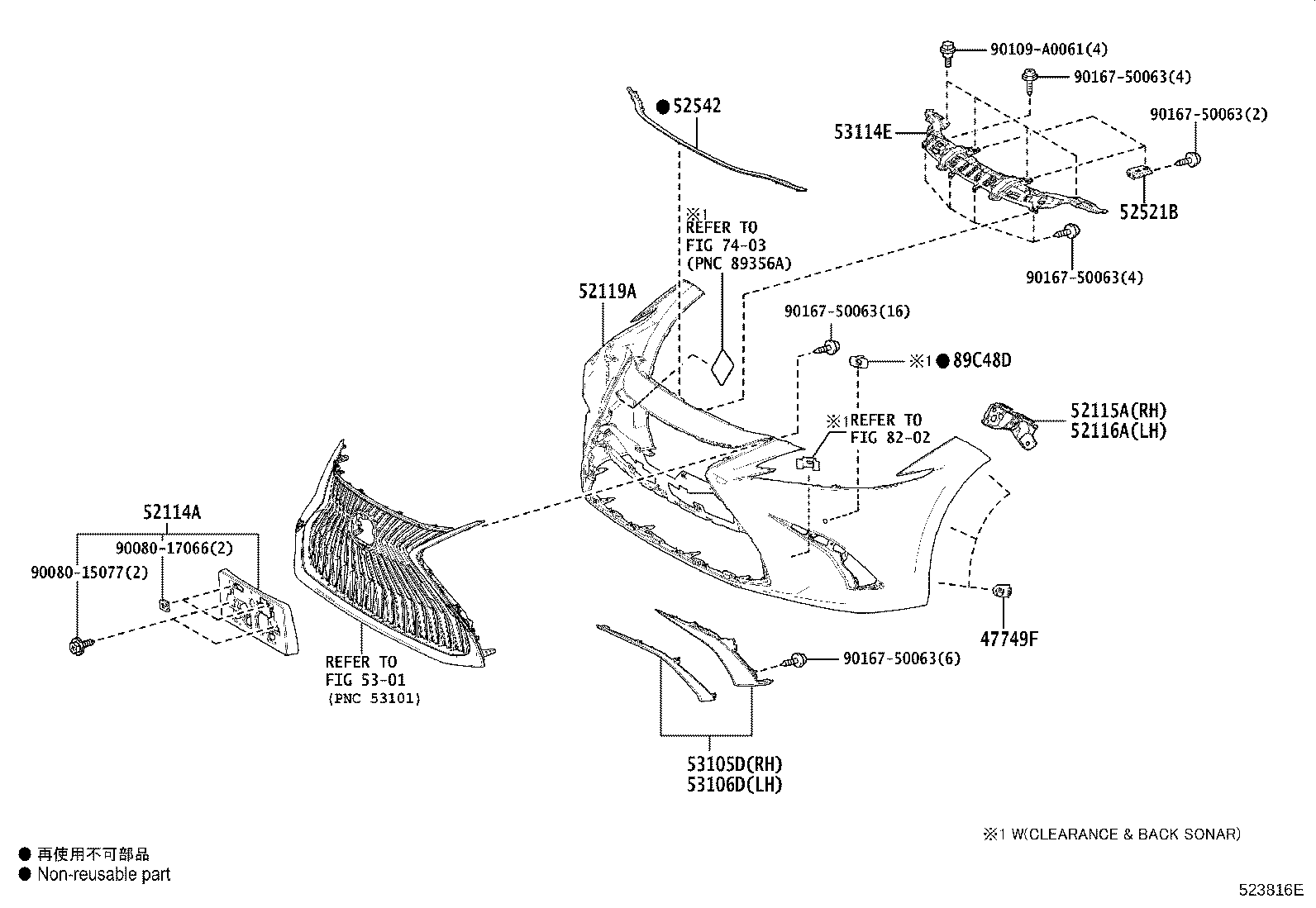

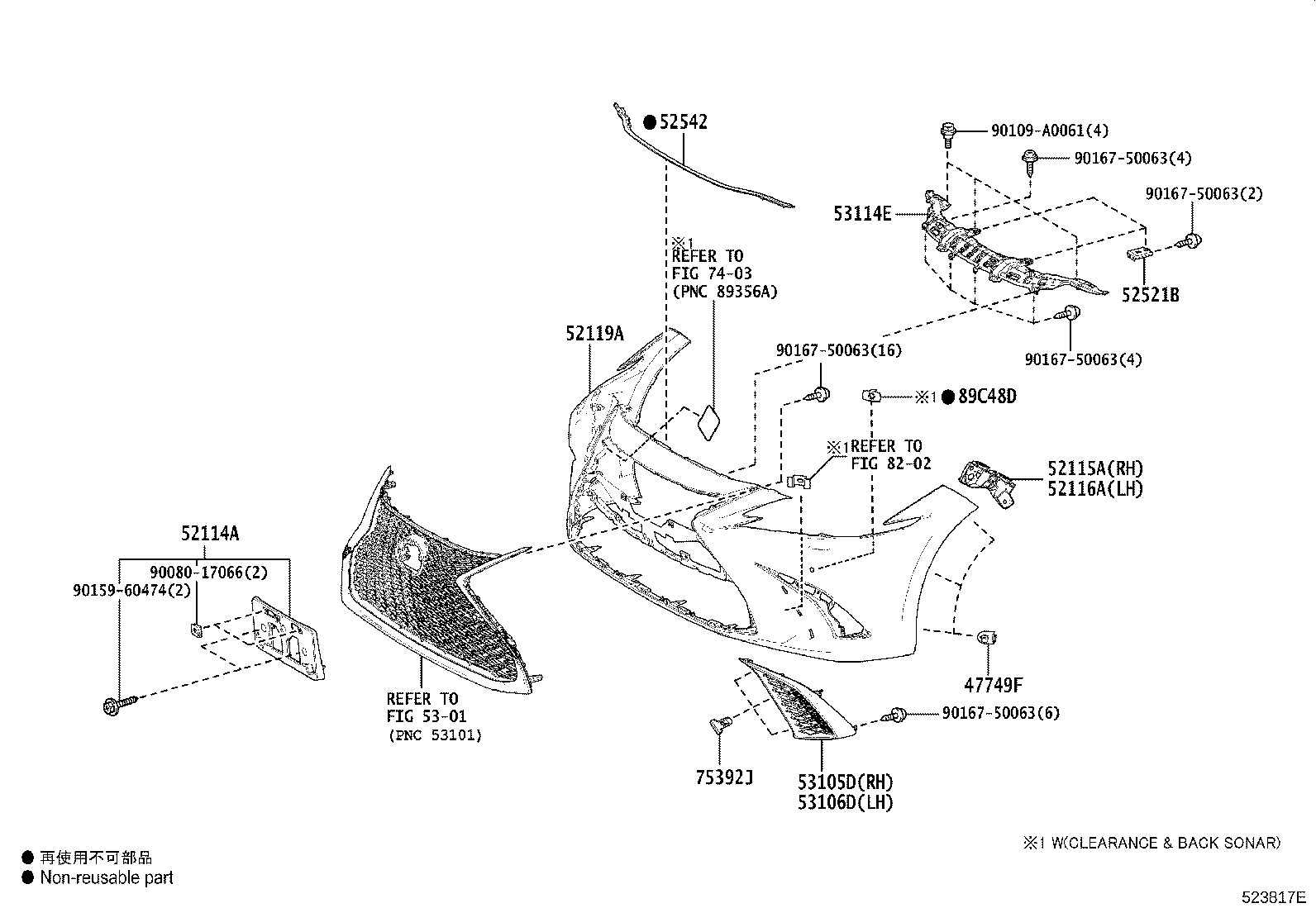

Front Bumper & Bumper Stay
24 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 47749F | Clip, Pin Hold |
| 52021 | Reinforcement Sub-assy, Front Bumper |
| 52114A | Bracket, Front Bumper Extension Mounting |
| 52115A | Support, Front Bumper Side, RH |
| 52116A | Support, Front Bumper Side, LH |
| 52119A | Cover, Front Bumper |
| 52119D | Screw, NO.1 |
| 52141B | Stay, Front Bumper |
| 52145C | Bracket, Front Bumper Side Mounting, RH |
| 52146B | Bracket, Front Bumper Side Mounting, LH |
| 52148H | Bracket, Front Bumper Mounting, NO.2 |
| 52425 | Cushion, Front Bumper |
| 52521B | Retainer, Front Bumper, Upper |
| 52542 | Seal, Front Bumper, Center |
| 52611 | Absorber, Front Bumper Energy |
| 52611B | Clip, Front Bumper Energy Absorber |
| 52618 | Absorber, Front Bumper, Lower |
| 53105D | Garnish Sub-assy, Radiator Grille, RH |
| 53106D | Garnish Sub-assy, Radiator Grille, LH |
| 53114E | Grille, Radiator, Upper |
| 53879H | Retainer, Front Fender Liner |
| 75392J | Retainer, Outside Moulding |
| 76851G | Grommet, Screw, NO.1 |
| 89C48D | Retainer, Ultrasonic Sensor, Front Corner |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
