Toyota Supra
2022-07 → present · chassis DB02,27 · catalogue 291450 · United States
Supported model
Data version 2022-08
Camshaft & Valve
27 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|

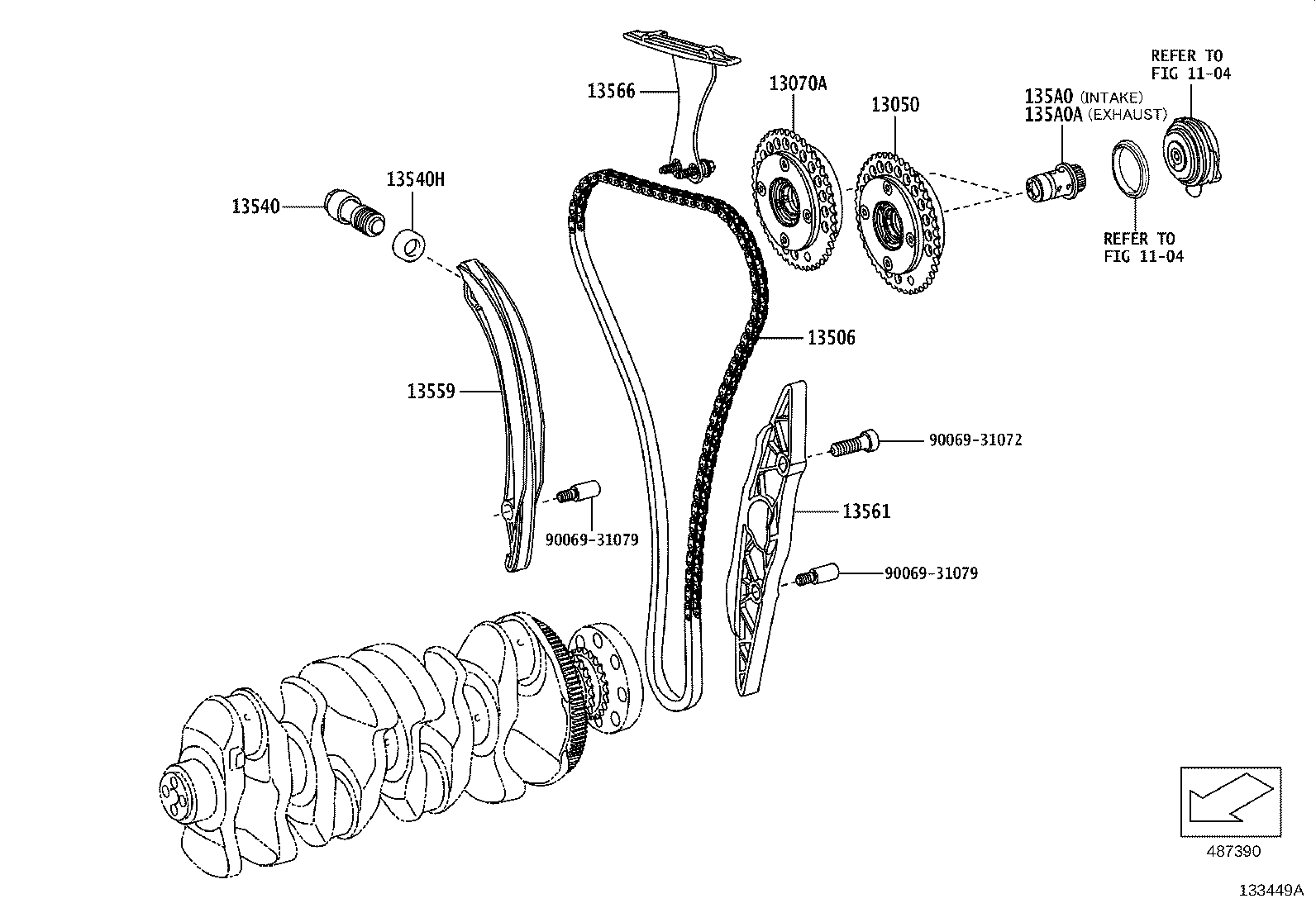

| 13050 | Gear Assy, Camshaft Timing |

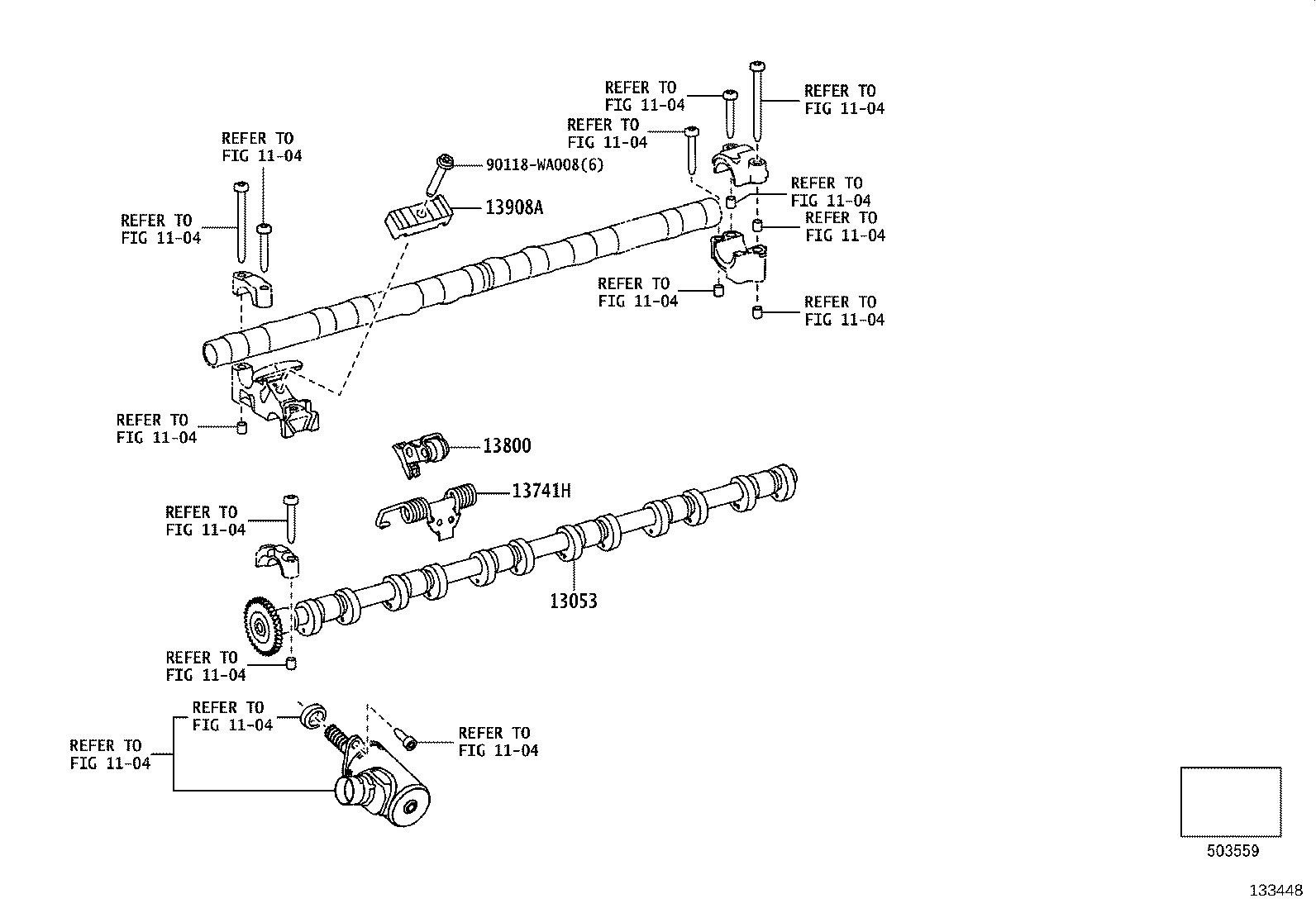

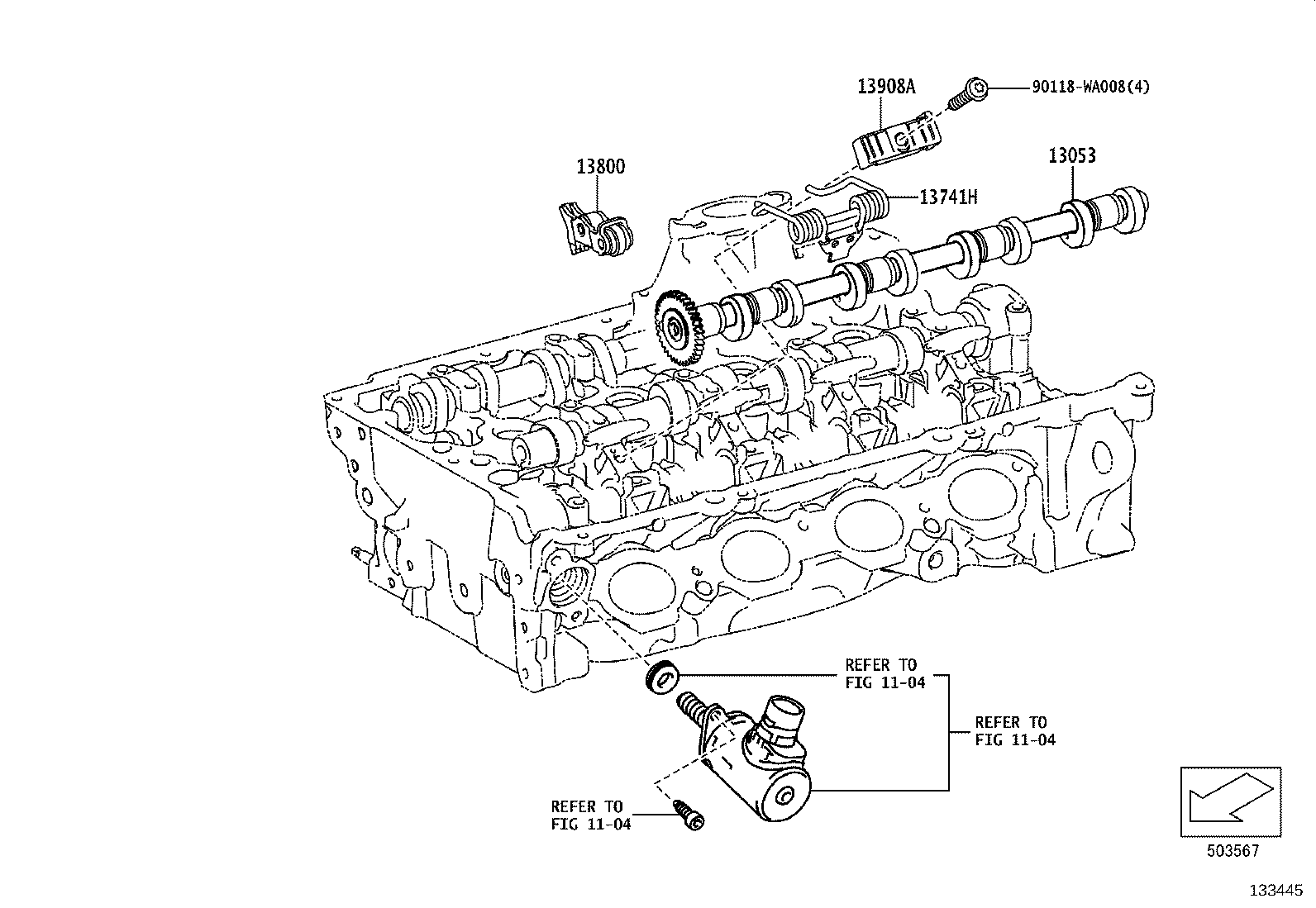

| 13053 | Camshaft Sub-assy, NO.3 |
| 13070A | Gear Assy, Camshaft Timing Exhaust |

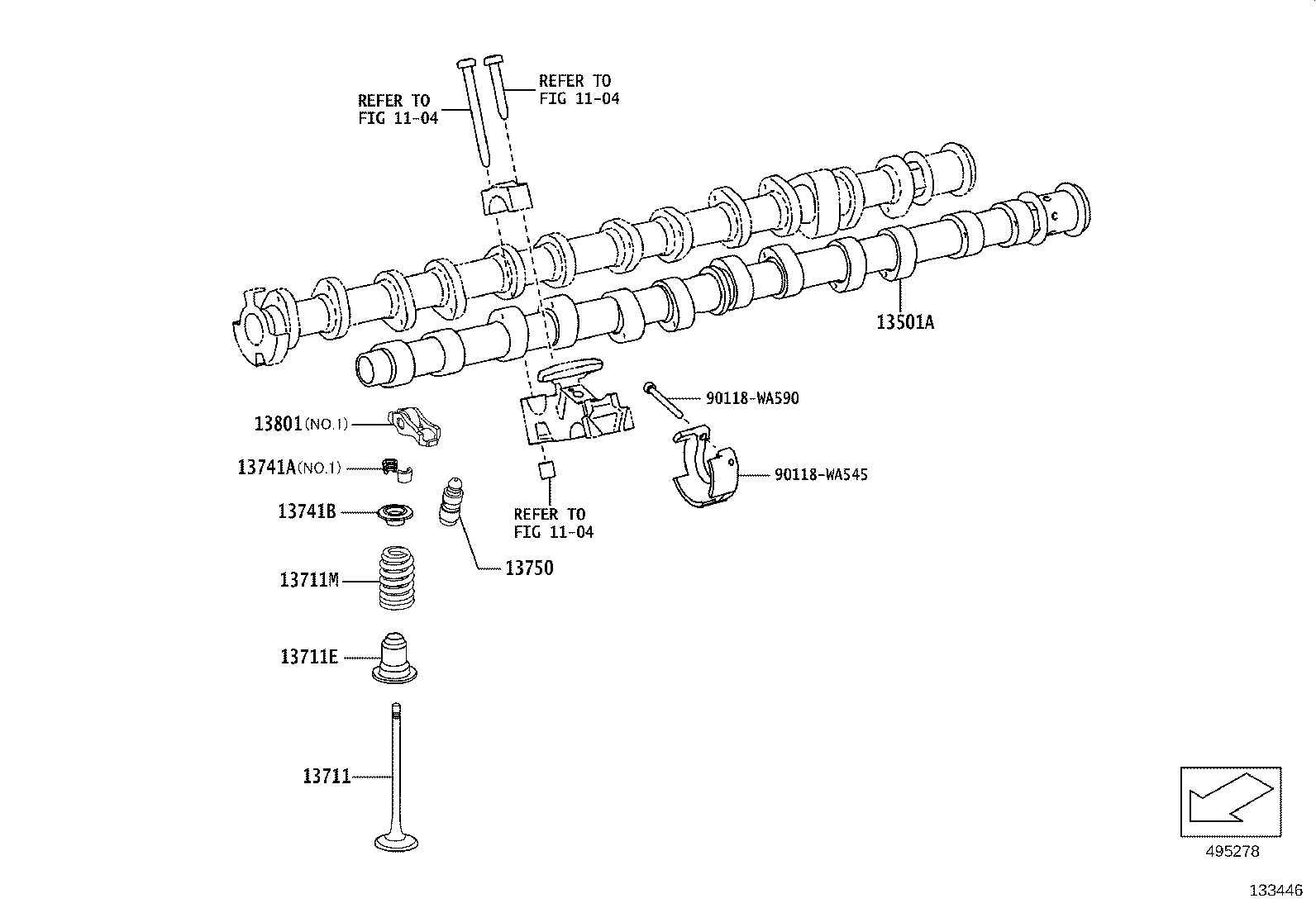

| 13501A | Camshaft Sub-assy, Intake |

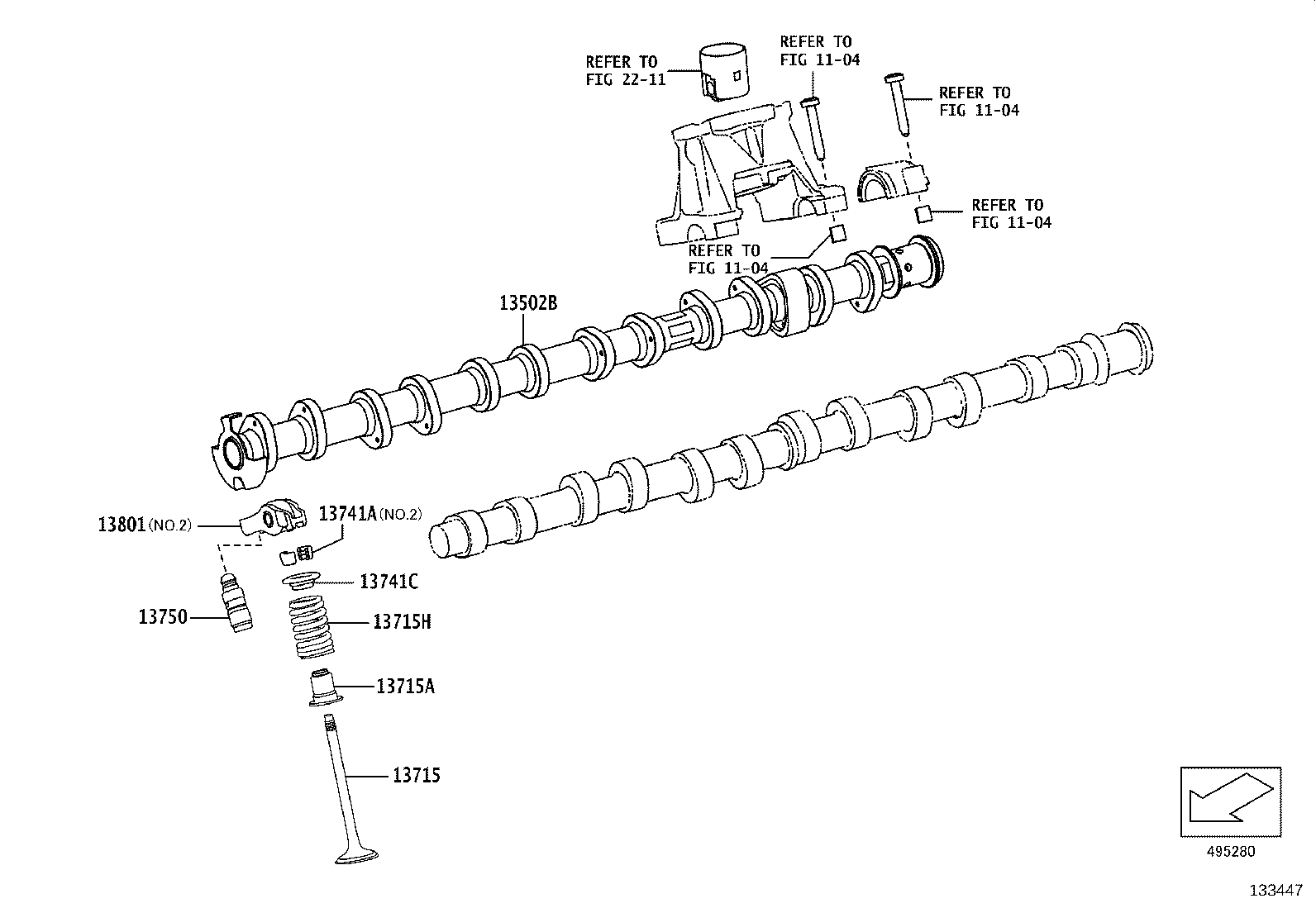

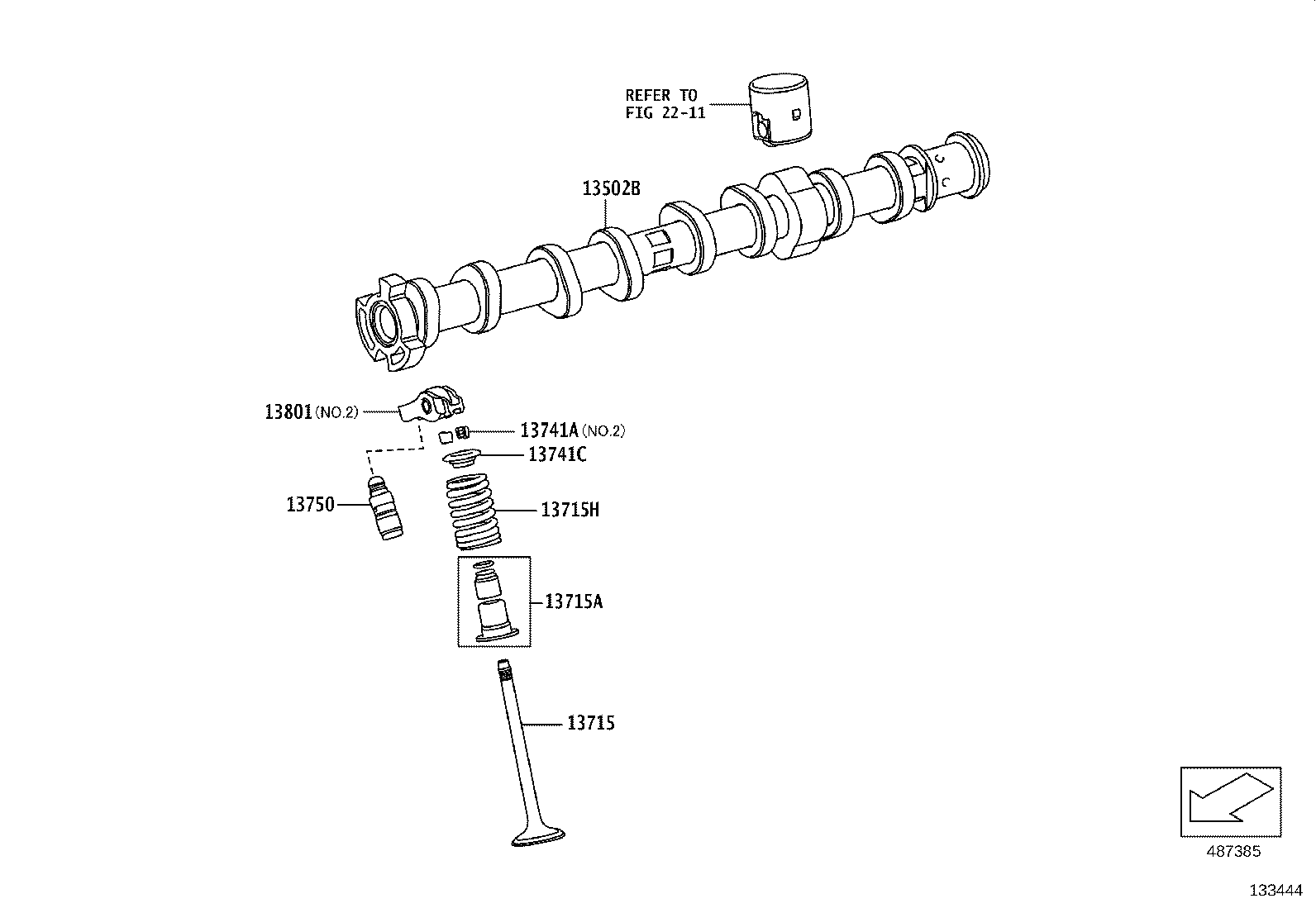

| 13502B | Camshaft Sub-assy, Exhaust |
| 13506 | Chain Sub-assy |
| 13540 | Tensioner Assy, Chain, NO.1 |
| 13540H | Bearing Journal |
| 13559 | Slipper, Chain Tensioner |
| 13561 | Damper, Chain Vibration, NO.1 |
| 13566 | Guide, Chain Damper |
| 135A0 | Bolt Assy, Camshaft Timing Gear, Center(FOR INTAKE) |
| 135A0A | Bolt Assy, Camshaft Timing Gear, Center(FOR EXHAUST) |
| 13711 | Valve, Intake |
| 13711E | Seal, Intake Valve Stem Oil |
| 13711M | Spring, Compression(FOR INTAKE VALVE) |
| 13715 | Valve, Exhaust |
| 13715A | Seal, Exhaust Valve Stem Oil |
| 13715H | Spring, Compression(FOR EXHAUST VALVE) |
| 13741A | Lock, Valve Spring Retainer |
| 13741B | Retainer, Intake Valve Spring |
| 13741C | Retainer, Exhaust Valve Spring |
| 13741H | Spring, Torsion |
| 13750 | Adjuster Assy, Valve Lash |
| 13800 | Lever, Intermediate |
| 13801 | Arm Sub-assy, Valve Rocker, NO.1 |
| 13908A | Gate |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
