Toyota Supra
2022-07 → present · chassis DB02,27 · catalogue 291450 · United States
Supported model
Data version 2022-08
Manifold
26 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|

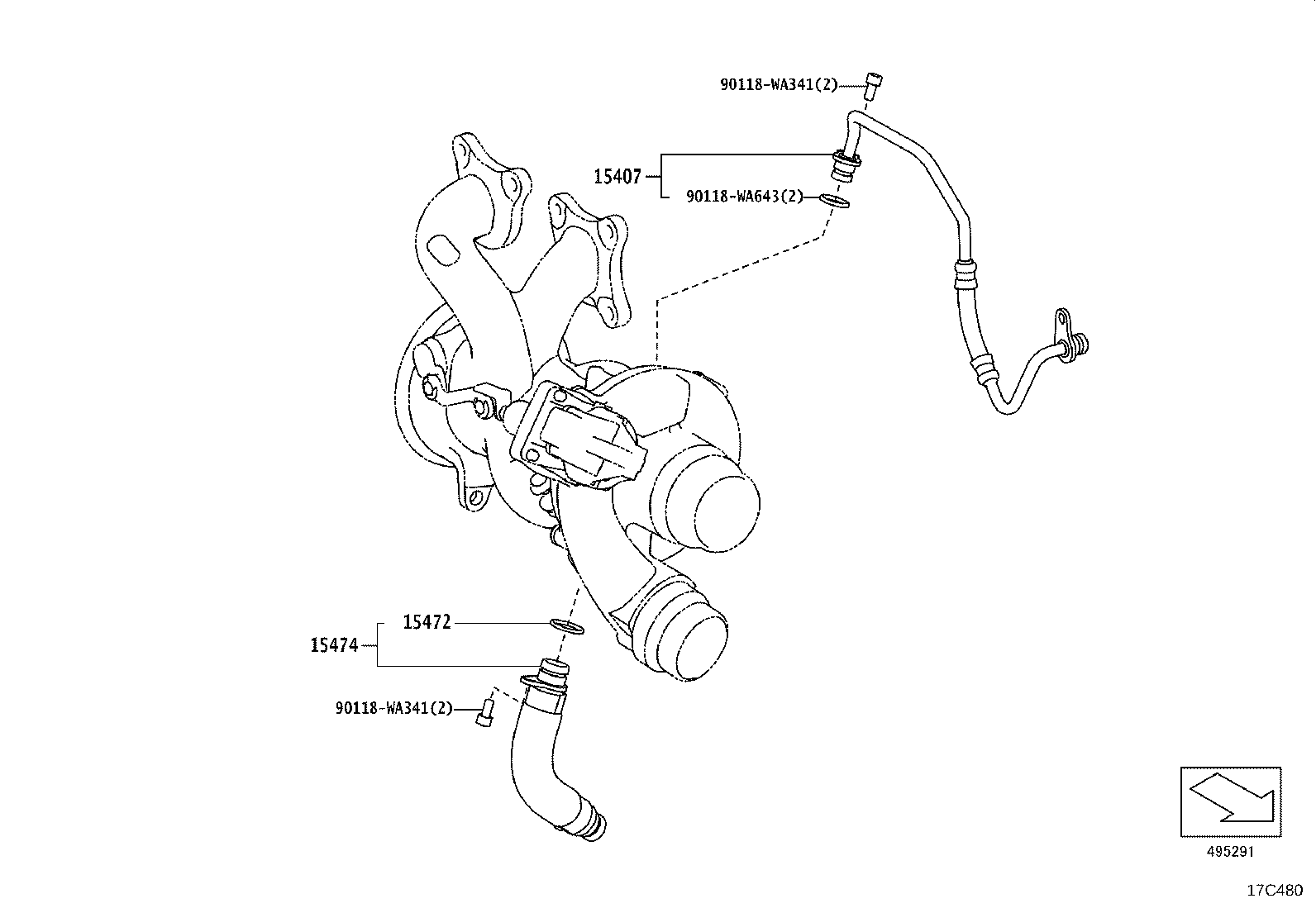

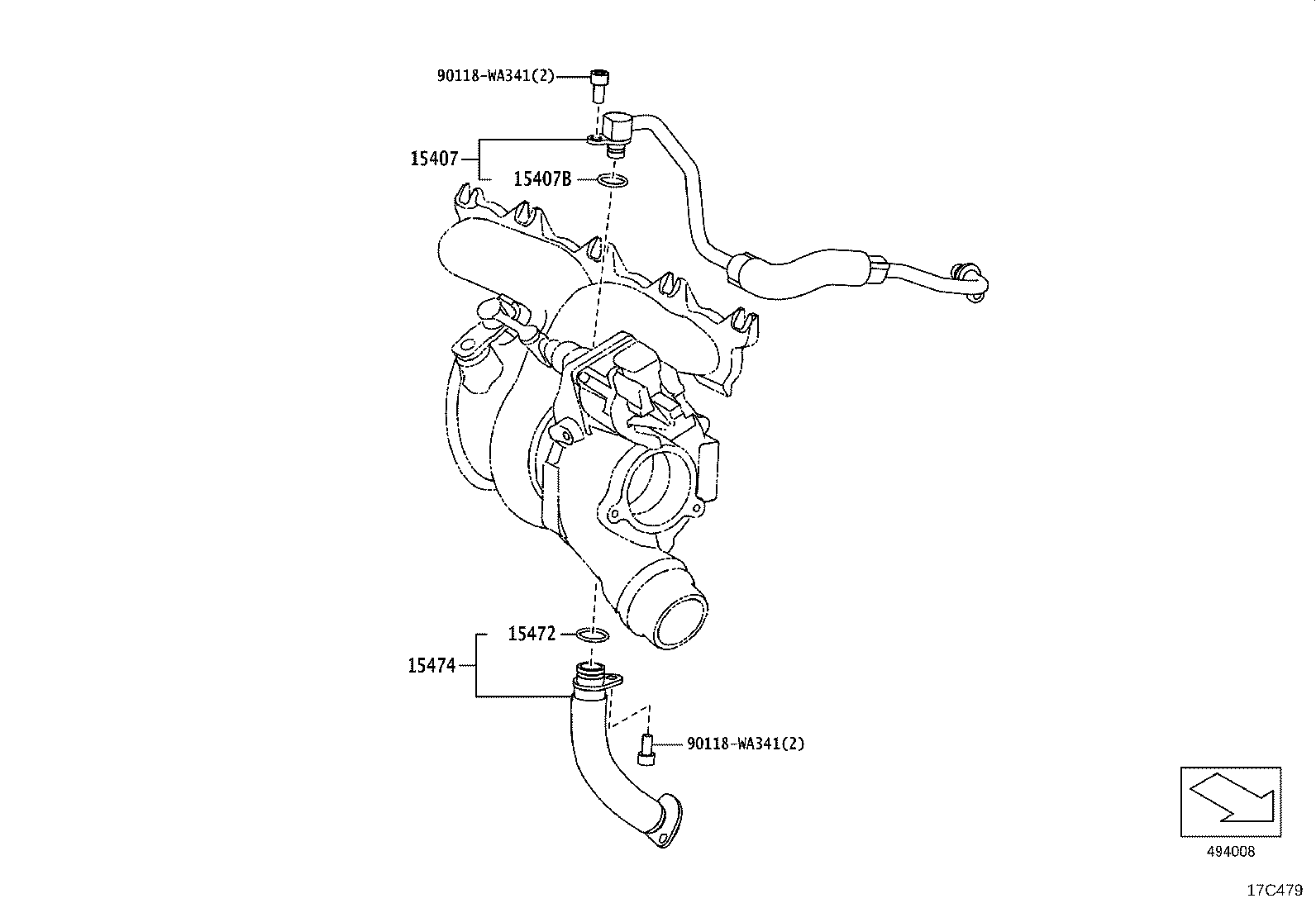

| 15407 | Pipe Sub-assy, Turbo Oil Inlet |
| 15407B | Gasket(FOR TURBO OIL INLET PIPE) |
| 15472 | Gasket, Turbo Oil Outlet, NO.1 |
| 15474 | Pipe, Turbo Oil Outlet |

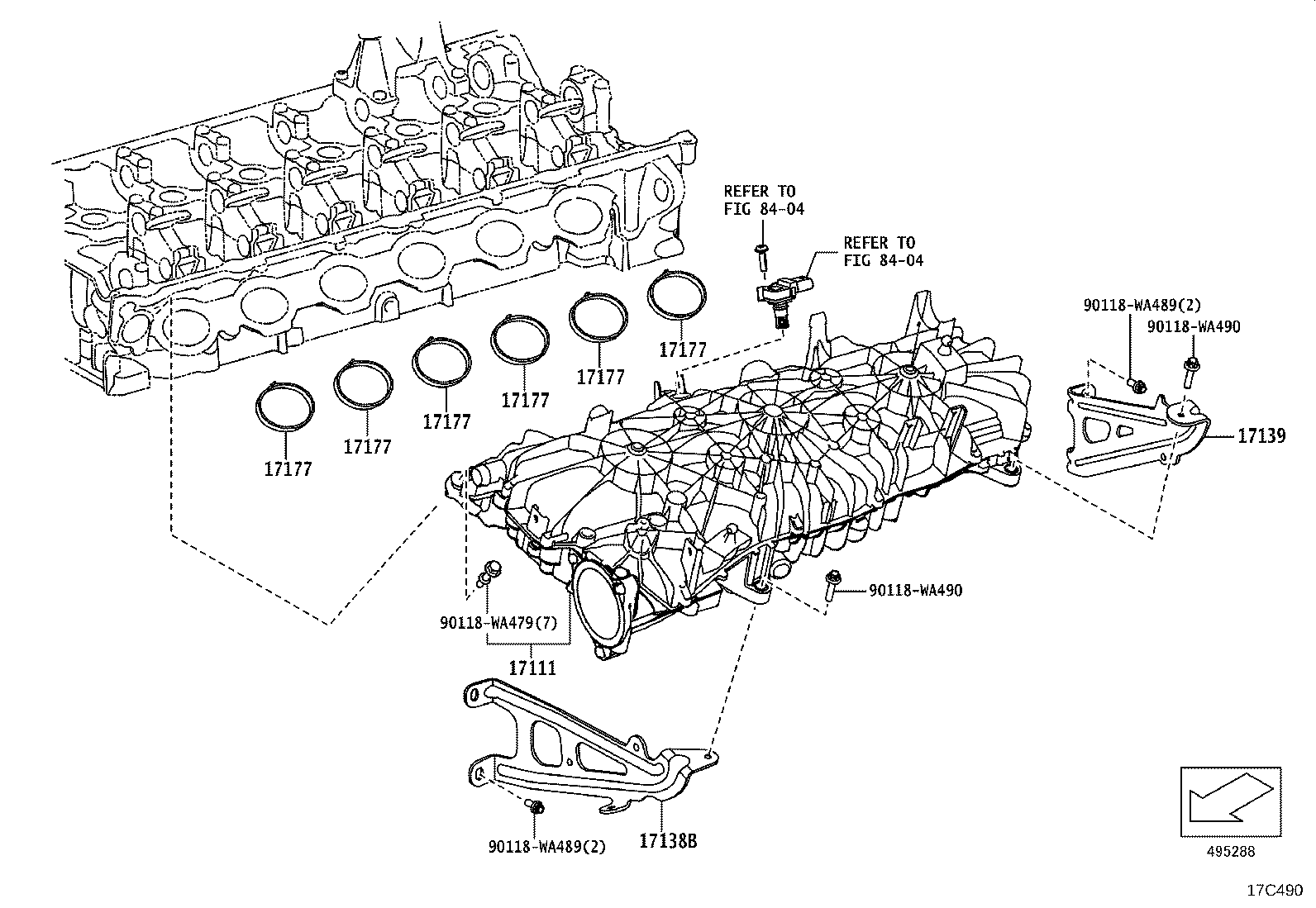

| 17111 | Manifold, Intake |
| 17118 | Stay, Manifold |
| 17119 | Stay, Manifold, NO.2 |
| 17138B | Stay, Intake Manifold |
| 17139 | Stay, Manifold, NO.2 |
| 17141G | Bolt, Stud(FOR TURBOCHARGER) |

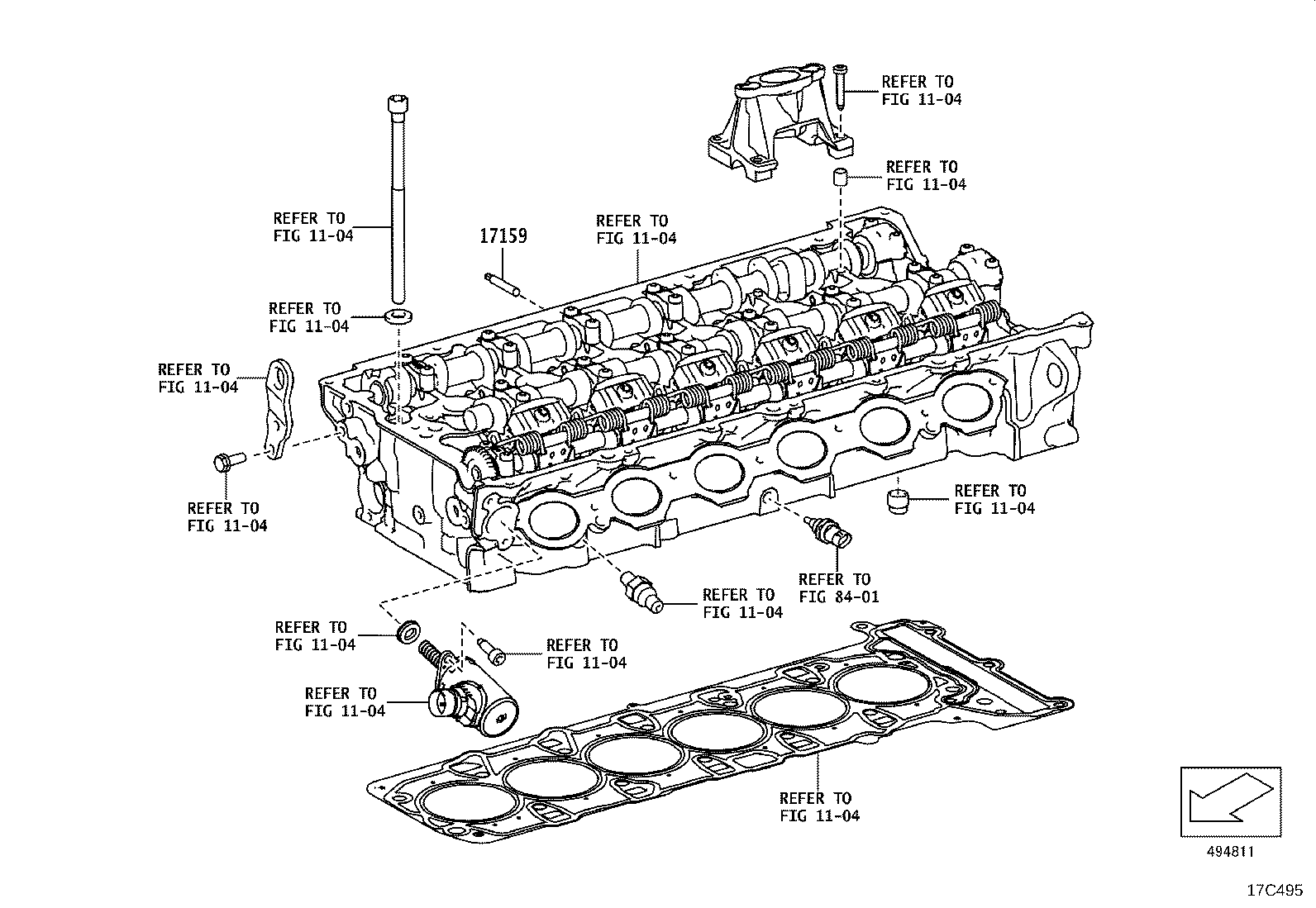

| 17159 | Bolt, Stud(FOR MANIFOLD TO CYLINDER HEAD) |
| 17167 | Insulator, Exhaust Manifold Heat, NO.1 |

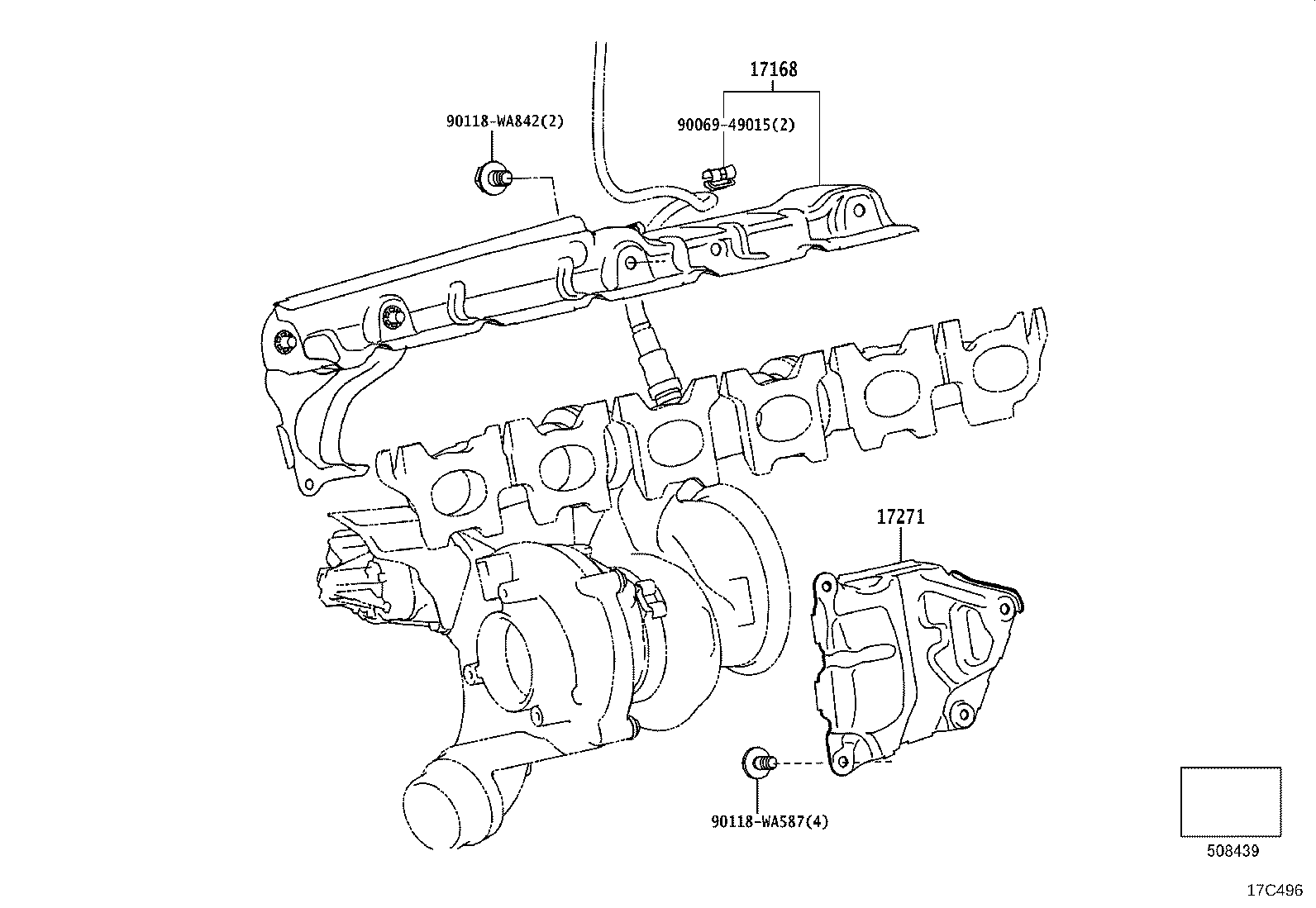

| 17168 | Insulator, Exhaust Manifold Heat, NO.2 |
| 17173 | Gasket, Exhaust Manifold TO Head |
| 17177 | Gasket, Intake Manifold TO Head, NO.1 |

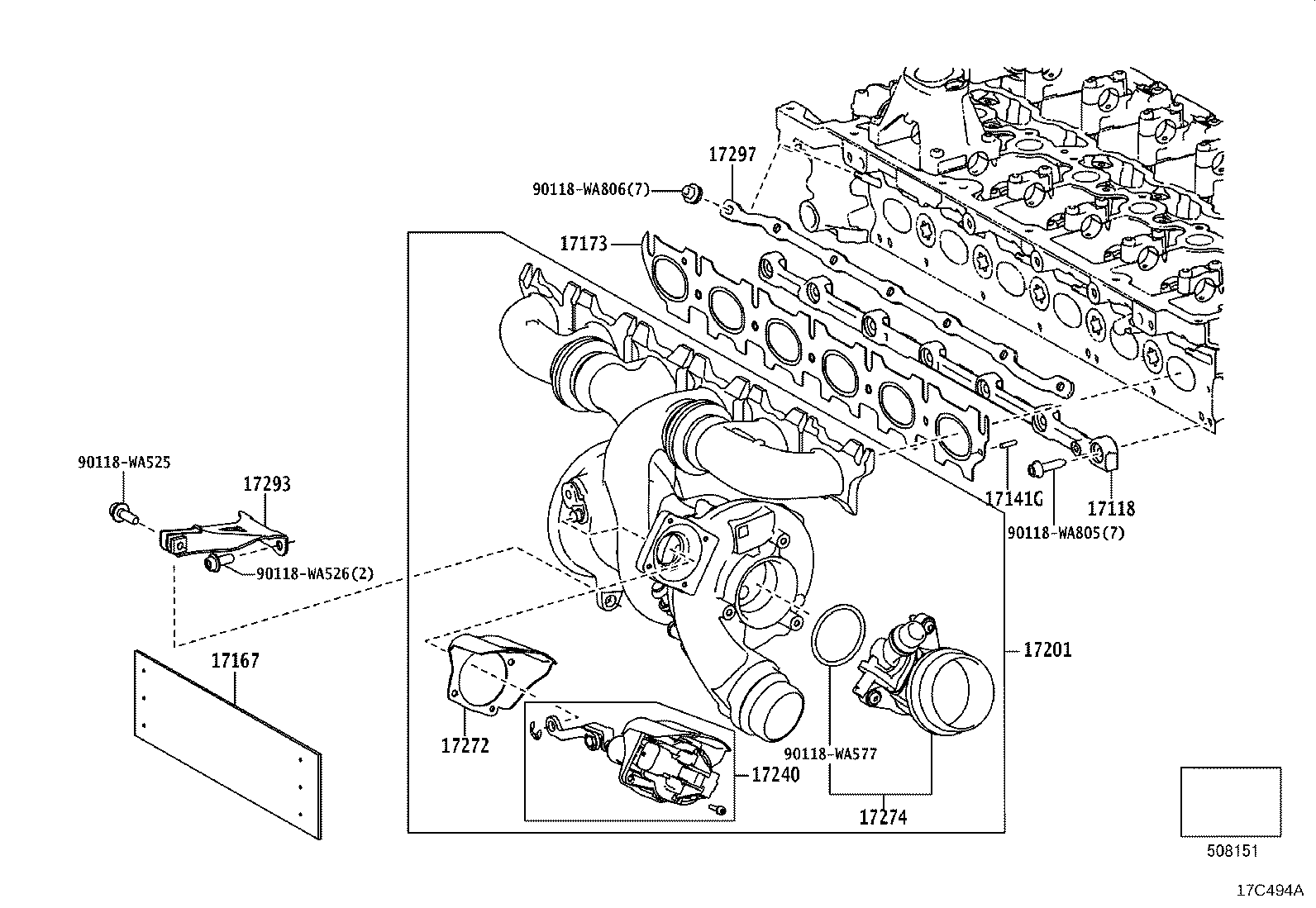

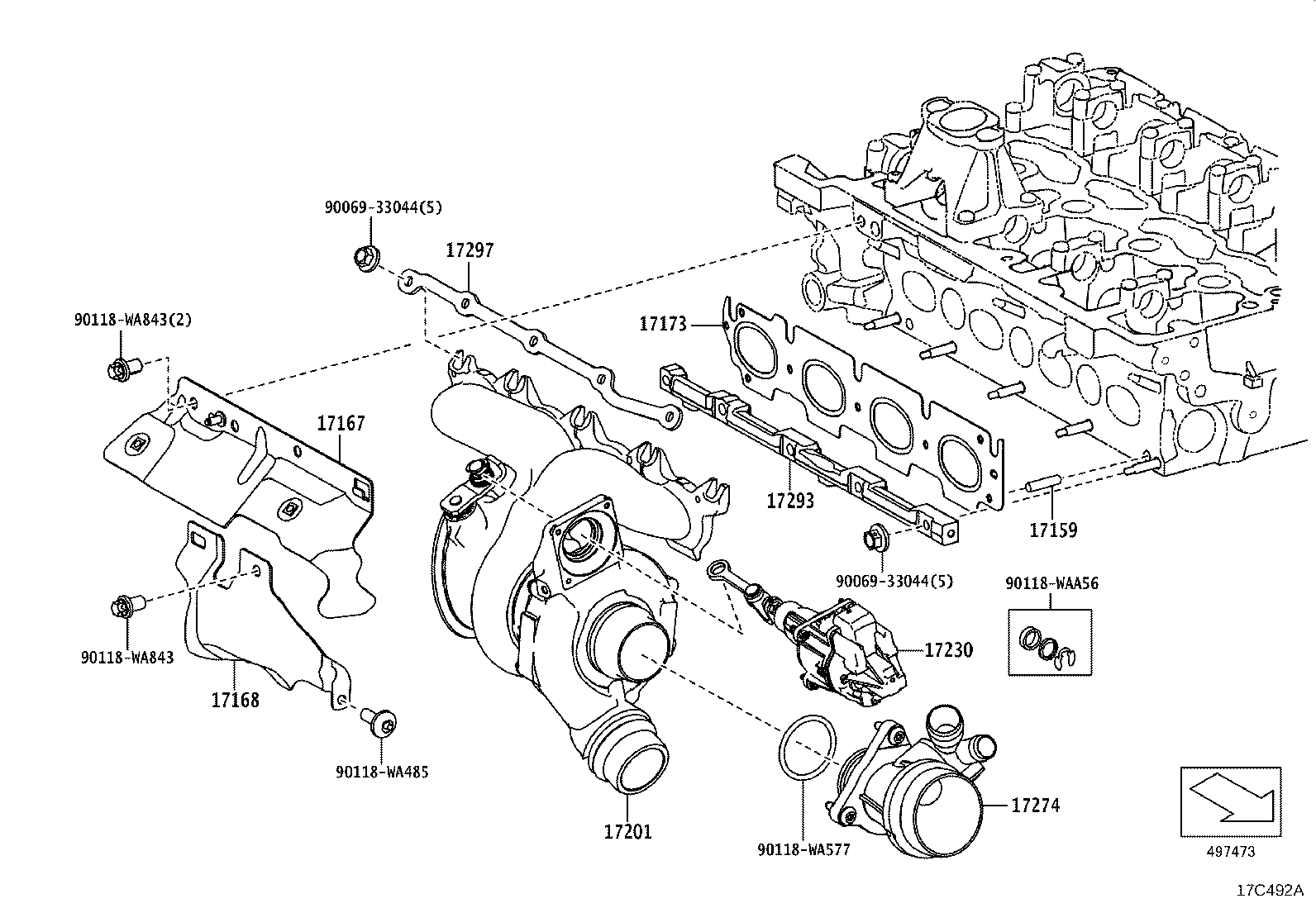

| 17201 | Turbocharger Sub-assy |
| 17230 | Actuator Assy, W/Bracket |
| 17240 | Actuator & Link Assy, Turbocharger |
| 17271 | Insulator, Turbo, NO.1 |
| 17272 | Insulator, Turbo, NO.2 |
| 17274 | Elbow, Compressor Inlet |
| 17279A | Gasket, Turbine Outlet Elbow, NO.1 |
| 17293 | Stay, Turbocharger |
| 17297 | Stay, Turbocharger, NO.2 |
| 17452B | Clamp, Exhaust Pipe |

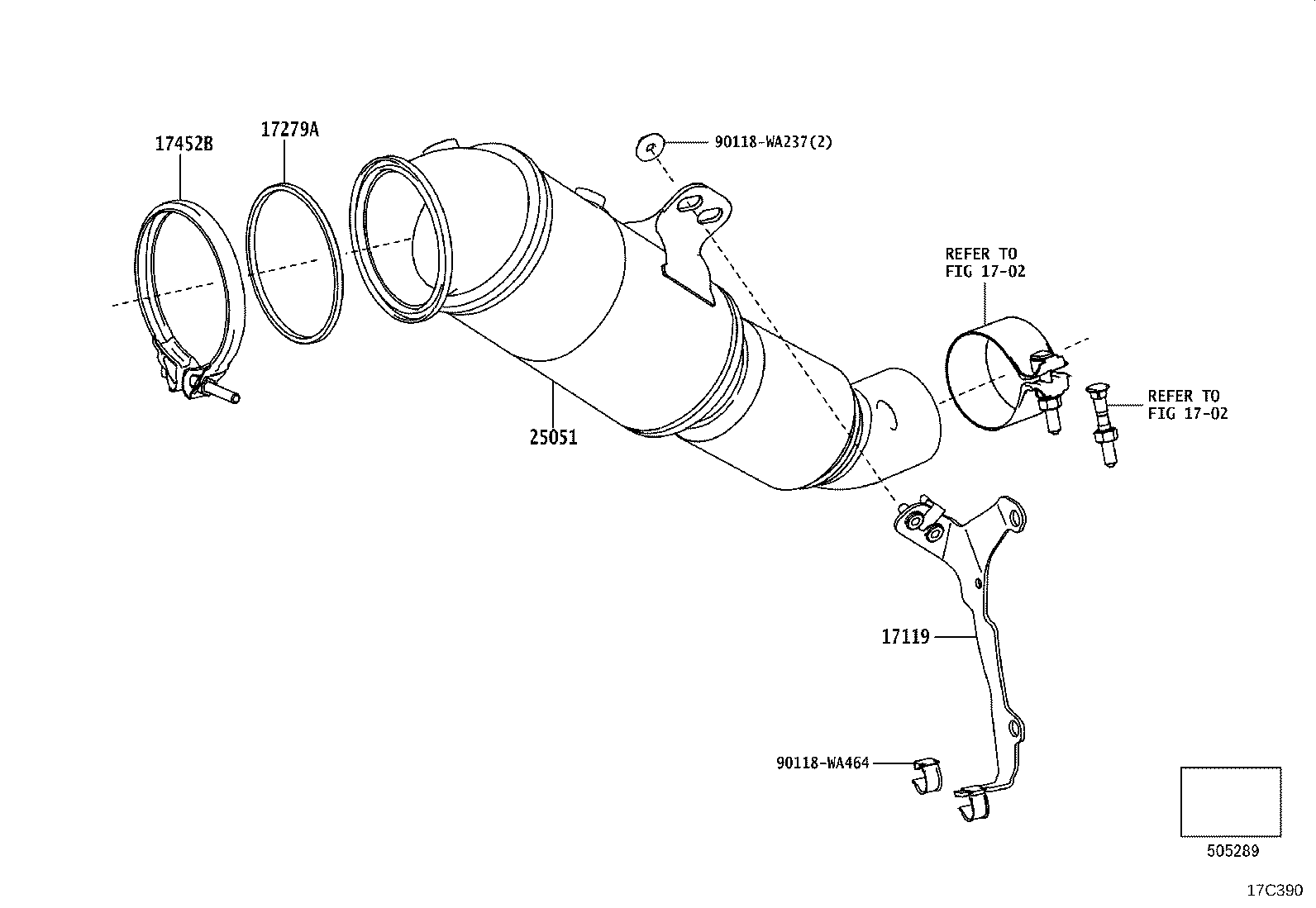

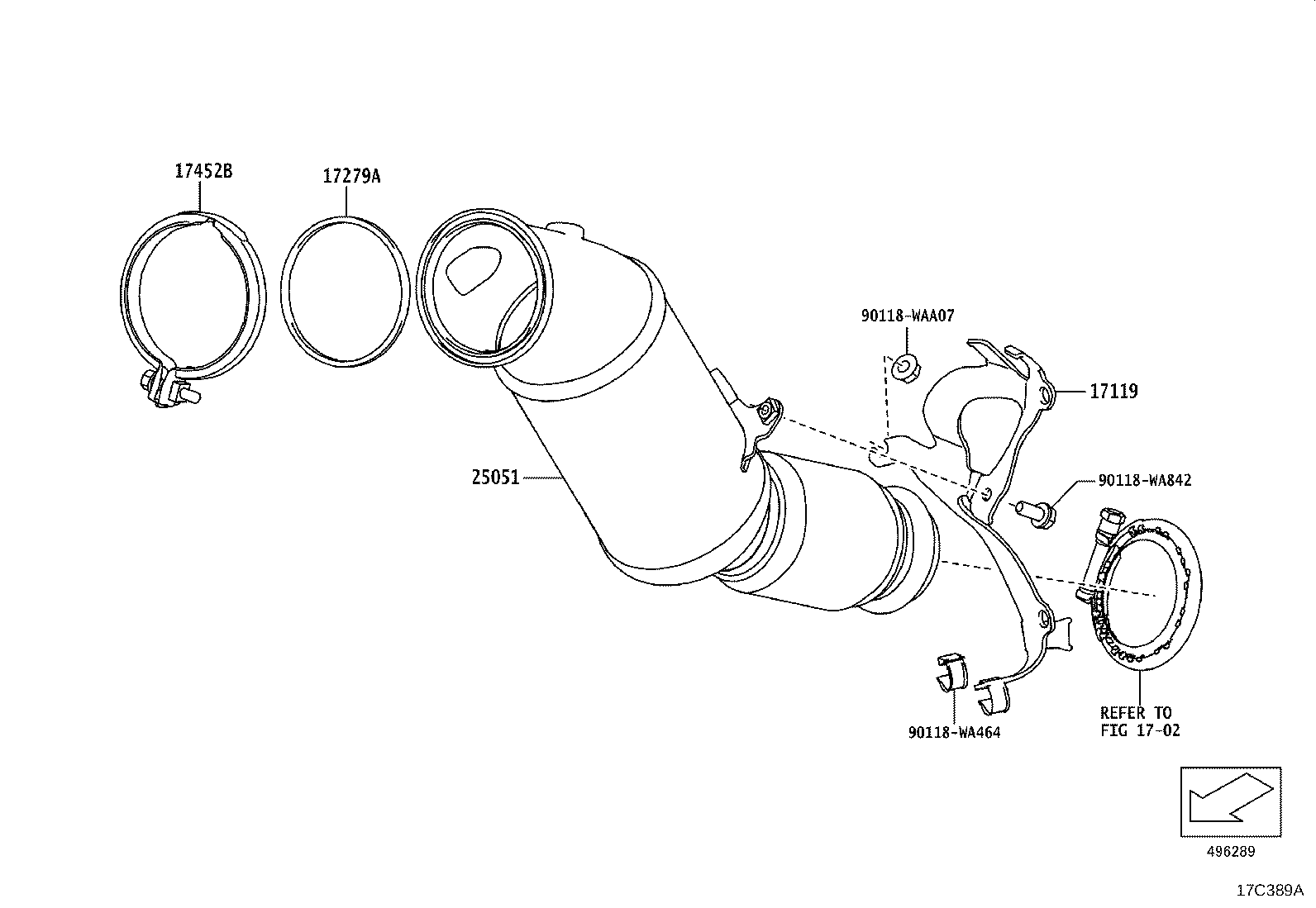

| 25051 | Converter Sub-assy, Exhaust Manifold |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
