Toyota Lexus HS250H
2009-07 → 2012-01 · chassis ANF10 · catalogue 292410 · United States
Supported model
Data version 2012-01
Battery & Battery Cable
47 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 28800 | Battery |
| 28875 | Duct, Battery Insulator, NO.1 |
| 28876 | Duct, Battery Insulator, NO.2 |
| 28885 | Hose, Battery Room Ventilation |
| 28897 | Plate, Battery Caution |
| 58455E | Stopper, Battery Carrier |
| 74473B | Cushion, Battery Carrier, NO.3 |
| 82284D | Wire, Earth |
| 82621B | Cover, Fusible Link |
| 82675C | Terminal, Junction |
| 82815C | Cover, Wiring Harness Protector, NO.1 |
| 82815D | Cover, Wiring Harness Protector, NO.2 |
| 82815E | Cover, Wiring Harness Protector, NO.3 |
| 82815F | Cover, Wiring Harness Protector, NO.4 |
| 89892A | Sensor, Battery Voltage |
| G3829A | Fuse, Electric Vehicle |
| G3830A | Plug Assy, Electric Vehicle Battery |
| G3834 | Grip, Service Plug |
| G4283 | Sensor, Battery Current |

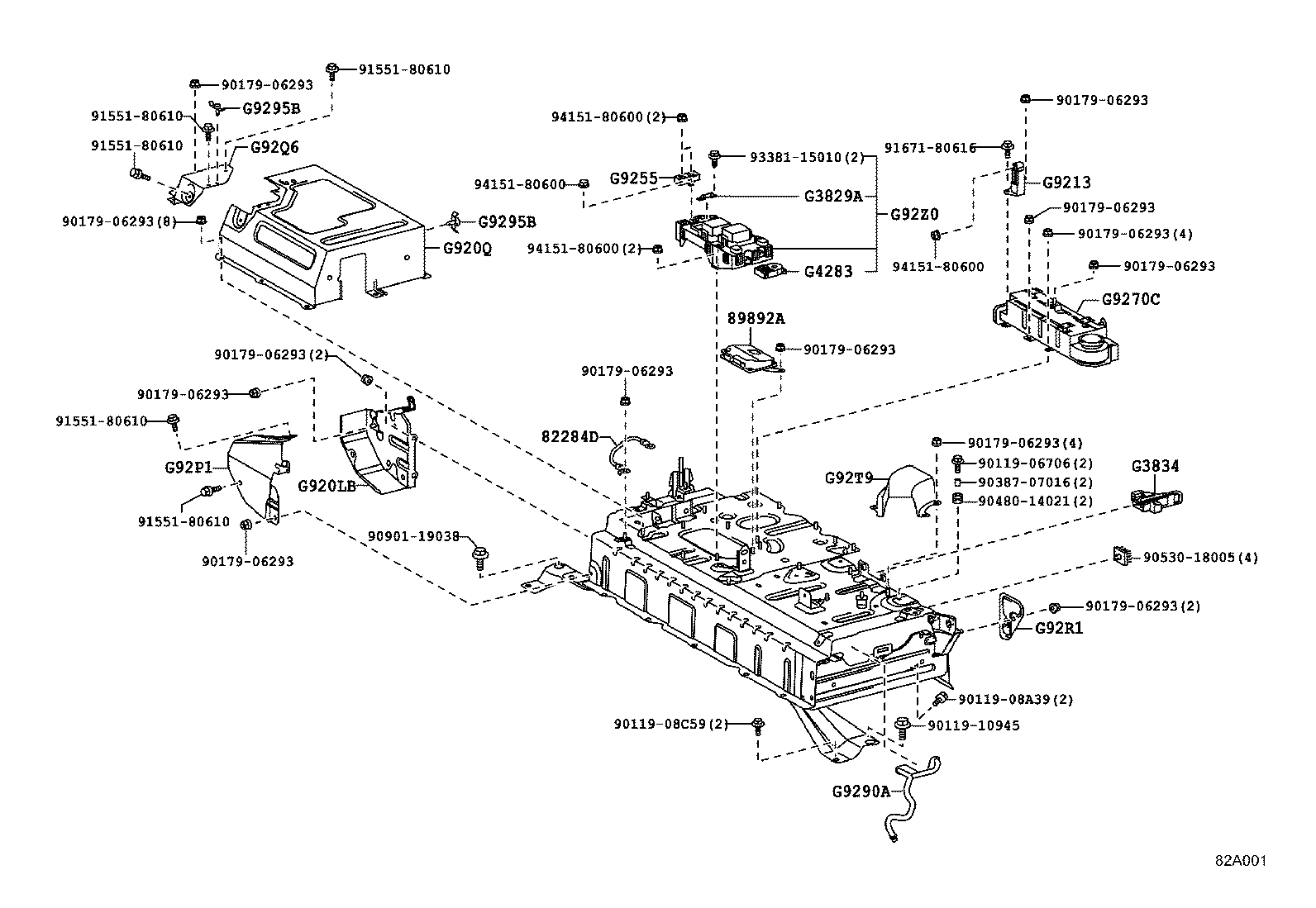

| G920E | Carrier Sub-assy, HV Battery, Lower |
| G920LB | Cover Sub-assy, Hybrid Battery, RH |
| G920Q | Shield Sub-assy, Hybrid Battery, NO.1 |
| G920R | Shield Sub-assy, Hybrid Battery, NO.2 |
| G9213 | Terminal, Inverter |
| G9230 | Blower Assy, Battery Cooling |
| G9255 | Capacitor, Filter Noise |
| G9270C | Converter, HV |
| G9288 | Label, Battery Charging Notice |
| G9290A | Hose Assy, Hybrid Battery |
| G9295B | Striker, Battery Cover Lock |

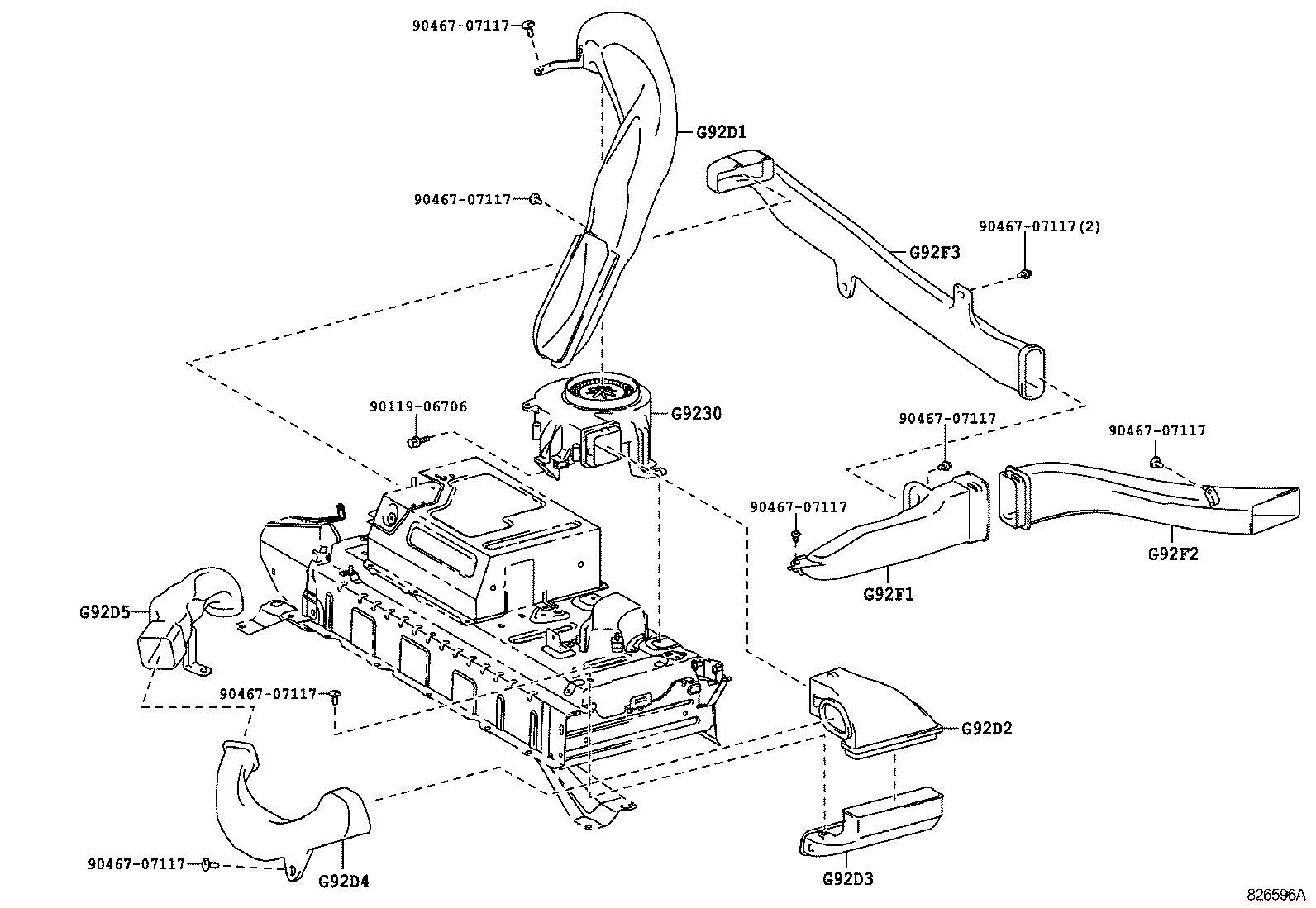

| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92D3 | Duct, Hybrid Battery Intake, NO.3 |
| G92D4 | Duct, Hybrid Battery Intake, NO.4 |
| G92D5 | Duct, Hybrid Battery Intake, NO.5 |
| G92DB | Seal, Hybrid Battery, NO.1 |
| G92F1 | Duct, Hybrid Battery Exhaust, NO.1 |
| G92F2 | Duct, Hybrid Battery Exhaust, NO.2 |
| G92F3 | Duct, Hybrid Battery Exhaust, NO.3 |
| G92P1 | Shield, Hybrid Battery, Front |
| G92Q6 | Panel, HV Battery Shield, NO.4 |
| G92R1 | Shield, Hybrid Battery, Rear NO.1 |
| G92T9 | Cover, Hybrid Battery Service Plug |
| G92V1 | Cable, Hybrid Battery Main, NO.3 |
| G92X2 | Wire, HV Battery Pack, NO.2 |
| G92Z0 | Block Assy, HV Battery Junction |

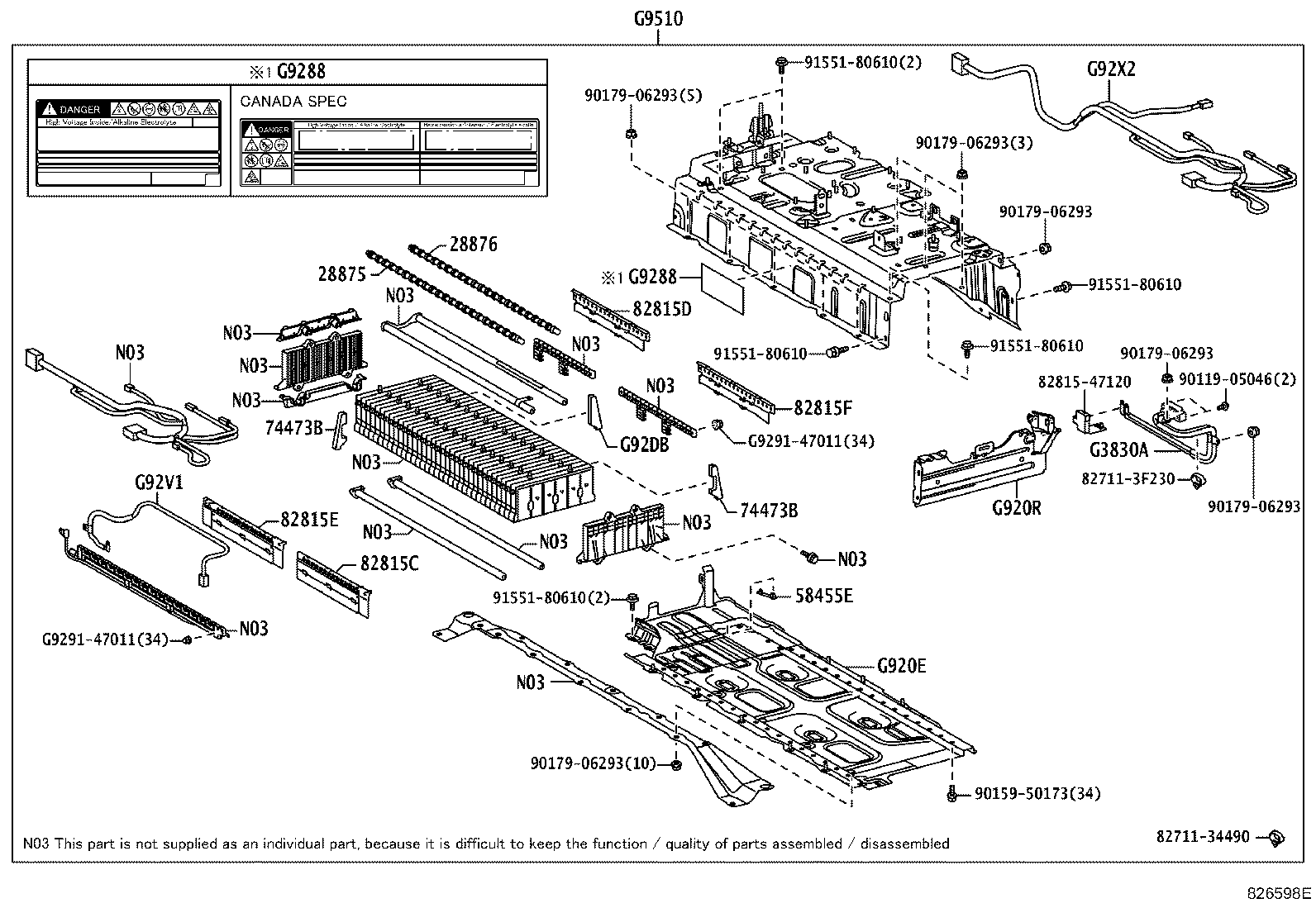

| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
