Toyota Lexus SC300/400
1991-04 → 2000-07 · chassis UZZ30,JZZ31 · catalogue 321440 · United States
Discontinued model
Data version 2001-01

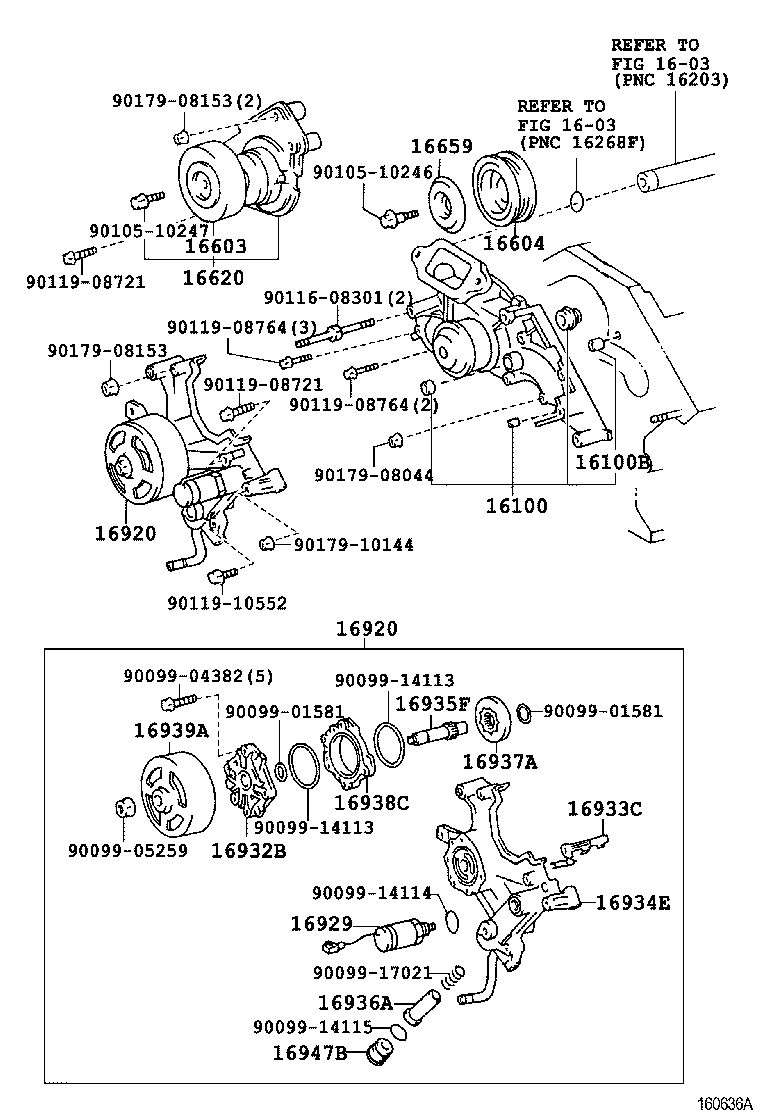

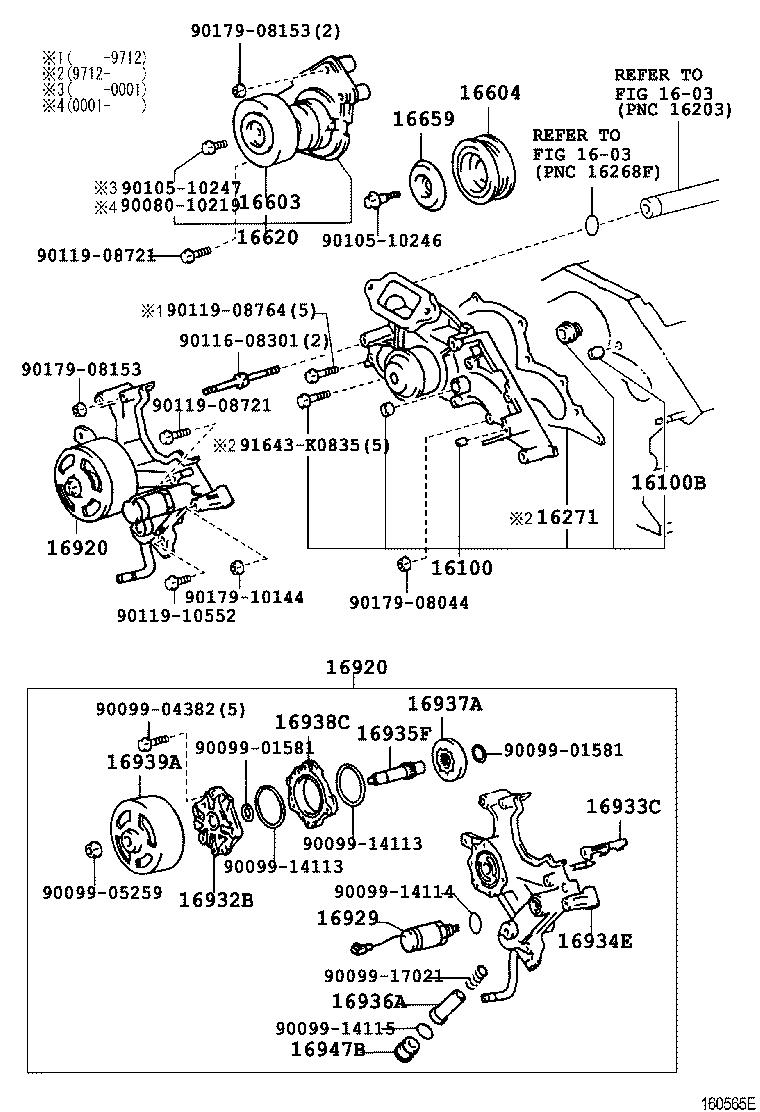

Water Pump
26 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16100 | Pump Assy, Engine Water |
| 16100B | Pin, Ring(FOR WATER PUMP SET) |
| 16100H | Ring, O(FOR WATER PUMP) |
| 16110 | Pump Assy, Water, W/O Coupling |
| 16120 | Cover Assy, Water Pump |
| 16124 | Gasket, Water Pump Cover |
| 16193 | Bolt, Stud(FOR WATER PUMP COVER) |
| 16198 | Bolt, Stud(FOR WATER PUMP PULLEY SEAT) |
| 16210 | Coupling Assy, Fluid |
| 16271 | Gasket, Water Pump |
| 16371 | Pulley, Fan |
| 16603 | Pulley Sub-assy, Idler, NO.1 |
| 16604 | Pulley Sub-assy, Idler, NO.2 |
| 16620 | Tensioner Assy, V-ribbed Belt |
| 16659 | Plate, Idler Pulley Cover, NO.2 |
| 16920 | Pump Assy, Hydraulic Motor Vane |
| 16929 | Valve, Hydraulic Motor Control |
| 16932B | Cover Sub-assy, Hydraulic Motor Gear |
| 16933C | Plate, Connector Holder |
| 16934E | Housing Sub-assy, Hydraulic Motor Gear |
| 16935F | Shaft, Hydraulic Motor Gear |
| 16936A | Valve, Hydraulic Motor Gear |
| 16937A | Gear Set,Oil Pump |
| 16938C | Casing, Hydraulic Motor Gear |
| 16939A | Pulley, Hydraulic Motor Gear |
| 16947B | Plug, End |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
