Toyota Lexus SC430
2001-01 → 2010-07 · chassis UZZ40 · catalogue 321450 · United States
Discontinued model
Data version 2011-01

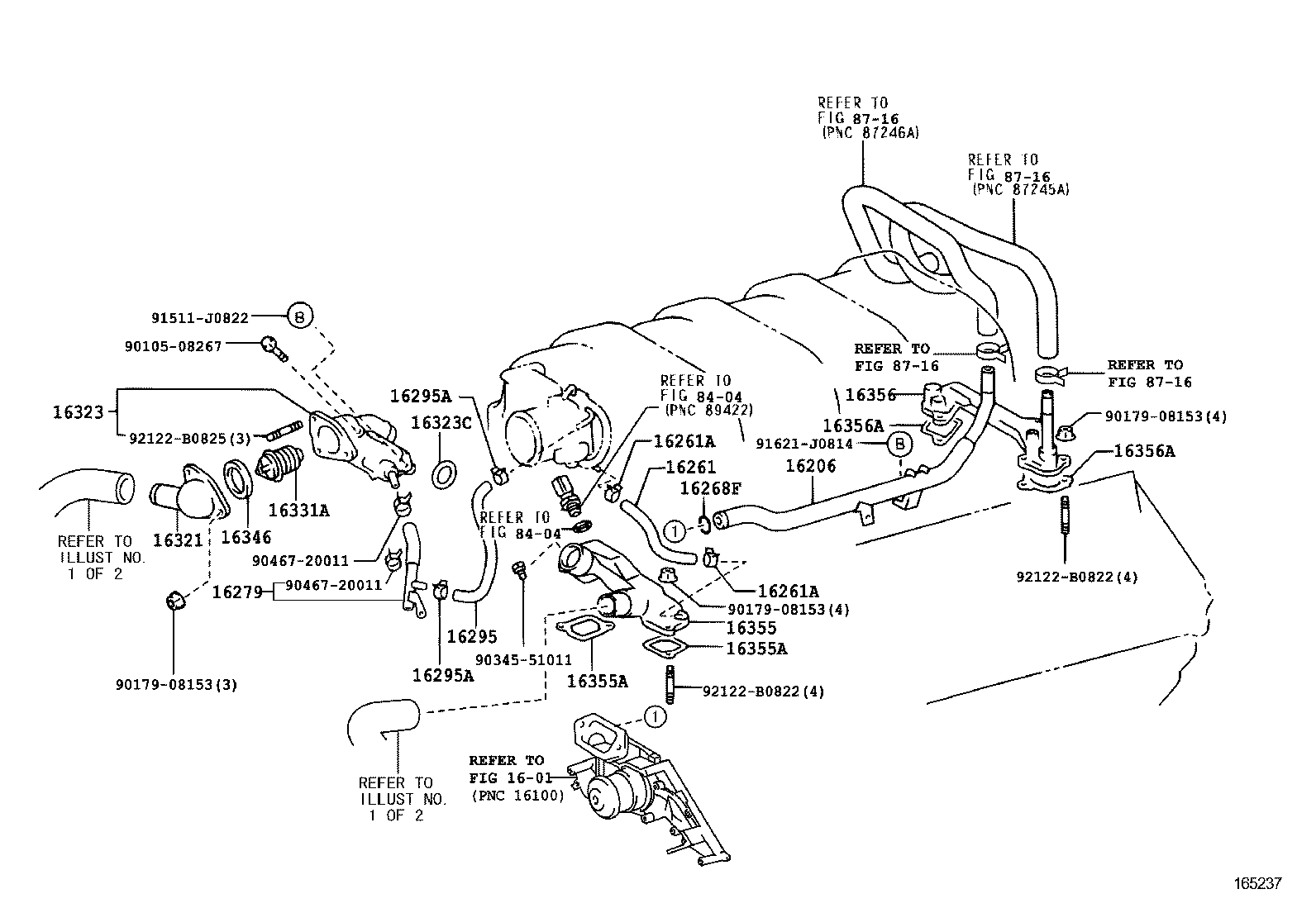

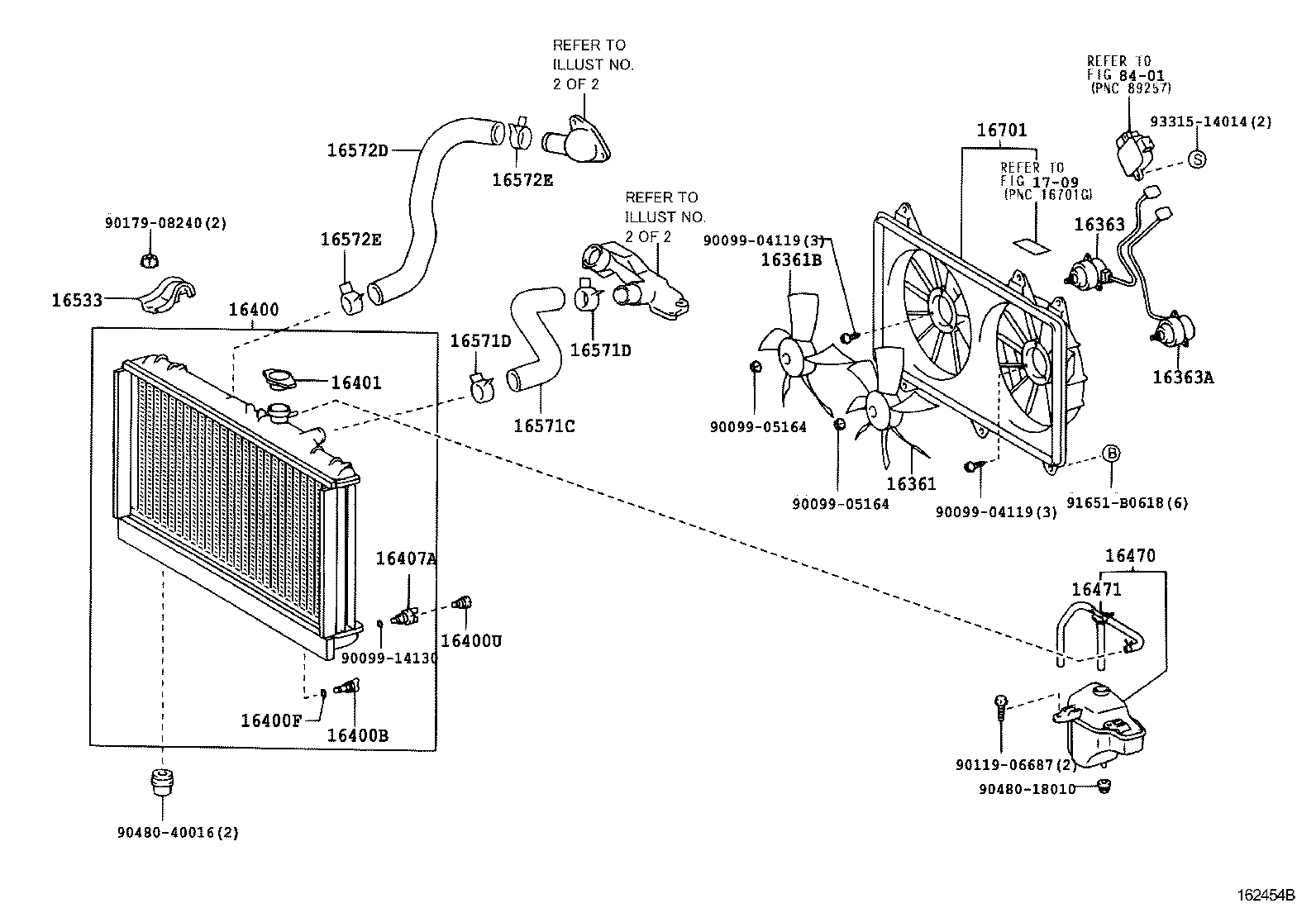

Radiator & Water Outlet
34 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16206 | Pipe Sub-assy, Water By-pass |
| 16261 | Hose, Water By-pass |
| 16261A | Clamp OR Clip, Hose(FOR WATER BY-PASS HOSE) |
| 16268F | Ring, O(FOR WATER BY-PASS PIPE) |
| 16279 | Pipe, Water By-pass, NO.3 |
| 16295 | Hose, Water By-pass, NO.7 |
| 16295A | Clip(FOR WATER BY-PASS HOSE NO.7) |
| 16321 | Inlet, Water |
| 16323 | Housing, Water Inlet |
| 16323C | Ring, O(FOR WATER INLET HOUSING) |
| 16331A | Thermostat |
| 16346 | Gasket, Thermostat |
| 16355 | Joint, Water By-pass, Front |
| 16355A | Gasket(FOR WATER BY-PASS JOINT FRONT) |
| 16356 | Joint, Water By-pass, Rear |
| 16356A | Gasket(WATER BY-PASS JOINT, REAR) |
| 16361 | Fan |
| 16361B | Fan, NO.2 |
| 16363 | Motor, Cooling Fan |
| 16363A | Motor, Cooling Fan, NO.2 |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16400U | Plug, Straight Screw W/Head(FOR RADIATOR) |
| 16401 | Cap Sub-assy, Radiator |
| 16407A | Cock Sub-assy, Radiator Drain |
| 16470 | Tank Assy, Radiator Reserve |
| 16471 | Cap Sub-assy, Reserve Tank |
| 16533 | Support, Radiator, Upper |
| 16571C | Hose, Radiator, NO.1 |
| 16571D | Clip, Radiator Hose, NO.1 |
| 16572D | Hose, Radiator, NO.2 |
| 16572E | Clip, Radiator Hose, NO.2 |
| 16701 | Shroud Sub-assy, Fan |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
